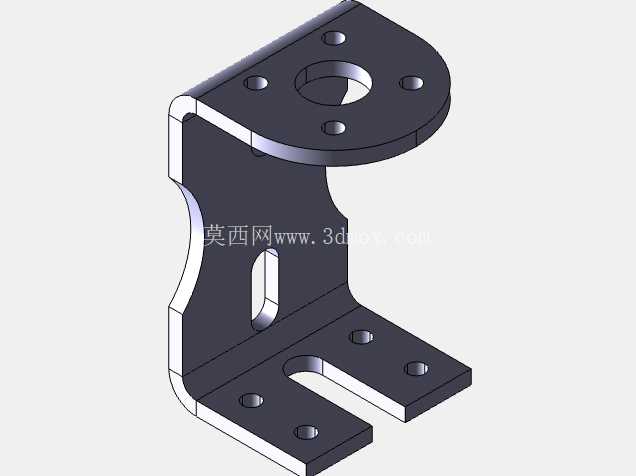

钣金折弯L型带孔安装连接支架

　　上部的圆形安装端面上均匀分布五个螺栓过孔，中心预留大尺寸通孔，既可以通过周向螺栓完成上部部件的锁紧固定，中心通孔也可作为轴类部件的穿接通道、或者走线通孔使用，适配带定位轴的小型功能部件安装，比如小型气动马达、光电传感器安装座、旋转接头等元件的固定。下部的安装底座采用分叉式开口设计，两个支脚分别设置两个螺栓过孔，开口槽的设计允许安装时沿槽方向微调固定位置，降低安装孔位的对位精度要求，在现场改造装配时容错率更高，不需要严格按照预设孔位打孔，可适配一定范围内的安装孔距偏差。这款钣金折弯成型的L型连接支架，在工业装配场景里主要承担跨位面的部件转接固定功能，常见于小型自动化设备的传感元件安装、轻型动力组件的机位转接、工装夹具的辅助定位模块搭建场景，也可作为非标设备改造时的补位连接件使用，适配需要在垂直相交两个安装面之间完成部件固定的装配需求。从结构设计逻辑来看，支架采用一体化钣金折弯工艺成型，避免了多零件拼接带来的装配累积误差，整体刚性更稳定，抗侧向形变能力优于拼接式支架。

　　支架的垂直连接立板做了内凹圆弧减重处理，在不降低整体折弯刚性的前提下减少了材料用量，同时立板上预留的长条形腰型孔，可作为侧装部件的固定位，或者用于穿设束线带整理设备走线，避免线缆干涉运动部件。从安装边界来看，上部圆形安装面的外接圆直径决定了上部适配部件的最大安装尺寸，五个周向孔的孔位适配常规的小尺寸法兰安装标准，中心通孔的直径可满足常规M12以下规格的轴类部件穿设需求；下部两个分叉支脚的跨距决定了支架在底面的最小安装空间，开口槽的宽度适配M6-M8规格的固定螺栓，腰型孔的长度方向预留了至少两倍螺栓直径的调节余量。

　　立板的折弯圆角采用钣金加工常规的内R等于板厚的设计，避免折弯处出现应力集中开裂的问题，整体板厚选择兼顾了刚性与轻量化需求，在承受5kg以内的静态挂载时不会出现明显形变，满足轻型部件的安装承重要求。实际装配使用时，可先通过下部支脚的螺栓将支架固定在设备基准面上，利用开口槽调整好支架的水平位置后锁紧，再将上部需要安装的部件对准上端面的安装孔，穿入螺栓锁紧即可，若需要调整上部部件的周向角度，也可将上端面的螺栓孔设计为适配周向微调的结构，不过当前版本的孔位为等距圆周分布，可支持间隔72度的档位调整。立板的腰型孔在需要侧装小型限位开关、走线固定座时可直接利用，不需要额外在支架上钻孔，减少现场二次加工的工作量。

　　这类钣金支架的设计核心是在满足安装固定功能的前提下，尽可能压缩零件本身的占用空间，同时通过结构优化减少不必要的材料冗余，折弯一体化的成型方式也适合批量加工，生产时通过数控冲床完成孔位加工、折弯机一次折弯成型即可，不需要额外的焊接、打磨工序，加工效率高，成本可控，在非标自动化设备、小型实验装置、工装治具的搭建中应用十分广泛，能够快速解决两个垂直安装面之间的部件转接问题，减少设计人员重复设计标准连接件的工作量。
