C型带圆弧卡槽机械定位支撑构件

在自动化生产线的工件定位工位、小型工装夹具的装夹单元以及非标设备的辅助支撑模块中，这类C型带圆弧卡槽的构件是应用频次较高的基础结构件。从实际使用场景来看，这类构件常被安装在输送线的侧边定位段，当圆柱形工件沿输送方向移动到对应工位时，构件内侧的圆弧卡槽可以刚好贴合圆柱工件的外圆面，配合上下两处的半圆弧避让缺口，既能实现工件的径向定位，又不会对工件的轴向移动造成过度卡滞，避免工件表面出现刮擦损伤。

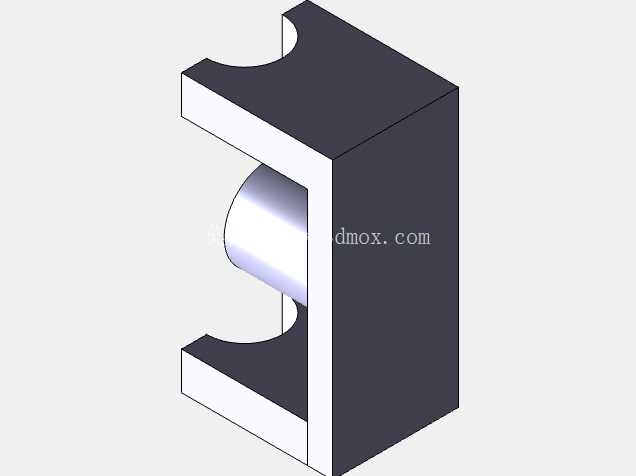

从功能特性上分析，该构件采用整体式块状结构设计，主体为长方体基座，一侧开设C型开口，开口内侧设置凸起的圆弧贴合面，上下两端的开口边缘做了内凹的半圆弧处理，这种结构可以同时适配两种不同直径的圆柱类工件的临时支撑需求——当小直径工件经过时，可由内侧圆弧面承接定位，当大直径工件经过时，上下端的半圆弧缺口可以配合外侧的辅助压块形成环抱式定位，无需更换构件即可覆盖一定尺寸范围内的工件定位需求，有效减少工装换型的调整时间。构件的外侧为完整的平面结构，可直接通过螺栓锁紧在设备的安装基板上，安装面没有多余的凸台或凹槽，加工时仅需一次铣平即可保证安装平面的平面度要求，降低了基础加工的难度。

在设计思路层面，这类构件的尺寸设定完全围绕适配工件的尺寸边界展开：首先需要确定待支撑圆柱工件的直径公差带，以此反推内侧圆弧面的曲率半径，通常圆弧面的半径会比工件最大极限尺寸大0.1-0.2mm，预留出工件表面镀层、氧化层的厚度空间，同时避免配合过紧导致工件卡滞。C型开口的深度需要结合工件的重心位置计算，确保工件放置在圆弧面上时，重心投影落在构件的基座支撑范围内，不会出现侧翻风险。上下端的半圆弧缺口的圆心与内侧圆弧面的圆心保持在同一竖直中心线上，保证不同直径工件定位时的中心高度一致，减少后续检测、加工工位的位置补偿量。构件的整体厚度需要根据支撑负载计算，通常采用45号钢或铝合金材质加工，当用于轻载定位场景时，厚度可设置在15-20mm区间，若用于重载支撑场景，厚度需要提升至30mm以上，同时在安装孔位置增加沉孔设计，避免螺栓头突出安装平面影响其他部件的排布。

从安装边界来看，构件的基座长度和宽度需要匹配安装位置的预留空间，通常安装孔设置在基座的四个角位，孔距遵循标准的五金件安装孔距规范，可兼容常见的铝型材安装槽位，无需额外制作过渡连接板。构件的C型开口朝向需要根据工件的进料方向调整，设计时将开口朝向工件进料侧，圆弧面的导入端做微小的倒角处理，引导工件顺利滑入定位位置，避免硬碰撞导致构件或工件变形。在实际装配过程中，这类构件通常会成对使用，分别布置在工件的两端支撑位置，两个构件的圆弧面同轴度误差需要控制在0.05mm以内，防止工件放置后出现倾斜，影响后续工序的加工或检测精度。针对有耐磨需求的使用场景，还可以在内侧圆弧面镶嵌硬质合金衬套，延长构件的使用寿命，衬套与基体采用过盈配合装配，更换时仅需压出旧衬套压入新衬套即可，无需更换整个构件，降低后期维护成本。
