斜置式压型工装结构三维设计

　　在小尺寸压制成型类工序的现场应用场景里，这类斜置式压型结构的使用频率并不低，多数时候它会被集成在小型手动压台或者桌面级气动压装工位上，用来完成薄金属片、硬质塑胶片的局部弯折与定型作业，不需要搭配大吨位压力设备，单人就能完成上下料与压合操作，很适合小批量试制、教学实训场景下的工序演示与零件加工。从实际功能来看，这套结构的核心作用是给待压工件提供稳定的定位基准，同时把垂直方向的压装力通过斜置的成型面分解出侧向的挤压力，让工件在一次压合行程里同时完成竖直方向的压紧和斜面方向的弯折成型，不需要二次装夹调整角度，能有效减少小零件加工的装夹辅助时间。

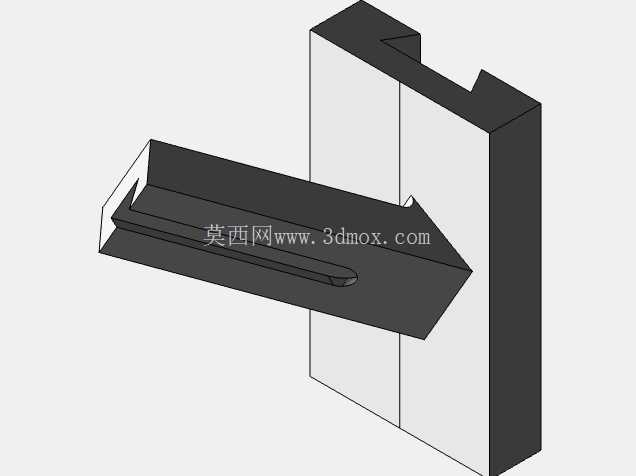

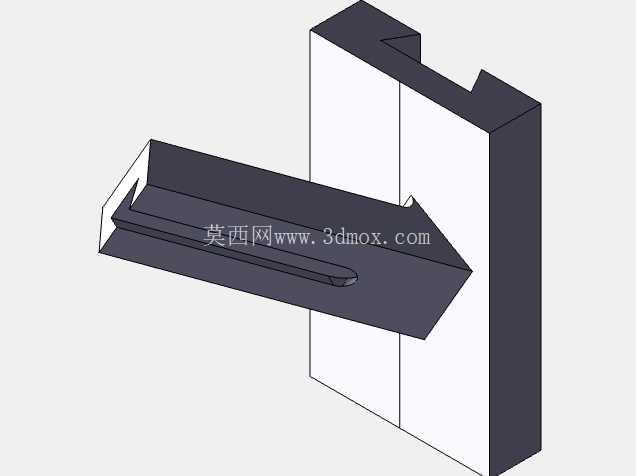

　　设计这套结构的时候，首先要考虑的是底座的安装边界，整个底座采用矩形块结构，底部预留了两个沉头安装孔位，可以直接通过内六角螺丝固定在标准工位台的T型槽上，或者固定在定制的工装底板上，安装时不需要额外做适配加工，底座的上平面做了0.02mm的平面度公差处理，保证斜置成型块安装后不会出现基面倾斜的问题。斜置的成型块是整个结构的核心工作部件，它的倾斜角度是根据待加工工件的弯折角度确定的，这次的结构里倾斜角设置为45度，成型面做了R0.5的圆角过渡，避免压合过程中工件表面出现压痕或者应力集中导致的开裂，成型块和底座之间采用定位销加螺栓的固定方式，定位销选用两个圆柱销对角布置，抵消压合过程中产生的侧向剪切力，防止长期使用后成型块出现位置偏移。在成型块的侧方设置了固定挡块，挡块的工作面和成型块的下边缘对齐，待加工的毛坯件可以直接抵在挡块上完成定位，不需要额外做划线找正，挡块上预留了长条形调节孔，可以根据毛坯件的尺寸大小调整挡块的位置，适配一定尺寸范围内的工件加工需求。结构的压合接触部分做了发黑处理，提升表面硬度和耐磨性能，长期反复压合也不会出现工作面凹陷、磨损起台的问题，底座的边角位置都做了C2的倒角处理，避免安装和操作过程中划伤操作人员。

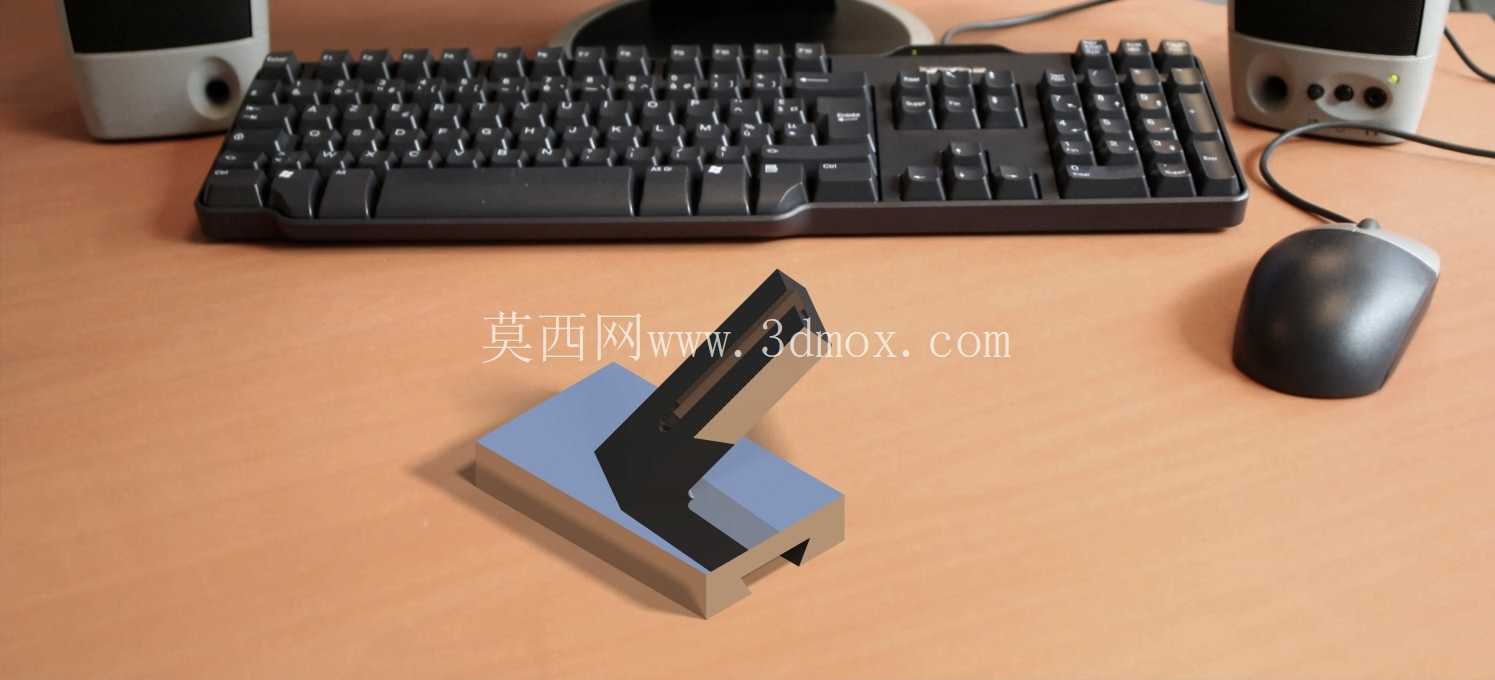

　　从安装尺寸来看，整个结构的整体占用空间很小，底座的长宽尺寸控制在120mm*80mm范围内，总高度不超过100mm，不会占用过多的工位空间，即使是在桌面级的实训台架上也能灵活布置，压合作业时的受力方向始终指向底座中心，不会出现偏载导致的工装移位问题。在实际建模过程中，各个配合面的公差设置都参考了工装设计的通用标准，成型块和底座的配合面采用H7/h6的间隙配合，既保证安装定位的精度，也方便后期磨损后快速更换成型块，不需要对底座做二次加工。

　　考虑到实训场景下的使用需求，整个结构没有设计复杂的传动或者联动部件，所有零件都是常见的机加工件，加工难度低，制造成本可控，学员可以通过拆解这套结构快速理解压型工装的定位逻辑、受力分解方式以及安装固定的基本要求，也可以在这个基础结构上修改成型块的角度、挡块的位置，拓展出不同弯折角度的压型功能，适配更多简单零件的加工需求。在实际生产场景里，这类小型压型工装常被用来加工电子设备的小型金属弹片、塑胶定位卡扣、小型支架的弯折部位，因为结构简单可靠，维护成本极低，不需要复杂的调试过程，新员工经过简单讲解就能独立操作，相比大型冲压设备，使用这类工装的安全系数更高，不会出现误操作导致的安全事故，很适合小批量多品种的柔性加工场景。
