NEMA17电机适配3030T型槽铝型材安装固定支架

　　在非标自动化设备搭建、小型桌面级运动机构改装、3D打印机运动轴改造以及教学类机械实训平台组装场景中，步进电机的安装固定精度直接决定整套传动机构的运行平稳性与重复定位精度，这款适配NEMA17规格步进电机的安装支架，正是针对3030系列T型槽工业铝型材的安装场景设计的专用固定构件。日常做小型传动模组搭建时，很多工程师习惯直接用角件搭配螺栓把电机锁在铝型材端面，这种安装方式不仅需要反复调整电机输出轴与传动丝杠的同轴度，一旦设备运行产生振动，螺栓很容易出现松动移位，导致丝杠传动出现卡滞、丢步的问题，而这款支架从结构设计上就规避了这类现场安装的痛点。

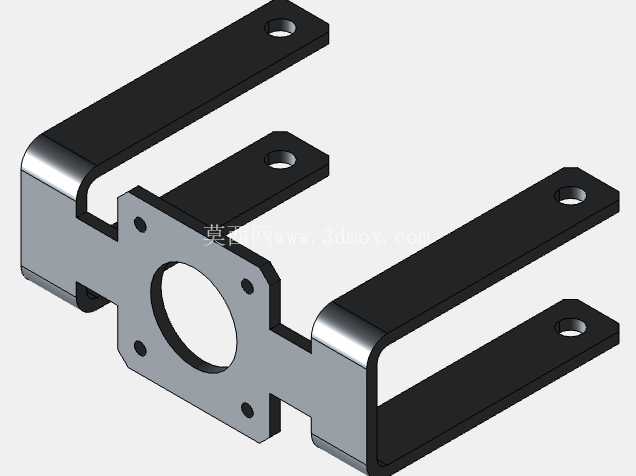

　　从结构功能来看，支架采用3mm厚度的金属板材作为基材，整体做了折弯成型处理，两侧的折边刚好可以卡入3030铝型材的T型槽内，不需要额外搭配角码或者转接件，安装时只需要将支架两侧的安装位对准铝型材槽道，放入T型螺母后锁紧M6螺栓即可完成初步固定，相比传统的角件安装方式，这种嵌入式的卡合结构能让支架与铝型材的接触面积更大，受力分布更均匀，电机运行时产生的径向振动可以直接通过支架传导到整根铝型材上，不会出现局部应力集中导致的支架变形问题。支架的电机安装面预留了对应NEMA17电机的标准安装孔位，孔位公差控制在合理的装配间隙范围内，电机安装时不需要额外扩孔或者修配，直接用对应规格的螺栓就能将电机锁紧在支架上，同时安装面与铝型材安装基准面的垂直度经过结构校核，能保证电机输出轴与铝型材长度方向的平行度误差控制在传动允许的范围内，搭配联轴器连接T型丝杠时，不需要反复调整垫片来找正同轴度，能大幅减少现场装配的调试时间。从安装边界来看，这款支架的整体宽度完全匹配3030铝型材的截面尺寸，安装后不会超出铝型材的外轮廓，不会和铝型材上安装的其他附件比如行程开关、拖链支架产生位置干涉，支架下方预留了足够的联轴器安装空间，不管是搭配刚性联轴器还是梅花弹性联轴器，都有足够的操作空间来锁紧联轴器的顶丝，后期维护更换电机时，只需要拆下电机安装面的四颗螺栓就能将电机整体取下，不需要拆解整个支架与铝型材的连接结构，维护效率更高。

　　设计这款支架的时候，特意考虑了小型传动机构的负载特性，3mm厚的板材在保证整体结构刚性的前提下，尽可能控制了支架自身的重量，不会给铝型材框架增加额外的负重，折弯处做了圆角过渡处理，避免安装时尖锐的边角划伤操作人员或者线材，所有安装孔位都做了去毛刺处理，螺栓穿入时不会出现卡滞的问题。在实际应用中，这款支架除了用来固定NEMA17步进电机搭配丝杠做直线传动模组之外，也可以用来固定同安装规格的减速电机、小型伺服电机，搭建皮带传动机构、小型送料机构的时候，同样可以用这款支架来做电机的固定构件，只要是采用3030T型槽铝型材搭建的框架结构，需要在型材中段或者端面安装NEMA17规格电机的场景，这款支架都能满足安装固定的精度与强度要求。

　　相比市面上常见的一体式电机座，这款支架不需要在铝型材端面做额外的打孔攻丝处理，完全依靠T型槽螺母实现固定，对于铝型材框架的后期改装调整非常友好，需要调整电机安装位置的时候，只需要松开T型螺母的螺栓，就可以沿着铝型材槽道滑动支架到目标位置再锁紧，不会破坏铝型材本身的结构强度，这一点对于经常需要调整机构位置的实训平台、原型验证设备来说实用性非常强。在结构强度校核阶段，针对NEMA17电机常见的运行扭矩参数，支架的板材厚度与折弯结构完全可以承受电机启停时的反作用力，不会出现支架震颤导致的传动精度下降问题，M6规格的紧固件选型也匹配T型槽螺母的常规受力等级，长期运行下螺栓的预紧力不会因为振动出现明显衰减，能保证整套传动机构的长期运行稳定性。
