多向折弯带孔钣金连接固定支架

这类多向折弯钣金支架，在工业装配场景里的应用覆盖范围极广，小到电气柜内部的元件挂载、设备外壳的内部支撑，大到自动化产线的辅助构件定位、小型机电产品的壳体连接，都能见到这类结构的身影。它不需要额外的复杂转接件，靠自身的折弯构型就能同时实现两个垂直方向的安装面贴合，相比平板式的连接片，能省去90度转接角码的装配步骤，减少整体装配的零件数量，降低现场安装的累计误差。

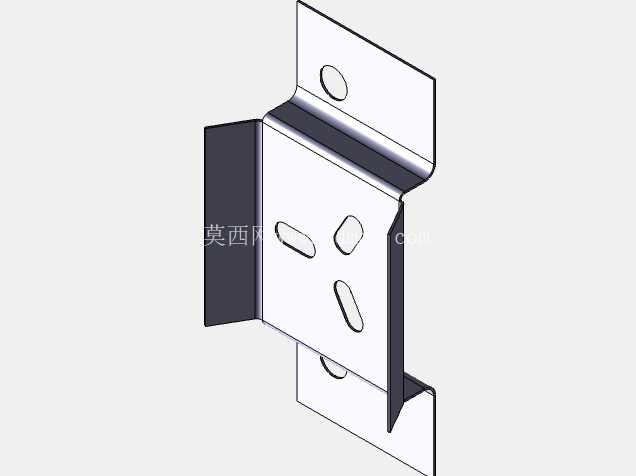

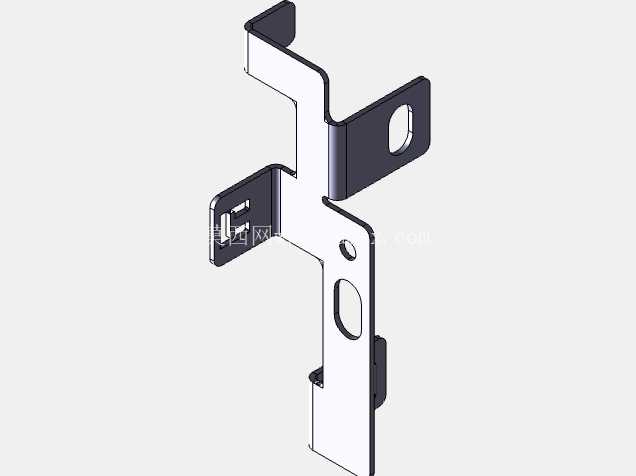

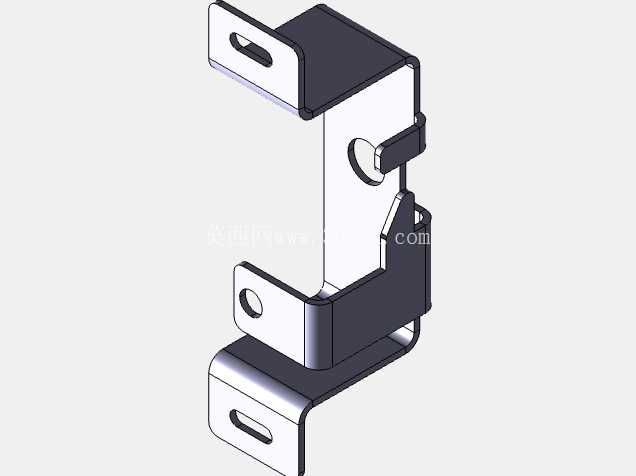

从结构功能来看，这个支架的三个安装面分别承担不同的作用：上下两个带单圆孔的折边，是用来穿过螺栓完成支架本体与基础安装面的固定，孔位的大小适配常规的M4-M6规格紧固件，安装时可以根据现场的实际偏差做小范围的位置调整，不会因为孔位公差导致无法装配。中间的主体平面上开了三个不同形态的孔，一个长圆孔、两个腰型孔，这类长圆形的安装孔设计，核心是为了适配被固定件的安装公差，允许被挂载的元件在支架平面上做一定范围的位置微调，避免因为被固定件的孔位加工误差导致装配卡滞，同时长圆孔的走向分别对应不同的调整方向，覆盖了平面内两个轴向的位置补偿需求。

设计这类钣金件的时候，首先要核算的是折弯处的R角与板材厚度的匹配关系，常规冷轧钢板折弯时，内R角一般取板材厚度的0.5-1倍，避免折弯处出现应力集中开裂或者回弹超差的问题。这个支架的折弯边都做了合理的翻边高度预留，不会因为折边太窄导致折弯时模具无法压紧，出现折弯边歪斜、角度不准的问题。三个折弯边的垂直度公差控制在±0.2度以内，保证安装时两个垂直的安装面能和被连接件完全贴合，不会出现缝隙导致固定后受力不均。

从安装边界来看，这个支架的整体外轮廓尺寸适配小型元件的挂载需求，安装时需要预留的操作空间不大，上下两个固定孔的中心距按照常规的安装间距设计，不需要在基础安装面上重新打非标的孔位，直接适配现有通用的安装孔距标准。板材厚度的选择兼顾了结构强度和轻量化需求，在承受常规的静态挂载载荷时，不会出现平面变形、折弯处开裂的问题，同时自身重量较轻，不会给整体设备增加过多的额外负载。

实际使用中，这类支架的受力路径非常清晰，上下两个固定点将支架牢牢固定在基础面上，中间平面承受被挂载元件的垂直载荷，折弯处的结构强度经过核算，能承受数倍于额定挂载重量的静载荷，不会出现永久变形。表面没有多余的凸起结构，所有的折弯边缘都做了去毛刺处理，安装时不会划伤操作人员的手部，也不会刮破连接的线缆绝缘层，适配电气安装场景的安全要求。和铸造的同类支架相比，钣金折弯的结构生产效率更高，不需要开铸造模具，小批量生产时成本更低，同时板材的均匀性更好，不会出现铸造件常见的砂眼、缩孔等缺陷，质量稳定性更有保障。在做三维建模的时候，这类零件需要重点注意折弯扣除值的准确设置，保证展开后的下料尺寸精准，折弯后能直接达到设计的尺寸要求，不需要后续的二次修磨调整，同时孔位的位置要标注清楚相对于折弯边的定位尺寸，避免生产时出现孔位偏移的问题。
