双耳式扁平手动拧紧蝶形螺母结构

在轻工装配、小型设备调试、工装夹具快换、民用器械维护这类不需要大扭矩锁紧的场景里，经常会遇到需要频繁拆装、却没有随身携带扳手的工况，这时候传统的六角螺母就显得十分不便——必须搭配对应规格的扳手才能完成松紧操作，一旦手边没有工具，哪怕只是需要微调一个部件的位置都无法完成。这款带双耳的扁平翼形螺母，就是针对这类徒手操作场景设计的快拧紧固件，从结构根源上解决了无工具场景下的螺纹锁紧需求。

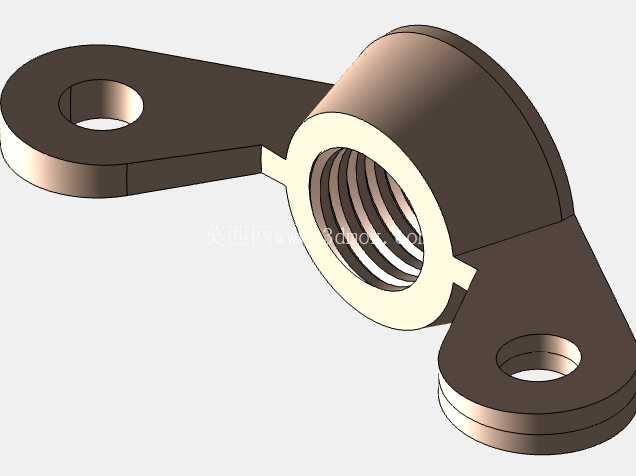

从实际使用的角度看，这款螺母的核心功能是实现无工具手动拧紧与松开，不需要搭配扳手、套筒等任何辅助工装，操作人员直接用手指捏住两侧的耳片就能施加足够的拧紧力矩，满足低负载场景下的锁紧需求。和常见的环形蝶形螺母不同，这款螺母采用了不对称的双耳布局，两个翼片分别向不同方向延伸，其中一个翼片长度更长，另一个翼片相对短粗，这种设计一方面能在拧紧时提供更长的力臂，用更小的手指按压力就能获得足够的锁紧力矩，另一方面两个安装耳片上都预留了同轴的光孔，当需要更大锁紧力、或者需要防止螺母受震动松脱的时候，可以直接在耳片的光孔里穿入销钉或者扎带，和被连接件绑定在一起，起到防松保险的作用，这是普通蝶形螺母不具备的附加功能。

设计这款零件的时候，首先要平衡的是徒手操作的人机工程和螺纹连接的强度需求。主体的螺纹段采用了加厚的筒状结构，而不是薄型的冲压螺母结构，这样能保证内螺纹有足够的啮合长度，和外螺纹配合的时候不会因为螺纹啮合圈数太少出现滑牙、脱扣的问题，筒状结构的外壁做了圆弧过渡，没有尖锐的棱角，徒手拧动的时候不会硌伤手指。两侧的翼片和主体螺纹筒采用了一体化的连接结构，衔接位置做了大圆角的加强过渡，避免翼片受力的时候在根部出现应力集中断裂的问题——很多廉价的冲压蝶形螺母经常会出现拧动的时候翼片从根部掰断的情况，就是因为根部没有做加强过渡，应力集中在弯折位置，反复受力之后就会出现疲劳断裂。翼片的厚度做了针对性的优化，既不会因为太薄导致捏的时候硌手，也不会因为太厚增加不必要的材料成本和零件重量，翼片的边缘全部做了倒钝处理，没有飞边毛刺，徒手操作的时候不会划伤皮肤。

从安装边界的尺寸来看，这款螺母的主体螺纹段外径比配套的螺纹大径大出足够的壁厚，保证螺纹部分的结构强度，两个翼片向外延伸之后，整体的外轮廓宽度要远大于普通六角螺母，这也是为了徒手操作的时候能有足够的施力位置，翼片上的安装光孔中心和螺纹中心的距离经过了精确计算，既保证力臂长度足够，又不会因为力臂太长导致整体尺寸过大，占用过多的安装空间。翼片的平面和螺纹轴线保持平行，安装之后两个翼片会贴在被连接件的表面，当拧紧到位之后，翼片的平面和安装面完全贴合，不会出现倾斜翘起的情况，这时候如果需要穿防松销钉，光孔的位置刚好能和被连接件上预留的保险孔对齐，不需要额外调整螺母的角度。

在实际的设备选型中，这类螺母主要用在需要频繁调整、锁紧力要求不高的位置，比如小型检测设备的门板快拆、工装夹具的定位块快速调整、民用健身器材的档位调节、户外便携设备的快速组装等等，这些场景的共同特点是操作人员不会随身携带专业工具，需要靠徒手就能完成拆装，同时连接位置不需要承受大的冲击载荷，手动拧紧的力矩足够保证连接可靠性。和滚花高头螺母相比，这款双耳结构的螺母能施加的拧紧力矩更大，因为翼片的力臂比滚花的摩擦力臂长很多，同样的手指力量下能获得更大的锁紧力，而且不会因为手上沾了油污出现打滑的问题。和带扳手槽的圆螺母相比，它不需要任何工具就能操作，拆装效率要高很多，特别适合小批量多频次的调整作业。

建模的时候需要注意几个关键的结构细节：首先是内螺纹的收尾部分，要在螺纹末端做足够的退刀空间，保证螺纹能和配套的螺栓完全啮合，不会出现拧到底之后还有虚位的问题；其次是两个翼片上的光孔，要保证孔的轴线和螺纹轴线垂直，这样穿保险销的时候才能顺利穿过，不会出现销钉歪斜卡滞的情况；另外翼片和主体衔接的圆角要足够大，建模的时候不能做成直角连接，否则实际生产的时候不管是压铸还是机加工，都会在这个位置出现应力集中，受力之后容易断裂。整个零件的外形没有复杂的曲面，所有的转角都做了圆弧过渡，既方便加工生产，也能提升零件的整体结构强度，在实际使用中能承受反复的拧动操作而不会出现结构损坏。
