内螺纹连接三通式流体控制阀体结构

　　在民用给排水、小型液压回路、低压气动传输这类常规流体输送场景里，这类带内螺纹接口的三通式阀体是管路分流、合流环节的核心基础部件，日常工况里大多承担0.6-1.6MPa压力等级下的介质流向切换、支路分流功能，适配的介质涵盖常温清水、润滑液压油、低压压缩空气等无强腐蚀的流体，在小型设备的冷却回路、车间压缩空气支管路、家装水路改线场景里都有极高的出镜率。从结构设计逻辑来看，这款阀体采用一体式压铸成型的主体结构，没有额外拼接焊缝，从根源上规避了多部件组装带来的密封泄漏风险，主体三个连接端全部采用标准内螺纹设计，安装时无需额外焊接工序，现场施工人员仅用常规管钳、生料带就能完成管路对接，大幅降低现场安装的操作门槛，也方便后期运维时的拆卸更换。

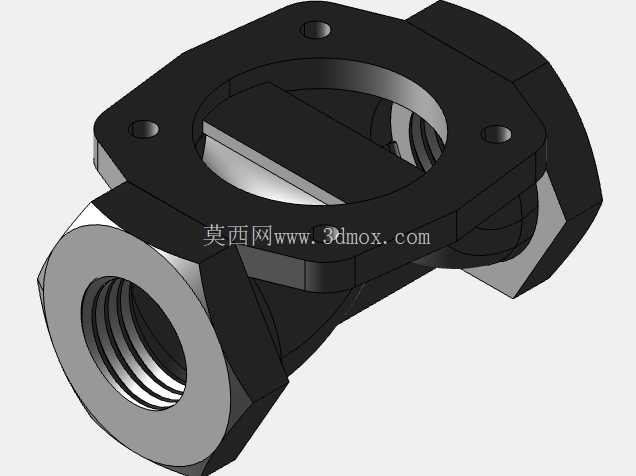

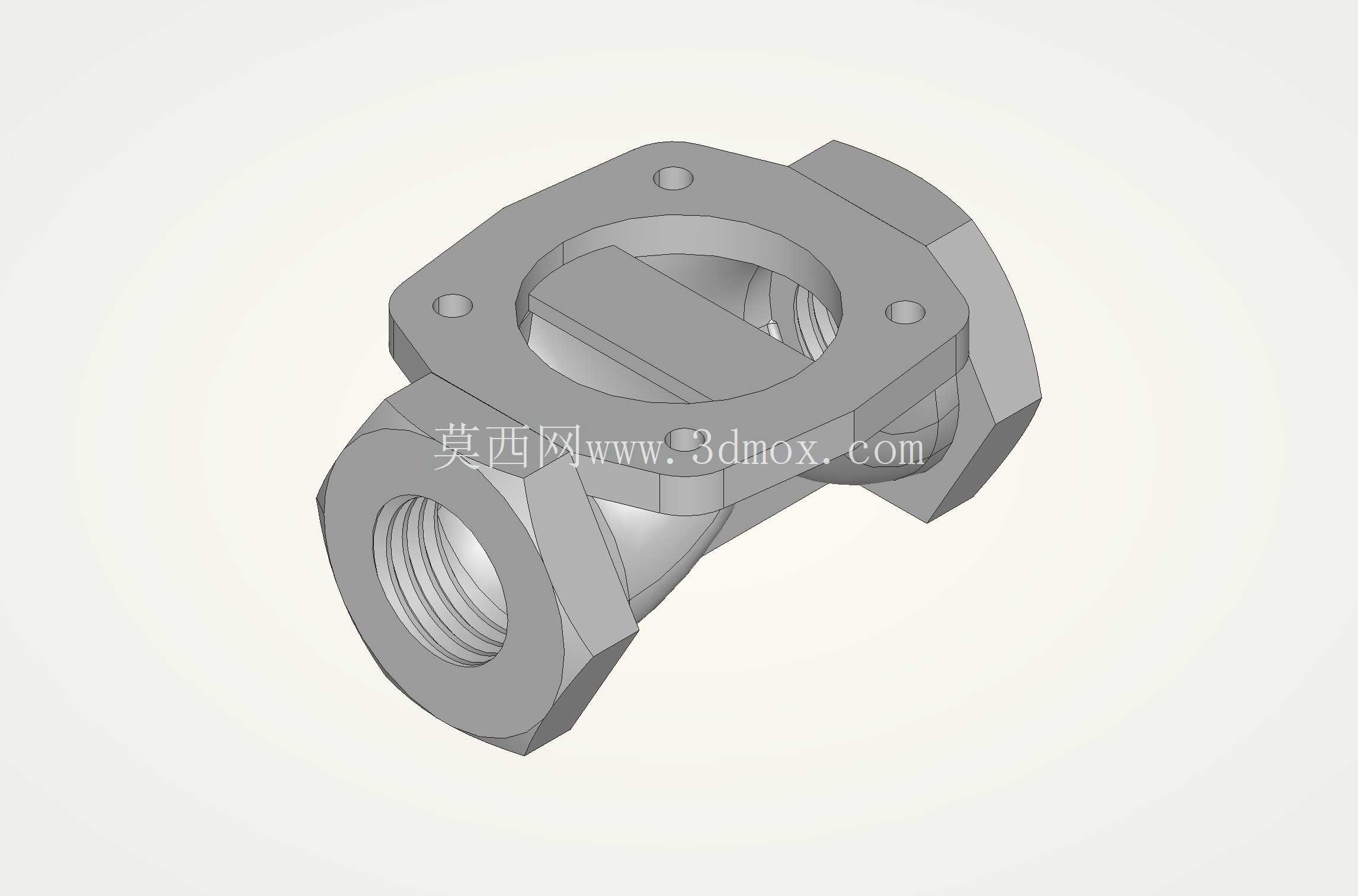

　　阀体上部的法兰安装位预留了四个均匀分布的螺栓沉孔，是为后续加装阀芯执行机构预留的安装基准，沉孔的深度做了限位设计，螺栓锁紧后不会突出法兰平面，避免后续执行机构安装时出现平面贴合不严的问题，法兰端面的平面度公差控制在0.1mm以内，保证和密封垫片贴合时不会出现局部间隙引发的渗漏。两个侧置的内螺纹接口采用对称式布局，接口处的外六角结构是专门为安装锁紧设计的受力位，现场施工时可以用开口扳手卡在这个位置施加扭矩，不会因为管钳咬合损伤阀体的主体外观，也能避免安装时扭矩过大导致阀体主体开裂。内部流道采用圆弧过渡设计，没有直角突变的结构，介质流经时的局部阻力损失比直角三通降低30%左右，能有效减少管路系统的压力损耗，降低输送环节的动力能耗。

　　从安装边界来看，这款阀体的整体轮廓尺寸适配DN25规格的常规管路，两个侧接口的中心距、上部法兰的安装孔位都和同规格通用阀类配件保持互换性，不需要对现有管路做额外改造就能直接替换同类型老旧部件，主体壁厚经过强度校核，在1.5倍额定压力的静压测试下不会出现变形、渗漏问题，日常使用时的环境温度适配范围在-10℃到120℃之间，能覆盖绝大多数常规工业、民用场景的使用需求。

　　设计阶段针对压铸工艺做了专门的结构优化，所有转角位置都做了合适的铸造圆角，避免压铸成型时出现应力集中导致的冷隔、裂纹缺陷，主体壁厚保持均匀过渡，没有出现局部过厚或者过薄的结构，压铸成型时的金属液充型流程顺畅，成品的内部缩孔、气孔缺陷率能控制在较低水平，后期机加工仅需要处理螺纹、法兰端面这几个关键配合面，加工余量控制在1mm以内，能有效降低后续机加工的工时成本。流道内部的表面粗糙度在压铸成型后就能达到Ra6.3的水平，不需要额外做抛光处理就能满足常规流体的输送要求，不会因为流道内壁过于粗糙滞留介质杂质，长期使用也不容易出现流道结垢堵塞的问题。上部法兰和主体的连接位置做了加强筋过渡，在执行机构安装锁紧、长期受振动的工况下，不会出现法兰根部断裂的问题，整体结构的抗振动、抗冲击性能满足移动小型设备、固定车间管路的双重使用要求。
