三通法兰连接式流体换向控制构件

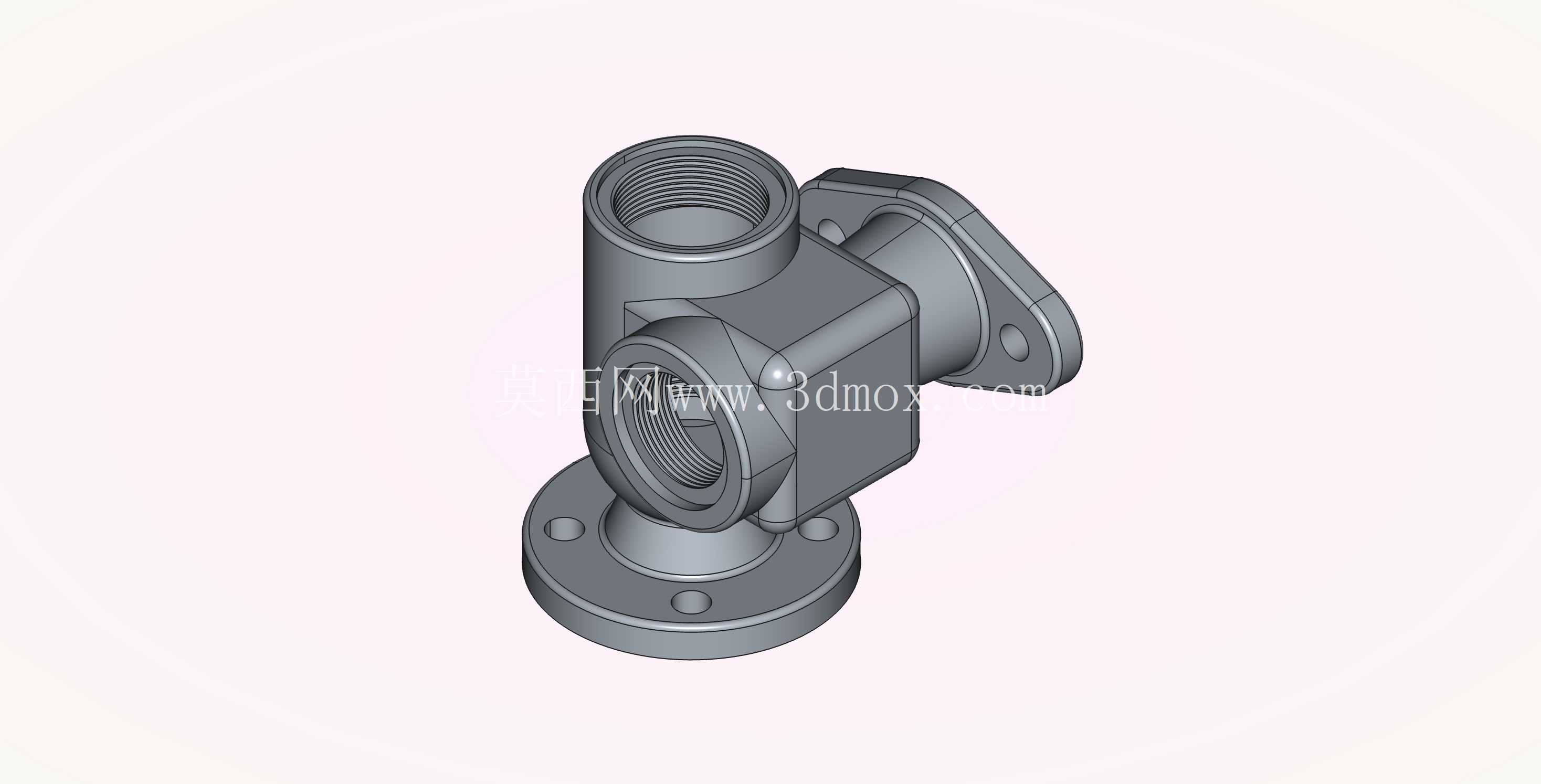

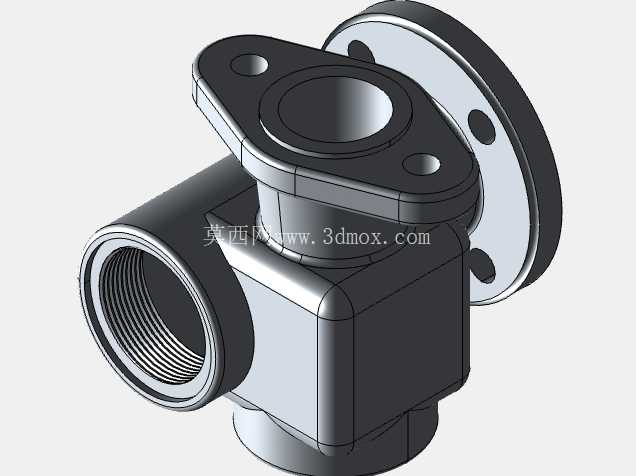

　　该构件属于流体管路系统中的换向转接类部件，主要应用在中小通径的液压、气动以及低压流体输送回路中，可实现三路流体的汇流、分流以及流向切换功能，常见于小型液压站控制回路、气动设备气路排布、低压供水供油支路转接等场景。从结构设计来看，主体采用等径三通的基础构型，三个接口分别做了适配不同安装形式的结构设计：底部接口采用圆形法兰安装结构，法兰盘上均匀布置三个螺栓过孔，可直接与带对应法兰接口的阀块、泵体出口或者管路法兰端面对接，法兰端面预留了密封件安装槽位，安装时搭配O型密封圈即可实现端面静密封，避免流体渗漏；上部接口采用内螺纹连接结构，螺纹规格适配常规低压管路的外螺纹接头，可直接拧装外丝管路或者螺纹式阀件，适合空间局促、无法采用法兰安装的垂直方向管路连接；侧部接口采用带两个安装孔的菱形法兰结构，可直接贴装在设备侧壁或者集成阀块的侧装面上，侧接口的流通孔径与另外两个接口保持一致，避免通径突变带来的流体阻力激增、局部紊流等问题。

　　设计过程中优先考虑了流体流通的平顺性，三个接口的交汇腔体做了圆弧过渡处理，没有直角突变结构，可降低流体在腔体内的压力损失，减少介质流经时的涡流噪声，同时避免杂质在直角区域沉积造成管路堵塞。构件的外部轮廓做了等壁厚设计，主体壁厚根据常规1.6MPa工作压力下的耐压要求计算取值，既保证足够的结构强度，承受管路内的流体压力以及安装时的螺栓锁紧力，又不会因为壁厚过大造成材料浪费、整体重量超标。

　　安装边界方面，底部法兰的外径、螺栓孔中心距均遵循常规低压管路法兰的尺寸规范，可与同通径的标准法兰直接互换，不需要额外加工过渡转接件；侧装菱形法兰的两个安装孔中心距与常规侧装式阀件的安装尺寸匹配，可直接替换同类型的三通转接件，不需要改动原有设备的安装孔位；上部内螺纹接口的轴线与底部法兰端面保持垂直，侧接口的轴线与上下接口的轴线呈90度正交，三个接口的形位公差控制在合理范围内，避免安装后出现管路别劲、密封面贴合不严的问题。构件的外部加强筋设置在三个接口的交汇位置，以及侧法兰与主体的连接位置，可抵消管路安装时产生的侧向弯矩，避免长期受载后出现接口开裂、变形等问题。

　　从实际使用场景来看，这类构件多用于需要在有限空间内完成三路管路转接的场合，比如小型液压设备的阀组集成区域，不需要额外布置多个弯头、管接头来实现流向转换，可减少管路连接点，降低渗漏风险；在气动设备的气路排布中，这类一体成型的三通构件相比多个接头拼接的结构，气阻更小，可提升气动元件的响应速度；在低压供水、润滑系统的支路中，该构件的法兰连接形式可实现快速拆装，后期维护时不需要拆卸整段管路，只需要松开对应法兰的螺栓即可完成构件更换或者管路清理。设计时还考虑了压铸工艺的成型要求，所有外壁的拔模斜度控制在合理范围，内部腔体的成型型芯便于抽芯，没有无法脱模的倒扣结构，适合采用压铸工艺批量生产，生产效率高，成型后的构件致密度高，耐压性能好，不需要额外做大量的后处理加工即可满足使用要求。
