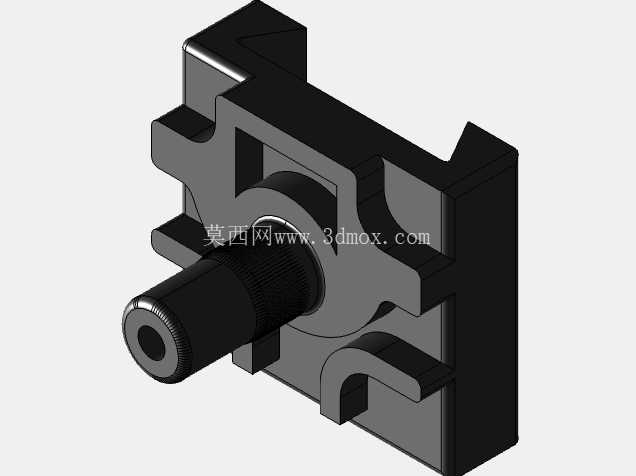

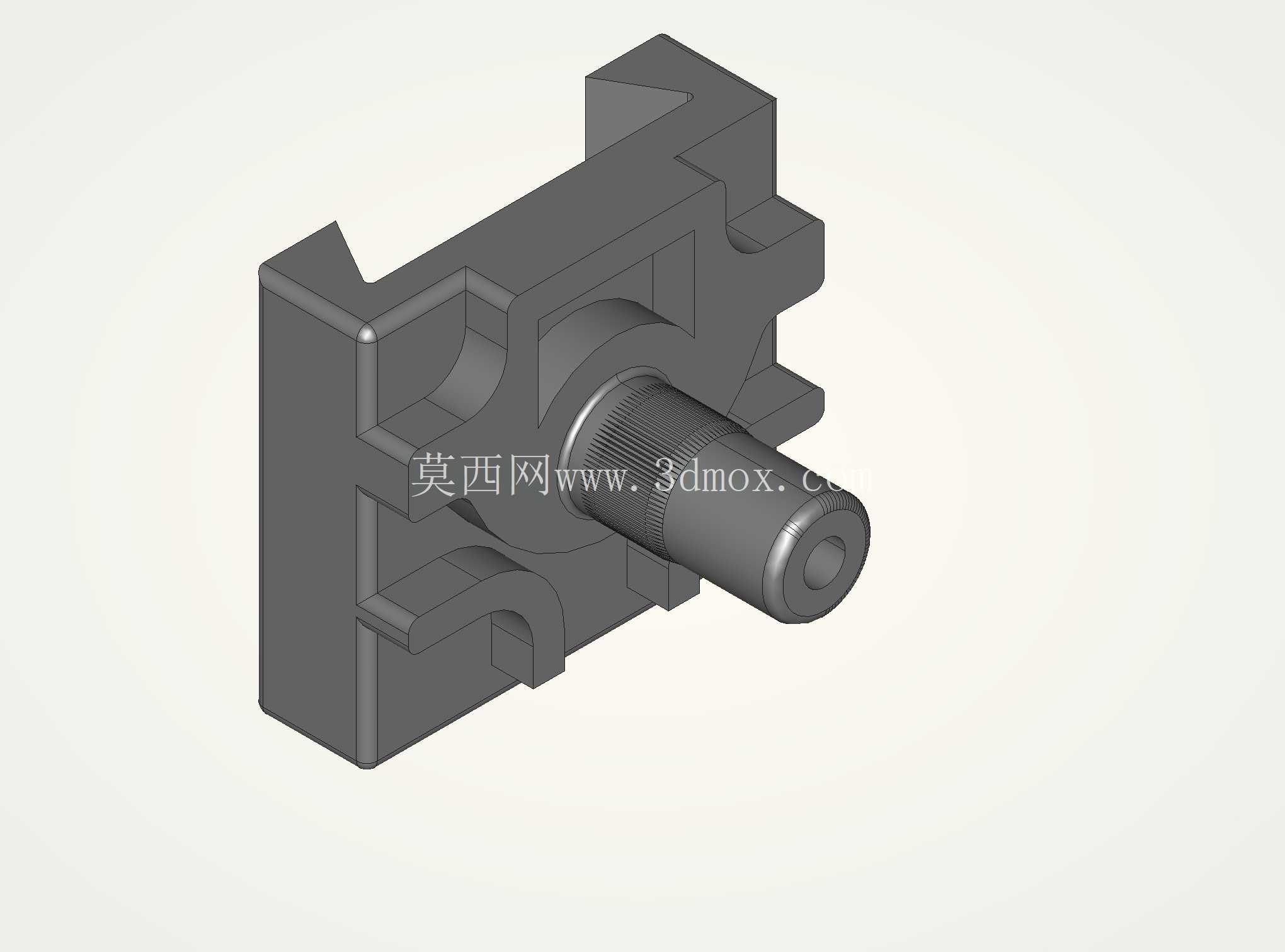

在有色金属压铸生产的工位场景中,这类结构组件承担着模架侧定位与型芯导向的核心作用,日常适配于中小型铝合金、锌合金压铸件的量产模具,安装在定模侧的安装基准面上,和动模的对应配合件完成合模过程中的精准对位,避免合模错位导致的铸件飞边、尺寸超差问题。从结构设计逻辑来看,该组件采用一体式块状基体搭配伸出轴段的布局,块状基体上开设的多组卡槽结构,是为了匹配模架上的标准压条安装位,安装时不需要额外加工定制工装,直接通过压块卡入卡槽即可完成基体的固定,能大幅缩减模具装配的调校时间。
伸出的轴段表面做了滚花处理,这部分并非用于转动传动,而是在模具维护拆解时,方便操作人员握持施力,将组件从模架的安装孔位中拔出,避免用撬棍敲击损伤配合面;轴段的端部做了倒角导向,插入配合孔时能自动修正微小的安装偏差,降低装配对位的难度。基体上的多处凹槽结构,一方面是为了减轻组件自身重量,降低模架整体的负载,另一方面是预留的废料逃逸通道,压铸生产过程中产生的少量铝屑、脱模剂残留可以顺着凹槽排出,不会堆积在配合面之间造成合模间隙超差。
从安装边界来看,块状基体的安装面平面度要求控制在0.02mm以内,和模架安装面贴合后局部间隙不能超过0.01mm,否则长期受合模冲击力作用会出现基体松动,影响定位精度;伸出轴段和配套衬套的配合公差选用H7/g6的间隙配合,既保证合模过程中滑动顺畅,不会出现卡滞,又能控制配合间隙在合理范围,避免定位精度失效。在实际生产应用中,这类组件需要承受合模时的周期性冲击载荷,所以基体材质通常选用40Cr调质处理,表面硬度达到28-32HRC,既有足够的韧性抵御冲击,又有不错的耐磨性保证长期使用的精度保持性;和衬套接触的轴段表面会做高频淬火处理,硬度提升至45-50HRC,减少反复滑动过程中的磨损量,延长组件的更换周期。
设计时还特意在基体的边角位置做了R3的圆角过渡,避免热处理过程中出现应力集中导致的开裂问题,同时也能防止装配过程中尖锐边角划伤操作人员。在模具的日常维护中,这类组件只需要定期在轴段表面涂抹少量耐高温润滑脂,清理凹槽内堆积的杂物即可,不需要复杂的保养流程;当轴段磨损量超过0.05mm时,就需要及时更换组件,否则会导致合模定位偏差,直接影响压铸件的尺寸一致性。这类结构组件的适配性较强,除了常规的热室压铸机模具,也可以改装用到部分小型注塑模具的定位结构中,只需要根据模架的安装孔位尺寸调整基体的卡槽位置即可,不需要重新做整体结构的设计,能缩短模具的开发周期。在三维建模过程中,这类零件需要重点管控卡槽的位置尺寸、轴段的同轴度以及安装面的平面度公差,建模时需要提前预留热处理后的变形补偿量,比如轴段的长度尺寸需要预留0.02mm的精磨余量,基体的安装面预留0.03mm的磨削余量,避免热处理变形后零件尺寸超差报废。同时建模时需要把所有的倒角、圆角特征完整还原,不能省略工艺特征,否则后续加工编程时会出现刀具路径错误,导致加工出来的零件存在尖锐边角,不符合装配的安全要求。
