叉形承载构件模态仿真分析结构

这类叉形构件常见于工业搬运、物料输送类设备的前端执行端，是直接承接负载、完成叉取托举动作的核心受力部件，日常工况中需要反复承受交变载荷、启停冲击，甚至在偏载工况下承受额外的扭转力矩，因此其动态力学特性直接决定了整套设备的运行稳定性与服役寿命。很多现场出现的构件早期开裂、连接部位松动、运行中异常共振异响，追根溯源都和设计阶段未做充分的模态校核有关，单纯依靠静力学强度计算只能覆盖静态额定负载下的应力分布，无法预判动态工况下的固有频率与激励源耦合问题。

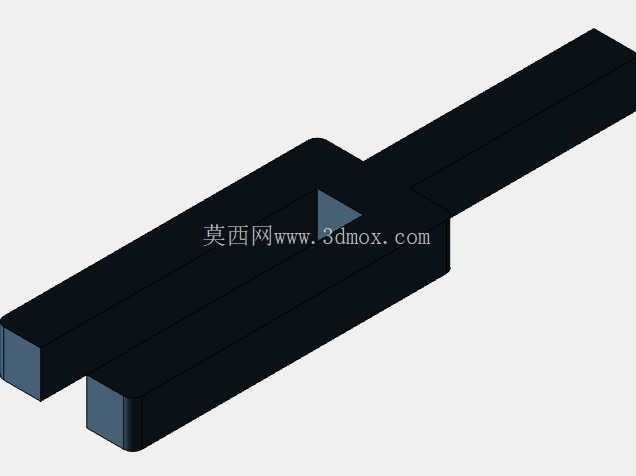

从结构外形来看，该构件采用双平行叉臂加一体式连接基座的布局，两个叉臂为等截面长条形结构，端部做了圆角过渡处理，避免尖锐棱角带来的应力集中，同时叉臂端面预留了与附属配件连接的贴合面，基座部分为加厚的块状结构，是整个构件与驱动机构、升降架体连接的核心部位，所有外部载荷都会通过叉臂传递到基座位置，再通过基座上的安装孔位分散到后方的承载结构上。设计时首先要明确安装边界：基座的连接孔位需要和后方的滑架安装面完全匹配，孔位的同轴度、贴合面的平面度公差需要控制在合理范围，避免安装时出现强制装配带来的附加内应力；叉臂的间距、外伸长度需要匹配常规托盘的尺寸标准，既要保证叉取时的对位便利性，也要控制外伸段的长径比，避免悬臂过长导致刚性不足。

做模态分析的核心目的，是获取构件在自由状态与实际约束状态下的各阶固有频率与振型，首先要避开设备运行时的主要激励频率区间——比如行走轮的转动激励、升降机构的液压脉动频率、驱动电机的工作频率，防止构件在额定运行转速下出现共振，一旦固有频率和激励频率重合，哪怕静强度储备足够，也会在短时间内出现振幅放大，导致连接螺栓疲劳断裂、焊缝开裂，甚至带动整个滑架结构出现振动。在仿真建模过程中，需要先对结构做合理的几何简化，去掉对整体刚度影响极小的细小倒角、工艺孔，划分网格时在叉臂与基座的过渡位置、安装孔位周边做网格加密，这些位置是应力梯度变化最大的区域，网格精度直接影响振型与频率的计算准确性；约束条件的设置要完全还原实际安装状态，不能简单做全固定约束，要根据后方连接结构的实际刚度，给基座连接面施加对应的弹性约束，否则计算出来的固有频率会和实际值偏差过大，失去指导意义。

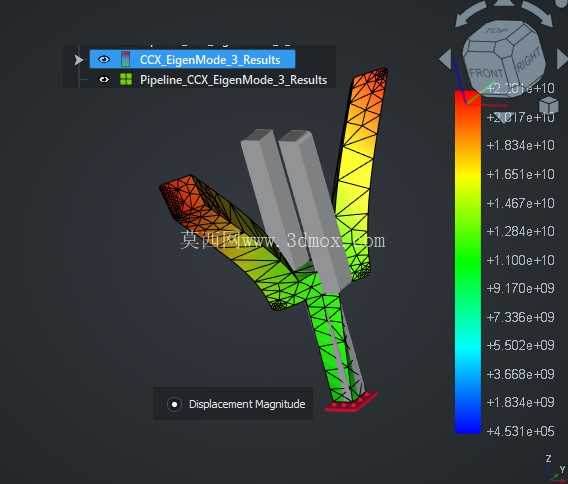

从功能特性上看，该类构件的设计需要平衡刚性与自重，若单纯为了提升刚性加大叉臂的截面尺寸，会导致整体重量增加，不仅提升了驱动机构的负载要求，也会改变整个前端的质心位置，影响设备的满载稳定性；若截面设计过小，虽然自重降低，但一阶固有频率会落入常用工况的激励区间，运行中振动明显，长期使用会出现叉臂下挠变形。模态分析得到的各阶振型可以明确结构的刚性薄弱区域：比如一阶弯曲振型出现在叉臂外伸端的话，说明叉臂的抗弯刚度不足，需要针对性调整截面的壁厚分布，或者在叉臂内部增设加强筋，而不是整体加厚材料；如果扭转振型的频率过低，说明基座与叉臂的过渡位置刚性不足，需要加大过渡圆角，优化连接处的截面变化梯度，减少应力集中的同时提升抗扭刚度。

在实际工程应用中，这类构件的模态校核还要结合实际工况的负载状态，空载与满载状态下的固有频率会有明显差异，满载时负载相当于给构件附加了额外的质量，会拉低各阶固有频率，因此仿真时需要把额定负载的质量、质心位置考虑进去，覆盖最容易出现共振的工况区间。另外还要关注振型的节点位置，后续如果需要在构件上安装传感器、限位开关等附属配件，要尽量布置在振型的节点位置，减少运行振动对配件的影响，提升电子元件的使用寿命。很多设计人员在做这类承载构件时，只关注静载下的最大应力是否低于材料许用值，忽略动态特性的校核，往往到了样机调试阶段才发现高速运行时构件抖动明显，再回头修改结构就会大幅延长研发周期，而提前通过模态分析掌握结构的动态特性，可以在设计阶段就优化结构的刚度分布，在控制自重的前提下让各阶固有频率避开激励区间，从根源上减少共振风险，提升构件的疲劳寿命与运行平稳性。
