木质结构往复式空气动力驱动装置

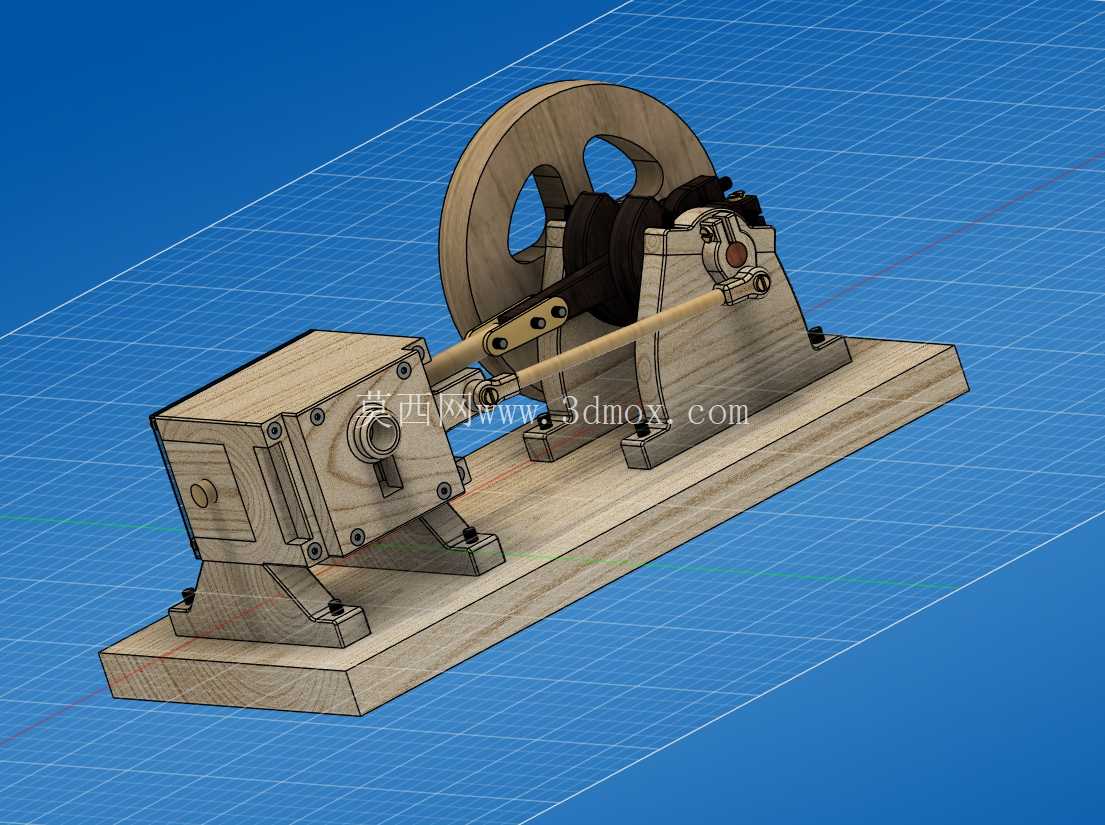

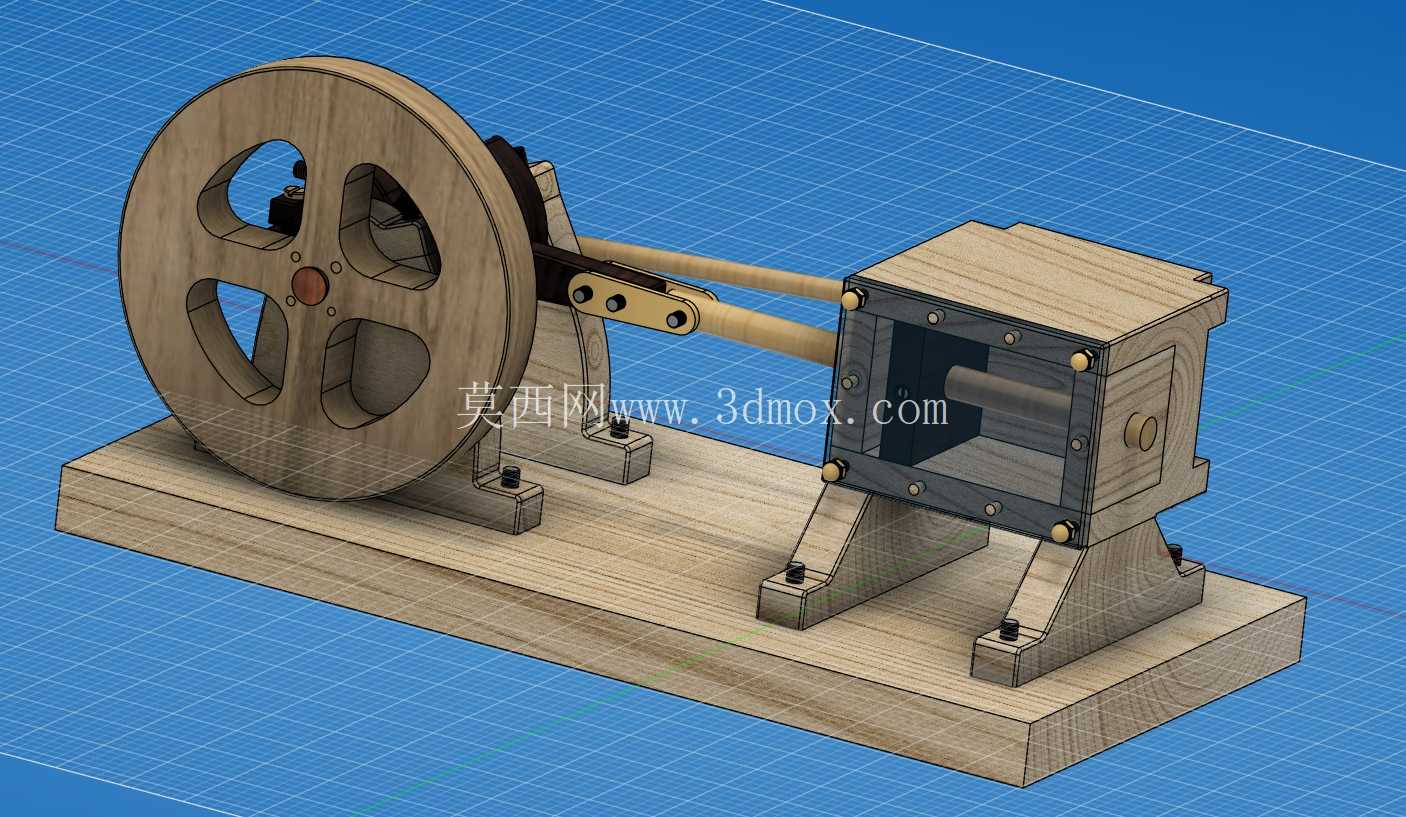

　　这套往复式空气动力装置采用全木质主体结构搭建，核心功能是通过压缩空气的压力能转化为曲轴旋转的机械能，可作为机械原理教学演示载体、小型实验性动力输出单元使用，也能为低负载微型工作台机构提供旋转动力源，适配教学实验室、创客空间的机械结构认知、气动原理验证场景。从结构设计逻辑来看，整套装置的动力输出端集成了大直径木质飞轮，飞轮自身的转动惯量可抵消活塞往复运动的死点冲击，让曲轴输出的扭矩更平稳，避免气动供气波动带来的转速跳变；气缸部分采用方形木质腔体拼接结构，活塞与缸壁的配合间隙经过反复修配，兼顾木质材料的加工特性与气动密封的基本要求，活动关节处预留润滑槽，可涂抹轻质润滑脂降低往复摩擦损耗，适配木质构件的摩擦特性，避免长期运转出现的卡滞、磨损过快问题。

　　传动链路采用曲柄滑块机构，将活塞的直线往复运动转化为曲轴的旋转运动，连杆两端采用铰接结构，可补偿木质构件加工带来的微小形位公差，降低装配时的对位难度；曲轴与飞轮采用过盈配合加定位销的连接方式，抵消旋转过程中的离心力，避免高速运转时飞轮松脱。整套装置的安装底座为整块实木铣削成型，气缸支架、曲轴轴承座均通过螺栓固定在底座的预设定位槽内，安装时无需额外做复杂的同轴度校准，底座的长宽尺寸可适配常规实验台的摆放空间，底部预留四个安装孔位，可通过螺栓固定在工作台面，避免运转时的振动导致装置移位。

　　设计过程中优先考虑了非传统金属材料的加工适配性，没有沿用金属发动机的高精度公差要求，而是通过结构补偿来抵消木材加工的精度局限：比如将整体传动比例放大，降低活塞行程的公差敏感度，让普通木工工具加工出的构件也能顺畅运转；对称式的曲轴配重布局，抵消木质构件密度不均带来的动平衡问题，减少运转时的振动幅度。供气端预留了标准快插接口，可直接连接常规实验室压缩空气管路，进气口设置节流槽，可通过调整进气压力控制输出转速与扭矩，适配不同的演示与实验需求。

　　在实际应用中，这套装置可直观展示曲柄滑块机构的运动原理、压缩空气能量转化过程、飞轮蓄能的作用机制，相比金属材质的教学模型，木质结构的构件加工过程更易观察，也方便学习者自行拆解重组，理解每个部件的功能作用；同时其低转速、大扭矩的输出特性，也可带动小型传送带、简易凸轮机构等实验负载，完成基础的机械原理验证实验。结构设计上充分考虑了木质材料的力学特性，所有受力部位均做了加厚处理，避免长期往复受力出现构件开裂；轴承部位镶嵌了耐磨衬套，减少曲轴转动时对木质支座的磨损，延长装置的使用寿命；各铰接点的销轴采用金属材质，避免木质铰接孔反复摩擦出现扩孔问题，保证机构长期运转的精度稳定性。
