文丘里管流体节流测压结构设计

　　在流体输送管网的流量、压力监测场景中，文丘里结构是应用极为广泛的节流式测量核心部件，不同于孔板、喷嘴类节流件的压损大、易磨损缺陷，该类结构依靠平滑过渡的收缩-扩张流道，能在实现精准压差测量的同时，将管路系统的永久压力损失控制在极低水平，适配净水处理、化工流体输送、暖通空调循环水、燃气输配等多个领域的管路监测需求。

　　从结构设计逻辑来看，该文丘里结构采用经典的三段式流道构型，入口段为等径直管段，保证来流在进入收缩段前能够形成稳定的流动状态，避免紊流、偏流对测量精度造成干扰；收缩段采用平滑的锥面过渡，沿流动方向管径逐步收窄，根据伯努利原理，流体在该区域流速逐步提升、静压力同步降低，在收缩段末端的喉道位置形成稳定的低压区；喉道段为等径直管结构，是低压取压的核心位置，该段的长度设计需要兼顾取压稳定性与压损控制，过长会增大不必要的沿程阻力，过短则会导致压力波动大、测量数据漂移；后续的扩张段采用小角度锥面逐步扩大管径，让高速流体逐步减速，将动能重新转化为压力能，最大程度降低流体经过节流件后的能量损耗，这也是文丘里结构相比其他节流件压损更小的核心设计原因。

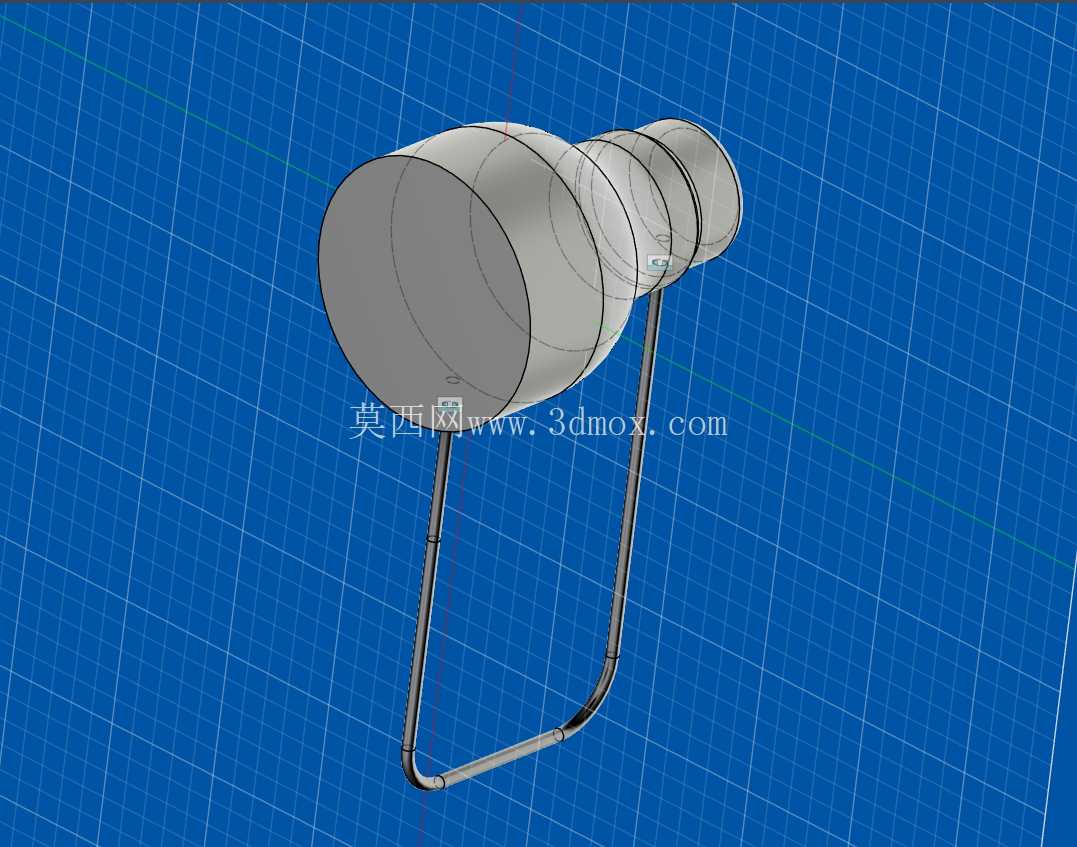

　　本次设计的文丘里结构还配套了旁通取压管路，取压口分别设置在入口直管段与喉道位置，通过U型旁通管将两个取压点连通，可直接外接压差变送器，通过两个位置的静压差换算出管路内的实时流体流量，旁通管路采用圆滑弯管过渡，避免直角弯折造成的取压滞后或者积液堵塞问题，取压口的位置避开了流道突变的涡流区域，保证采集到的压力数据能够真实反映流道内的实际压力状态。从安装边界来看，该结构两端采用等径接口设计，可直接与同规格的工业管道通过法兰或者焊接方式连通，安装时需要保证上游侧至少保留5倍管径长度的直管段、下游侧保留至少3倍管径长度的直管段，避免管路弯头、变径、阀门等部件造成的流态紊乱影响测量精度；整体结构的外形轮廓沿管路轴向对称，径向最大尺寸不超过入口管径的1.5倍，不会在管路外侧形成过大的突出结构，适配狭小管廊、设备夹层内的管路安装空间，不会与周边的管线、支架产生安装干涉。

　　在实际工程应用中，这类文丘里结构除了用于流量测量外，还可用于流体输送系统的真空抽吸场景，依靠喉道位置形成的低压区，可将其他支路的流体吸入主管道内，实现药剂投加、气液混合、粉体输送等工艺需求，比如在水处理工艺中利用文丘里结构投加絮凝剂，不需要额外配置增压泵即可依靠管路自身的流体动力完成药剂混合，大幅降低系统的设备投入与运行能耗。设计过程中对各段的过渡圆角、锥角参数都做了优化，收缩段的锥角控制在21度左右，保证流体平滑加速不产生边界层分离，扩张段的锥角控制在7-8度，避免锥角过大造成流体与管壁脱离形成涡流，增大压损与流动噪音；所有流道内壁都做了平滑过渡处理，没有台阶、锐角等易造成流态紊乱的结构，既降低了流体冲刷造成的管壁磨损，也避免了杂质在结构内滞留堆积，适配含有少量固体杂质的流体输送场景，减少日常运维的清理频次。
