紧凑型套筒焊接回转定位工装结构

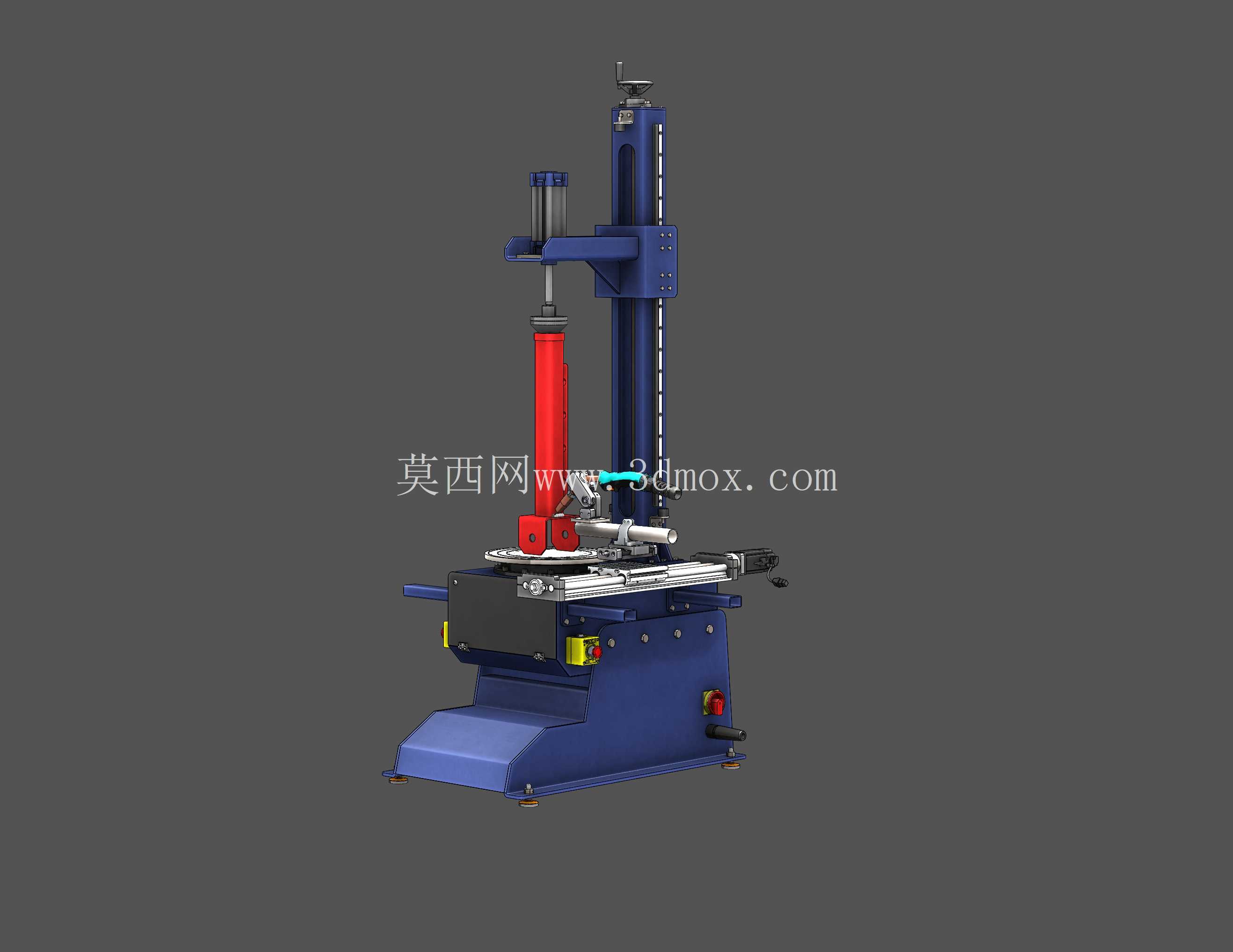

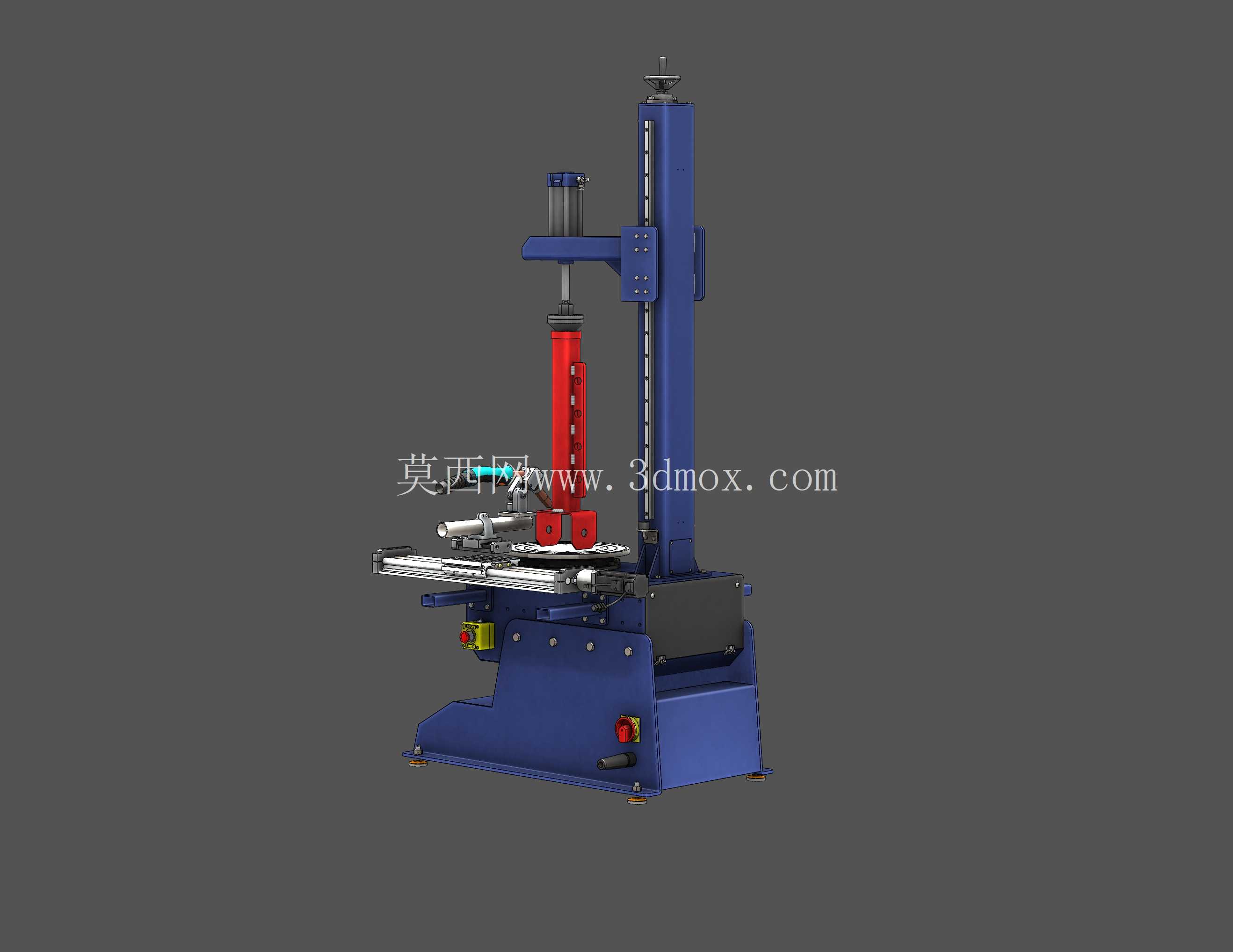

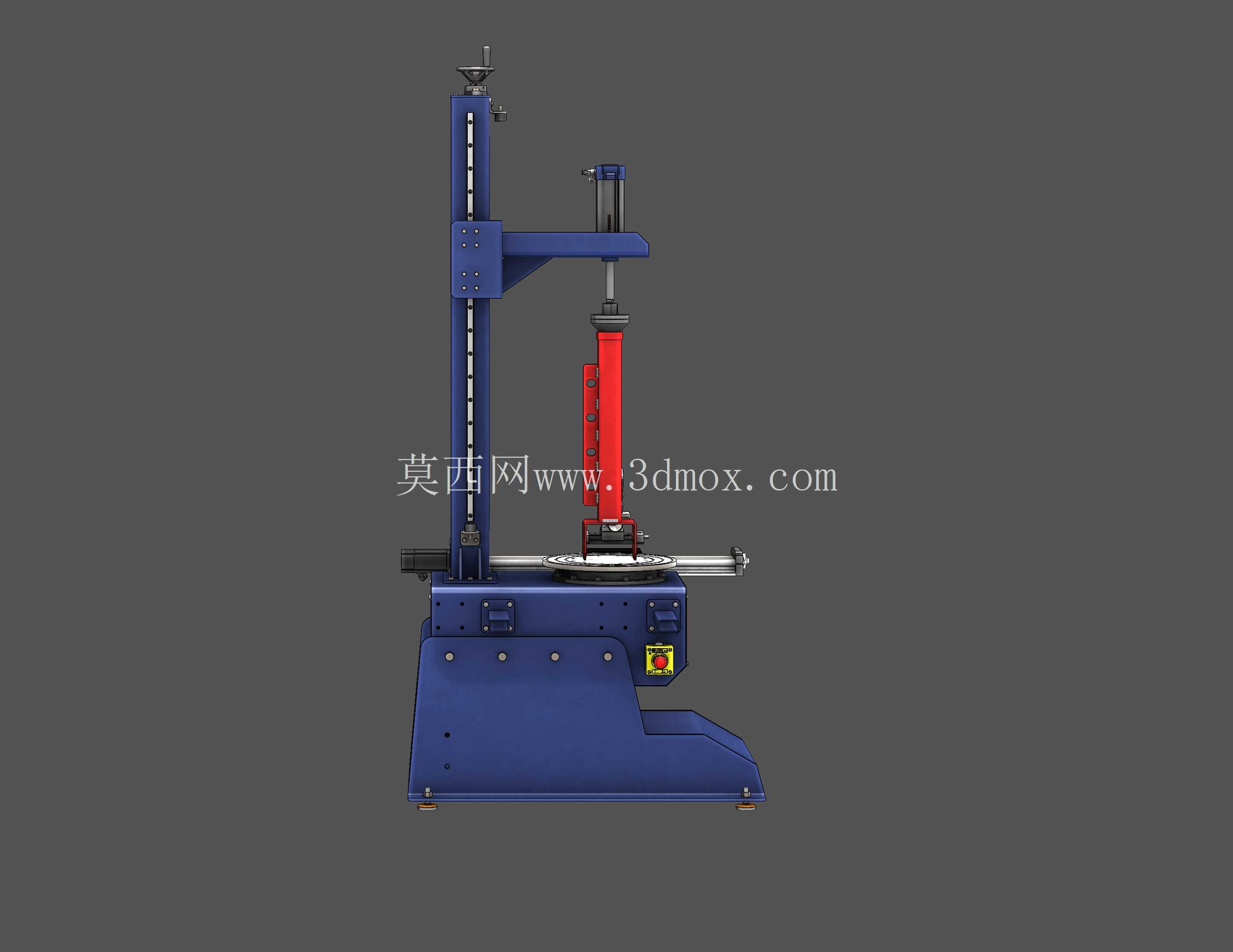

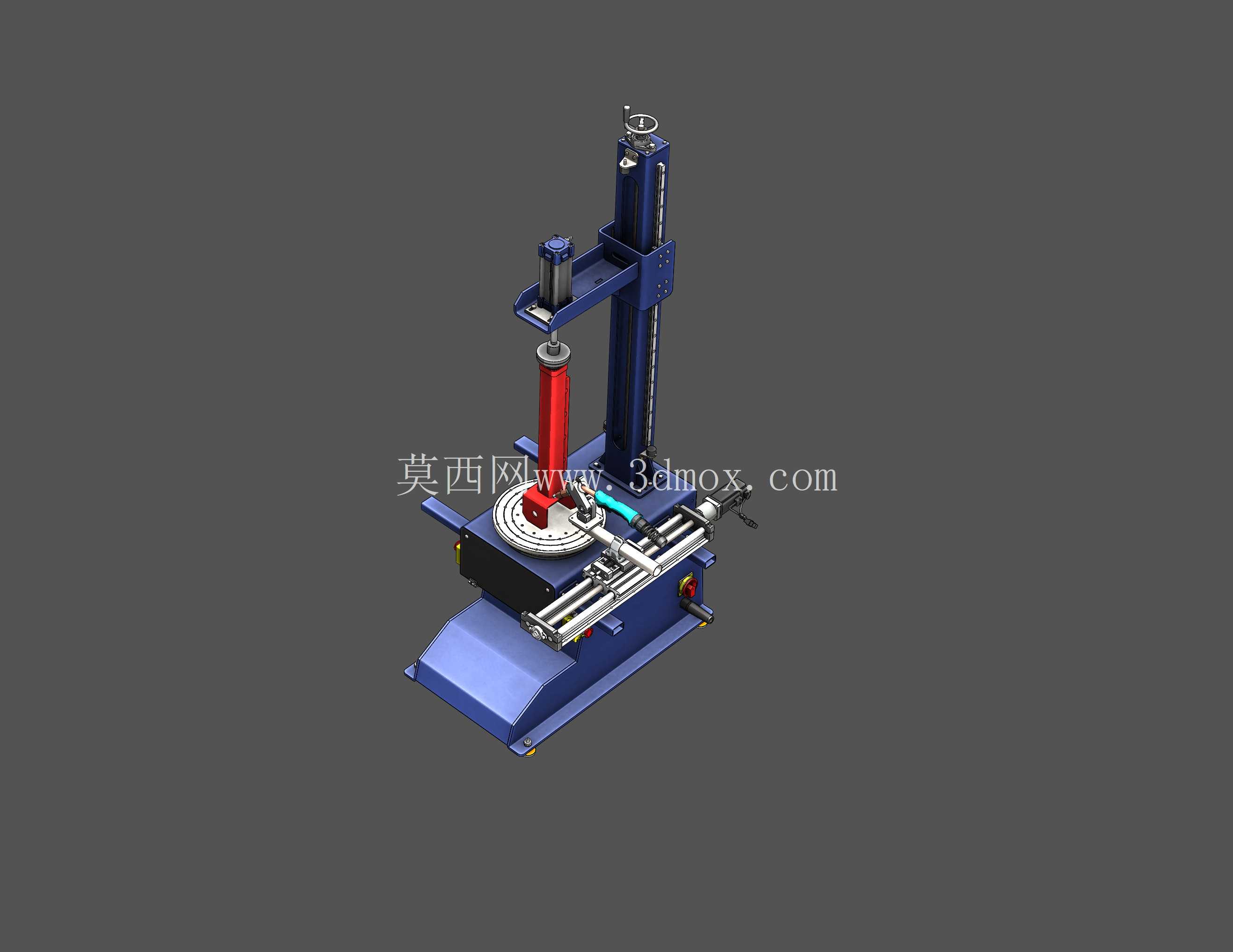

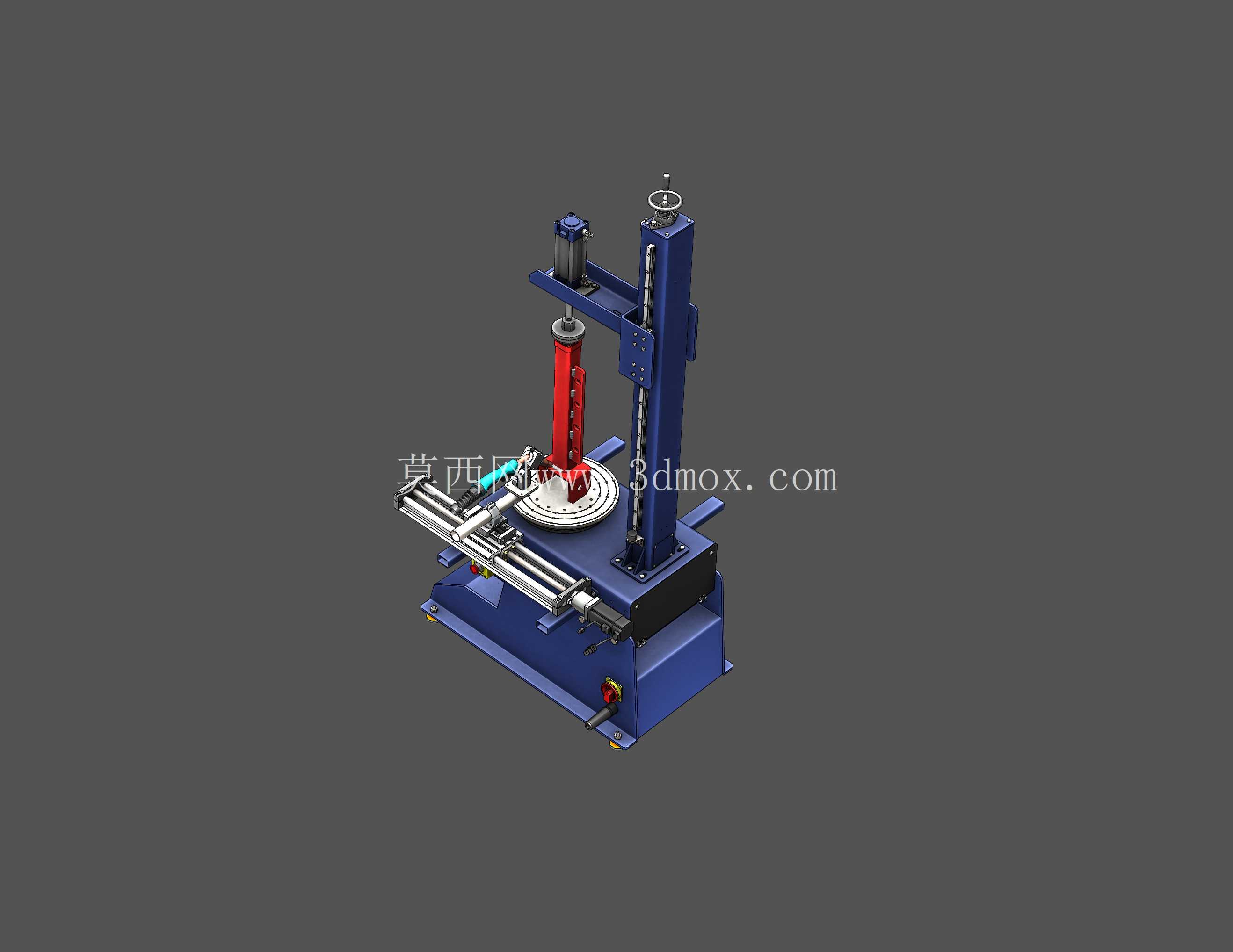

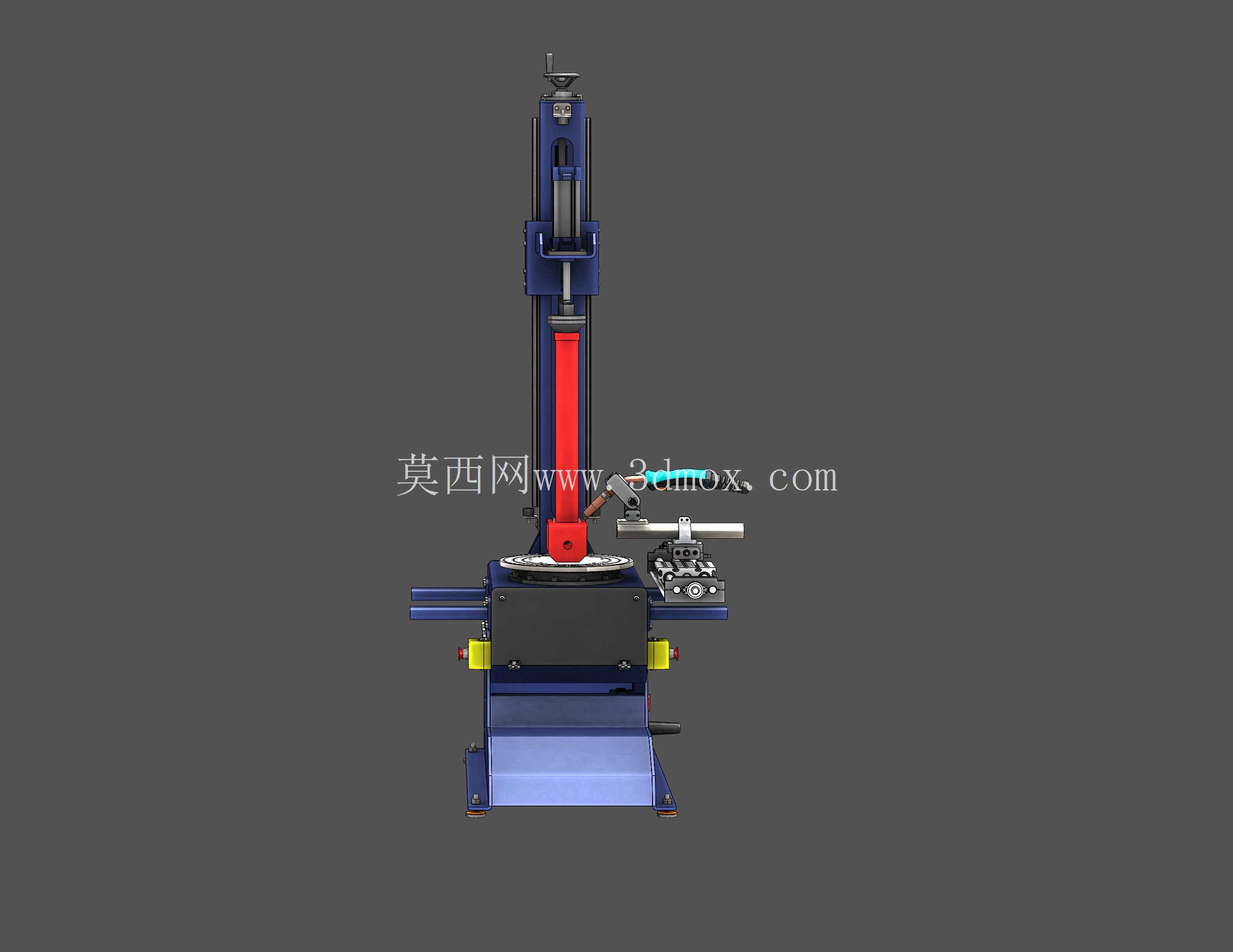

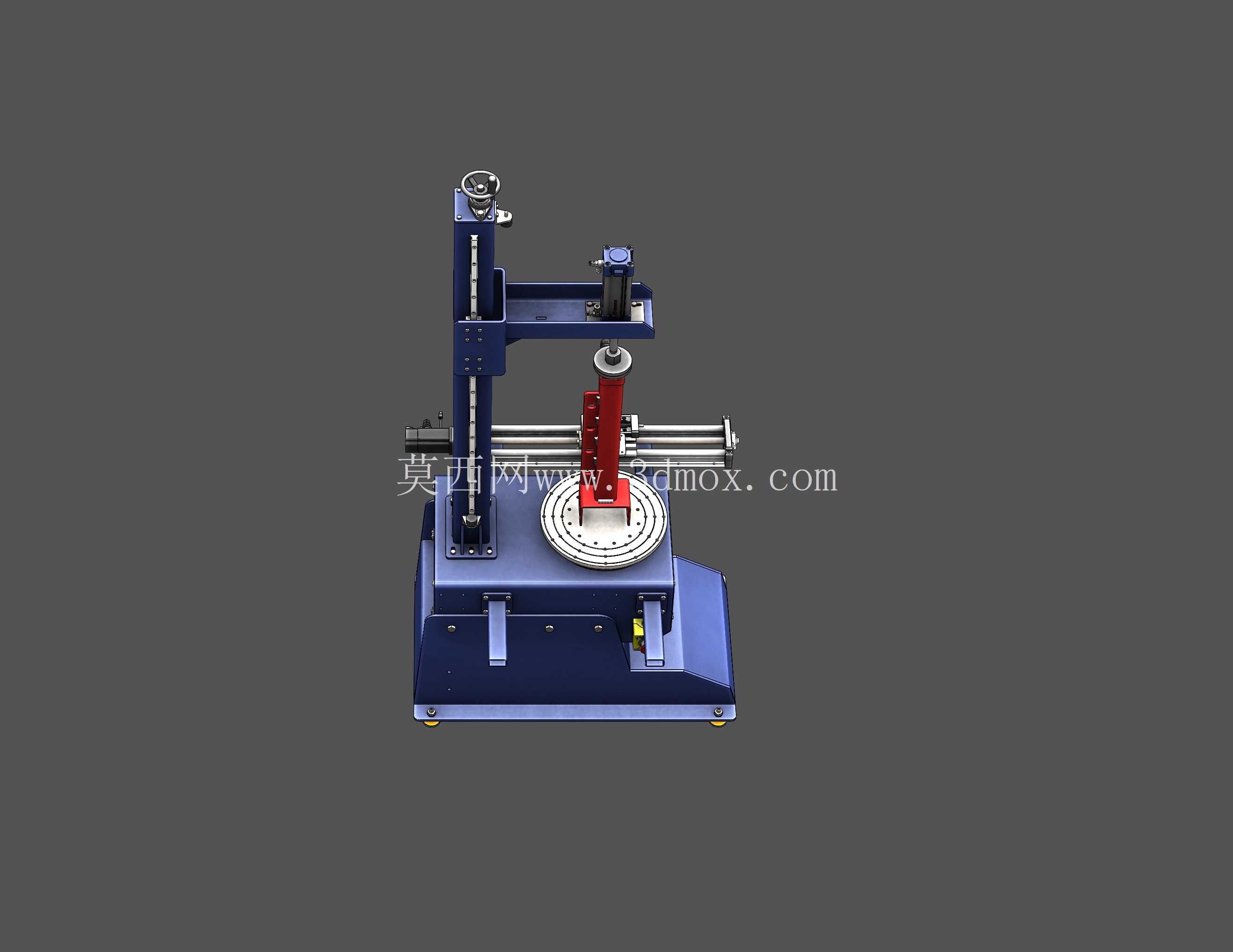

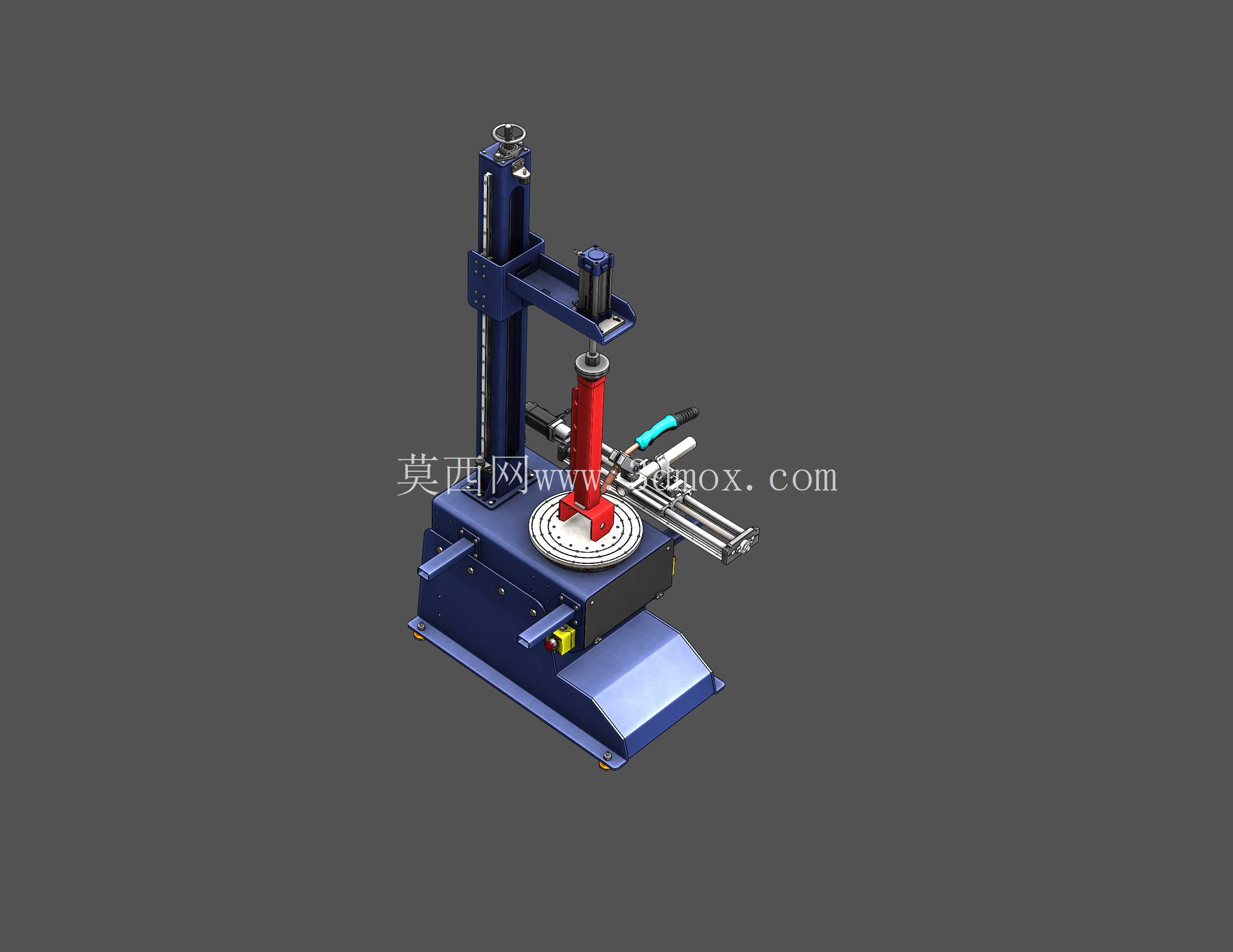

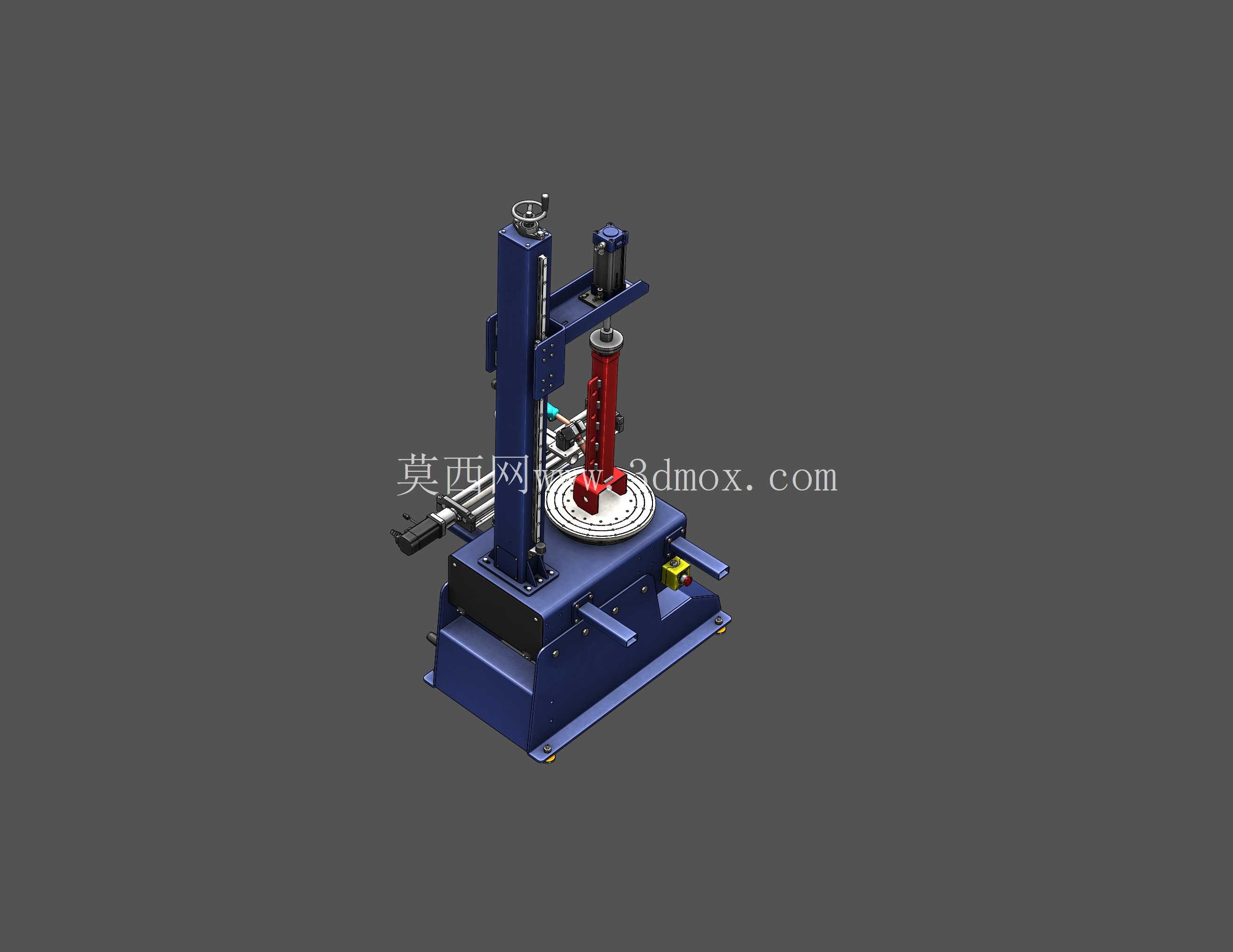

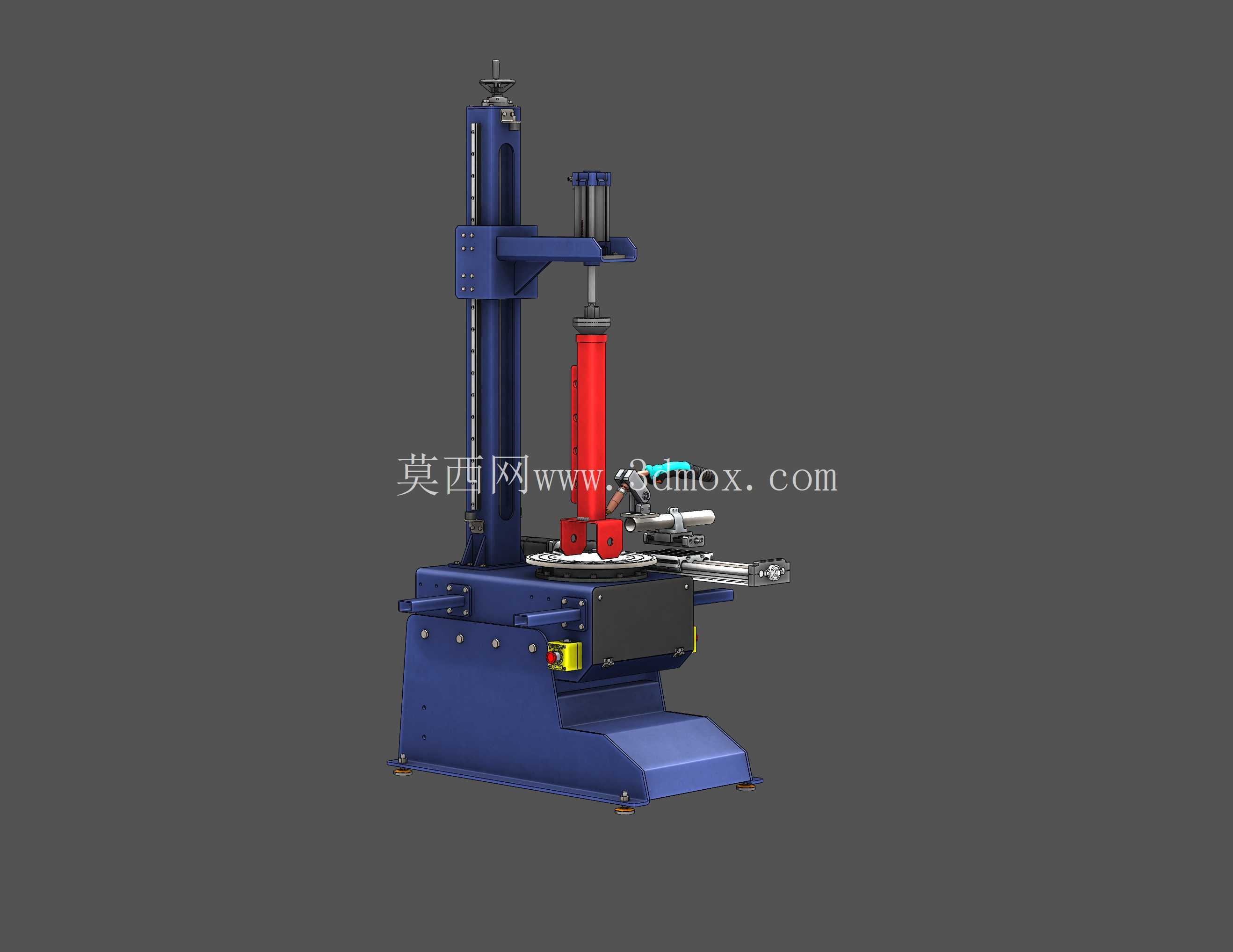

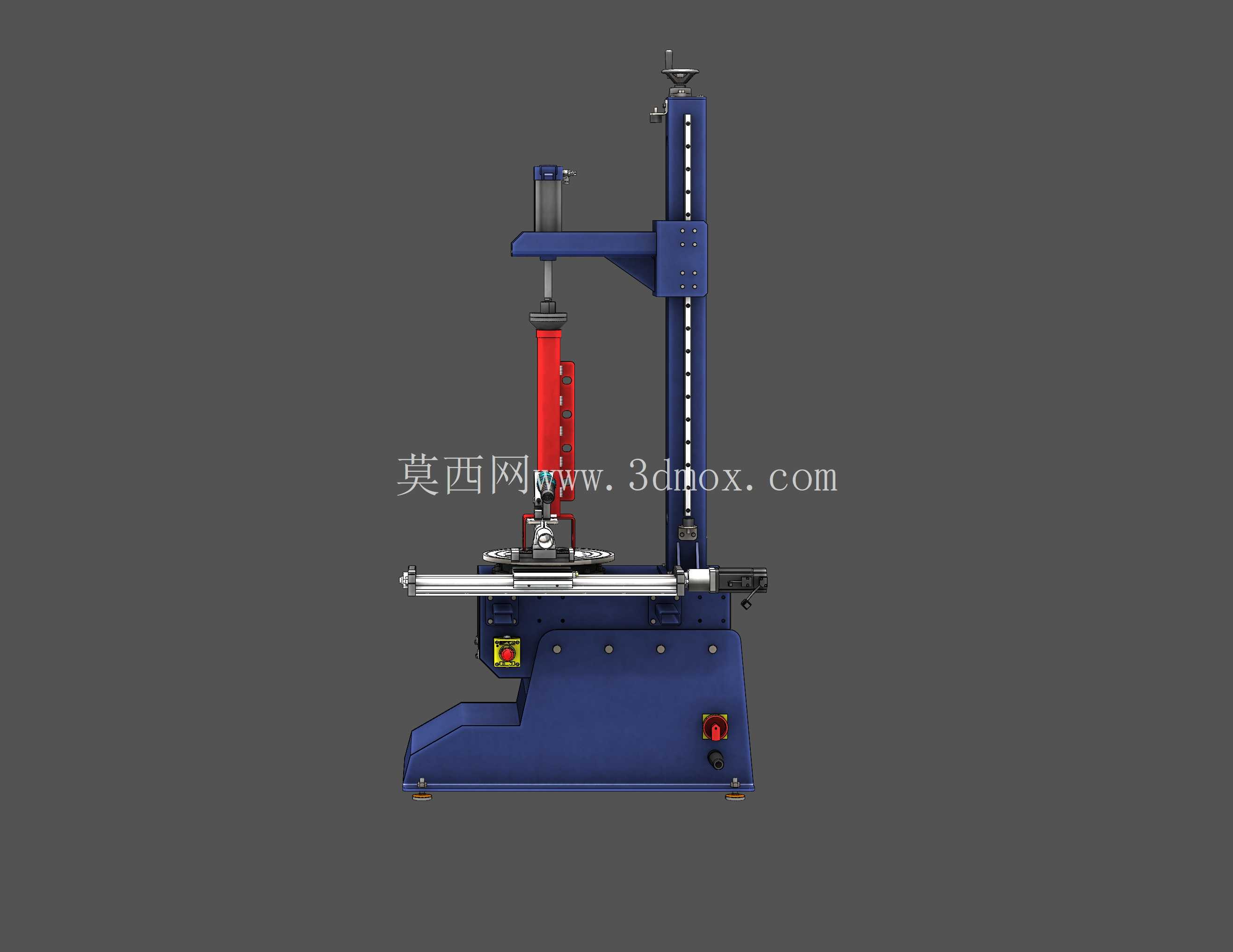

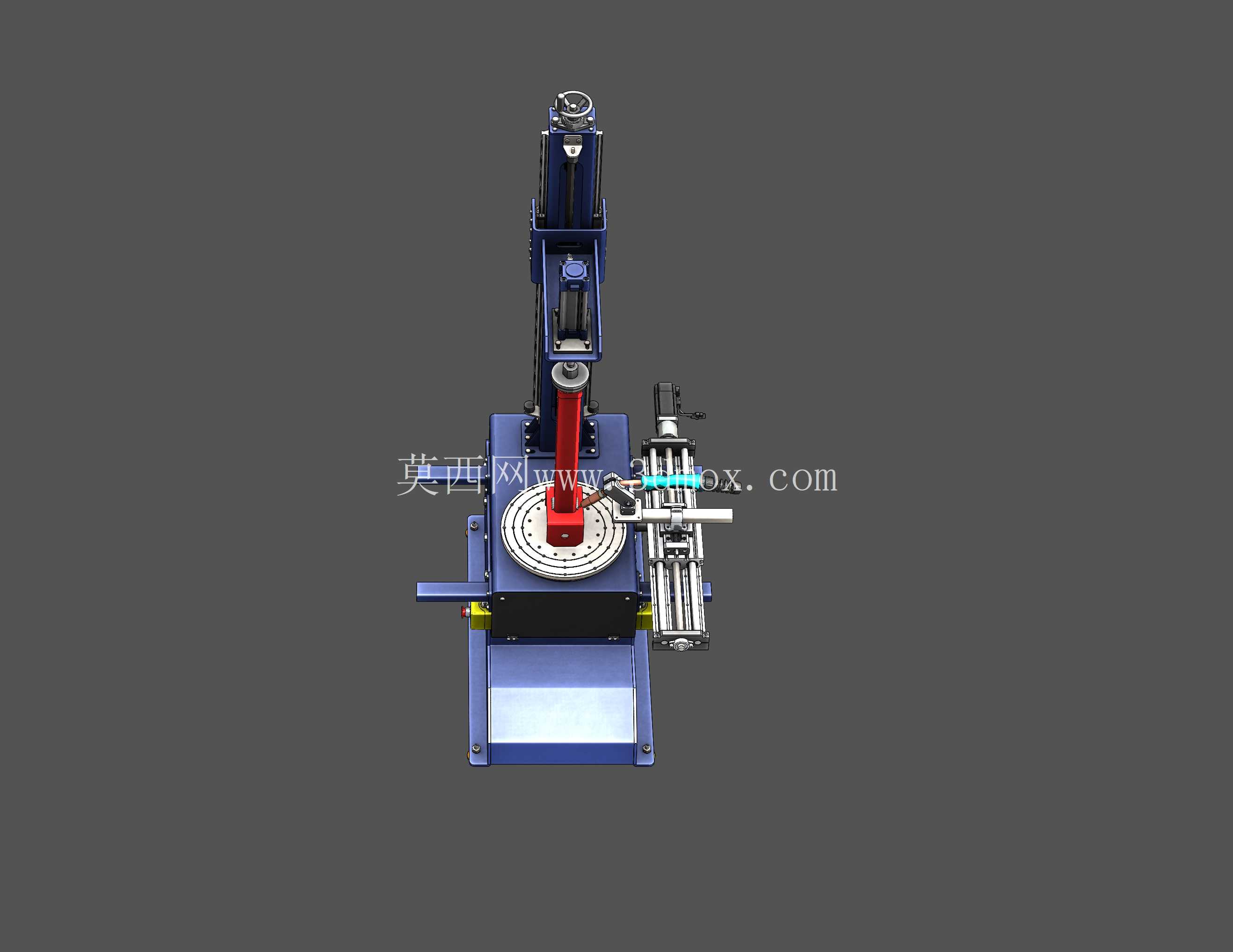

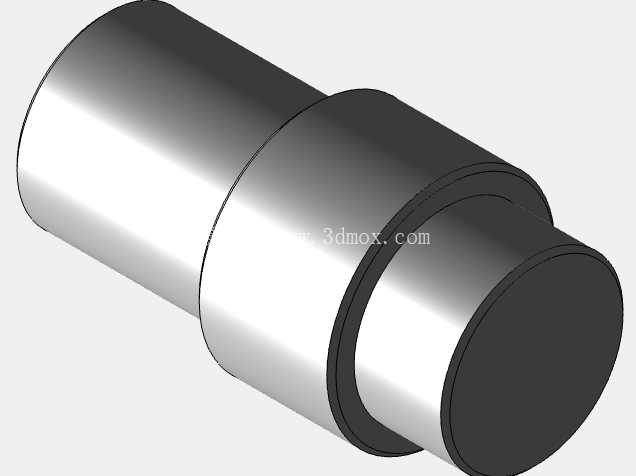

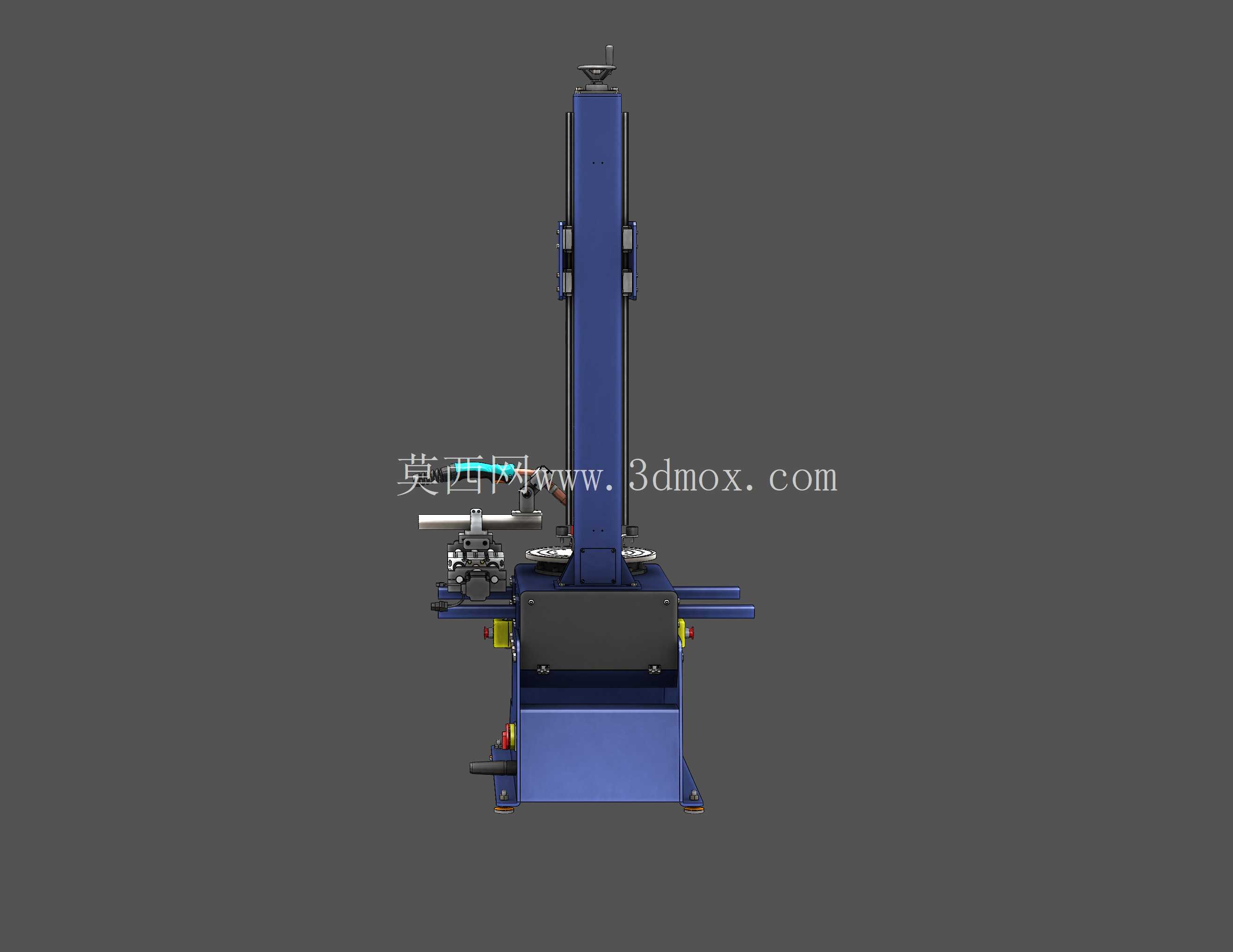

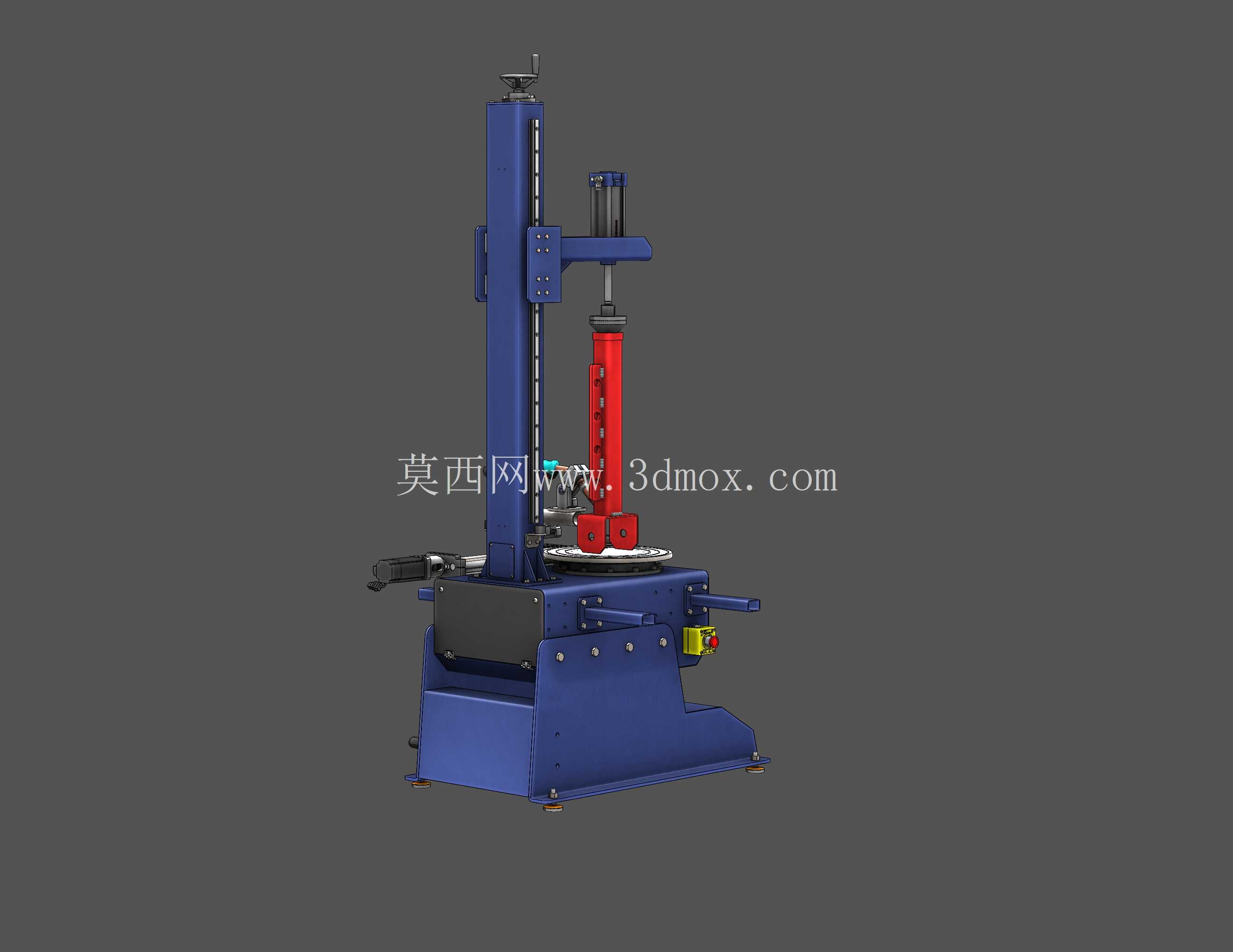

在中小批量金属零部件焊接加工场景中，套筒类环形焊缝的焊接质量一致性一直是车间生产的痛点，传统人工手持焊枪作业时，需要工人反复转动工件调整焊接位置，不仅劳动强度大，环形焊缝的焊接速度、焊枪角度难以保持稳定，容易出现焊穿、虚焊、焊缝余高不均等缺陷，尤其是薄壁圆柱类零件的焊接，对工件转动的平稳性、定位精度要求更高，这款紧凑型焊接定位装置正是针对这类加工需求开发的专用工装。从结构布局来看，设备采用立式立柱加水平滑移工作台的组合结构，底部为一体式铸造机座，内部集成了驱动控制元件与气动管路，机座底部预留了四个地脚螺栓安装孔，可直接固定在车间焊接工位的混凝土地面上，安装时需要保证机座上平面的水平度误差不超过0.1mm/m，避免立柱倾斜影响工件回转精度。机座上方的垂直立柱采用矩形钢焊接结构，表面经过磨削加工处理，作为垂直升降滑台的安装基准，垂直滑台搭载了气动压紧机构，红色的压头部件可根据工件高度调整行程，最大压紧行程可达300mm，压头端部采用绝缘材质制作，避免焊接过程中电流通过设备本体造成漏电或设备损坏。水平工作台安装在机座上平面的线性导轨上，可沿X轴方向手动调整位置，调整行程为200mm，工作台面采用T型槽结构，方便用户根据不同的工件外形定制专用夹具，工作台内部集成了回转驱动机构，可带动装夹在台面上的工件做匀速回转运动，回转速度可根据焊接工艺要求在0.5-5rpm范围内无级调整，保证环形焊缝焊接过程中焊枪与工件的相对速度恒定。设计过程中重点考虑了焊接作业的实际工况，设备的所有外露金属部件都做了喷塑防锈处理，避免焊接飞溅烫伤设备表面，控制按钮全部布置在机座正面的操作面板上，采用带防护盖的按钮开关，防止焊接飞溅损坏按钮元件，机座侧面预留了焊枪支架安装位，可配套固定自动焊枪或焊接机器人的末端执行器，实现半自动或全自动焊接作业。针对圆柱类、圆盘类零件的环形焊缝焊接需求，设备的回转工作台采用了高精度回转支承作为核心转动部件，径向跳动误差控制在0.05mm以内，端面跳动误差不超过0.03mm，能够满足薄壁套筒、法兰盘、管接头等零件的精密焊接要求，垂直压紧机构采用带导杆的气缸作为动力源，压紧力可通过气源处理三联件调整，调整范围为50-500N，既可以保证工件装夹牢固，又不会因为压紧力过大导致薄壁工件变形。在安装边界方面，设备整体占地面积约为0.6㎡，整机高度为1200mm，不需要额外的安装基础，只需要接入0.5-0.8MPa的压缩空气和220V交流电源即可投入使用，适合布置在空间紧凑的焊接加工车间，也可以作为焊接机器人工作站的配套变位机使用，与六轴工业机器人配合实现复杂焊缝的自动焊接。设备的水平滑台和垂直滑台都配备了锁紧机构，调整到合适位置后可以手动锁紧，避免焊接过程中滑台移位影响焊接精度，回转驱动采用伺服电机加谐波减速器的传动结构，传动平稳无冲击，可实现正反转无级调速，也可以根据焊接工艺要求设置分段回转速度，满足不同厚度工件的焊接需求。从实际应用角度来看，这款定位装置可以替代传统的人工变位作业，将环形焊缝的焊接效率提升60%以上，同时焊缝质量的一致性得到显著改善，降低了对焊工操作技能的依赖，尤其适合汽配、五金、液压管件等行业的中小零件焊接加工，设备的模块化设计也方便用户根据自身需求扩展功能，比如加装焊枪摆动机构、焊缝跟踪传感器等附件，进一步提升设备的自动化程度。
