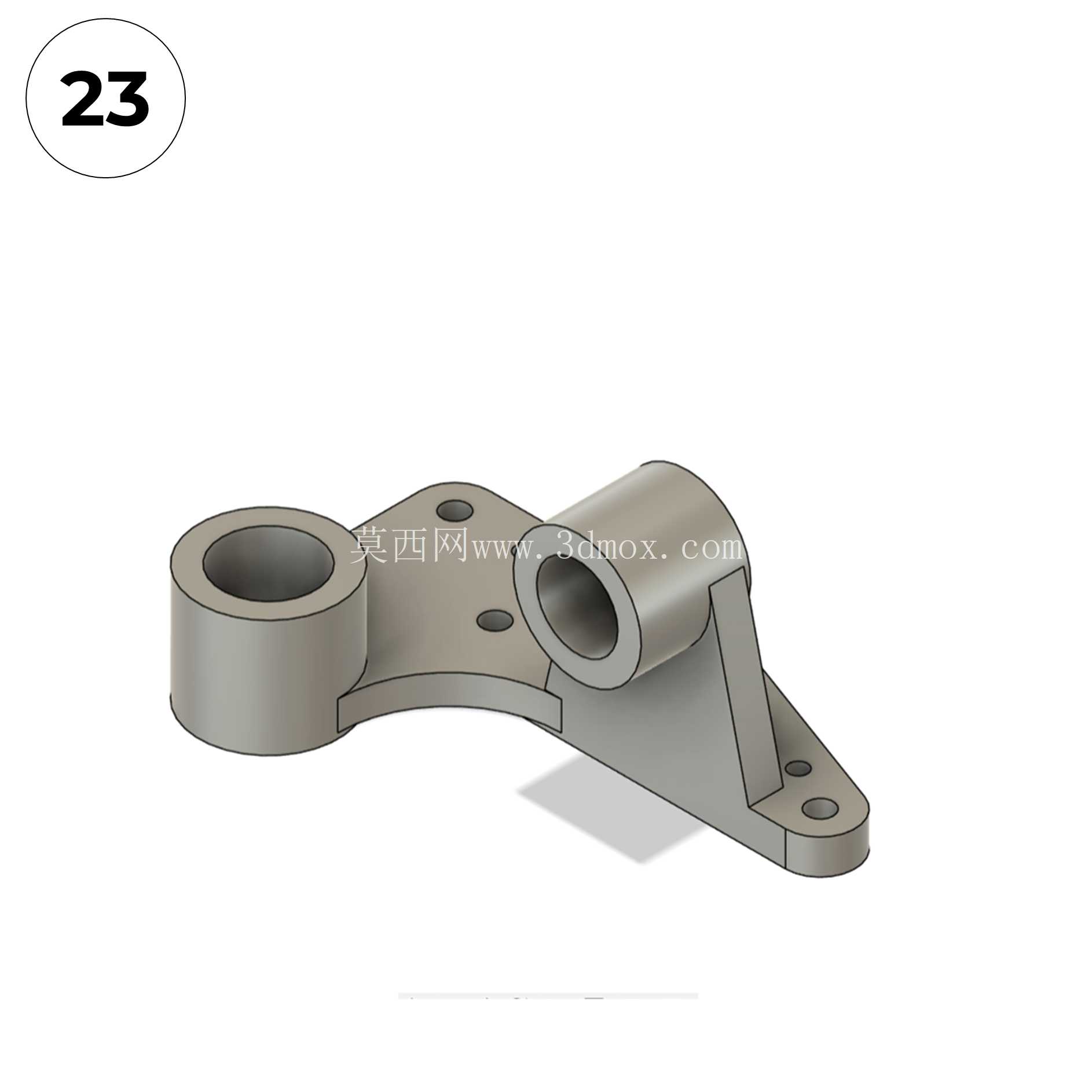

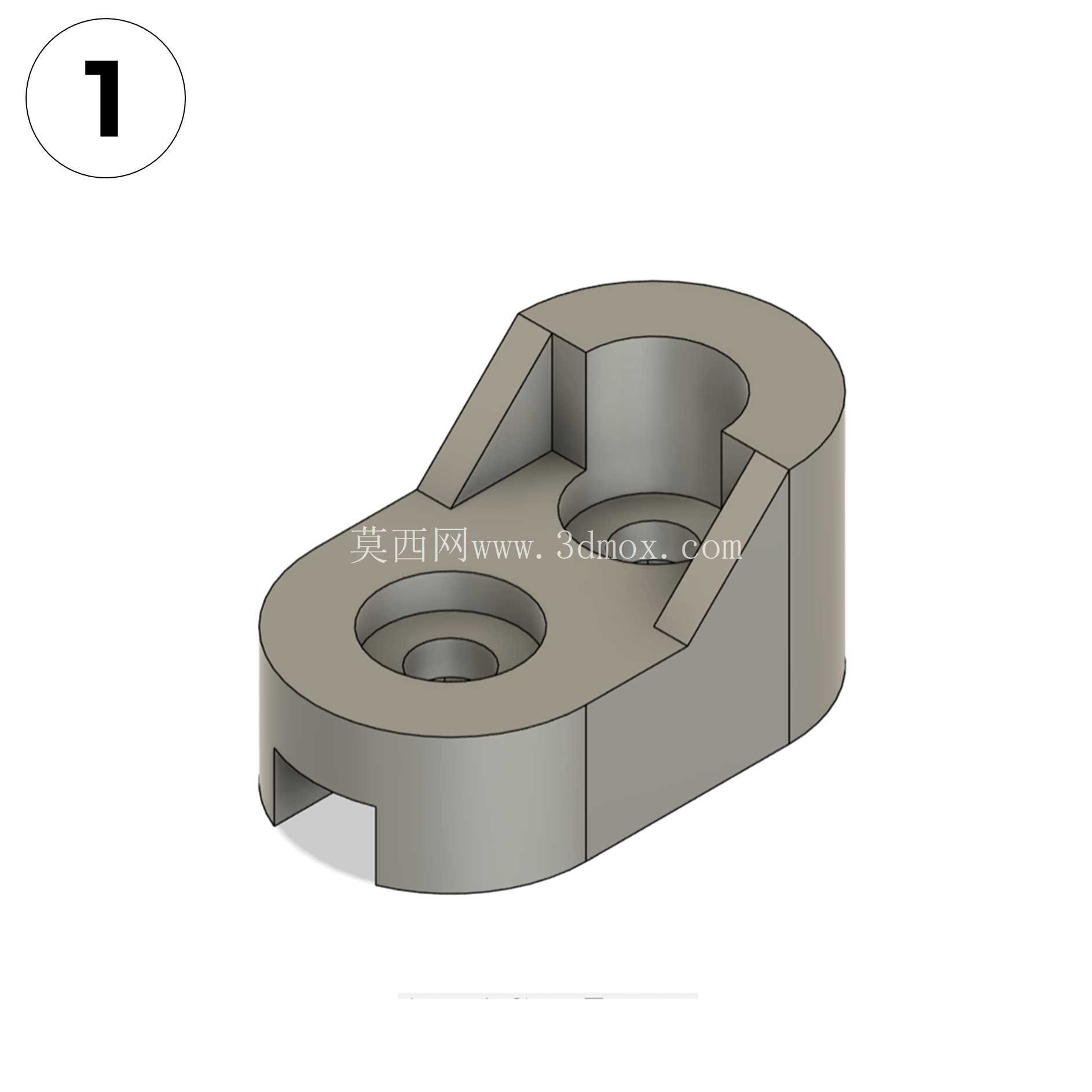

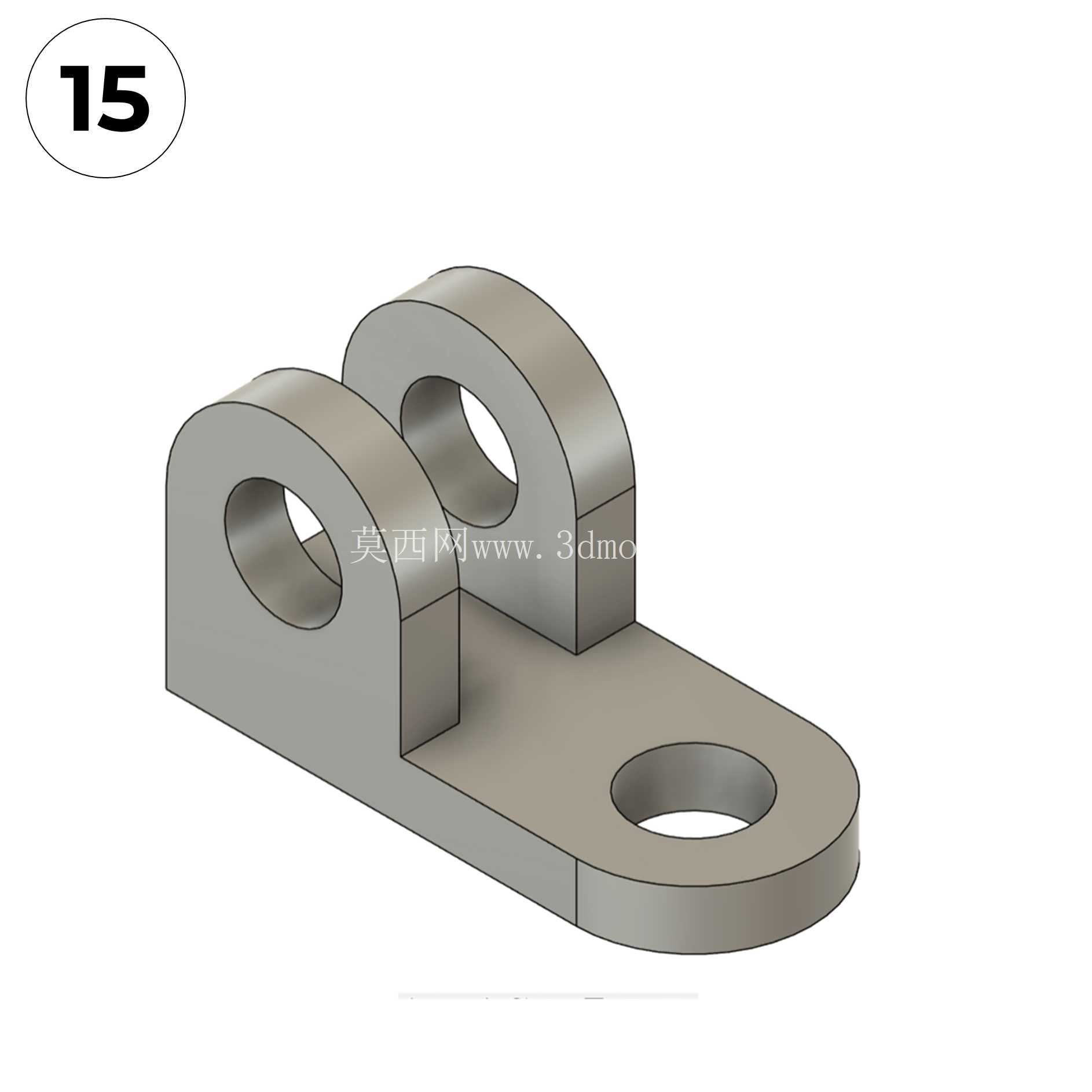

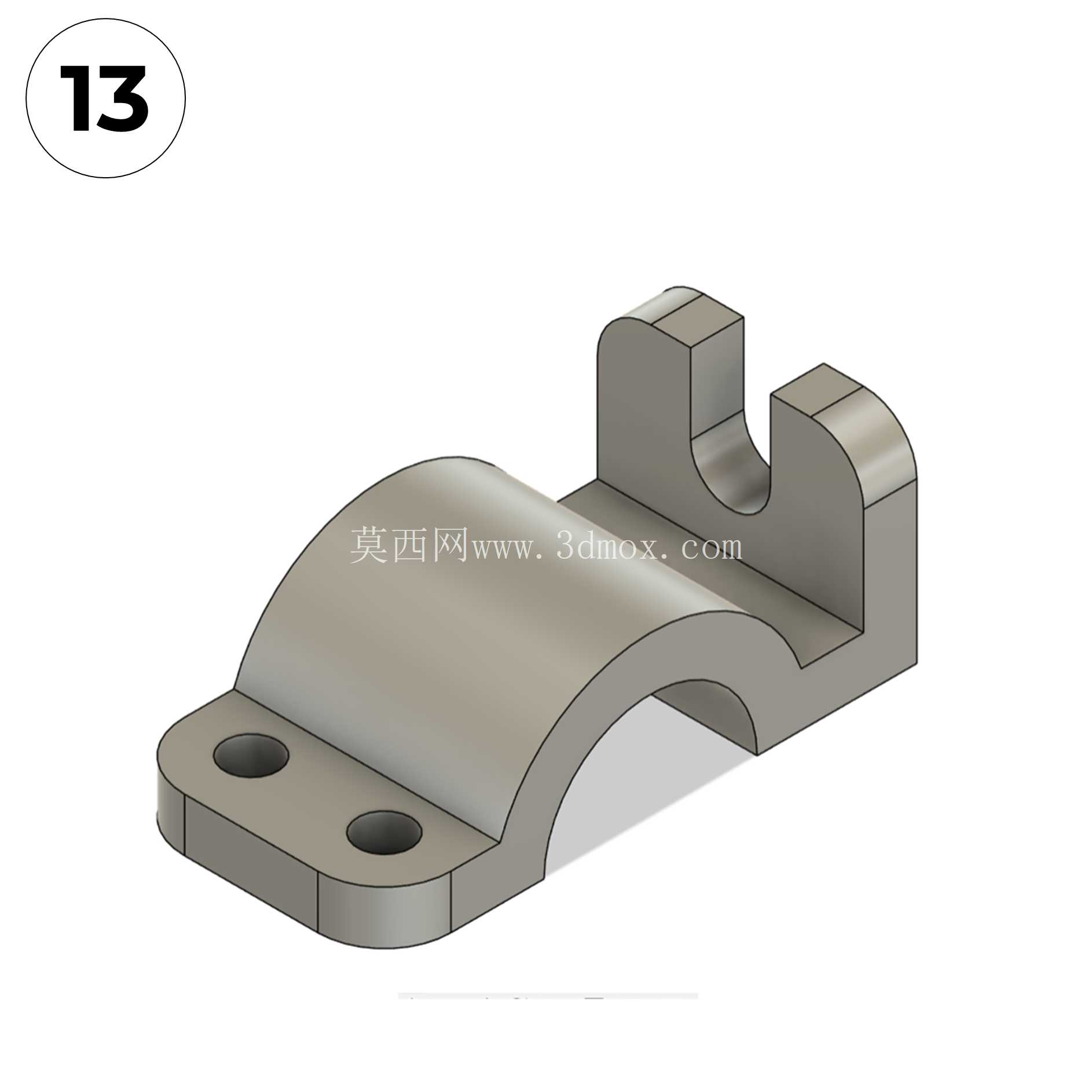

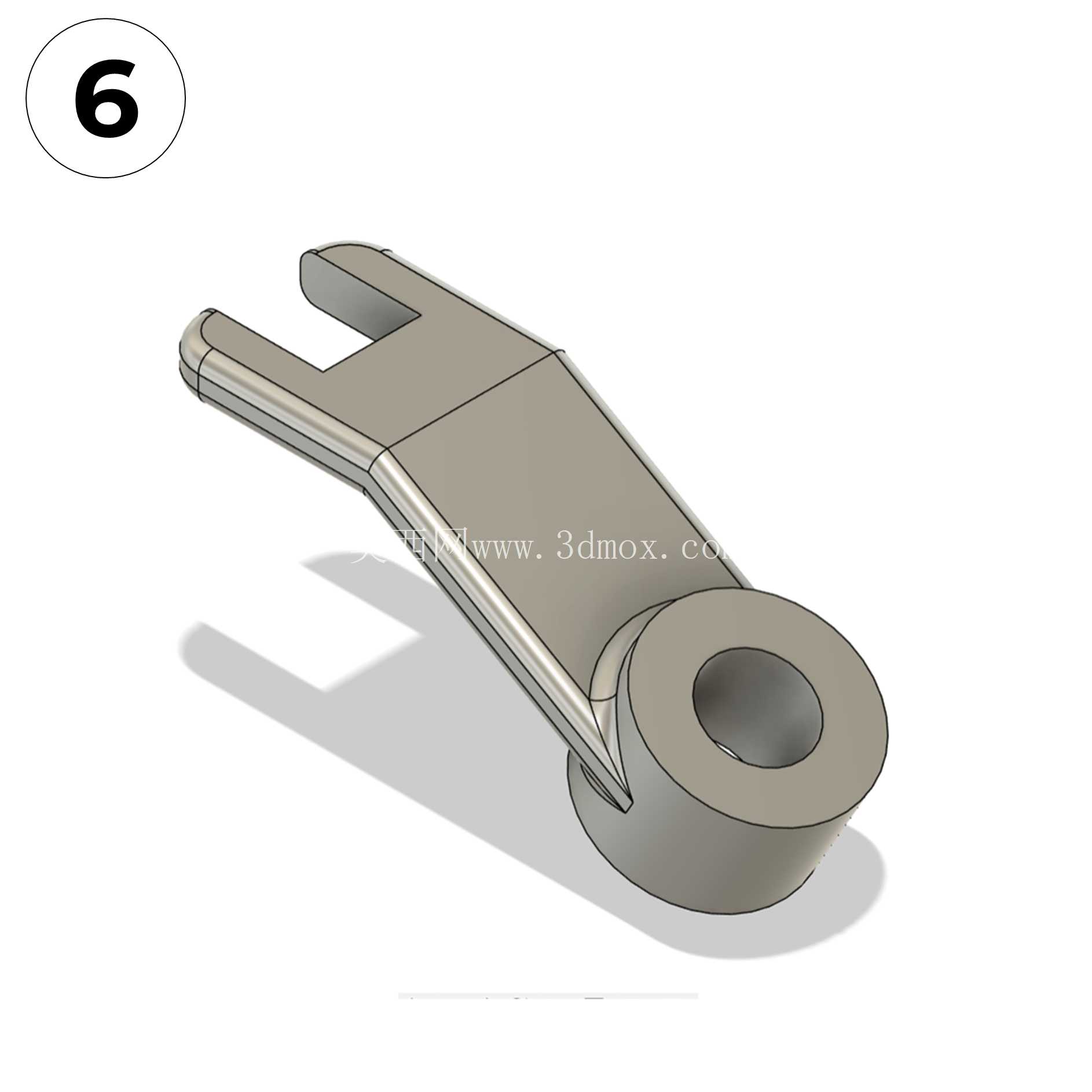

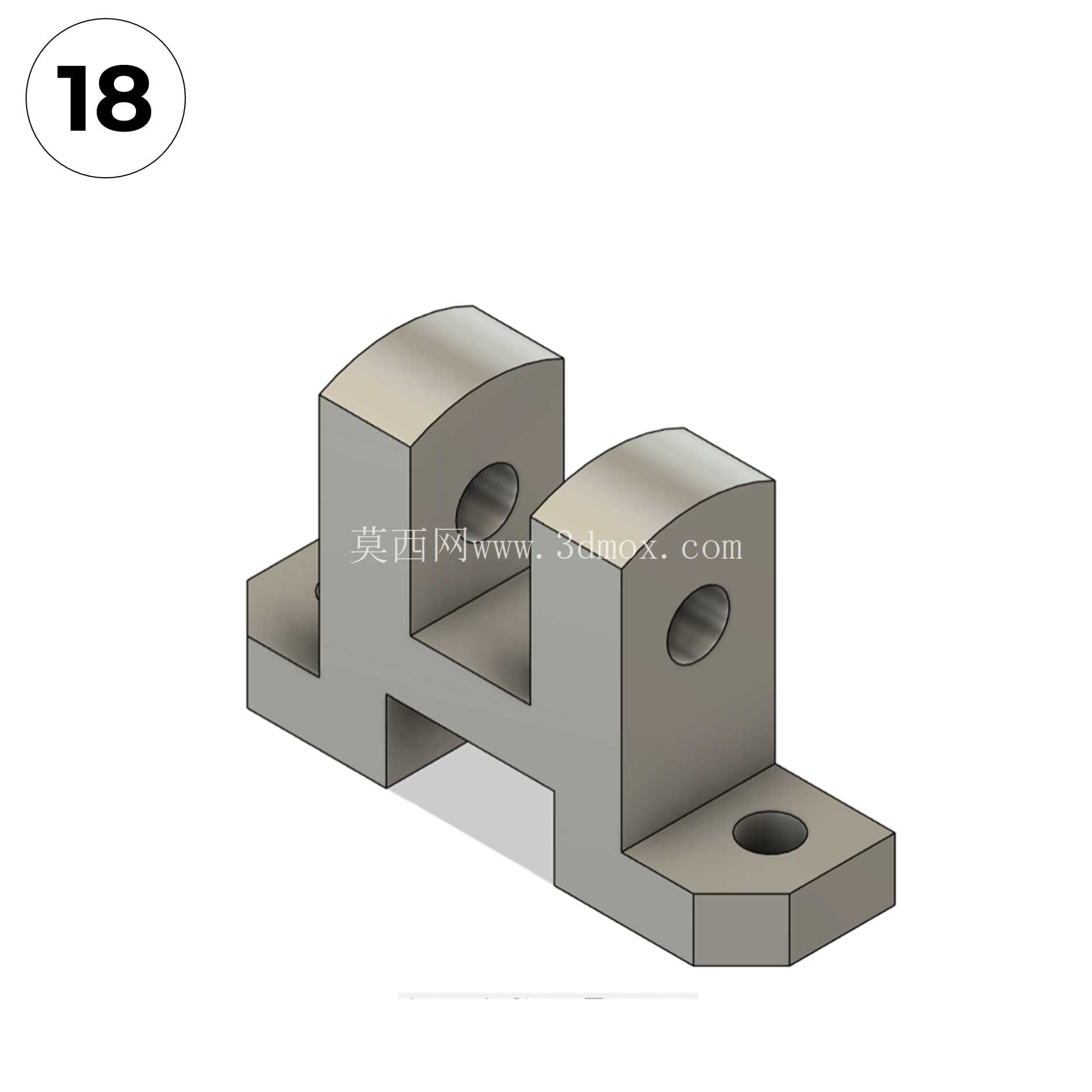

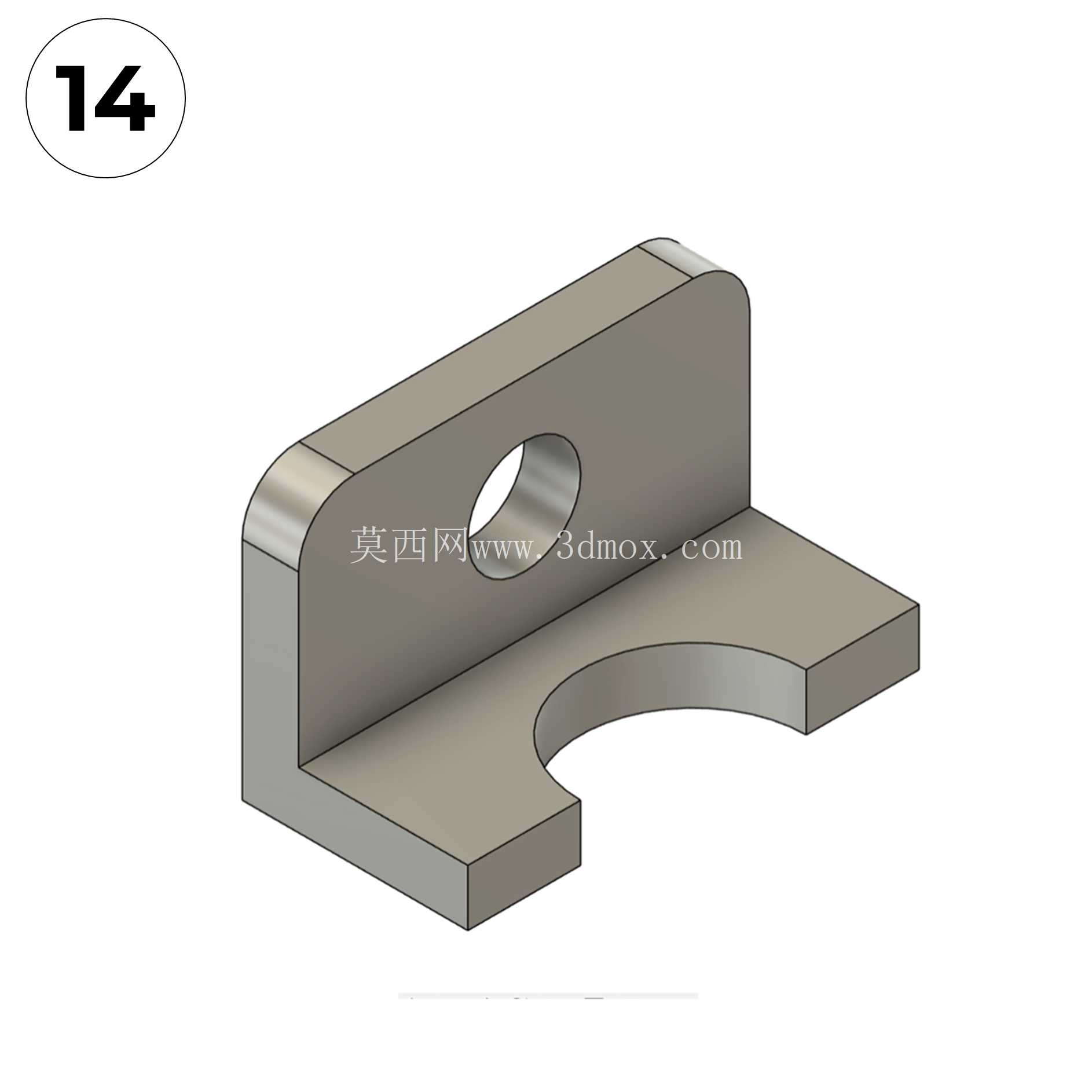

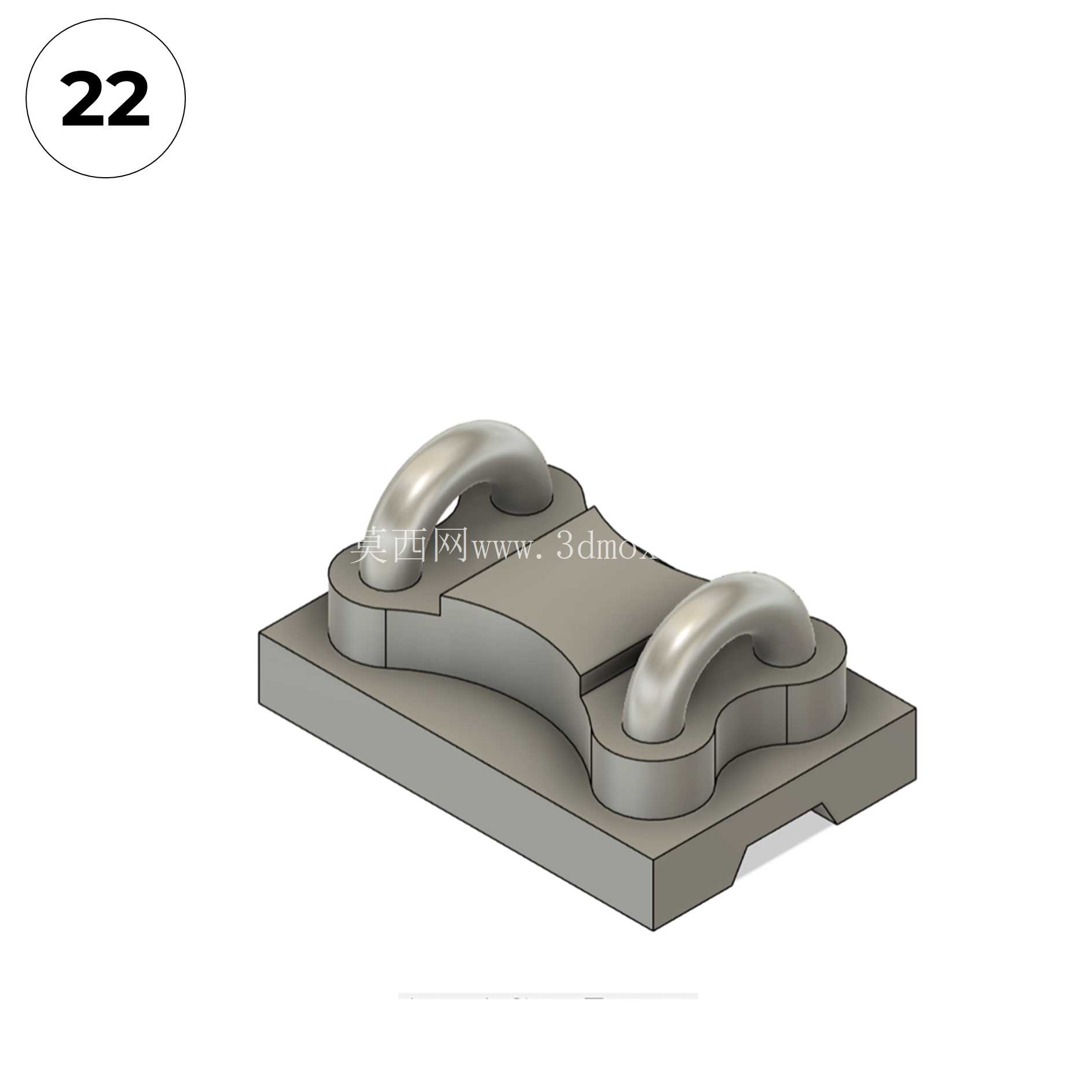

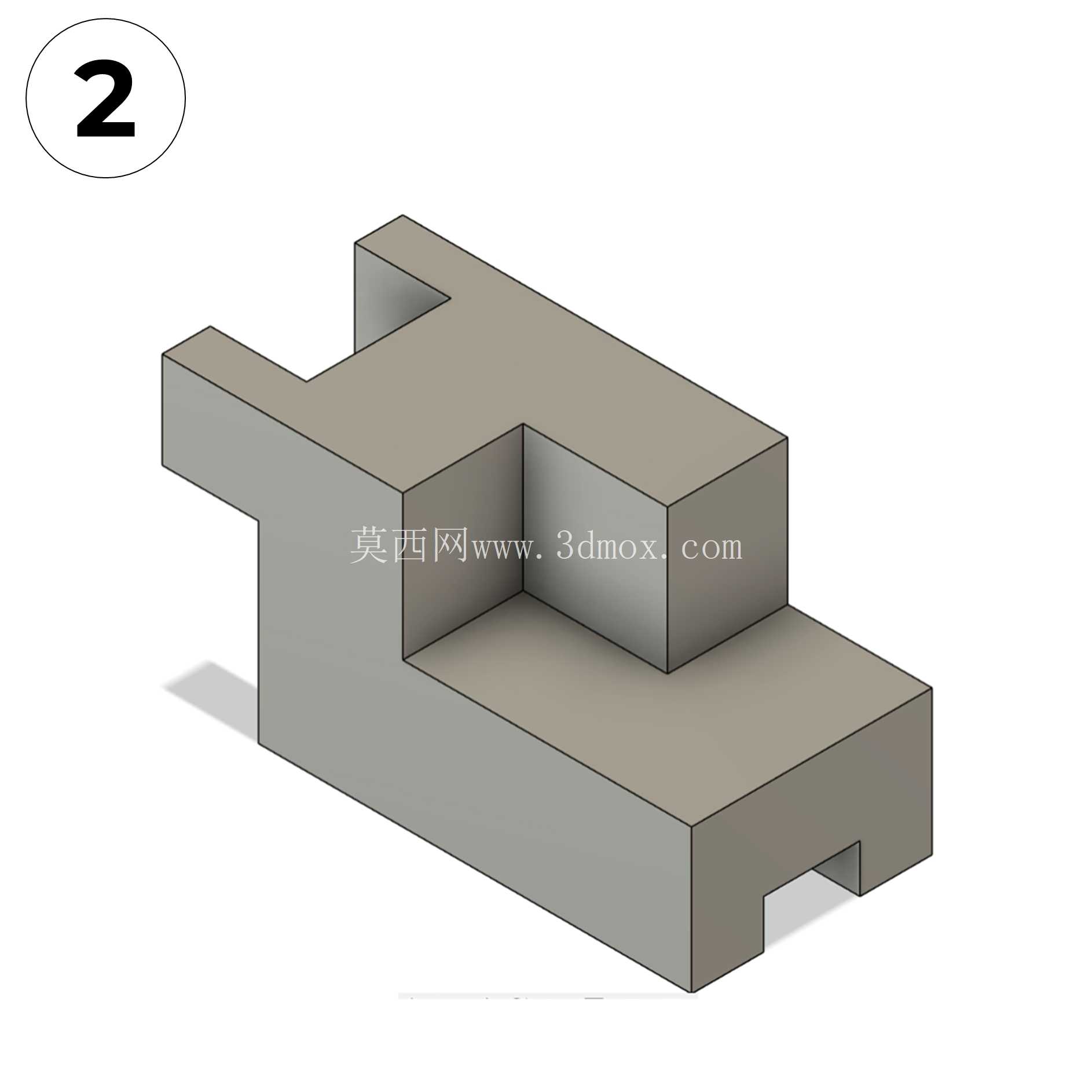

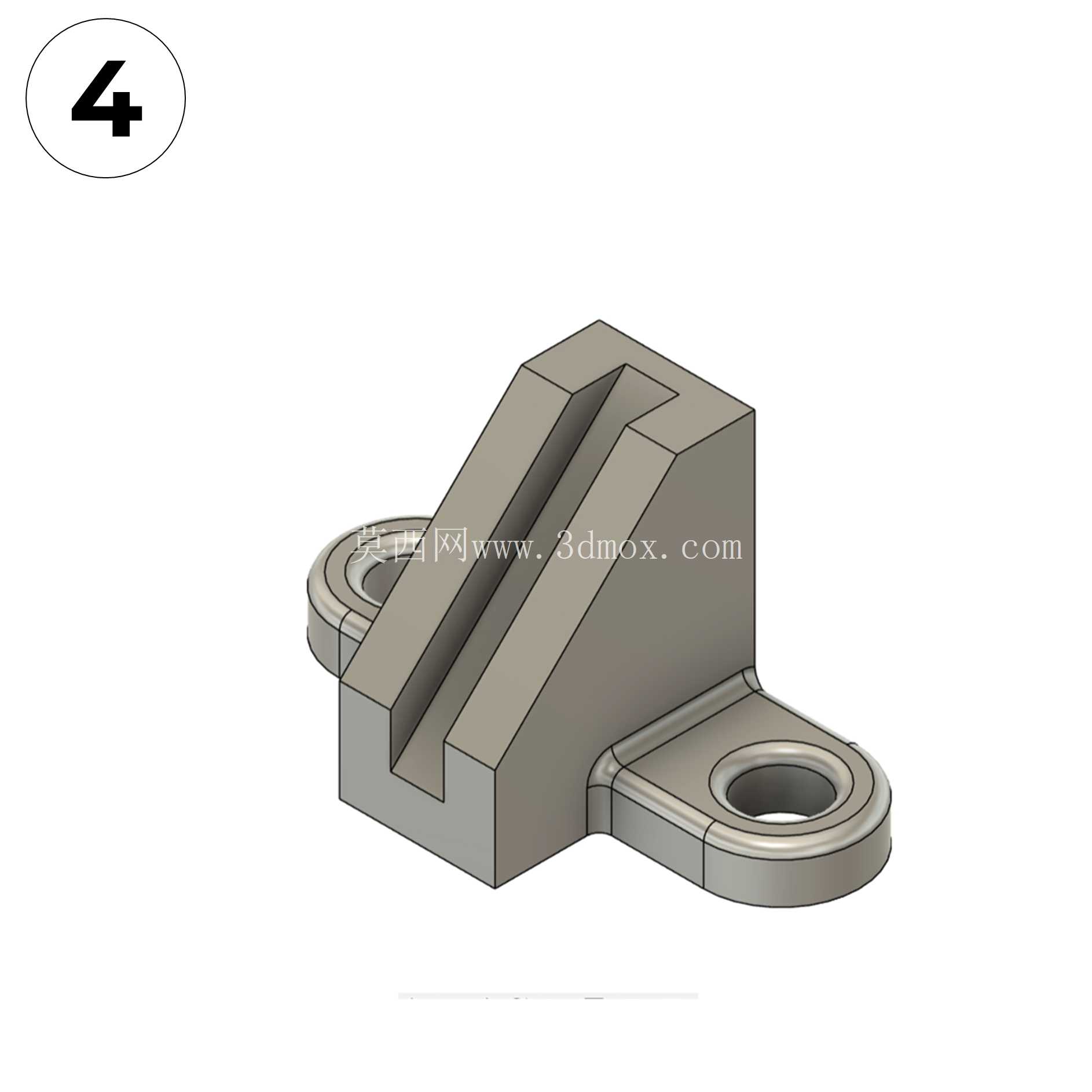

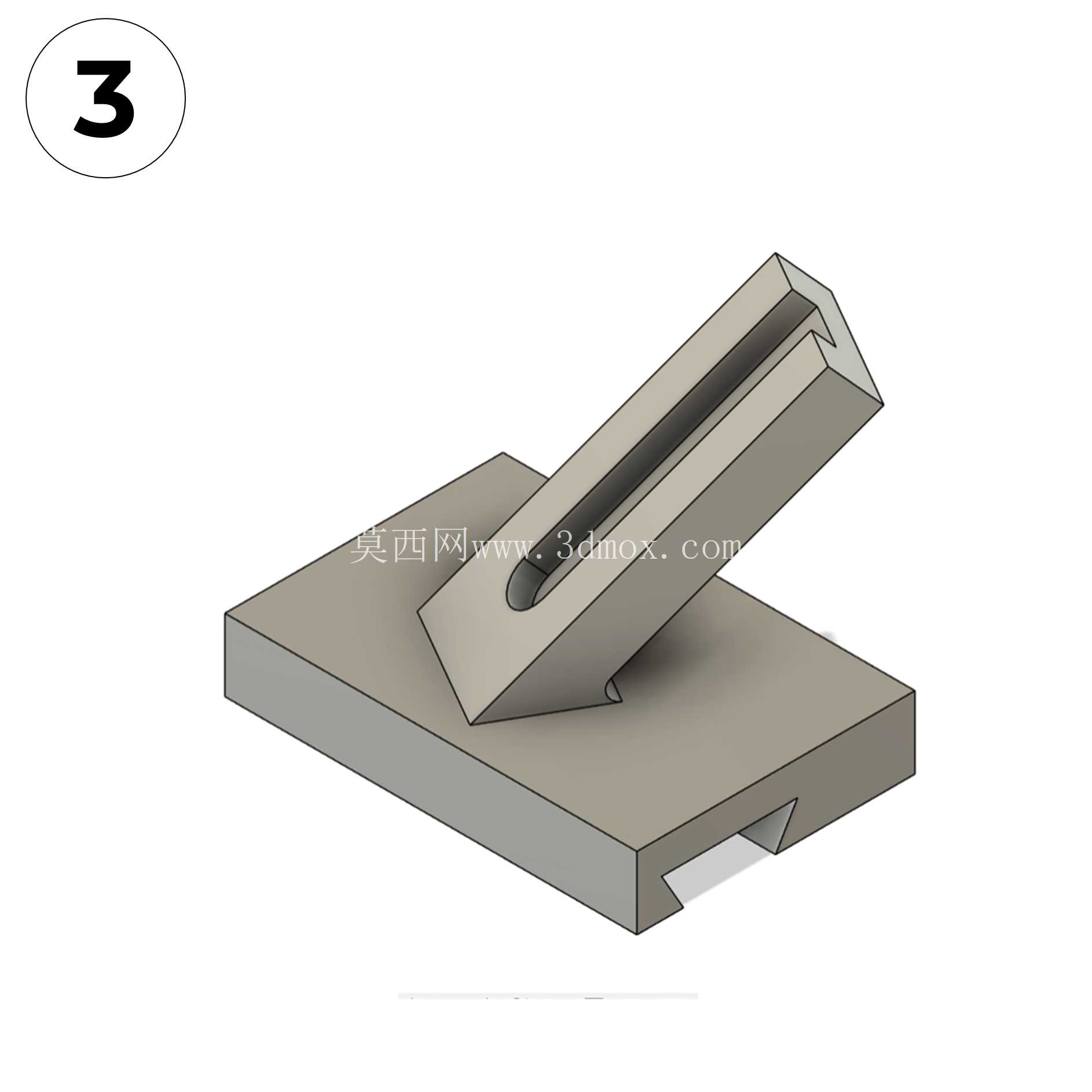

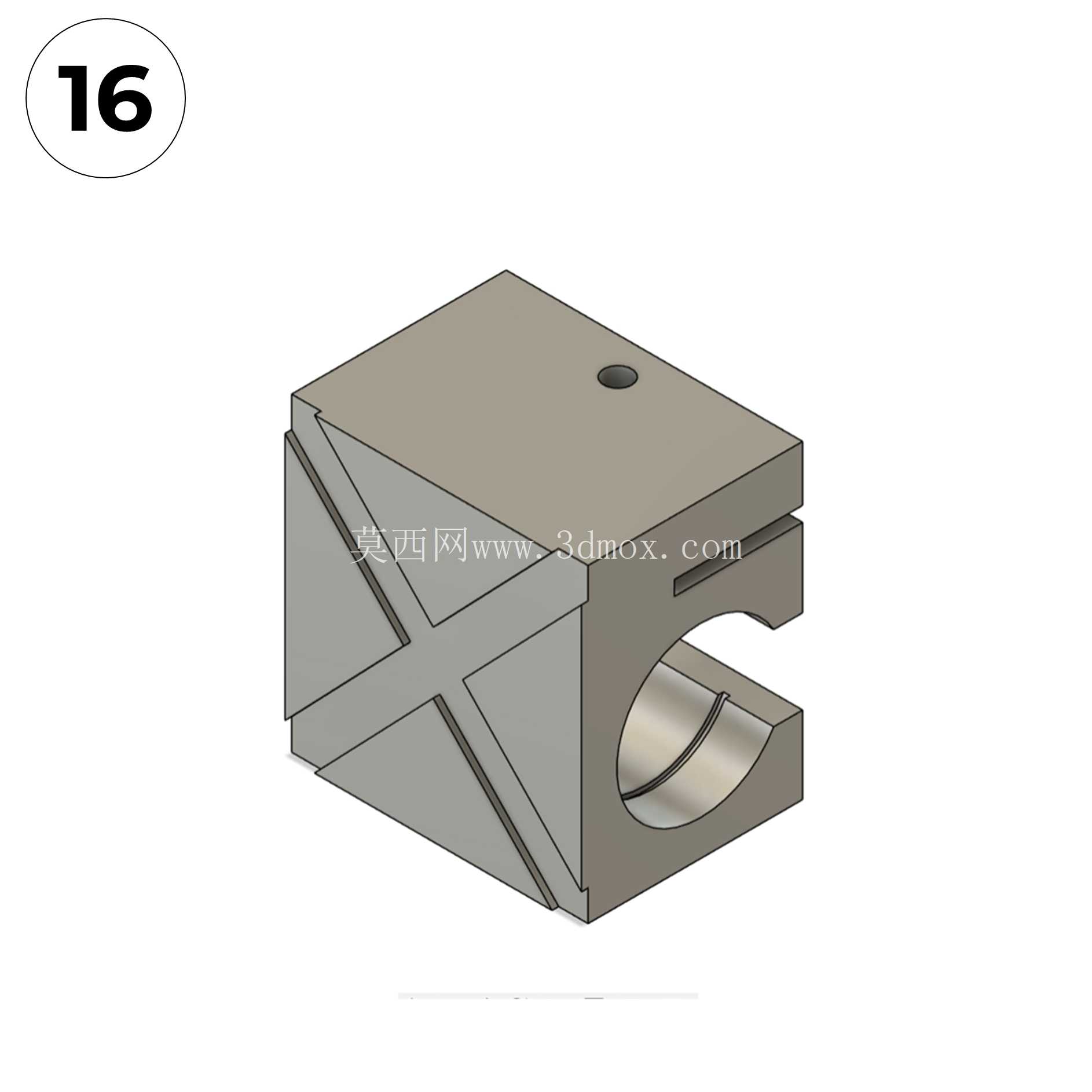

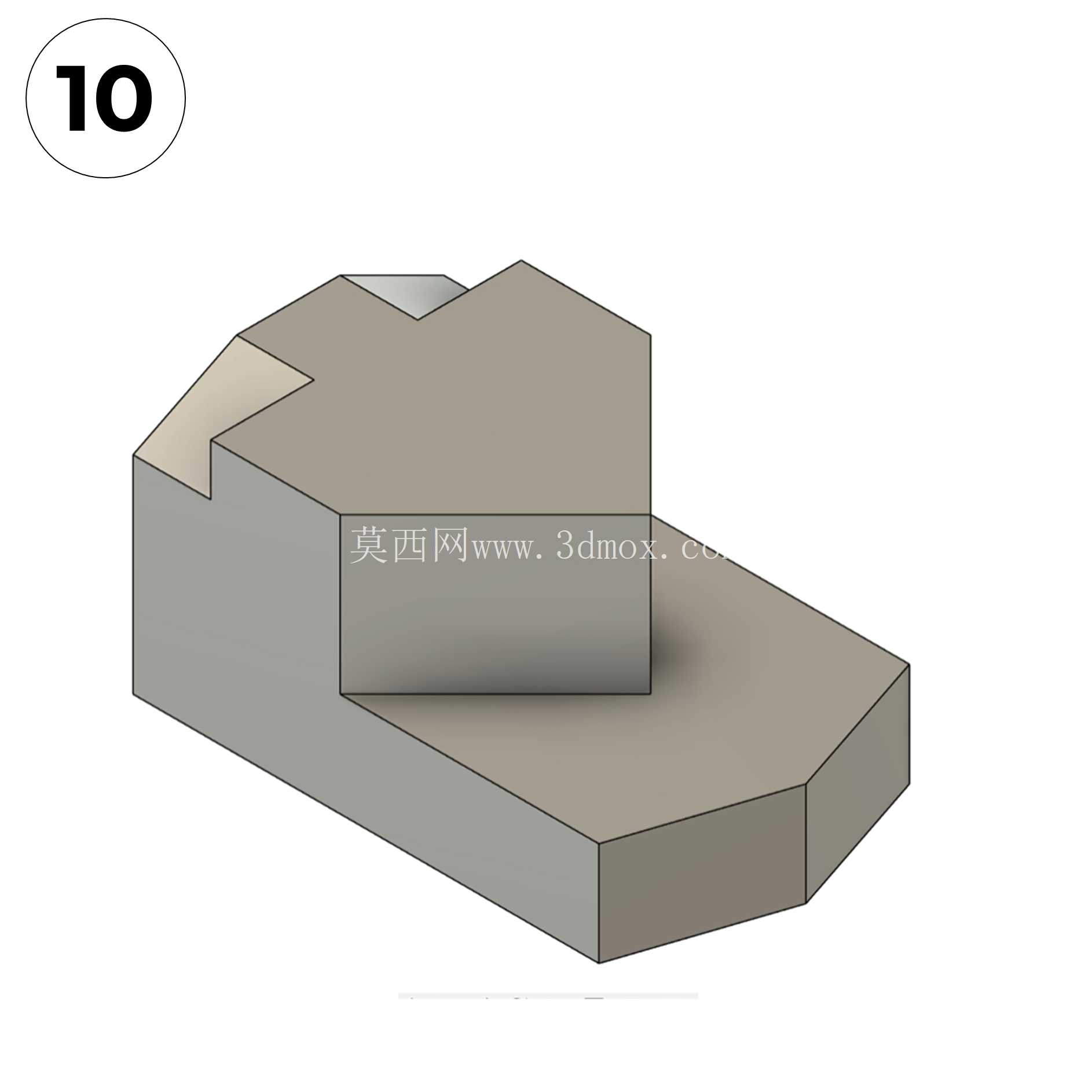

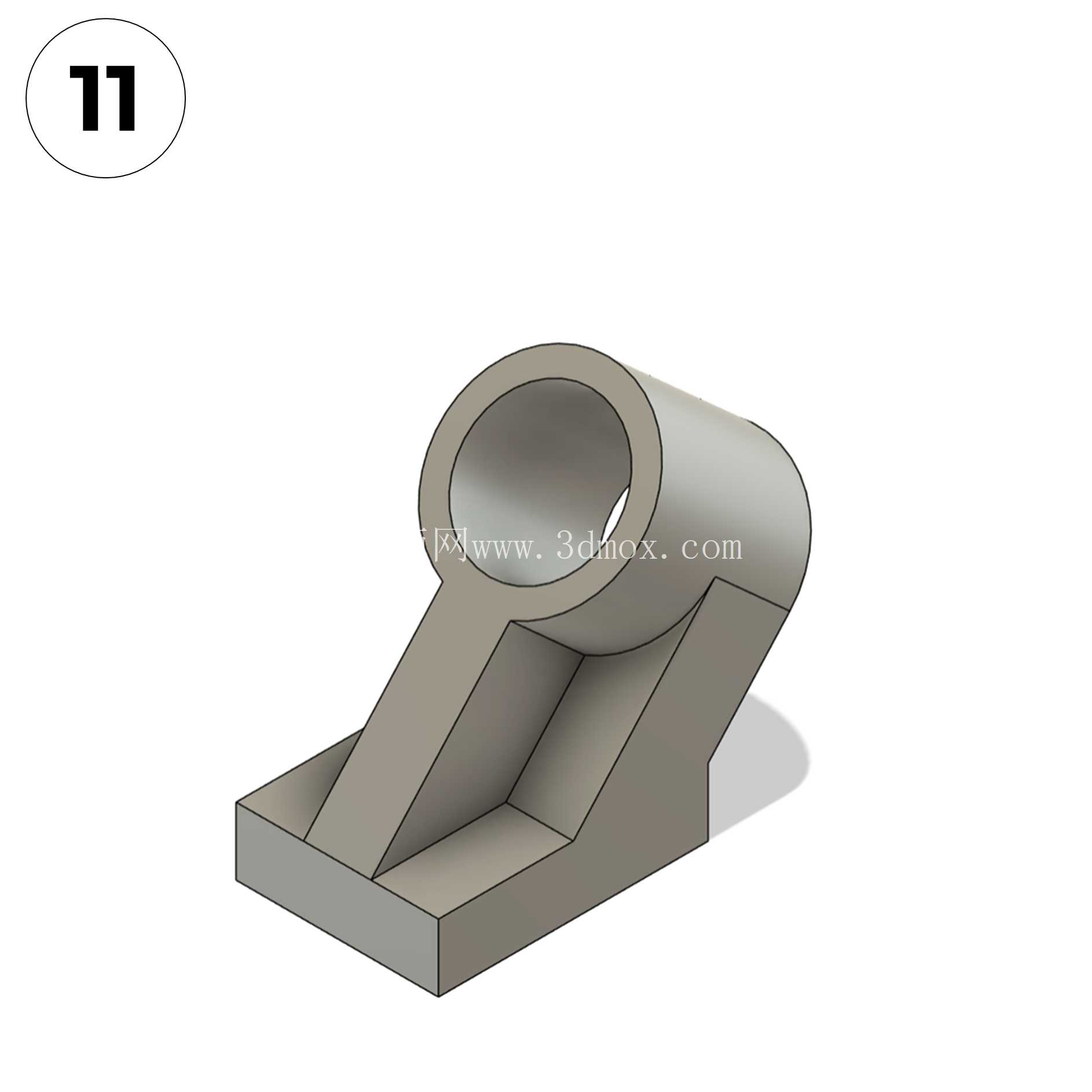

这批练习模型覆盖了机械结构中最常见的几类基础连接、支撑类零件,从日常的工装夹具定位块,到小型设备的铰接支座、带安装法兰的支撑座,再到带限位结构的卡扣件,每一个零件的结构都对应着实际工业场景里的真实使用需求。比如其中的带双耳铰接座,在小型自动化设备的连杆传动机构、工装夹具的翻转压臂结构里十分常见,设计时需要兼顾铰接销轴的装配间隙、安装面的平面度要求,以及受力方向的壁厚分布,避免长期受交变载荷出现根部断裂的问题。还有带定位槽的块状零件,多用于工装夹具的工件定位环节,定位面的公差配合、槽边的倒角处理,都直接影响工件装夹的重复定位精度,建模过程中需要重点关注定位特征的尺寸基准选择,保证加工时基准统一,减少装夹找正的误差。
从设计思路来看,这批模型没有做冗余的装饰性结构,每一处倒角、凸台、安装孔的设置都对应实际的加工与装配需求:比如所有安装孔的端面都做了凸台设计,既可以减少安装面的加工面积,降低铣削加工的工时,也能避免安装面平面度不足导致的装配贴合不严问题;零件的棱边都做了统一的C1倒角,既可以去除加工毛刺避免装配时割手,也能引导零件顺利装入配合位,减少装配卡滞的概率。不同零件的壁厚设计也贴合实际注塑、压铸或者铣削加工的工艺要求,没有出现壁厚突变导致的应力集中区域,也没有设计加工刀具无法到达的封闭内角,完全符合常规机械加工的工艺规范。

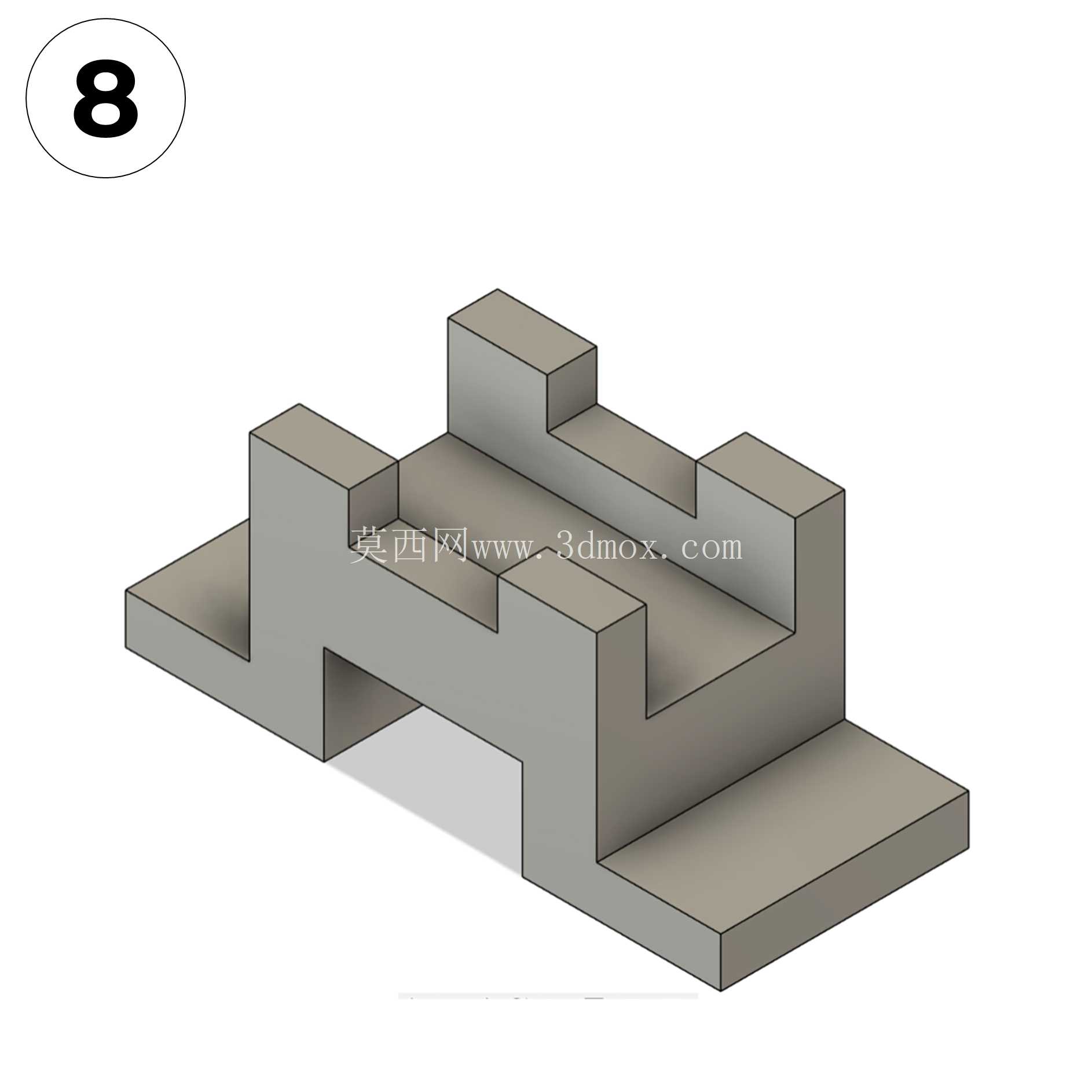

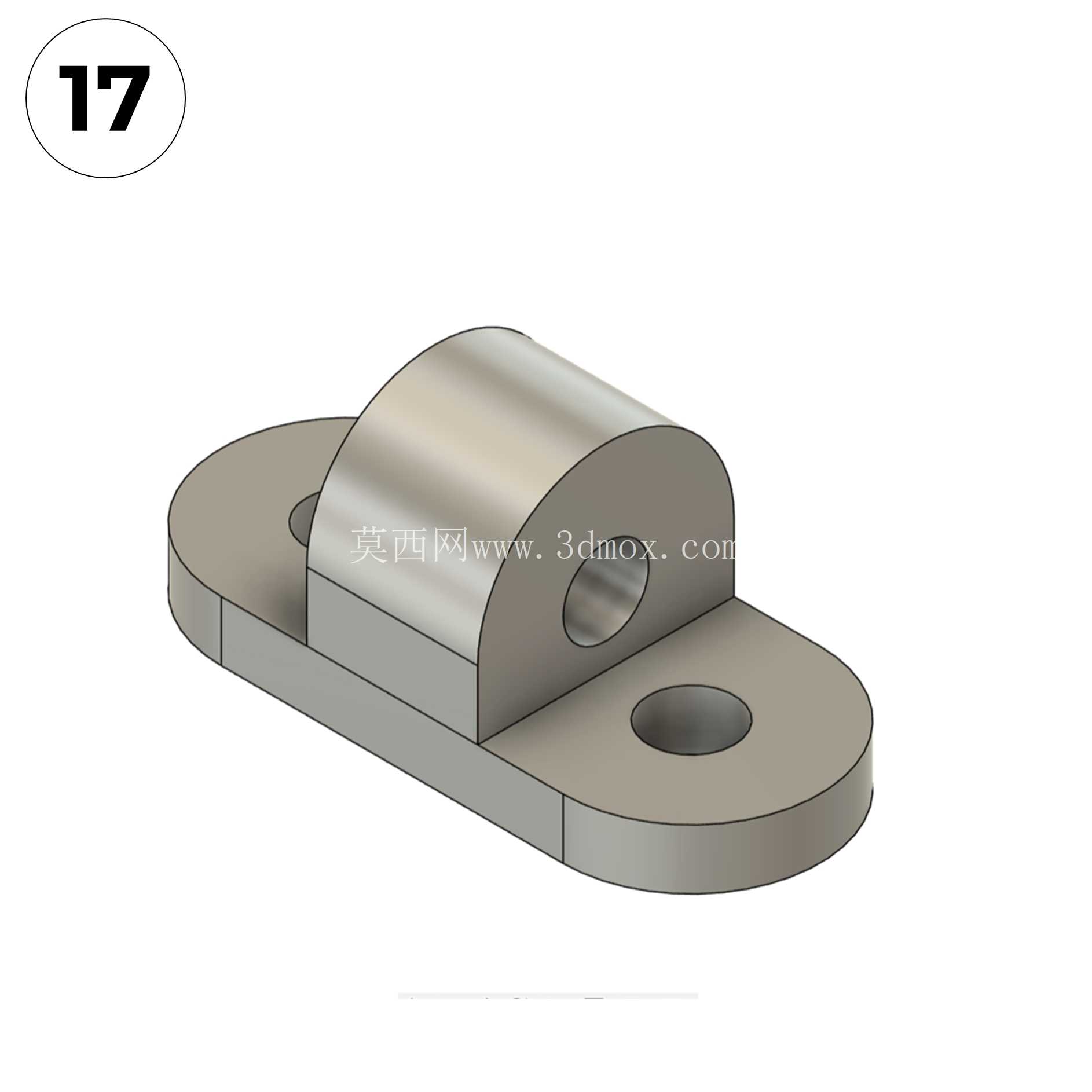

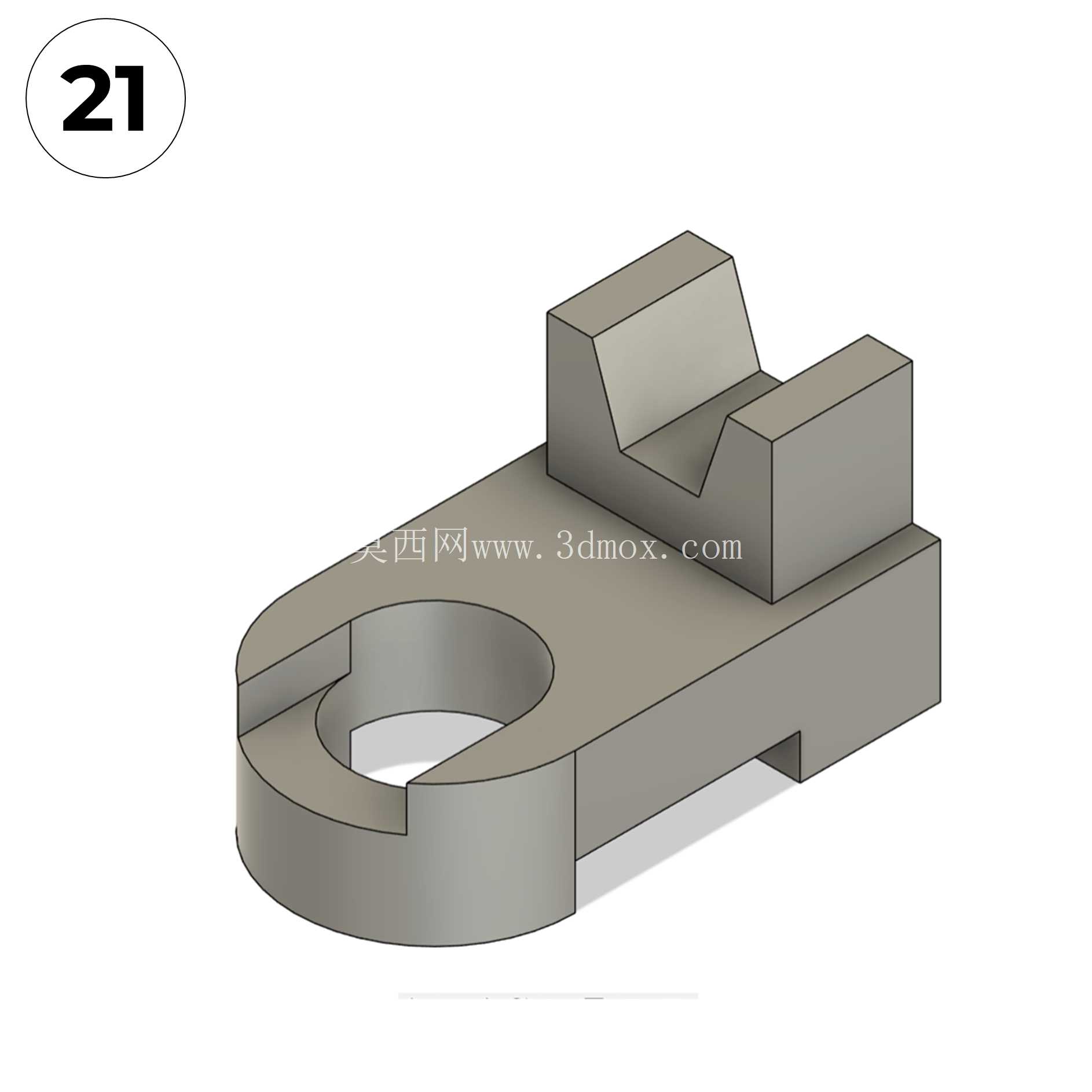

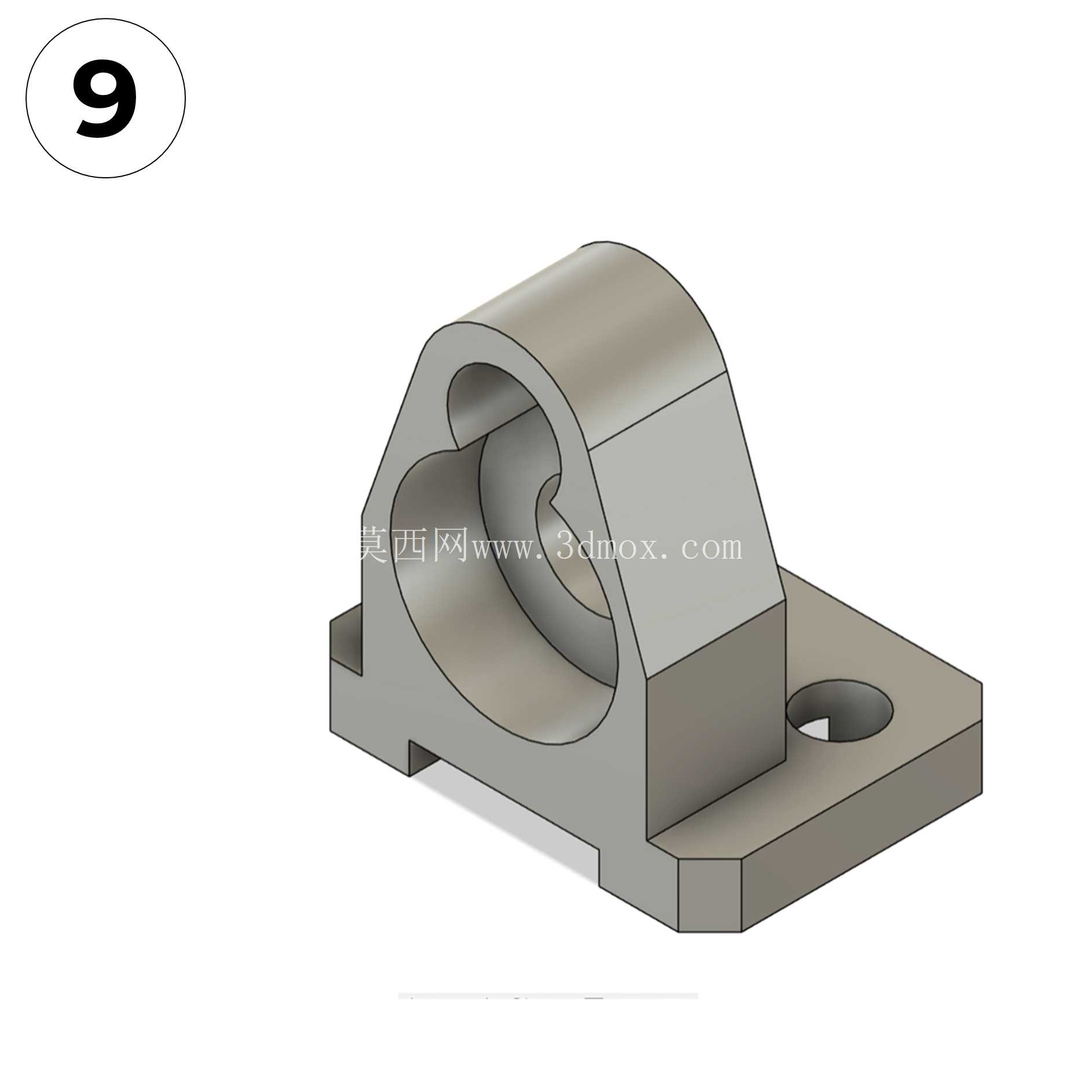

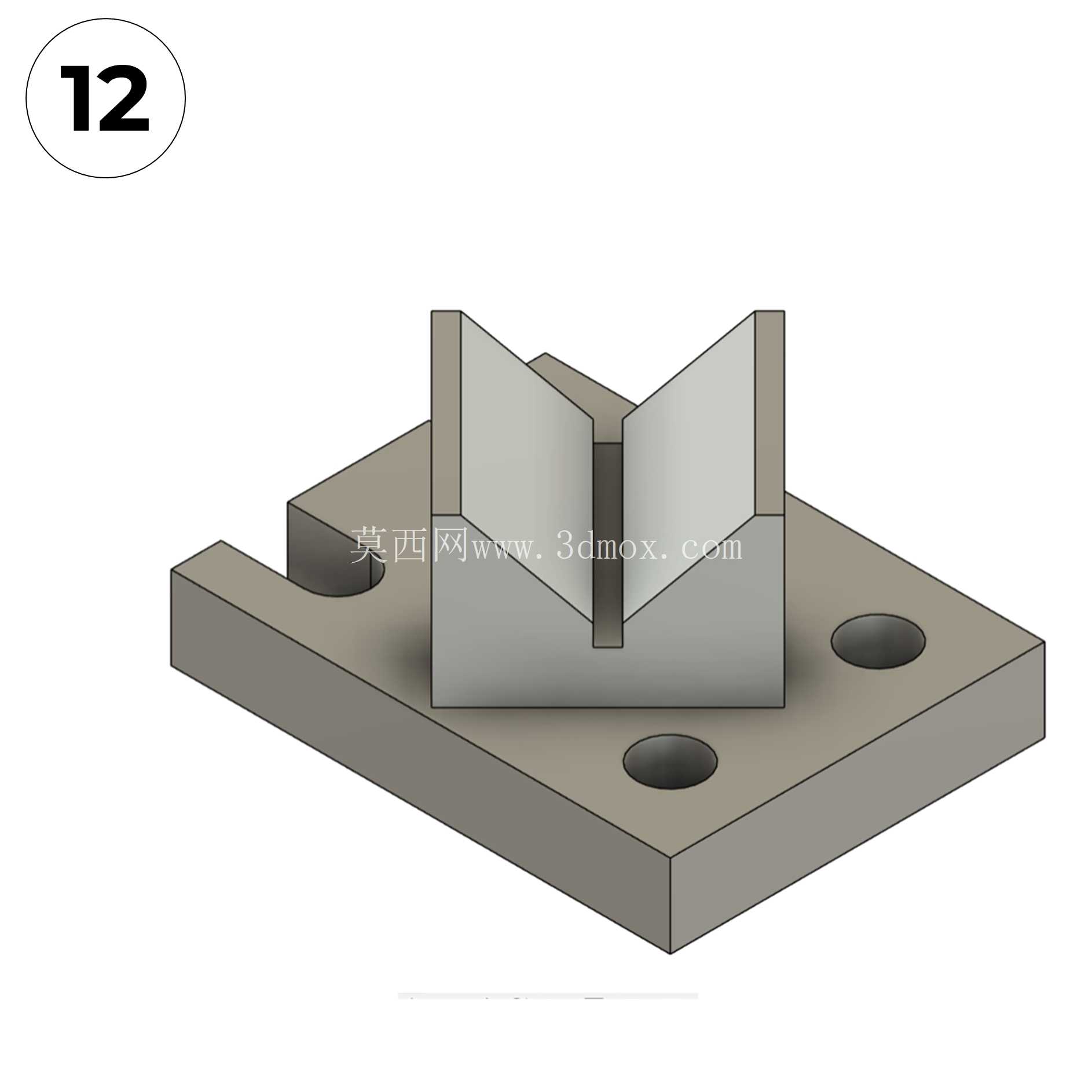

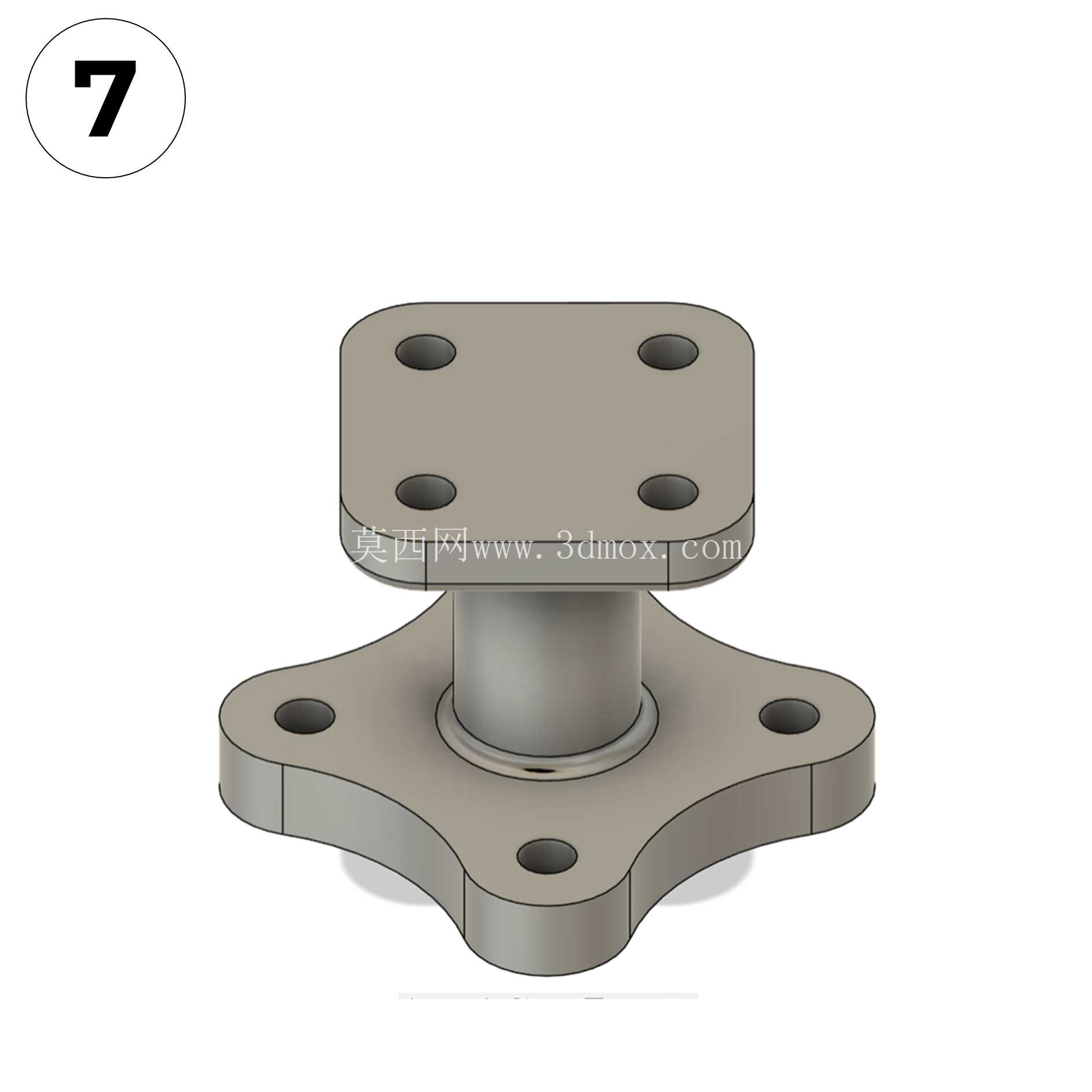

在安装边界方面,这批零件的安装孔位都做了标准化设计,适配常用的内六角圆柱头螺钉规格,安装面的尺寸也预留了足够的扳手操作空间,不会出现螺钉拧紧时没有操作空间的问题。比如其中的方形法兰支撑座,四个安装孔的中心距按照标准模数设计,既可以直接安装在标准铝型材的T型槽上,也可以适配通用的钢板安装平台,铰接孔的尺寸也和常用的销轴直径匹配,不需要二次修改就可以直接用于机构的虚拟装配验证。还有带斜向导向面的卡扣零件,导向角的角度设置在30度,既可以保证装配时的顺利导入,也能保证卡扣卡入后的锁紧力足够,不会轻易松脱,这类结构在小型设备的外壳快拆结构、工装的快速夹紧结构里应用十分广泛。
从建模练习的角度来说,这批零件覆盖了拉伸、切除、旋转、倒角、阵列等最常用的三维建模命令,没有复杂的曲面特征,非常适合初学者熟悉建模的基准选择、特征顺序规划逻辑。练习时可以从零件的功能出发反推建模顺序:先确定零件的安装基准面,再依次构建主体支撑结构、功能配合面、安装固定特征,最后添加倒角、退刀槽等工艺特征,这样的建模逻辑和实际工厂里的零件设计流程完全一致,练完之后可以快速对接实际的设计工作,而不是只会做脱离工艺的外观模型。比如做铰接支座类零件时,要先确定铰接孔的中心轴线作为主要基准,再以此为基准设计安装面的位置、支撑肋板的厚度,这样才能保证铰接孔和安装面的位置公差符合设计要求,避免后续装配时出现连杆运动卡滞、不同心的问题。

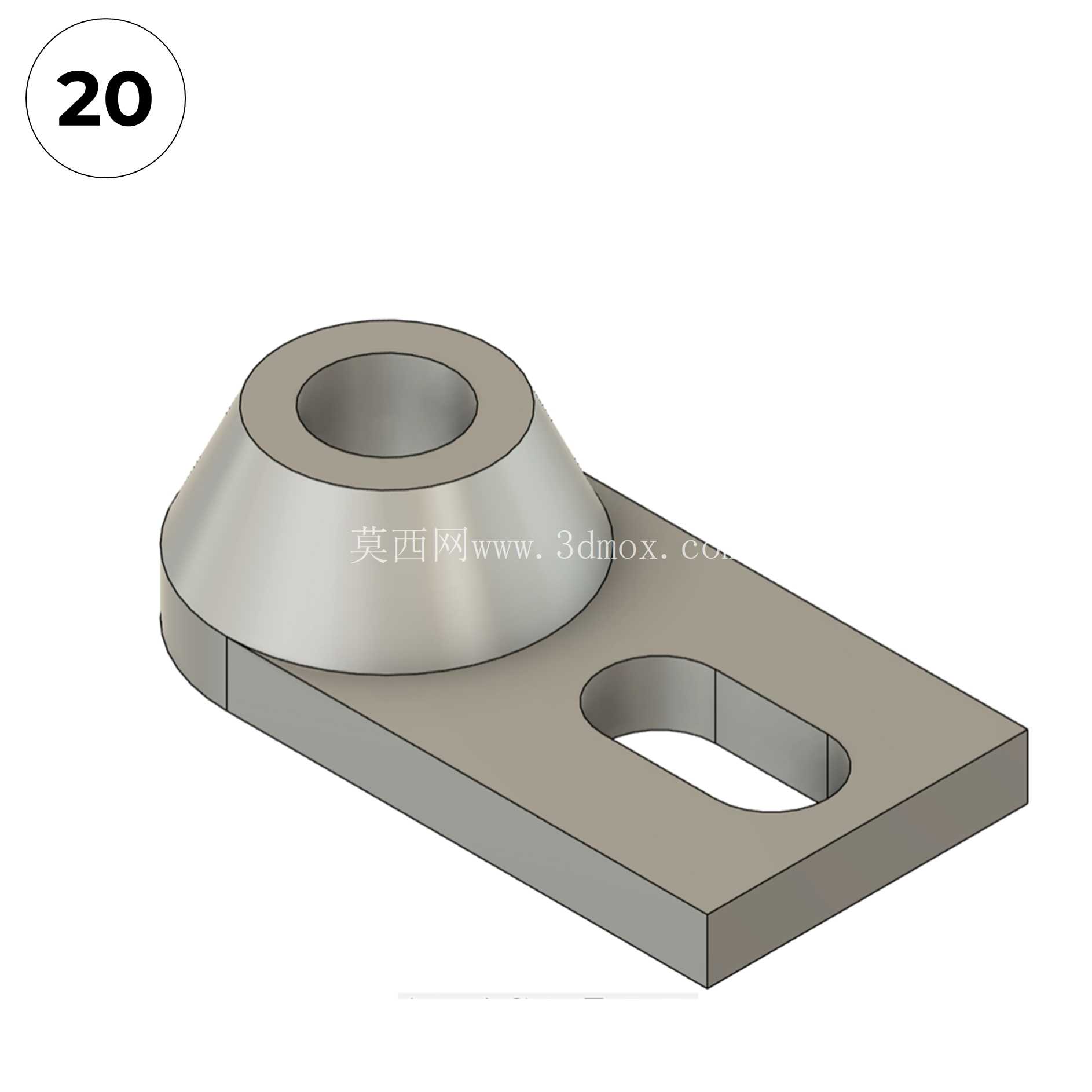

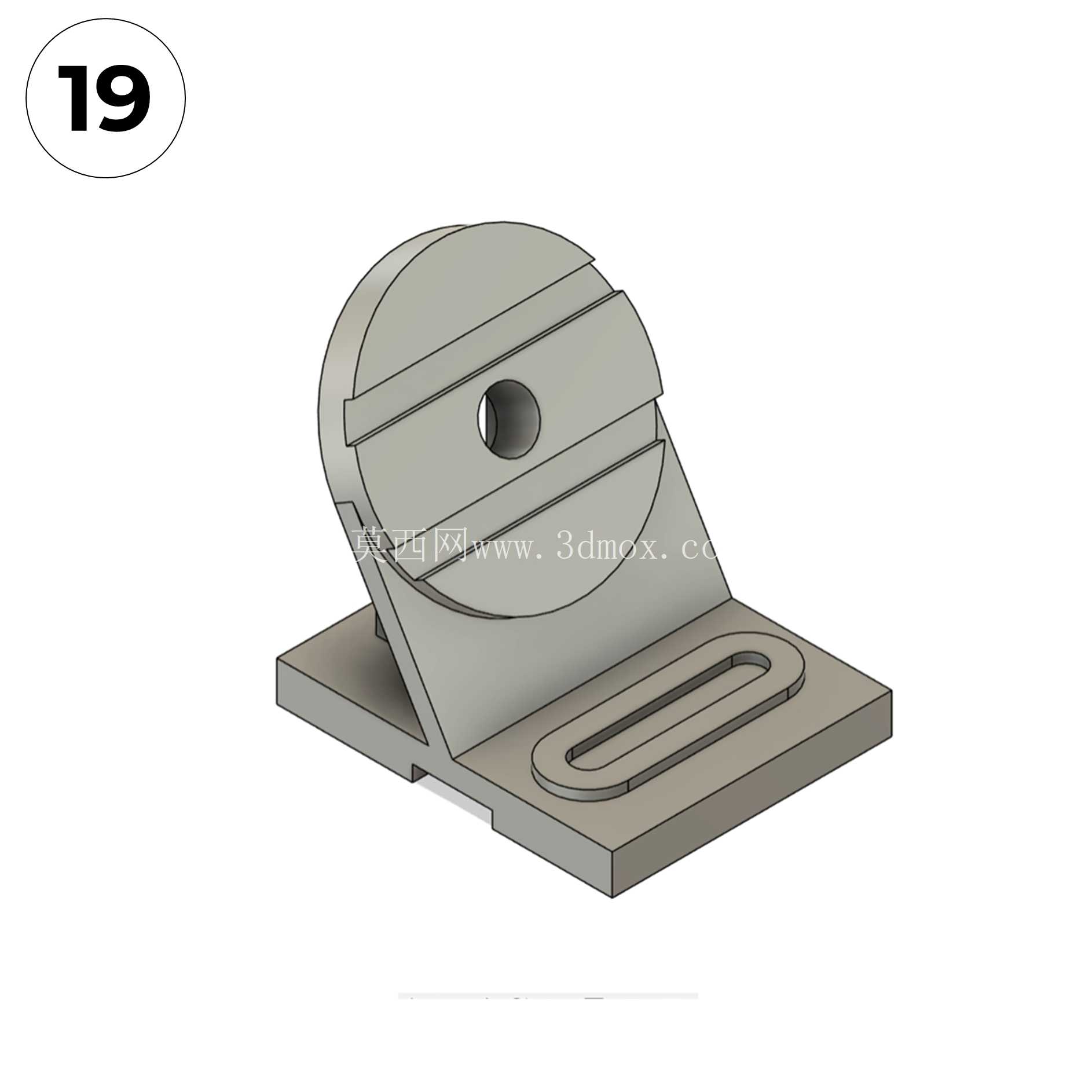

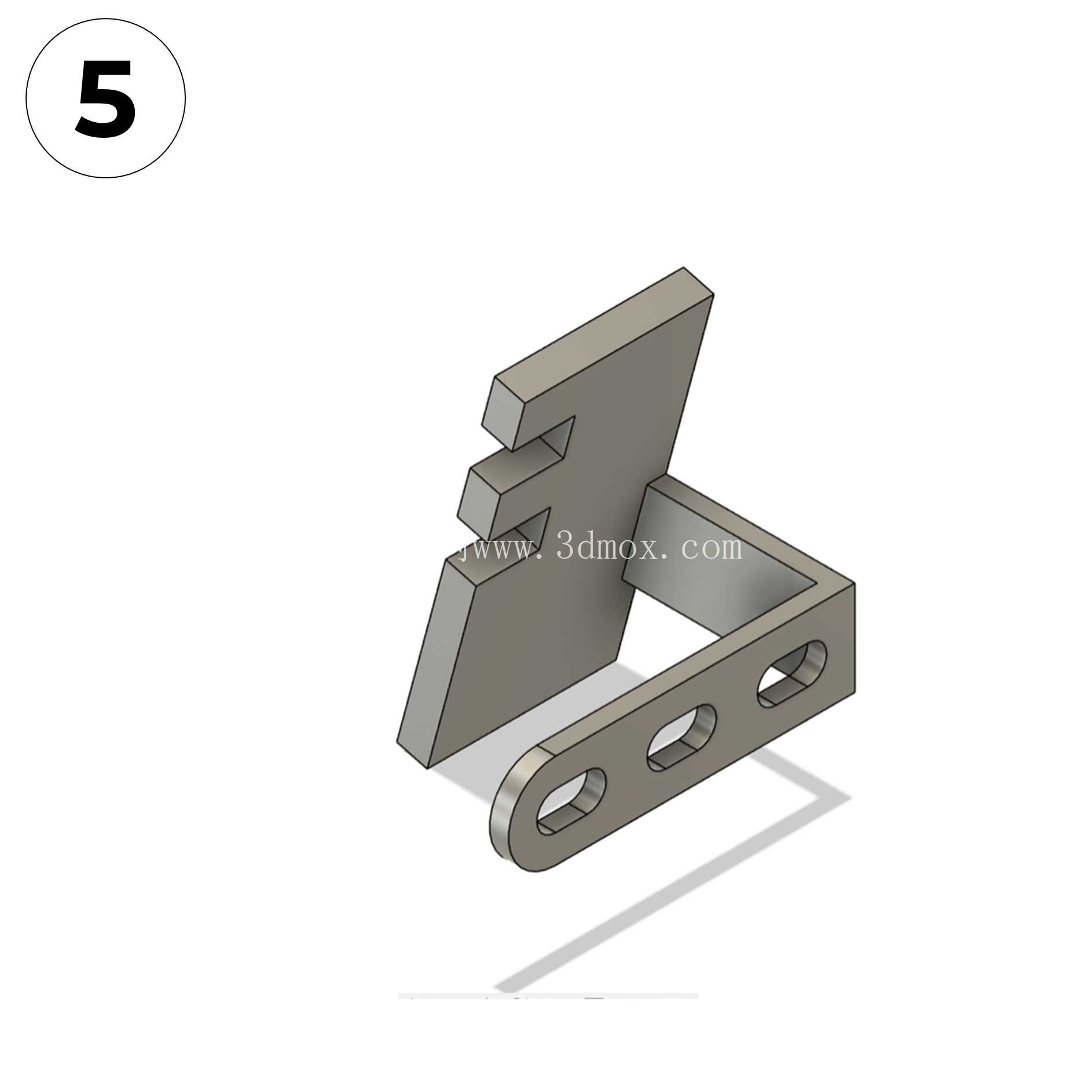

这些零件虽然结构简单,但都是工业设备里用量极大的基础零部件,小到桌面级的小型工装夹具,大到自动化生产线的辅助定位机构,都能看到这类结构的身影。练习建模的过程中,不能只关注外形的相似度,还要理解每一个结构背后的设计原因:为什么这个位置要加肋板?为什么安装孔要做沉头设计?为什么两个配合面之间要预留间隙?把这些问题想明白,才能真正把建模练习的内容转化为实际的设计能力,而不是只会照着图纸描形状。比如其中的带腰型孔的调节支架,腰型孔的长度方向对应机构的调节行程,孔的宽度和调节螺钉的直径匹配,设计时还要考虑锁紧时的垫片接触面积,避免锁紧时压坏零件表面,这些细节都是实际设计中必须考虑的内容,也是练习时需要重点关注的点。
