法兰式带侧装接口机械连接支座结构

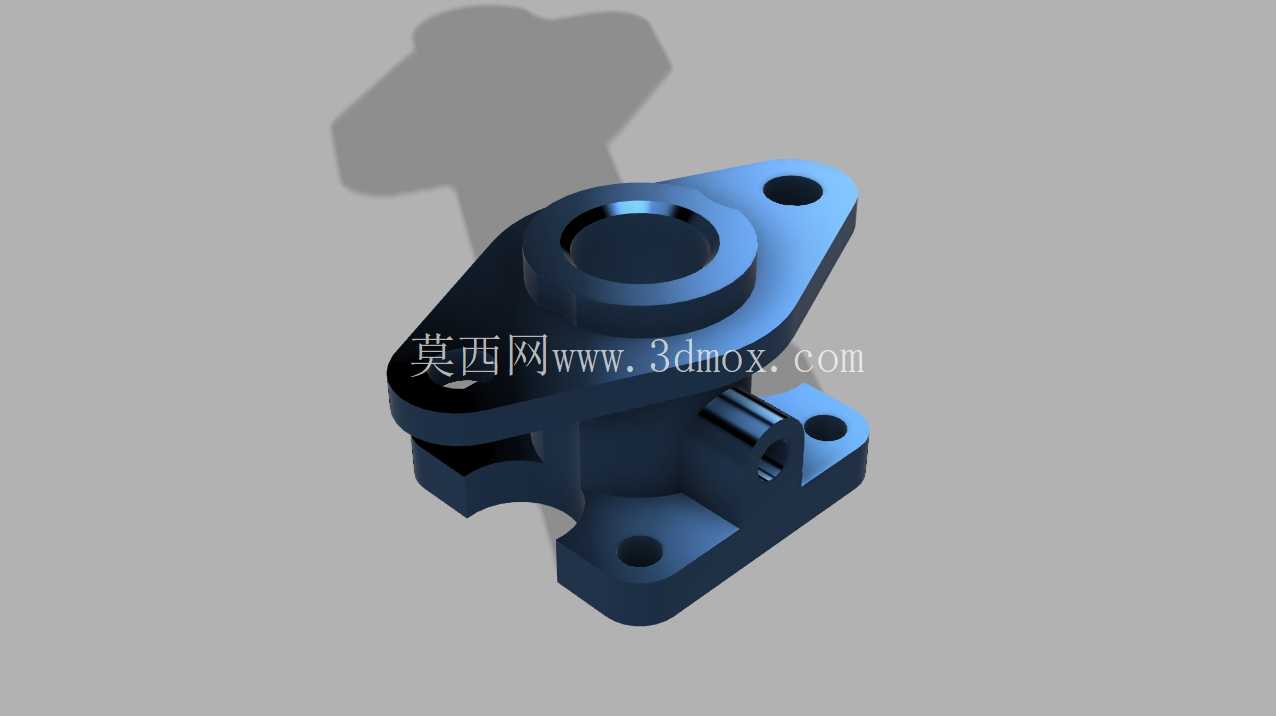

　　这类带侧装接口的法兰式连接支座，常见于中小型凸轮传动机构、轻工自动化输送线的动力转接部位，也会出现在小型内燃机的辅助传动单元、台式加工设备的进给模块中，作为轴系与外部执行构件的中间连接载体，承担轴端支撑、动力换向、外接管路或传感器安装的多重作用。从结构本身来看，主体采用一体化铸造成型后做机加工的工艺路线，上部的同轴通孔是核心的轴系安装位，孔壁预留的台阶结构用于安装轴套或者滚动轴承，避免转轴直接与支座本体摩擦，降低长期运行的磨损量，孔的端面做了精车处理，能保证轴承安装后的端面跳动控制在公差范围内，减少轴系运转的振动。上部的菱形法兰安装边设置了两个对称的光孔，用于将整个支座固定在设备的主机架或者安装面板上，法兰边与主体衔接的位置做了圆角过渡，避免应力集中导致的安装边断裂，这两个安装孔的孔位公差按照H7级精度设计，能保证安装后支座的轴孔与主机架上的对应轴系保持同轴度，不会出现别劲的情况。下部的L型安装基座是整个零件的第二固定点位，基座上预留的单个光孔用于辅助定位，抵消上部法兰安装后可能出现的周向转动趋势，基座的底面做了铣平处理，安装时能与安装面完全贴合，不会出现翘曲导致的支座倾斜。

　　侧面突出的带开槽凸台结构，是专门用于安装凸轮触发的行程开关或者位置传感器的安装位，凸台上的开槽可以调整传感器的前后安装位置，适配不同行程的凸轮触发需求，凸台的安装面与上部轴孔的中心距经过严格计算，保证凸轮转动到指定角度时能准确触发传感器，不会出现信号误触发或者触发不到位的情况。设计这类支座的时候，首先要确定上部轴孔的内径尺寸，这个尺寸由所支撑的转轴直径决定，同时要核算轴孔的长度，保证轴承安装后有足够的支撑跨度，避免转轴悬臂过长出现挠度变形；其次要确认法兰安装边的孔位中心距，这个尺寸必须匹配所安装设备的机架预留孔位，不能出现安装干涉；下部基座的安装孔位置要结合整个支座的重心分布来设置，保证固定后整个零件的重心落在两个安装点位的支撑范围内，减少运行时的振动传递。

　　侧面凸台的位置设计需要结合凸轮的轮廓尺寸，保证传感器安装后，触发端与凸轮轮廓的间隙在1-2mm之间，间隙过大会导致触发不灵敏，间隙过小则会出现凸轮与传感器刮碰的问题。整个零件的壁厚设计遵循均匀过渡的原则，主体壁厚保持在5-8mm之间，安装边和凸台位置适当加厚到10mm左右，既保证整体的结构强度，又不会因为壁厚差异过大导致铸造时出现缩孔、砂眼等缺陷。在实际应用场景中，这类支座往往不需要承受过大的径向载荷，主要承担轴系的定位和辅助支撑作用，因此材质多选用灰铸铁或者压铸铝合金，灰铸铁版本的减震性更好，适合有轻微振动的加工设备场景，铝合金版本的重量更轻，适合对整机重量有要求的自动化输送设备。

　　安装时需要先将轴承压入上部轴孔，再穿入转轴和凸轮组件，之后先固定上部法兰的两个安装螺栓，调整好支座的水平度后再紧固下部基座的安装螺栓，最后在侧面凸台上安装传感器，调整好触发间隙后锁紧传感器的固定螺丝。这类结构的设计难点在于多个安装面的形位公差控制，上部轴孔的轴线与下部基座底面的平行度、与侧面凸台安装面的垂直度都有严格要求，如果公差超差，会导致转轴转动卡滞、传感器触发不准等问题，因此在建模阶段就要把这些形位公差要求融入到特征设计中，比如轴孔的同轴度、安装面的平面度都要在三维模型的特征属性里标注清楚，方便后续加工时做工艺参考。另外，零件上所有的锐边都做了R0.5的倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升零件的疲劳强度。
