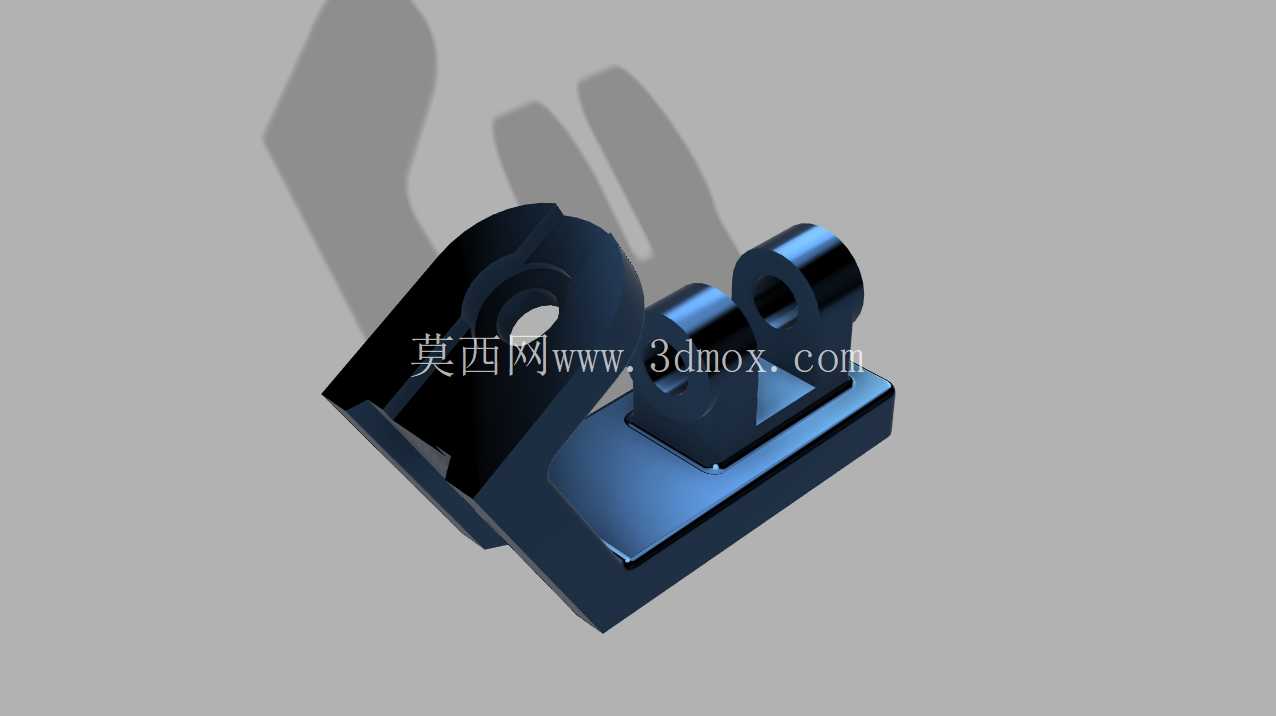

双铰接支座式机械连接固定结构件

该结构件属于机械传动系统中的铰接式连接支座类零件，主要应用在凸轮传动机构、小型自动化执行模组、工装夹具定位单元以及教学实训类机械拆装平台中，承担相邻运动构件的铰接支撑、载荷传递与位置固定功能。从实际工况适配角度看，这类支座常布置在设备机架的安装基准面上，上方两个带同轴孔的铰接耳分别对应两个独立的摆臂构件，摆臂绕孔轴做定角度往复摆动时，支座整体需要承受摆臂传递来的径向载荷、周期性冲击载荷以及小幅扭转力矩，因此底座部分采用了宽幅平底设计，增大与安装面的接触面积，降低单位面积压应力，避免长期运行后安装基面出现压溃变形。

设计过程中首先确定的是安装边界约束：底座底面为全平面加工基准，预留的安装孔位适配常规M4-M6规格的内六角紧固螺钉，可直接固定在铝型材机架、钢制安装平台或者工装基板上，底座整体宽度控制在60mm区间内，长度方向不超过80mm，高度方向从安装基面到铰接孔中心的距离为42mm，能够适配多数小型传动机构的安装空间要求，不会与周边的传动杆、传感器走线槽等构件发生运动干涉。两个铰接耳的孔位同轴度公差控制在0.02mm以内，孔内壁做了粗糙度Ra1.6的加工要求，减少与铰接销轴的配合磨损，延长构件的维护周期；两个铰接耳之间预留了12mm的摆臂安装间隙，可适配厚度10mm以内的摆臂构件，间隙处可加装耐磨铜套或者自润滑轴套，满足不同转速、不同载荷工况下的使用需求。

从结构受力优化角度，底座与铰接耳的过渡位置采用了大圆角过渡设计，避免直角位置出现应力集中，在承受周期性冲击载荷时不会从根部发生断裂失效；左侧的立板结构与底座为一体化成型结构，立板上的通孔可作为辅助定位孔或者线缆固定孔使用，也可加装行程开关触发块，实现摆臂摆动极限位置的信号检测。整体结构采用对称式布局思路，除左侧辅助立板外，核心铰接部分的重心落在底座安装面的中心区域，设备运行时不会产生额外的偏载力矩，降低紧固螺钉的受力负荷，避免长期运行后出现螺钉松动、支座偏移的问题。

在实际装配场景中，这类支座不需要额外做定制化的安装基面加工，只要安装面平面度达到0.1mm/100mm的要求即可直接装配，铰接销轴与孔的配合选用H7/g6的间隙配合，既保证摆臂转动灵活，又不会出现过大的配合间隙导致传动精度下降。针对教学实训场景，该结构件的外形特征清晰展示了铰接支座的典型设计逻辑，包括安装基准选择、应力集中规避、配合公差选取、运动间隙预留等核心设计要点，可作为机械设计、数控加工、CAD建模课程的实操案例使用；在工业实际应用中，这类支座常替换小型自动化设备中定制化的焊接支座，一体化的成型结构不需要后续焊接、校形工序，加工精度更容易保证，装配效率更高，同时后期维护时可直接整体更换，不需要对机架部分做二次加工。

结构细节上，铰接耳的外侧做了倒角处理，方便销轴装配时的导向导入，底座的边缘也做了小倒角去毛刺处理，避免装配过程中划伤操作人员或者损坏相邻构件的表面涂层；整体壁厚设计均匀，最薄位置壁厚不小于3mm，既保证了结构刚性，又不会造成材料浪费，适合采用压铸、铣削加工或者3D打印等多种加工方式制作，可根据实际使用场景的载荷要求、加工批量选择对应的加工工艺。在凸轮传动机构中使用时，该支座作为摆杆的固定支撑端，凸轮转动带动摆杆摆动时，支座的刚性直接影响整个凸轮机构的传动精度，因此设计时通过有限元受力分析验证，在额定100N的径向载荷下，铰接孔位置的形变量不超过0.01mm，完全满足小型凸轮机构的传动精度要求，不会因为支座变形导致摆杆与凸轮的接触位置偏移，出现传动卡顿、磨损加剧的问题。
