立式商用豆浆研磨设备结构设计

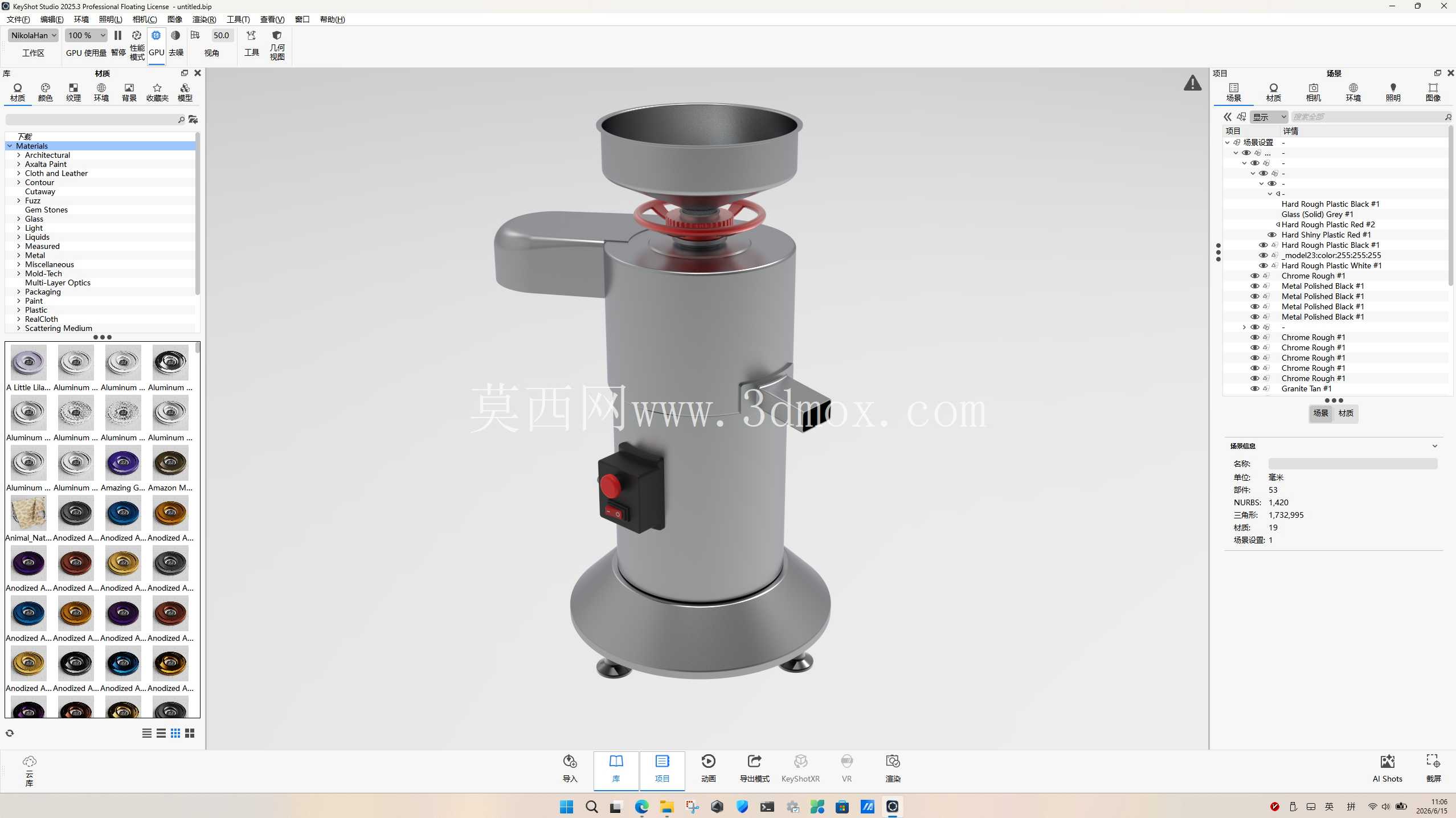

　　这款立式研磨设备主要面向餐饮门店、小型豆制品加工作坊的日常制浆场景，可完成浸泡后大豆的连续研磨作业，替代传统石磨或卧式研磨设备的部分功能，适配现制豆浆、豆花等豆制品前端制浆工序的使用需求。设备整体采用立式圆柱主体结构，底部设置带防滑脚垫的圆形支撑底座，安装时仅需平整硬质台面即可放置，无需额外预埋固定螺栓，底座直径控制在常规操作台面可容纳的范围内，整体高度适配成年人站立操作的舒适区间，顶部进料斗为敞口扩径设计，可承接单次1-2kg的浸泡大豆投料量，投料时无需额外辅助工具，直接倾倒即可进入研磨腔。

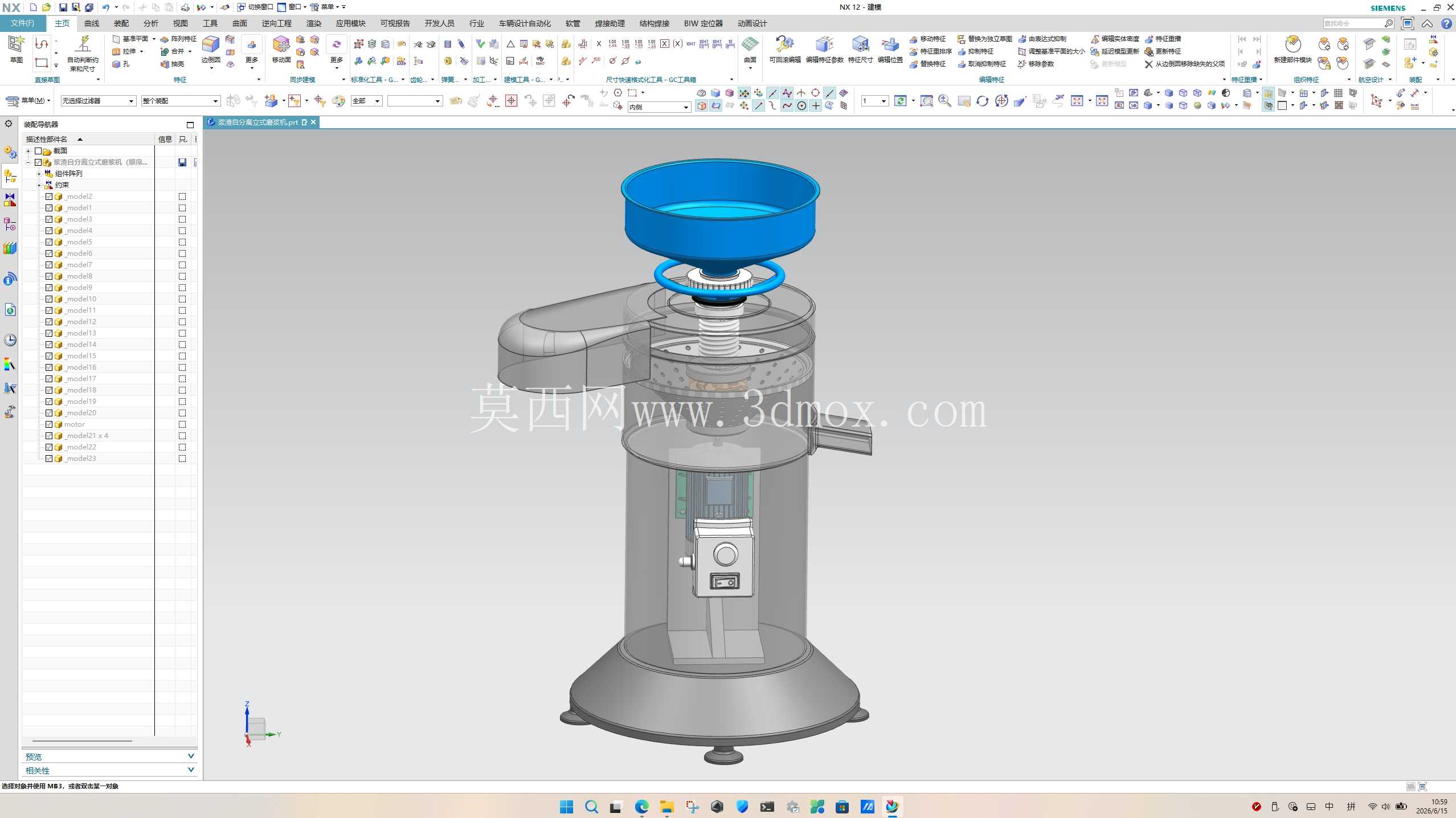

　　从结构设计逻辑来看，设备将驱动电机内置在圆柱主体腔体内，通过垂直传动轴直接连接顶部研磨组件，相比卧式传动结构减少了齿轮换向环节，可降低传动过程中的动力损耗，同时垂直布局能让研磨后的浆料依靠自重从侧部出浆口自然流出，无需额外设置浆料输送泵，简化了整机管路结构。侧部出浆口采用斜向下的导流设计，出浆角度对准常规接浆桶的开口范围，可避免浆料飞溅，出浆口末端做了圆弧过渡处理，减少浆料挂壁残留。设备侧部设置的控制开关采用带防水罩的翘板结构，操作位置距离底座高度符合人体工学操作范围，操作人员站在设备正前方无需弯腰或抬手即可完成启停操作，开关周边做了凸起的防水挡边，可避免制浆过程中溅出的水或浆料渗入开关内部引发电路故障。

　　顶部研磨组件的调节结构设置在进料斗下方，通过旋转调节环即可调整动磨盘与定磨盘的间隙，适配不同粗细要求的制浆需求，调节时带有清晰的档位触感，操作人员无需借助量具即可快速调整到常用研磨精度。主体外壳采用拉丝不锈钢材质，表面做了哑光处理，日常使用中沾附的浆料、水渍可直接用湿抹布擦拭清理，外壳接缝处均做了折弯翻边处理，无外露的尖锐边角，避免清洁或操作过程中划伤操作人员。底部支撑脚垫采用可调式橡胶结构，可根据放置台面的平整度微调四个脚垫的高度，保证设备运行时整体处于水平状态，降低研磨过程中因重心偏移产生的振动与噪音，脚垫的橡胶材质可起到阻尼缓冲作用，减少设备运行时振动向台面的传递，避免台面上放置的其他容器因振动移位。

　　设备的研磨腔采用快拆式结构设计，日常清洁时无需借助专用工具即可拆下动磨盘与定磨盘，清理磨盘缝隙中残留的豆渣，避免残留物料变质影响后续使用的食品卫生安全，磨盘采用高硬度耐磨合金材质，长期研磨硬质大豆也不易出现沟槽磨损，可保证长期使用后的研磨精度一致性。从安装边界来看，设备放置时后侧需预留不小于10cm的散热空间，保证内置电机工作时产生的热量可自然散发，侧部出浆口方向需预留足够的接浆容器放置空间，顶部进料斗上方无需预留额外操作空间，投料时从正前方即可完成操作，整体占地面积不足0.1平方米，非常适合小型餐饮门店操作空间有限的使用场景。设备的供电线路从底座后侧引出，走线位置避开了出浆口与操作区域，可避免操作过程中碰落电线或浆料溅到电源插头上，提升使用过程中的安全性。
