基于ESP32的Quarky教育机器人控制板

这款控制板的核心定位是面向STEM教育场景的开源硬件载体，在中小学科创课堂、青少年创客工坊、高校工程实践入门课程中都有极高的适配性，既可以作为独立的交互演示终端，也能作为小型移动机器人、创意交互装置的核心控制单元，适配从基础编程入门到复杂智能项目开发的全阶段学习需求。

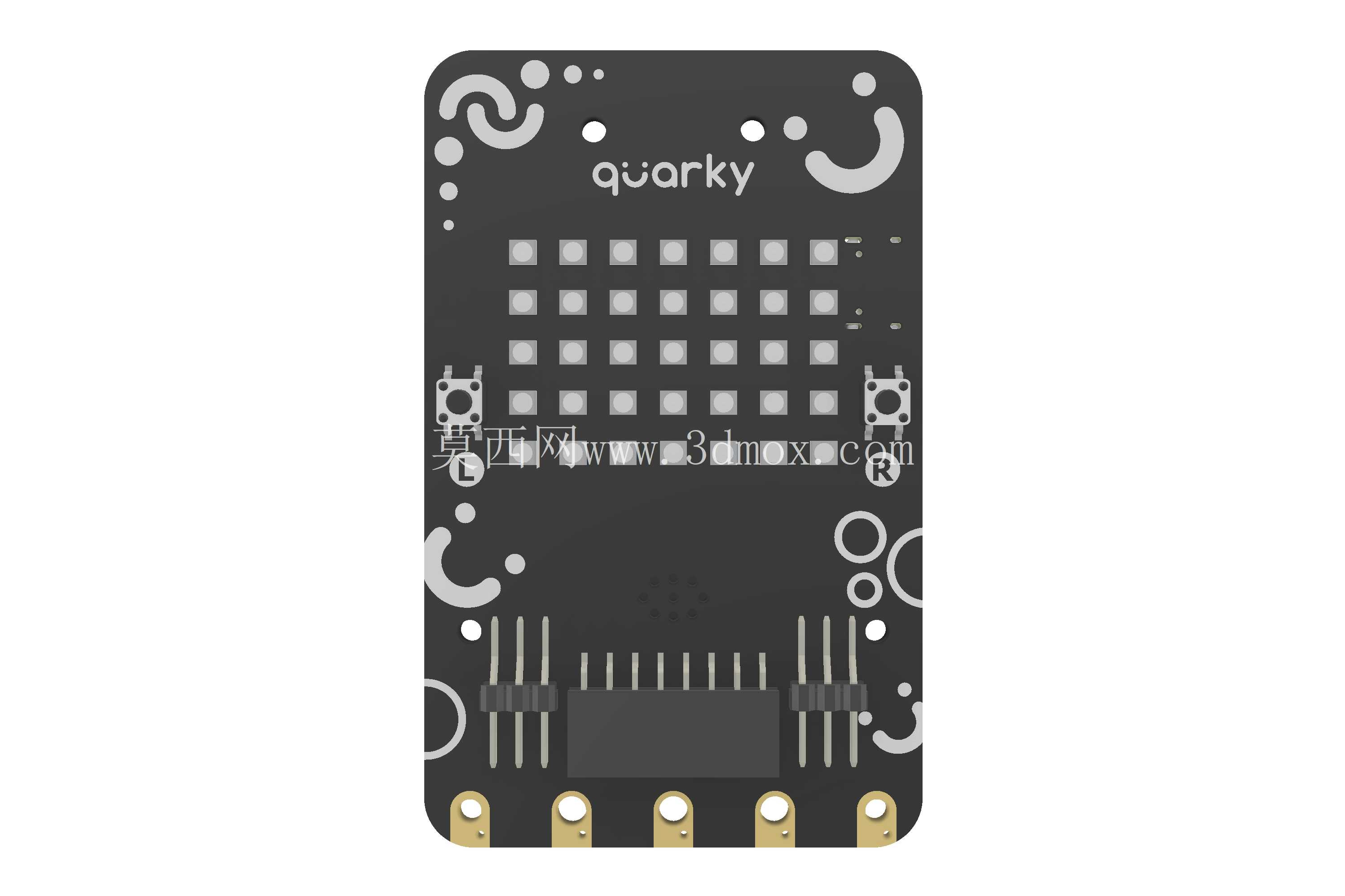

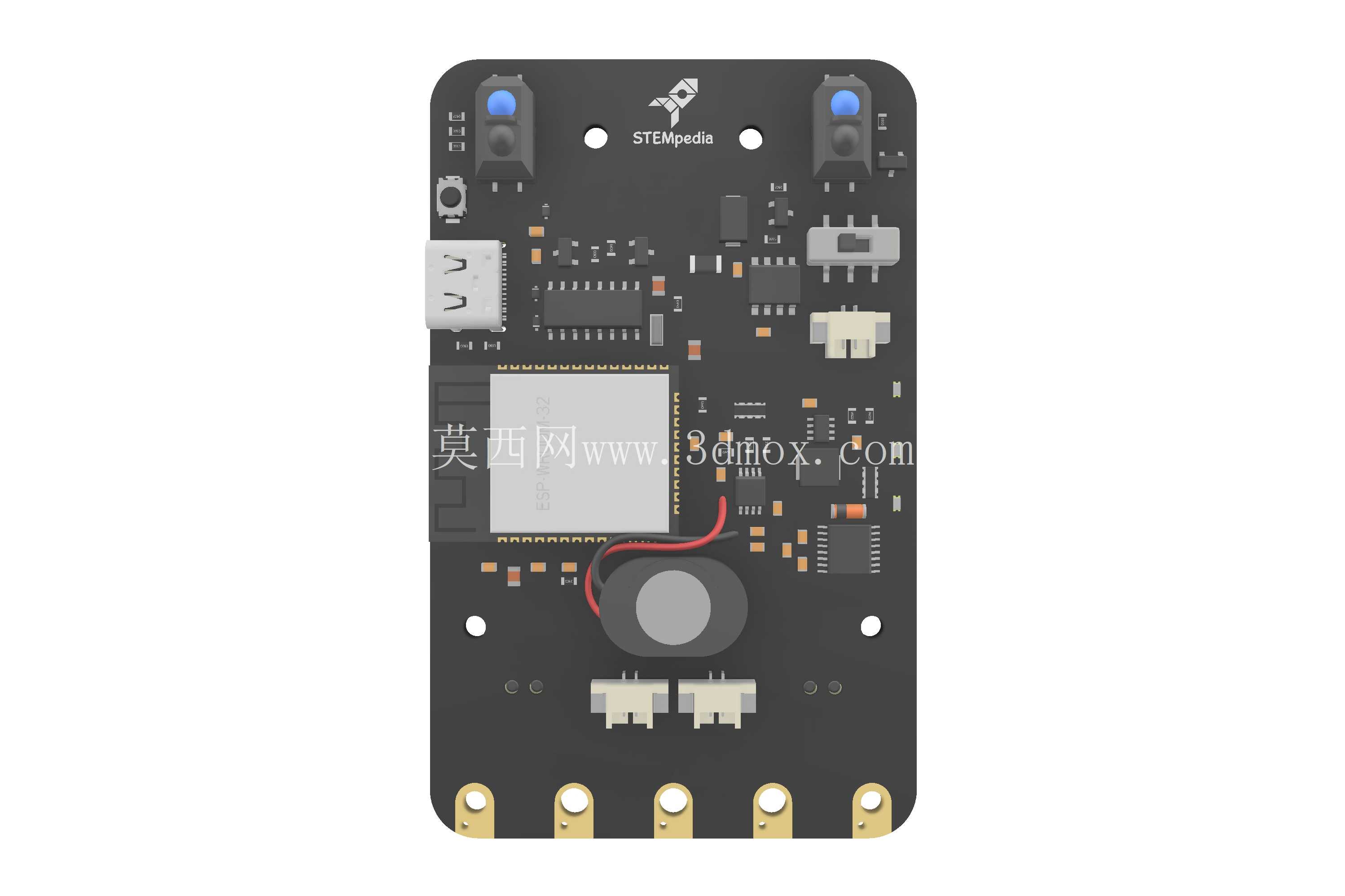

从功能配置来看，板载集成的7×5 RGB LED矩阵是最直观的交互输出单元，不需要外接显示模块就能实现字符滚动、图案显示、状态灯效反馈等功能，足够支撑入门阶段的输出类实验；板载的接近传感器与红外传感器省去了外接传感模块的接线麻烦，可直接实现障碍物检测、手势识别、红外遥控接收等基础交互功能，配合触摸输入引脚，能快速搭建触摸交互类创意作品；预留的电机端口可直接驱动两路直流减速电机，不需要额外搭建电机驱动电路，搭配常见的小车底盘就能快速组装成可编程移动机器人；板载扬声器可实现简单的音效播放、蜂鸣提示，配合电池供电接口，整套系统可以脱离外接电源独立运行，完全满足户外展示、移动类项目的使用需求。

在设计思路上，这款控制板充分考虑了教育场景的使用特殊性，整体布局将易损的外接接口全部布置在板边位置，核心元器件集中在板体中部，既降低了学生插拔接线时碰掉核心元件的概率，也方便后续的故障排查与维修；板边预留的固定孔位完全匹配通用创客结构件的安装孔距，可直接固定在亚克力、铝型材搭建的创客项目机架上，不需要额外设计转接支架；所有外接引脚都做了丝印标识，即使是没有电路基础的初学者，也能对照丝印快速完成接线，降低入门阶段的接线错误率。主控选用ESP32方案，除了支持块编程与Python两种编程模式适配不同学习阶段的用户外，板载的Wi-Fi与蓝牙模块还能实现物联网、无线遥控类拓展项目，不需要额外加装无线通信模块，大幅降低了拓展项目的搭建成本。

从安装边界与外形尺寸来看，板体采用圆角矩形设计，避免尖锐边角在课堂使用中造成划伤，整体长宽尺寸适配常见的开源硬件外壳规格，可直接装入通用的3D打印保护壳中，在学生日常携带、课堂实操过程中能有效保护板体不受磕碰；底部的排针采用标准2.54mm间距设计，既可以直接插在面包板上做原型实验，也能通过杜邦线连接各类外接模块，兼容市面上绝大多数开源电子配件；电池供电接口做了反接保护设计，避免初学者接反电源烧坏板体，电机驱动端口也做了过流保护，即使电机堵转也不会轻易烧坏主控电路，大幅降低了教学场景下的硬件损耗率。

在实际项目应用中，这款控制板既可以单独作为交互核心，制作成智能徽章、环境监测终端、桌面互动摆件等小型创意作品，也可以搭配机械结构件搭建循迹小车、避障机器人、机械臂控制器等复杂机电项目，板载的资源足够支撑从入门到进阶的各类科创实践，不需要频繁更换主控平台，能让学习者在同一硬件平台上逐步完成从基础编程到复杂智能项目的能力进阶。
