凸轮机构连接支撑组件结构设计

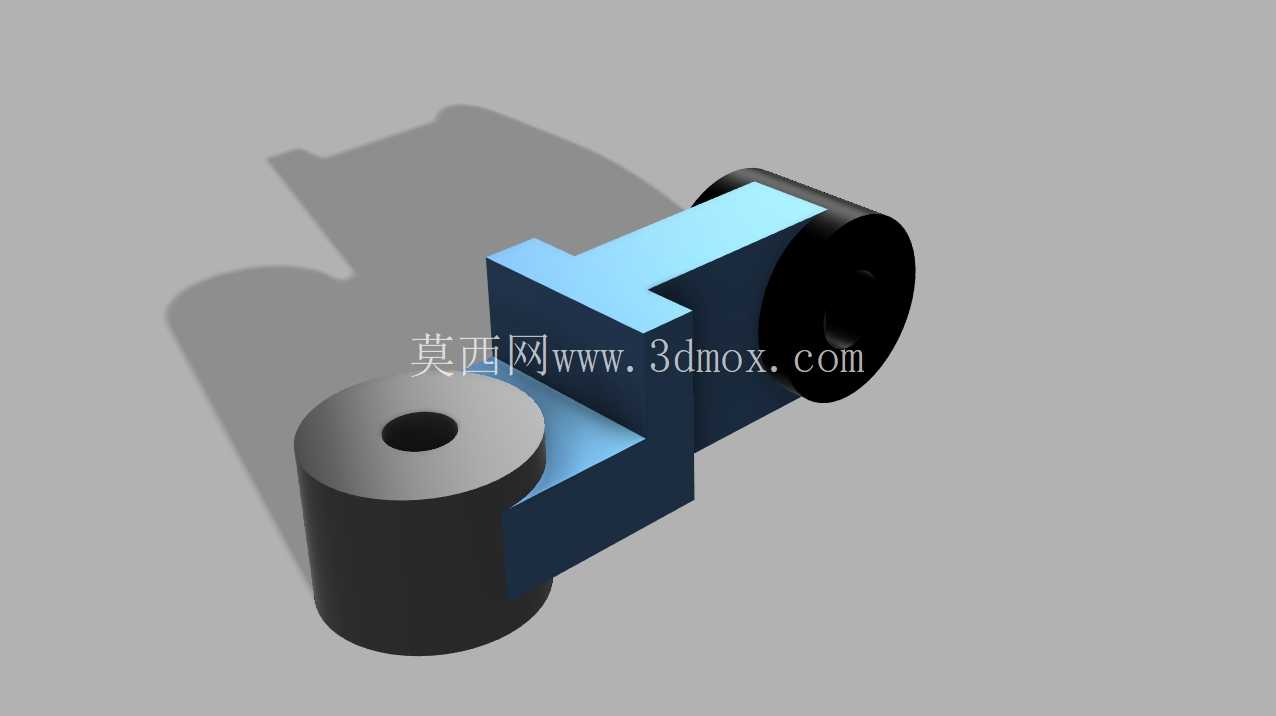

　　这套凸轮机构配套的连接支撑组件，主要应用在轻载自动化进给工位的凸轮传动链路中，作为凸轮随动件与执行端的衔接载体，承担运动换向、载荷传递、位置支撑的核心作用，常见于小型自动化装配线的间歇送料机构、轻工包装设备的分度摆臂单元、教学实训台的凸轮传动演示模块中。从结构功能来看，组件下部的带孔圆柱段是凸轮随动滚子的安装位，内孔预留了标准销轴的配合公差，可直接套装滚针轴承或铜套，与盘形凸轮轮廓面持续贴合，将凸轮的回转运动转化为组件自身的规律摆动或直线往复动作；上部的L型支撑臂采用等厚实体结构，侧壁做了直角过渡强化，避免往复载荷下的应力集中，末端的圆柱凸台是执行端连接件的安装基准，可通过销轴或紧定螺钉固定摆杆、拨叉等执行零件，实现预设轨迹的动作输出。

　　设计过程中优先考虑了运动干涉规避，在三维建模阶段就完成了全行程运动仿真，验证组件在凸轮升程、回程、休止三个阶段的运动轨迹，确保支撑臂摆动范围内不会与周边的机架挡板、相邻传动件发生剐蹭，同时对配合面的形位公差做了明确约束：下部圆柱内孔与末端凸台的轴线平行度控制在0.02mm以内，支撑臂的两个垂直安装面平面度不超过0.015mm，保证运动传递的精度，避免因安装偏差导致的凸轮轮廓异常磨损。

　　从安装边界来看，组件下部圆柱外径适配常用的20mm规格随动轴承安装位，内孔直径为8mm，适配标准M8销轴或轴承内圈，整体横向最大轮廓尺寸不超过65mm，纵向安装高度控制在50mm以内，不需要额外预留过大的安装空间，可直接集成在小型凸轮分度机构的安装基板上；支撑臂的壁厚设置为8mm，经过载荷校核，可承受最大150N的径向冲击载荷，满足轻载自动化工位的长期运行需求，不会出现结构变形导致的运动轨迹偏移。

　　在实际设备应用中，这类组件不需要额外做复杂的维护设计，下部随动位的润滑可通过凸轮轴端的集中润滑系统直接覆盖，支撑臂表面做发黑处理即可满足常规车间环境的防锈需求，不需要额外的表面镀层；如果应用在教学实训场景中，该结构可直接作为凸轮机构传动的演示载体，清晰展示凸轮轮廓与从动件运动轨迹的对应关系，帮助学习者理解从动件运动规律与结构设计的匹配逻辑。结构细节上，两个圆柱段与L型臂的连接位置都做了微小的圆角过渡，避免铣削加工时的应力集中，同时减少热处理过程中的开裂风险，末端凸台的端面预留了紧定螺钉的安装平面，可在安装完成后锁定连接件的周向位置，防止长期往复运动中出现连接件松脱的问题。
