仿生机器人腿部关节连接结构设计

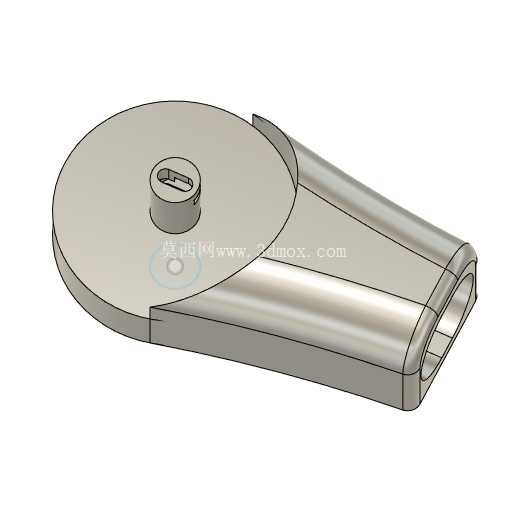

　　该腿部连接构件主要应用于小型仿生足式机器人的下肢动力传递环节，承担关节转动支撑与腿部载荷传导的核心作用，适配巡检、作业类小型移动机器人的行走机构需求，可在平整硬质路面、轻度非结构化地形的行走场景中稳定工作，为机器人腿部的摆动、支撑动作提供可靠的结构载体。从功能特性来看，构件一端为圆盘式转动安装座，中心设置带键槽的轴孔，可与关节驱动输出轴配合，通过键连接传递扭矩，避免转动过程中出现轴孔打滑的问题，轴孔旁的小定位孔可用于安装限位销，约束关节的转动角度范围，防止超程转动损坏驱动元件或相邻构件；另一端为渐缩式管状连接臂，末端的空心腔体可插入小腿杆件，通过侧面紧固孔实现锁紧固定，腔体的过渡圆角设计可降低应力集中系数，在腿部承受冲击载荷时减少结构断裂风险。

　　设计过程中优先考虑了载荷传递路径的合理性，圆盘座与连接臂的衔接处采用大圆弧平滑过渡，避免直角连接带来的应力突变，整体壁厚根据有限元受力分析结果做了差异化分配，轴孔周边、衔接过渡区域的壁厚适当增加，非主要受力区域做了等强度减薄处理，在保证结构刚度满足15kg垂直静载荷、3Nm转动扭矩要求的前提下，尽可能降低构件自身重量，减少机器人行走过程中的惯量负担。外形尺寸方面，圆盘座直径适配常用的20mm外径关节舵机安装尺寸，中心轴孔直径为6mm，键槽宽度2mm，可匹配标准D型输出轴；连接臂总长度从圆盘中心到末端腔体端面为42mm，末端空心腔体内径8mm，可插入直径8mm的碳纤维管或铝合金圆管作为小腿杆件，安装时需保证圆盘座端面与关节舵机安装面完全贴合，连接臂的中心线与关节转动轴线保持垂直，避免安装偏差带来的转动卡滞或额外磨损。

　　构件的外形轮廓充分考虑了运动干涉问题，连接臂的上表面做了斜切处理，当腿部向上摆动至最大行程时，不会与大腿段的构件发生碰撞，圆盘座的边缘做了倒角处理，既可以去除加工毛刺，也能避免转动过程中剐蹭相邻的线路或外壳部件。在实际装配场景中，该构件可直接与标准微型舵机、碳纤维小腿杆组合成完整的腿部关节模块，不需要额外做定制化的转接加工，降低了小型机器人样机的搭建成本，也方便后期维护时快速替换损坏的构件。

　　结构设计上兼顾了压铸成型的工艺要求，所有拔模方向保持一致，拔模斜度设置为1.5度，没有出现倒扣结构，不需要复杂的侧抽芯结构即可完成压铸生产，适合小批量样机试制与规模化量产的加工需求，构件表面不需要做额外的喷涂处理，压铸后的自然表面即可满足装配精度要求，关键的轴孔、腔体配合面预留了0.1mm的精加工余量，可通过简单的铰孔、镗削工序达到H7级的配合精度，保证转动与连接的顺畅性。
