机械安装支座类零件三维建模练习素材

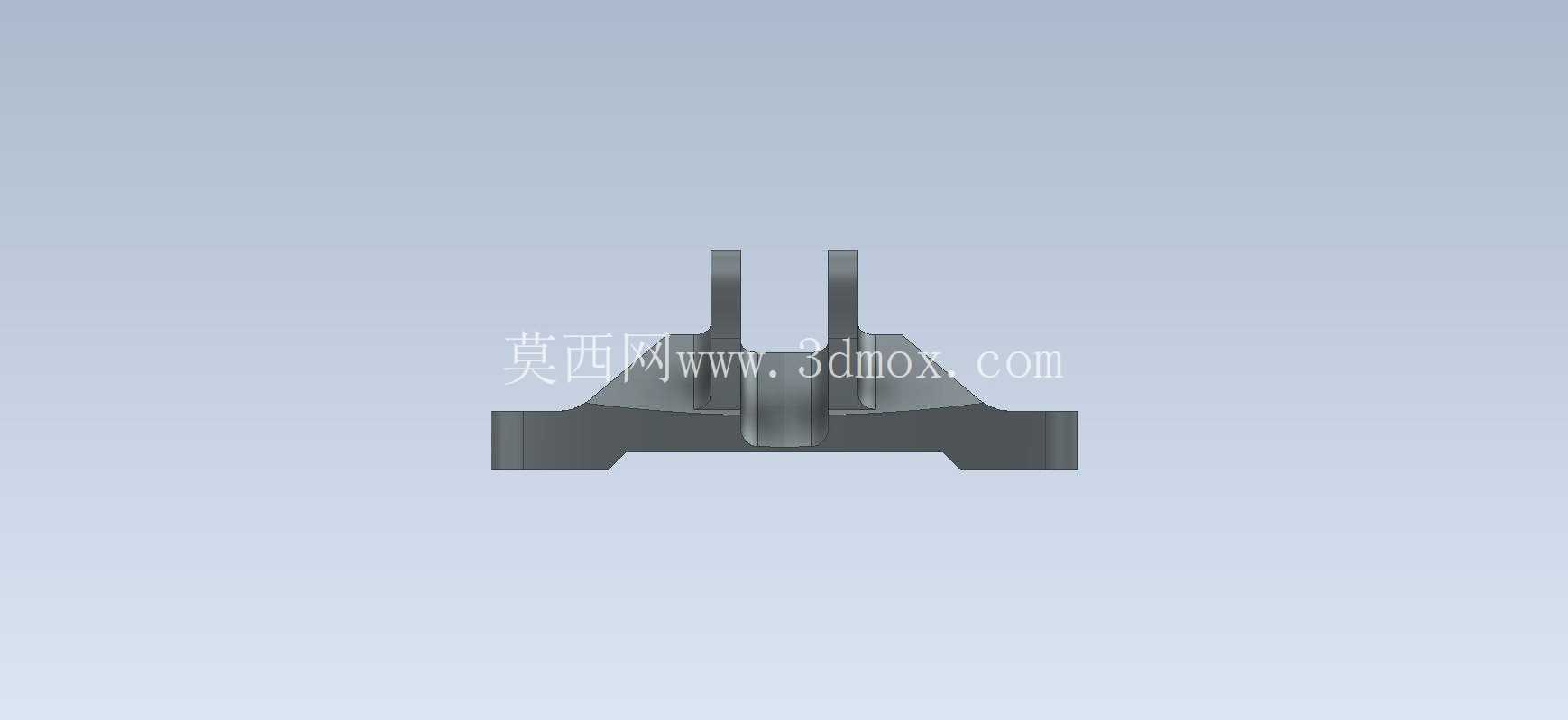

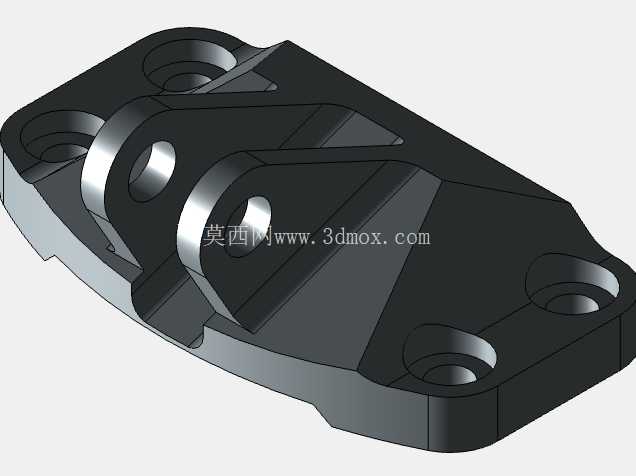

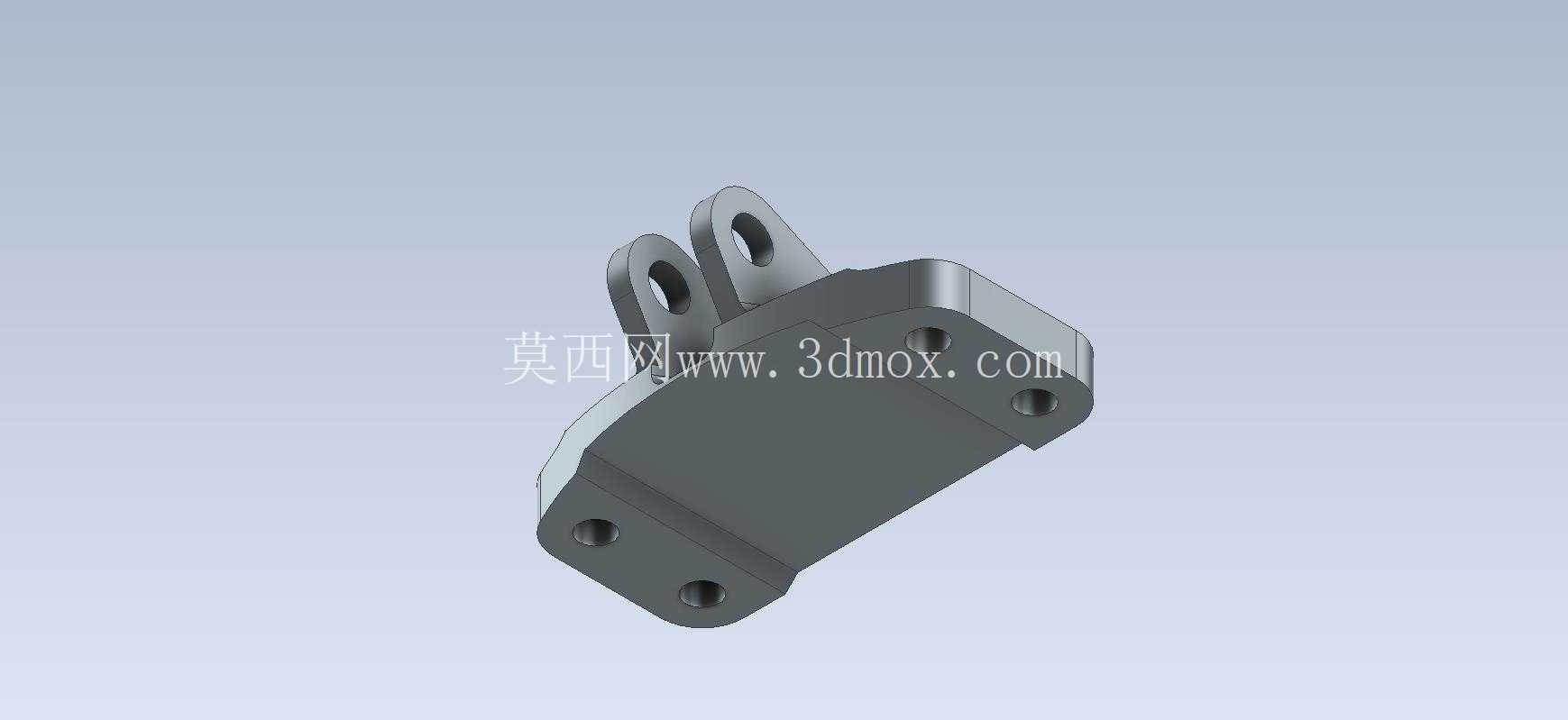

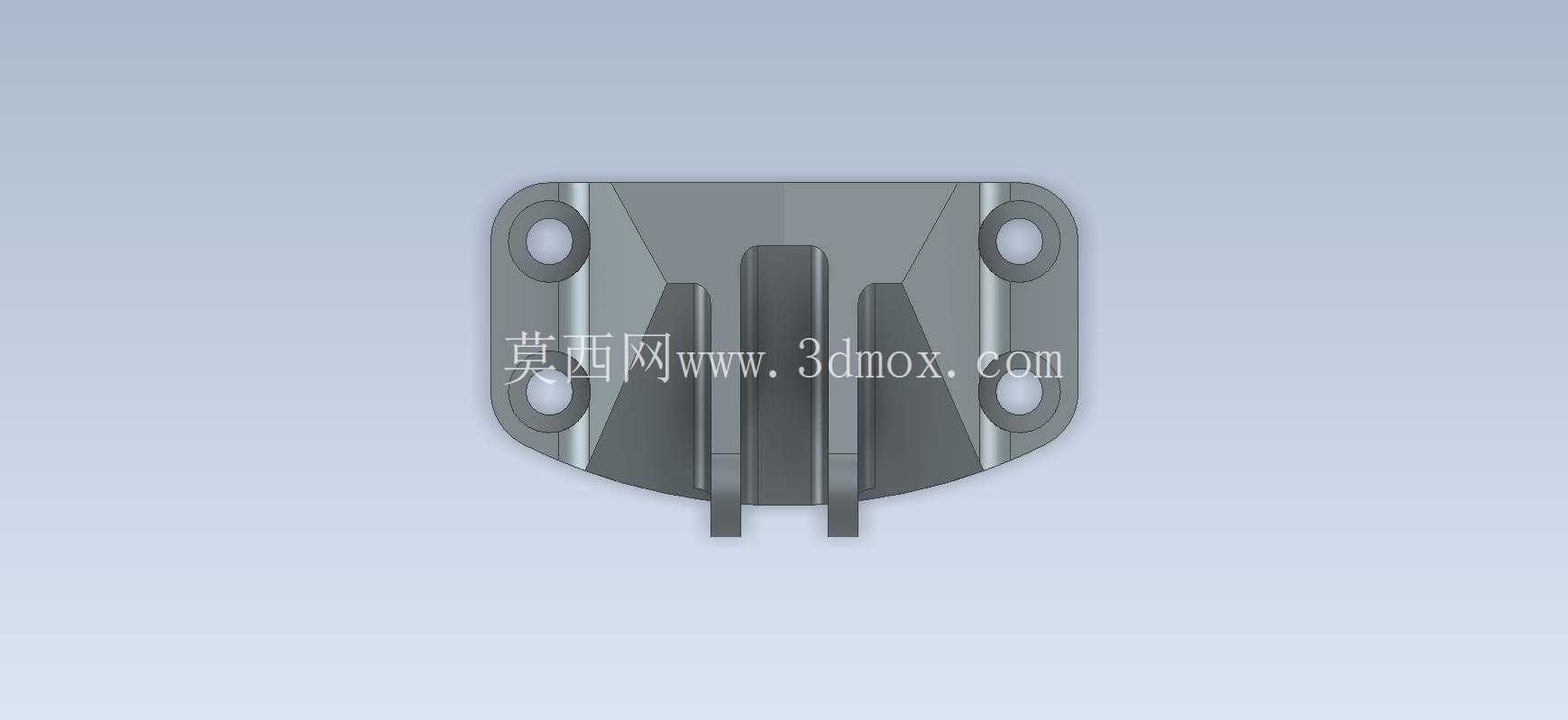

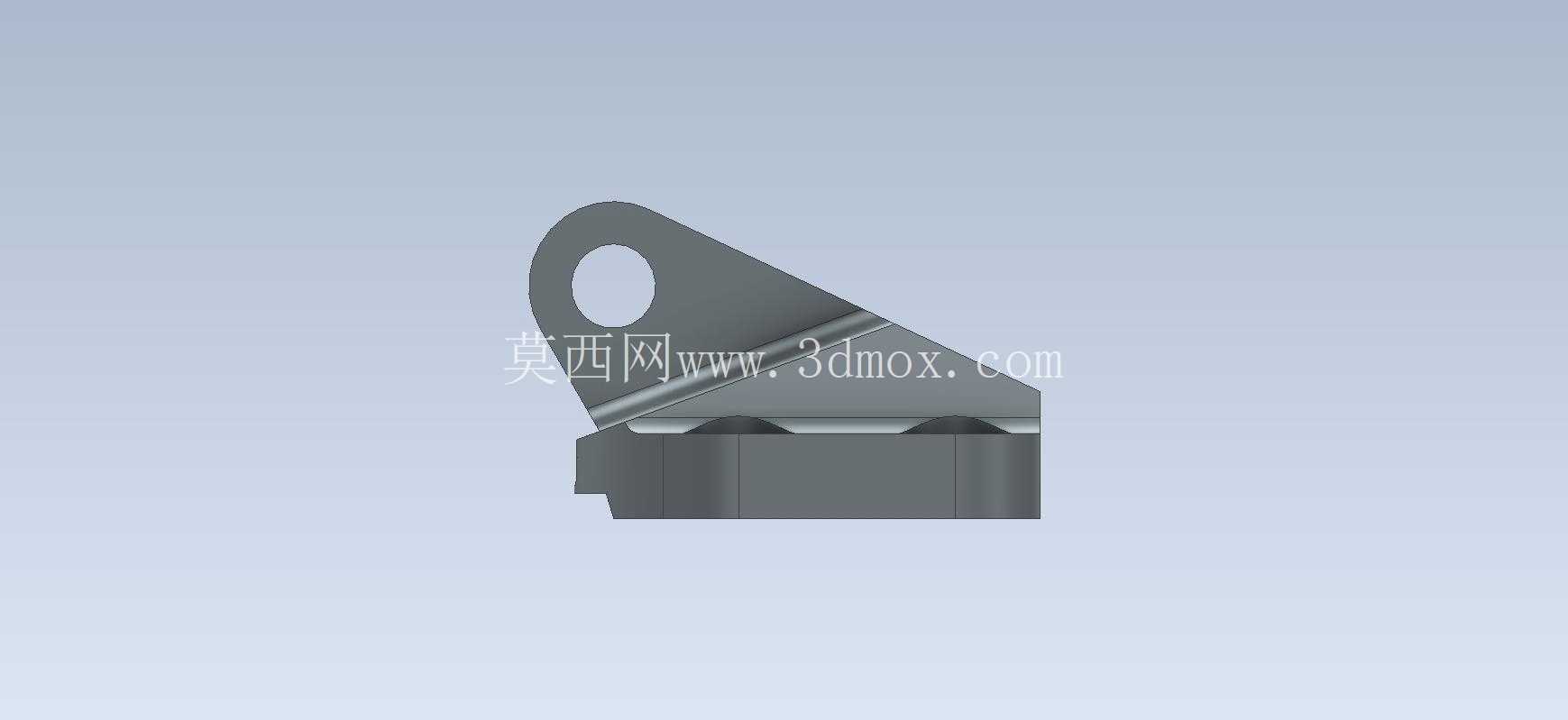

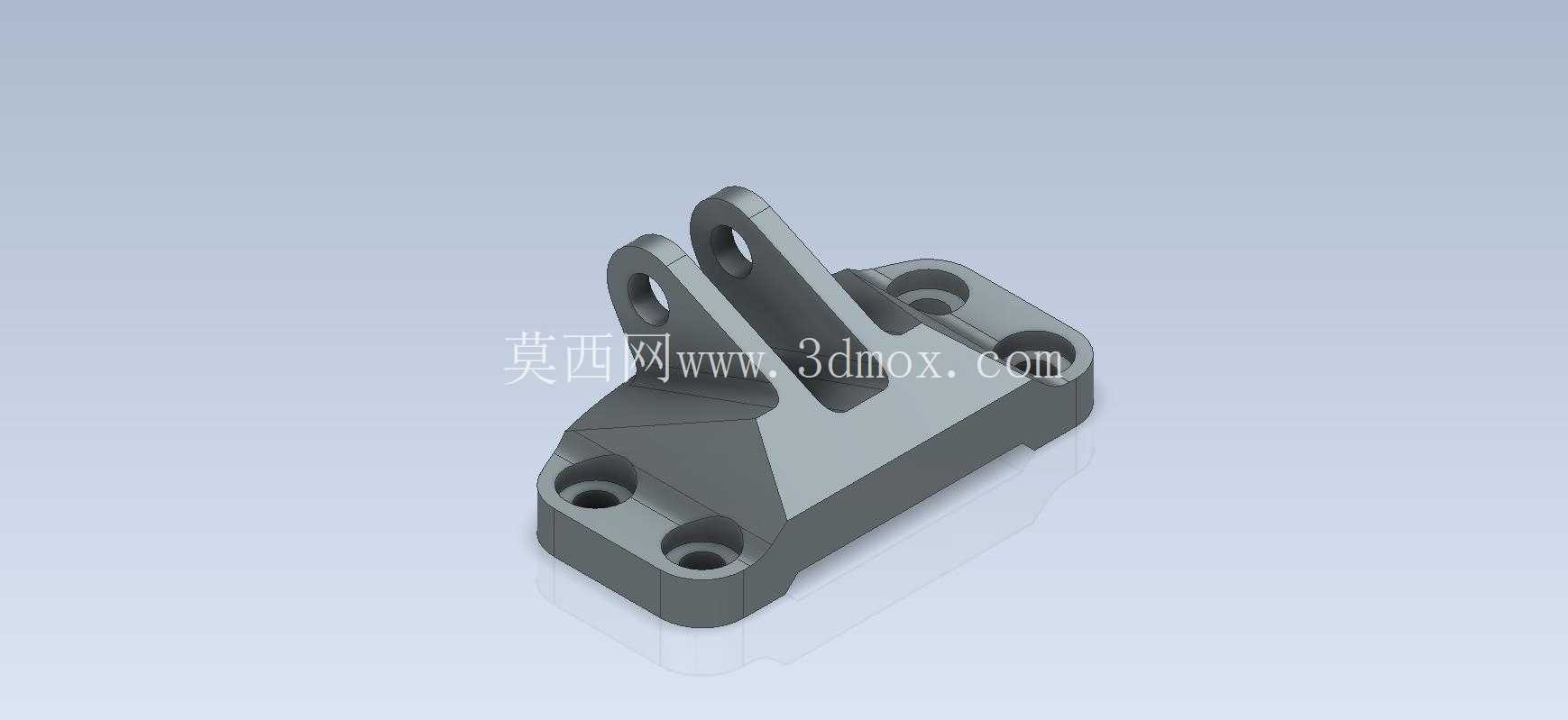

　　这类带多安装孔的异形支座零件，在工业自动化生产线、小型工装夹具台架、通用输送设备的辅助定位结构中十分常见，核心作用是为相邻功能组件提供稳定的安装基准，同时承担设备运行过程中传递的静载荷与小幅振动载荷，避免功能组件出现位置偏移、连接松动的问题。从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，底部的矩形安装基板是整个零件的承载基础，基板上分布的四个沉头安装孔，孔位间距严格匹配工业常用的40系列、50系列铝型材安装槽间距，安装时可直接通过内六角螺栓将支座固定在型材框架或钢板工作台面上，沉孔设计能够让螺栓头完全没入基板平面，不会出现凸起干涉相邻部件安装的问题，基板底部做了0.2mm的平面度公差要求，保证安装后与支撑面完全贴合，不会出现局部翘曲导致的受力不均。

　　基板上方的凸起支撑结构采用了变厚度的加强筋过渡设计，筋板厚度从根部的8mm逐步过渡到顶部的5mm，既能够在不额外增加零件整体重量的前提下提升支撑部位的抗弯折强度，也能避免铸造过程中因为壁厚差过大出现缩孔、砂眼等成型缺陷。支撑立板上的铰接孔是整个零件的核心功能位，孔内设计有直径2mm的润滑油槽，安装配套的铰接销轴后，可通过油槽存储润滑脂，降低铰接副的转动磨损，延长部件的使用寿命，孔的同轴度公差控制在0.02mm以内，避免销轴安装后出现卡滞、转动不畅的问题。零件的所有外棱边都做了R1-R2mm的圆角过渡，一方面是去除机加工后的毛刺，避免装配过程中划伤操作人员，另一方面也能减少应力集中点，提升零件在交变载荷下的疲劳强度。

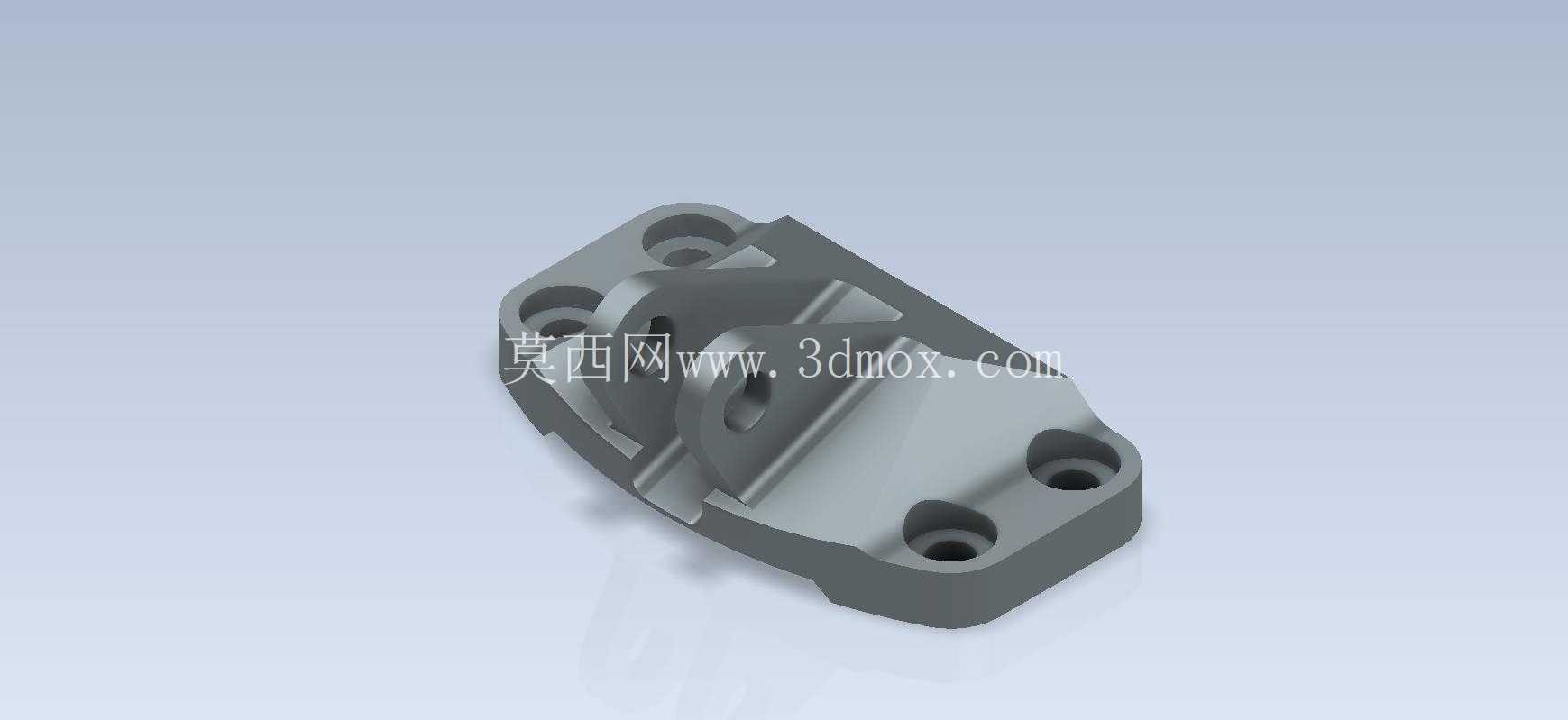

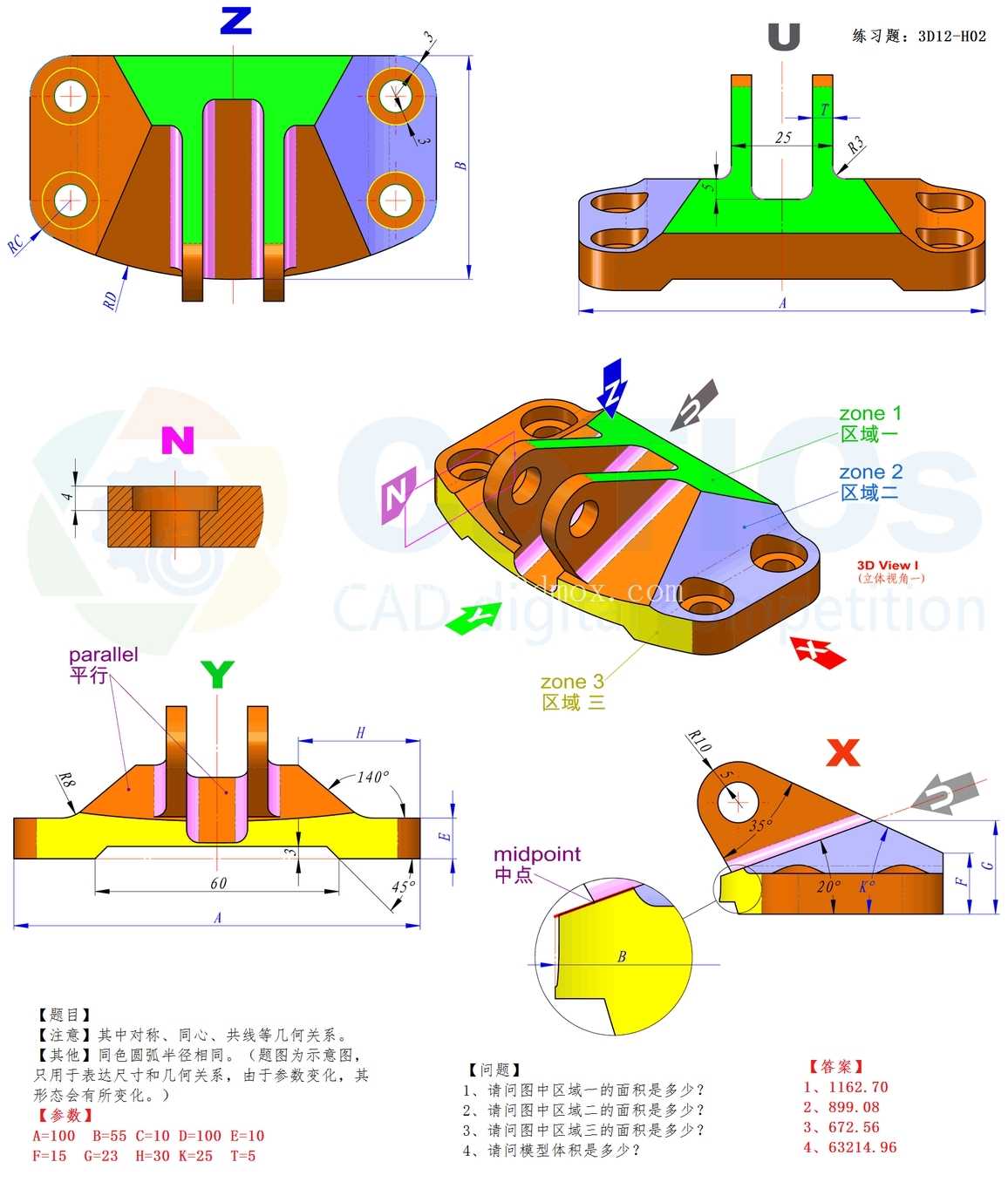

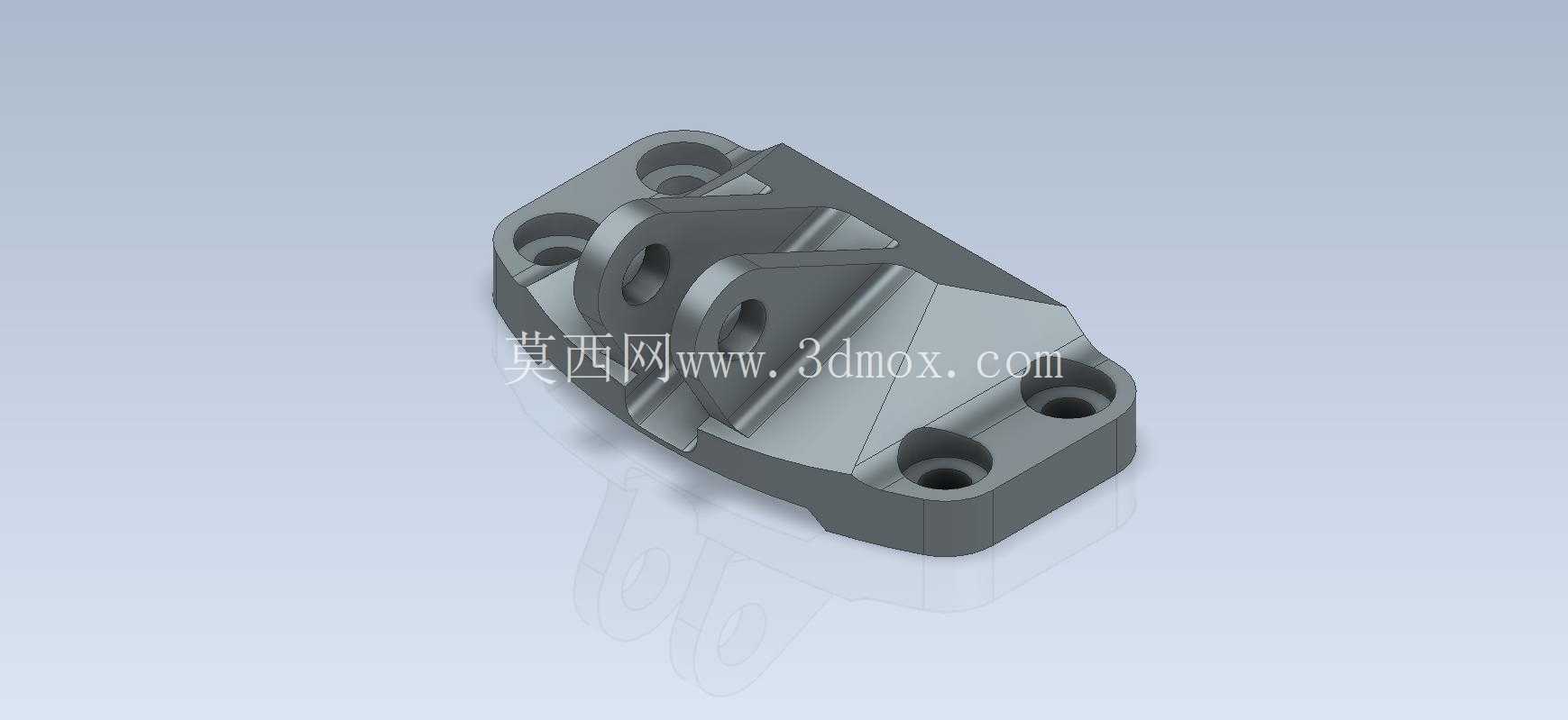

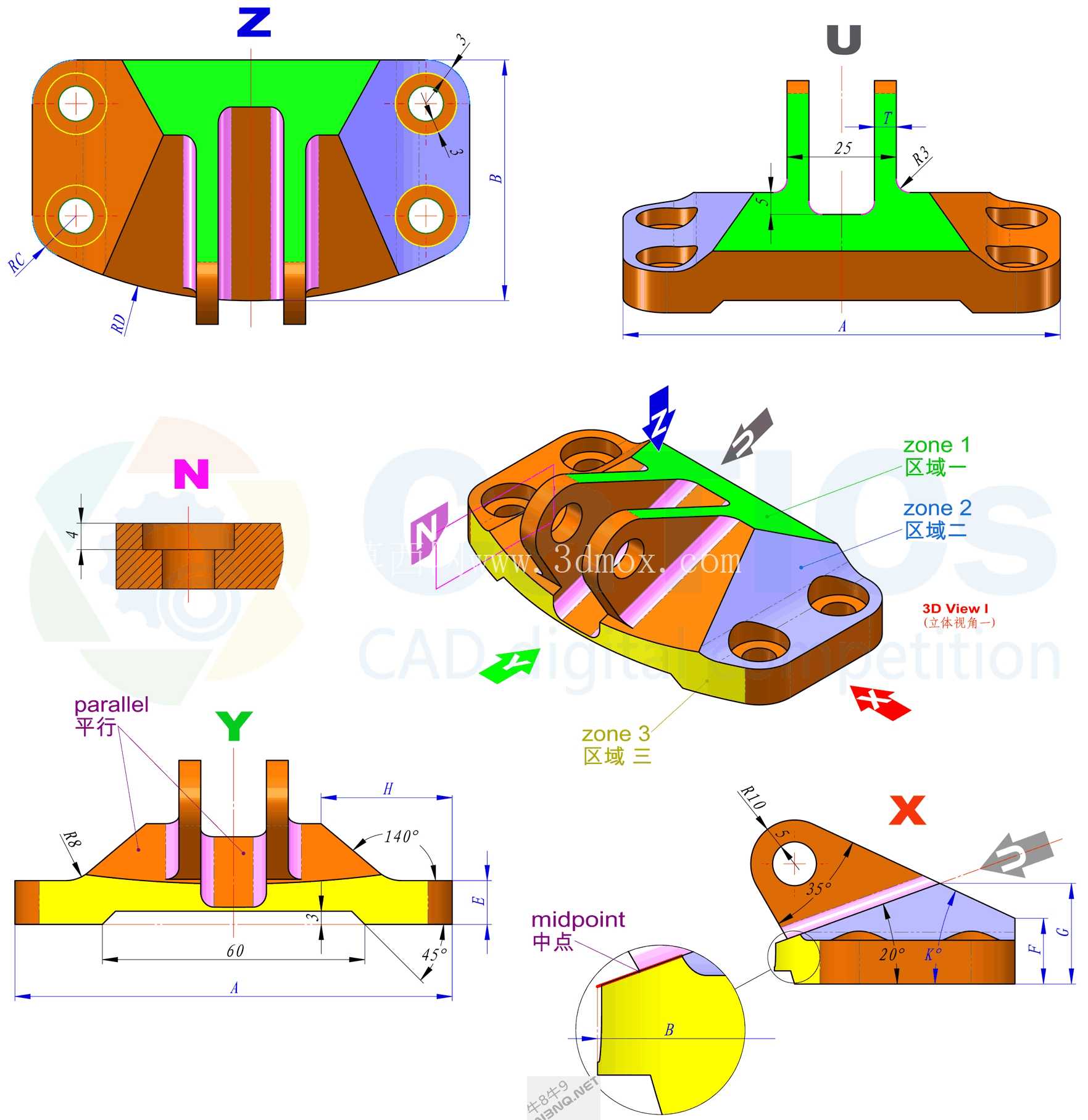

　　在建模过程中需要优先确定安装基板的基准平面，先绘制基板的二维轮廓拉伸生成基础实体，再通过拉伸凸台生成上方的支撑立板与加强筋结构，之后对安装孔、铰接孔做切除拉伸，最后统一添加圆角与倒角特征，建模时需要注意各个特征的父子关系，避免后续修改参数时出现特征报错，同时要预留合理的机加工余量，对需要配合的孔位、安装平面单独设置公差参数，保证生成的工程图能够直接指导生产加工。

　　这类零件虽然结构不算复杂，但涵盖了机械零件设计中最常见的安装定位、加强筋设计、公差配合、工艺性优化等核心知识点，非常适合作为三维建模的基础练习素材，能够帮助初学者快速掌握从功能需求倒推结构设计、结合加工工艺优化零件细节的设计思路，避免出现只追求外观形状、忽略实际加工与装配可行性的建模问题。在实际设备选型应用中，这类支座常用来安装小型气动元件、传感器支架、导向轴支座等轻量化功能部件，根据承载载荷的大小，可以选择铝合金、铸铁或者不锈钢作为加工原材料，铝合金材质重量轻、加工效率高，适合低载荷的自动化设备场景，铸铁材质减震性能好、强度高，适合有小幅振动的加工设备场景，不锈钢材质耐腐蚀性强，适合食品加工、医药生产等有卫生要求的特殊场景。
