液压系统用立式安装泵体支撑固定支架

在中小型液压动力单元、移动式液压站以及机床冷却供液系统的装配环节，泵体的安装固定直接影响整套流体输送系统的运行稳定性，这类泵支架正是为解决悬臂安装带来的振动偏移、轴系对中偏差问题设计的专用支撑构件。从实际应用场景来看，这类支架多适配排量在10-40ml/r的轴向柱塞泵、齿轮泵安装，常见于小型工程机械的液压动力包、机床切削液供给单元、工业设备润滑系统的泵组固定工位，替代传统的平板焊接支架，减少现场配焊、配钻的加工工作量。

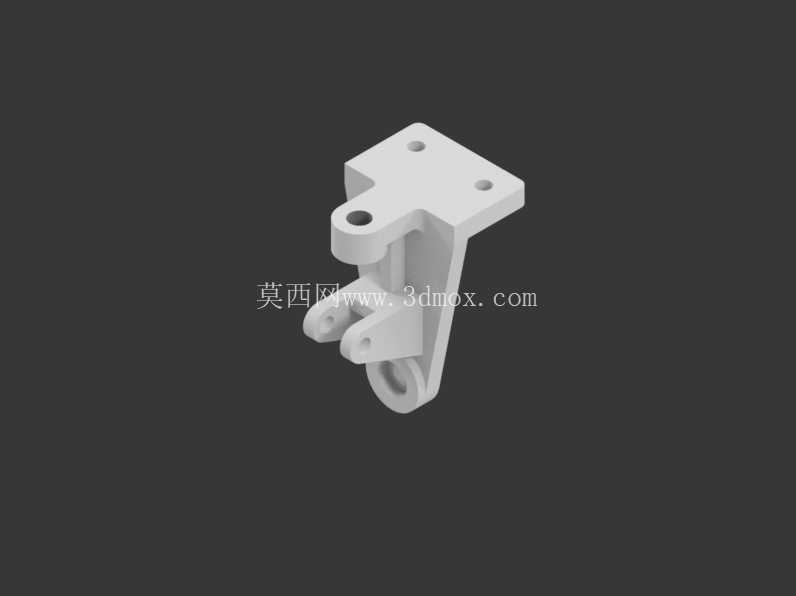

从结构功能特性上看，该支架采用一体化L型承载结构，竖直安装面设置三个均布的沉头安装孔，用于贴合设备基座、油箱侧壁或者动力单元安装面板，沉孔设计可以让螺栓头部完全沉入构件平面，避免突出的螺栓头干涉泵体安装平面的贴合度；水平伸出的承载端设置带铰制孔的双耳连接结构，既可以通过销轴与泵体的安装耳位铰接定位，也可以穿入螺栓完成刚性锁紧，下方的同轴通孔用于穿入泵轴或者配套的联轴器避让空间，避免支架本体与旋转部件发生运动干涉。和普通的平板焊接支架不同，该结构在转角位置做了加厚的三角加强筋过渡，筋板厚度与主体壁厚保持一致，能够承受泵体运行时产生的径向、轴向复合载荷，避免长期运行后支架出现塑性变形导致泵轴与电机轴不同心，进而引发的密封泄漏、轴承异常磨损问题。

设计这类支架的时候，首先要明确安装边界的约束条件：竖直安装面的孔位中心距需要匹配通用液压泵的标准安装孔距，三个安装孔的位置度公差控制在0.1mm以内，保证安装时不需要额外修配孔位；水平承载端的双耳间距要和泵体的安装耳厚度匹配，铰制孔的同轴度公差不低于0.05mm，确保销轴穿入后无卡滞，泵体安装后不会出现偏斜。整体外形的安装边界需要控制在120mm×80mm×100mm的空间范围内，适配紧凑型动力单元的狭小安装空间，不会和周边的阀块、管路、滤清器等部件发生位置干涉。材质选用方面，这类支架多采用压铸铝合金成型，表面做阳极氧化处理，兼顾结构强度与轻量化要求，重量比同尺寸的焊接钢支架降低60%左右，同时压铸成型的尺寸一致性更好，批量装配时不需要逐个修配，适合标准化的泵组批量生产装配。

在实际选型使用时，需要注意支架的承载能力匹配：该结构的静态承载上限为15kg，适配的泵体重量不宜超过该数值，若应用在振动较大的移动设备上，还需要在安装面之间添加0.5mm厚的丁腈橡胶减震垫，吸收泵体运行时产生的高频振动，避免振动传递到油箱或者设备基座上引发共振噪音。安装时需要先将支架固定在基座平面上，校验竖直安装面的平面度误差不超过0.03mm，再将泵体吊装到支架承载端，先穿入定位销轴完成初定位，再交替拧紧各个连接螺栓，拧紧力矩按照螺栓等级控制在对应标准范围内，避免用力过大导致支架的安装耳出现开裂。另外，支架下方的避让通孔直径预留了足够的联轴器安装空间，可以适配不同外径的梅花联轴器、膜片联轴器，不需要额外扩孔加工，减少现场装配的加工工序。

从结构优化的角度看，该支架的安装孔位做了通用化设计，既可以适配标准的脚架安装式齿轮泵，也可以通过更换连接销轴适配法兰安装式的叶片泵，不需要重新设计支架结构，能够覆盖多数中小型工业泵的安装需求，降低设备生产企业的备件种类，减少仓储管理成本。支架的所有棱边都做了R2的圆角过渡处理，避免装配时锋利的边角划伤操作人员，也不会在安装过程中刮破泵体的密封件或者外接油管的保护层。
