双长杆式压铸铣模工装结构设计

这套工装结构主要面向压铸件后续铣削加工工序的定位装夹需求，在中小型压铸件精密加工场景中应用广泛，尤其适配带细长伸出结构的异形压铸件批量加工工况。日常生产中，不少压铸件出模后会残留分型面飞边、浇口余料，部分安装面还需要二次铣削保证平面度与尺寸公差，这类带两根平行长杆的压铸件因为自身刚性差，装夹时如果受力不均很容易出现杆部变形，直接导致加工后尺寸超差，这套工装就是针对这类痛点做的结构优化。

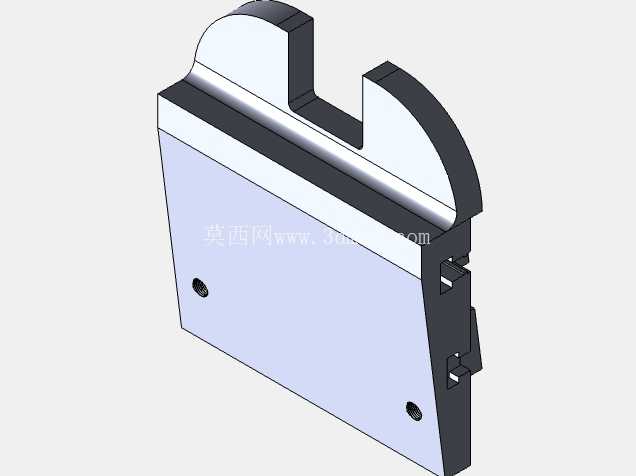

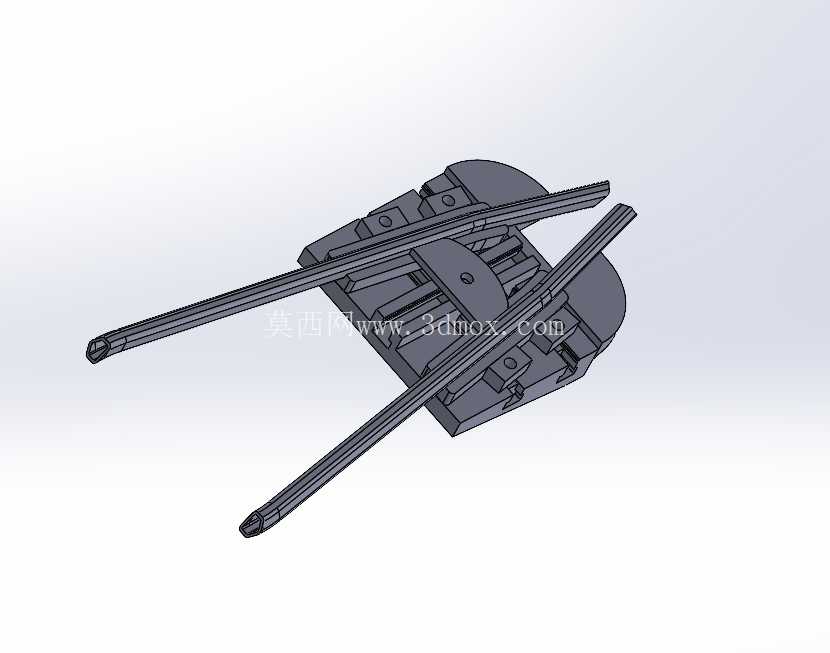

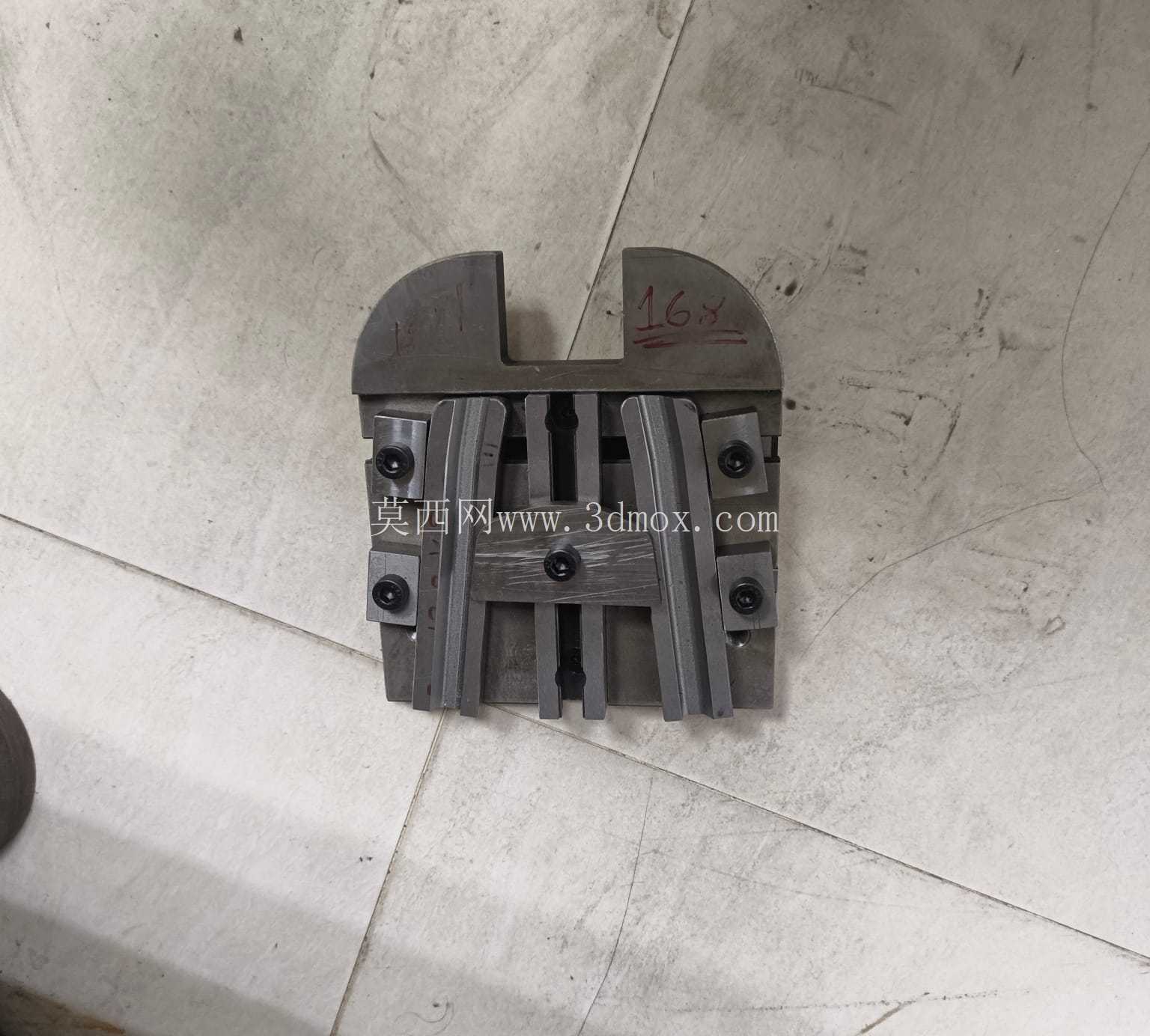

从功能特性来看，工装主体采用分体式压块组合结构，底座部分设置了与压铸件主体轮廓完全贴合的仿形型腔，放入工件时可以直接完成粗定位，不需要额外做找正调整，能大幅缩短单件装夹的辅助时间。两根长杆对应的位置设计了可调式支撑托块，托块表面做了圆弧凹槽，刚好贴合长杆的圆柱外轮廓，装夹时不会硌伤工件表面，同时能抵消铣削过程中杆部产生的振颤，避免加工表面出现振纹。上方的压桥采用跨式布局，压接位置选在压铸件主体的刚性加强筋处，不会压到待加工的功能面，压桥两端通过快拆螺栓锁紧，操作时不需要完全拧下螺栓就能掀开压桥取放工件，适配批量加工的快换需求。

设计过程中首先考量的是装夹的重复定位精度，仿形型腔的公差带控制在工件对应尺寸公差的1/3区间，保证每次放入工件的位置偏差不超过0.02mm，不需要每一件都重新对刀。其次是装夹力的分布，针对长杆部位的支撑做了等高调整设计，不同批次的工件如果存在微小的出模尺寸偏差，可以通过托块下方的微调螺钉调整支撑高度，保证长杆全程处于无应力支撑状态，避免装夹产生的内应力在加工释放后导致杆部弯曲变形。另外工装的整体外形做了紧凑化设计，安装边界适配常规立式铣床的工作台T型槽间距，底座上的安装沉孔位置按照标准125mm槽距设置，可以直接固定在多数普通铣床、数控铣床上，不需要额外做转接板。

实际使用时，操作人员只需要将压铸件清理掉表面浮渣后放入仿形型腔，确认两根长杆完全落在支撑托块上，放下压桥拧紧两个锁紧螺栓即可启动加工程序，加工过程中铣削力会通过压块、底座直接传递到机床工作台，不会在工件内部产生额外的力矩。针对不同规格的同系列长杆类压铸件，只需要更换对应的仿形镶块和支撑托块就能快速切换生产，不需要更换整个工装主体，能有效降低多品种小批量生产的工装投入成本。工装的所有活动部件都做了防尘处理，压块的滑动配合面预留了排屑间隙，加工产生的铝屑不会卡在配合缝隙里导致工装卡滞，日常维护只需要定期清理表面切屑、在锁紧螺栓处涂抹少量润滑脂即可，不需要复杂的保养流程。
