斜交圆柱管路交汇连接结构

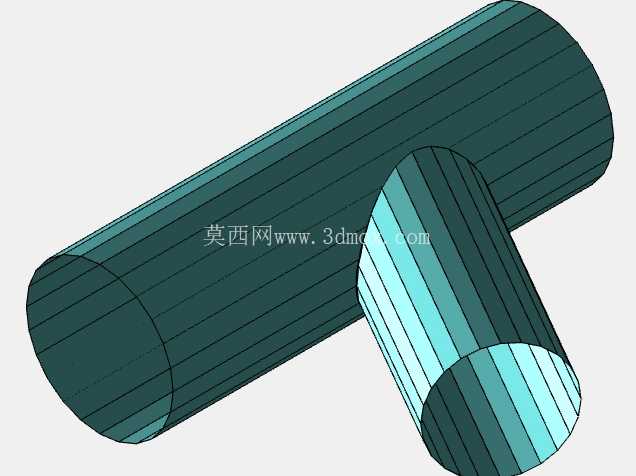

　　这类斜交圆柱交汇结构，在流体输送管网、小型工艺管线布设、设备内部介质导流场景中十分常见，区别于垂直正交的三通接头，斜向交汇的结构能大幅降低介质流经交汇点时的局部阻力损失，尤其适用于对压损控制要求较高的低压流体输送回路，比如小型冷却系统的旁通管路、气动系统的分支气路、粉体输送的斜向分料节点，都能看到这类相贯结构的实际应用。从实际使用需求出发，设计这类结构时首先要明确两个圆柱管路的通径匹配关系，图中水平主管通径大于斜向支管，是典型的主路带斜向分支的布设形式，这种通径差的设置是为了保证主路介质流量不受分支分流的过度干扰，避免主路出现流道截面突变引发的紊流、涡旋问题。

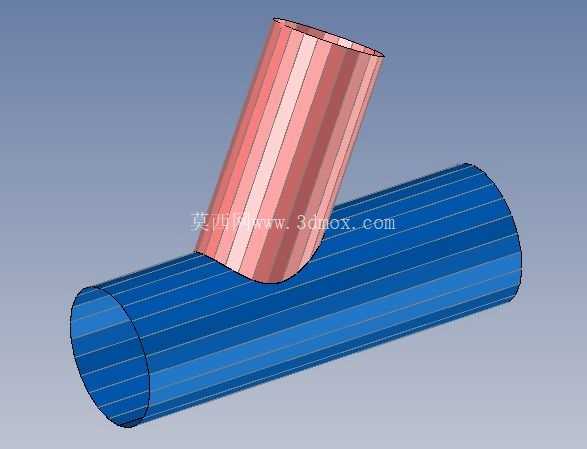

　　做相贯结构设计时，最先要敲定的是斜支管与主管的轴线夹角，这个角度并非随意设定，需要结合现场安装空间、支管接入方向、介质流向要求综合确定：角度过小会导致相贯线区域过长，支管与主管的连接焊缝（如果是焊接成型的金属管件）延展长度大，加工时容易出现焊接变形，同时支管伸入主管内部的流道遮挡面积会变大，影响主路通流能力；角度过大则会接近垂直三通的结构特性，失去斜交结构降阻的优势，常规工程应用中这类斜交角度多控制在30度到60度区间，图中结构的夹角处于该合理区间内，兼顾了流道性能与加工可行性。

　　外形尺寸与安装边界的校核是这类结构落地的核心环节，水平主管的两端需要预留足够的直管段长度，不能让相贯区域直接贴近管路连接的法兰、卡套接头位置，一般要求相贯线边缘距离管端连接位的长度不小于1.5倍主管通径，避免连接部位的应力集中传递到相贯交汇的薄弱区域；斜支管的外伸长度同样要匹配后续管路的安装操作空间，要保证支管端部连接接头时，扳手等安装工具有足够的操作余量，不会和主管外壁发生干涉。从结构强度角度考虑，两个圆柱的相贯线区域是整个结构的应力集中点，不管是采用金属焊接成型、还是塑料注塑成型、抑或是铸造一体成型，相贯线位置的壁厚都要做均匀过渡处理，不能出现壁厚突变：如果是承压管路，相贯区域的壁厚要比主管常规壁厚高15%-20%，抵消内压作用下该区域的附加应力；如果是无压的粉体、重力流管路，也要保证相贯位置的过渡圆角足够顺滑，避免物料在夹角位置积留挂壁。

　　设计建模过程中，相贯线的精准生成是核心难点，不能用简单的布尔运算直接切割两个圆柱实体后就结束建模，需要对相贯位置的内壁做导圆处理，让两个管路的内部流道顺滑衔接，减少介质流动时的折返冲击；如果是用于铸造模具的成型结构，还要额外考虑拔模斜度的设置，相贯区域的拔模方向要和两个圆柱各自的脱模方向匹配，避免出现倒扣结构导致模具无法顺利脱模。实际安装时，这类斜交汇结构的固定支撑位要设置在主管的两端直管段位置，不能把支撑点直接落在相贯交汇区域，否则管路运行时的振动、介质重量带来的载荷会直接作用在结构最薄弱的相贯位置，长期运行容易出现开裂、泄漏问题。另外还要考虑介质流向的匹配，斜支管的接入方向最好顺着主管内介质的流动方向倾斜，这样支管汇入的介质能顺着主路流向平稳合流，进一步降低交汇点的压损和流道冲击，如果反向接入，不仅会大幅提升局部阻力，还容易在相贯位置形成长期的介质冲刷，缩短结构使用寿命。对于需要做后期维护的管路系统，这类斜交结构的相贯位置要预留足够的外部操作空间，方便后续做壁厚检测、焊缝探伤、漏点修补等作业，不能把交汇点紧贴墙面、设备外壳布设，否则会给后期运维留下极大不便。
