带限位挡边轴颈滑动轴承结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1199274
  • 带限位挡边轴颈滑动轴承结构

在各类回转类机械的传动链路里,轴颈位置的支撑构件直接决定了整套传动系统的运行稳定性与服役寿命,这类带挡边结构的轴颈轴承,常被布置在传动轴的径向载荷承载区段,同时兼顾轴向窜动的限位作用,避免轴系在启停、变载荷工况下出现轴向位移超差的问题。从实际应用场景来看,这类轴承广泛适配中低速、中等载荷的传动工况,比如小型输送设备的辊筒支撑端、轻工机械的传动轴定位段、压铸模具配套的辅助回转机构铰接点,都能看到这类结构的应用——它不需要复杂的润滑管路布局,依靠自身的储油间隙就能维持较长周期的运行,相比滚动轴承,在冲击载荷下的适配性更强,不会因为滚动体的点接触出现局部应力集中导致的早期失效。

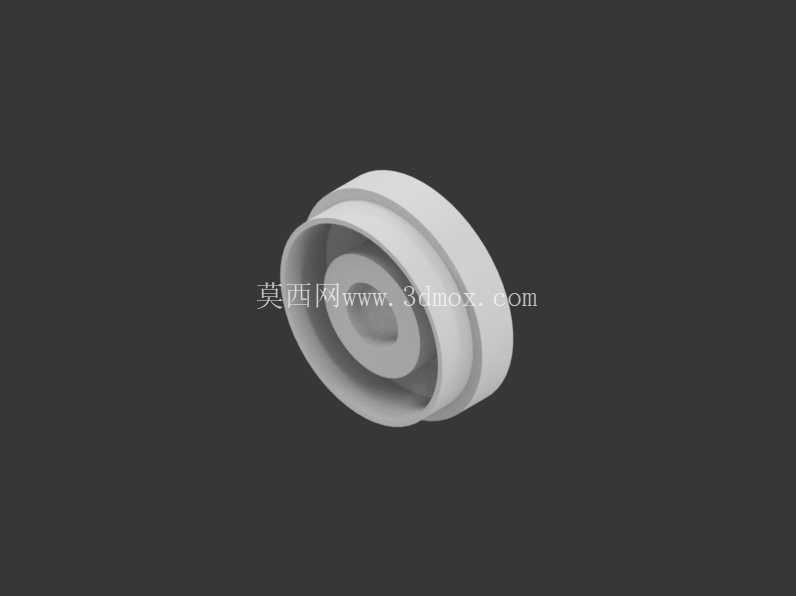

从结构设计思路来看,这个轴承采用了一体式双挡边的结构布局,主体的内孔是与轴颈配合的核心工作面,加工时需要严格控制内孔的圆柱度公差,避免与轴颈配合时出现局部卡滞、偏磨的问题;外圈的环形挡边一方面起到轴向定位作用,安装时可以直接抵靠在安装座的端面,不需要额外加装轴向定位挡圈,减少了装配环节的零件数量,另一方面挡边的外径尺寸与安装座的沉孔尺寸匹配,安装时可以直接嵌入沉孔内,实现径向的快速定位,降低装配时的对中难度。轴承的壁厚设计经过载荷校核,在常规径向载荷下不会出现薄壁变形的问题,同时挡边的厚度经过优化,既能够承受额定范围内的轴向窜动冲击力,又不会因为挡边过厚导致整体重量不必要的增加。

从安装边界来看,这类轴承的安装需要预留对应的沉孔空间,沉孔的深度要略小于轴承的总宽度,保证轴承安装后端面不会完全陷入沉孔内,方便后期维护时的拆卸操作;内孔与轴颈的配合公差建议选用过渡配合,既保证运转时不会出现内圈与轴颈的相对滑动,又不会因为过盈量过大导致装配时内孔变形,影响配合精度。轴承的两个端面都需要保证与内孔轴线的垂直度,否则安装后会出现轴系的端面跳动超差,连带影响传动件的啮合精度,比如配套齿轮传动时,会导致齿轮啮合侧隙不均匀,出现异常噪音与早期磨损。

在功能特性上,这类轴颈轴承的工作面经过粗糙度优化,表面储油结构可以在运转时形成稳定的油膜,降低摩擦系数,减少运转过程中的温升;整体结构没有多余的异形结构,加工时可以通过常规车削工序完成大部分成型加工,后续只需要对内孔与端面进行精磨处理就能达到精度要求,加工成本可控,适合批量配套使用。在实际选型过程中,需要根据对应轴颈的直径、承载的径向载荷大小、轴向窜动的限位行程来匹配对应的尺寸参数,不能盲目选用大规格轴承造成安装空间的浪费,也不能选用载荷裕度不足的型号导致早期失效。另外在装配时需要注意,轴承的压入要使用专用工装抵靠轴承的安装端面,不能通过敲击挡边的方式进行装配,避免挡边出现崩裂、变形,影响轴向定位的精度。日常维护过程中,只需要定期通过预留的注油点补充润滑脂,就能维持轴承的稳定运行,相比复杂的滚动轴承组件,这类结构的维护成本更低,对运维人员的技术要求也更友好,非常适合在通用机械的常规传动点位做配套支撑构件使用。
