立式三回程湿背式蒸汽锅炉结构设计

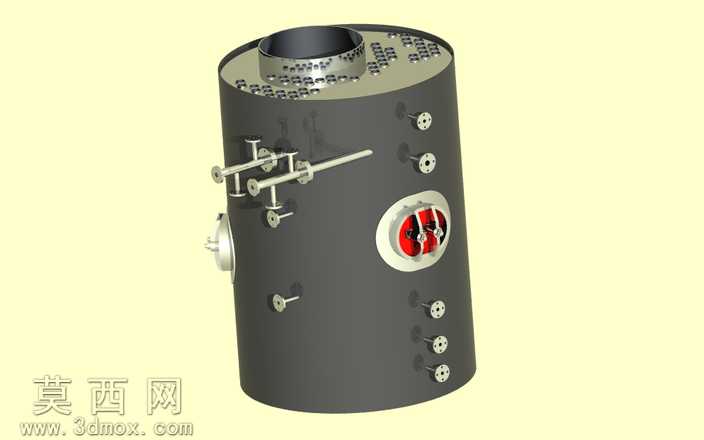

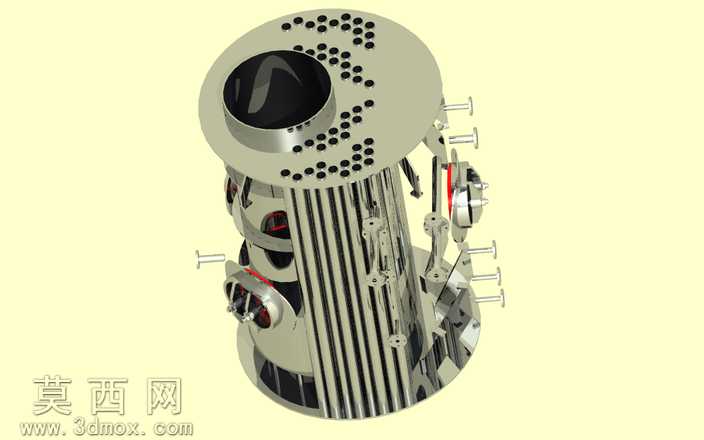

本模型采用SolidWorks进行全参数化三维建模，整体为立式圆柱形承压壳体结构，还原500kg/h蒸发量三回程湿背锅炉的完整构造。建模过程中首先以锅炉额定蒸发量、设计压力为核心参数，通过方程式驱动完成筒体壁厚、炉胆直径、烟管排布的参数化定义，确保各部件尺寸符合承压设备强度计算要求，所有配合关系采用同轴、重合、距离等标准配合，避免冗余约束，保证模型可编辑性。外观材质渲染阶段，锅炉主体承压壳体采用哑光深灰色耐高温金属漆材质，还原工业锅炉外层防锈涂装的质感，顶部烟箱出口、侧面各类阀件接口采用抛光不锈钢材质，通过调整材质粗糙度、反射率参数区分不同金属部件的视觉差异，正面观火孔部位的红色密封组件采用耐高温隔热陶瓷材质，搭配金属压圈的光泽质感，清晰呈现部件功能分区。结构设计上完整还原湿背式锅炉的核心特征：炉胆位于筒体下部中心位置，高温烟气在炉胆内完成第一回程燃烧后，转入湿背回燃室折返进入第二回程烟管，经前烟箱汇集后进入第三回程烟管最终从顶部烟囱排出，三回程烟管采用错列排布方式，在有限筒体内最大化换热面积，提升热效率。侧面布置的各类阀件接口严格按照锅炉管路设计规范排布，包含水位计接口、压力表接口、排污阀接口、主蒸汽出口、给水入口等功能接口，每个接口均保留标准法兰连接结构，可直接导出用于管路装配设计；正面观火孔采用快开式压盖结构，搭配锁紧手柄，还原实际设备的操作便利性，底部预留排污口与支座安装位，顶部烟囱接口设置翻边结构，满足现场安装对接需求。建模过程中对所有承压焊缝位置做了简化示意，烟管与管板的连接采用胀接加焊接的结构示意，内部回燃室采用椭球形封头结构，降低应力集中风险，整体模型未做过度简化，既保证外观还原度，也完整呈现内部烟气流程与外部接口布局，可用于锅炉结构教学、产品方案展示、管路装配干涉检查等场景。
