双爪式气动液压机械手爪结构设计

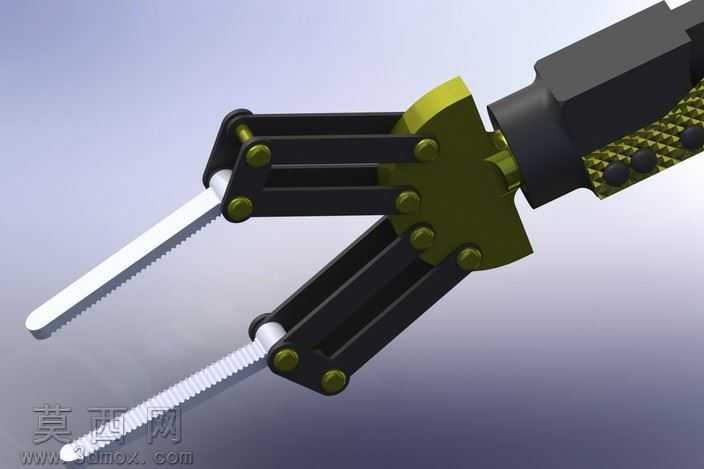

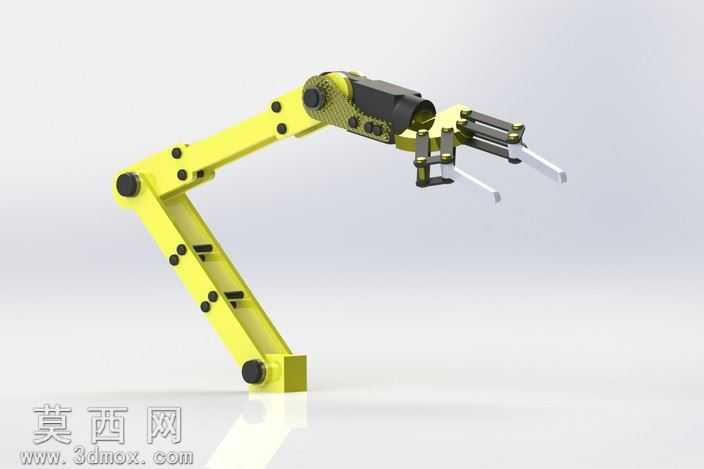

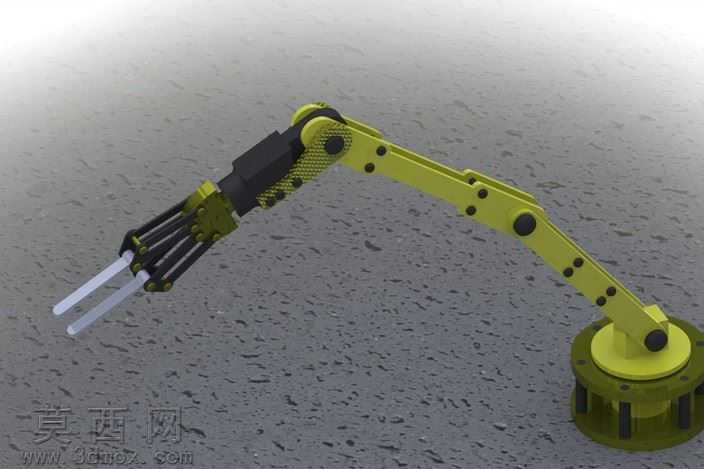

本作品为适配工业自动化上下料场景的双爪式气动液压机械手爪三维设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，整体结构遵循简洁可靠的工业设计原则，核心执行单元为两组对称布置的平行夹持爪，爪指内侧设计有连续锯齿形咬合纹理，可提升与被夹持工件接触时的摩擦力，避免冲压、锻造类高温或重型工件转运过程中出现滑脱风险。驱动模块采用单活塞式气动或液压动力输入结构，动力腔与爪体铰接座采用一体化铸造型腔设计，减少分体装配带来的累积误差，所有铰接转动副均配置带限位凸台的销轴结构，销轴与连杆连接位置预留润滑脂注油通道，可适配长时间高频次往复开合的工业作业需求。材质渲染阶段针对不同部件做了差异化材质分配：爪体主体承力结构采用哑光发黑的高强度合金钢材质，还原工业设备常用的表面氧化处理质感；铰接固定螺栓采用镀锌亮面金属材质，突出标准紧固件的视觉特征；动力连接段的防滑握持区域做了菱形网格纹理的橡胶材质渲染，还原实际部件的防滑触感；中部连接基座采用军绿色哑光金属漆材质，区分不同功能模块的视觉边界。结构设计上重点优化了力传递路径，活塞的直线往复运动通过两组对称的平行四边形连杆机构转化为爪指的同步开合动作，可保证两个爪指始终保持平行姿态，对规则方形、圆形棒料类工件均可实现稳定对中夹持，无需额外增加对中调整机构。整体装配过程中对所有运动部件做了干涉检查，开合行程范围内无零件碰撞问题，铰接位置预留0.1mm的装配间隙，既保证运动顺畅无卡滞，又避免间隙过大导致的夹持精度下降，可直接对接标准工业机械臂末端法兰接口，适配冲床上下料、锻件转运等高危作业场景，替代人工完成危险工位的工件搬运操作，降低生产过程中的安全隐患。
