丰田1nz-fe发动机机油滤清器结构设计

在乘用车动力系统的润滑回路设计中，机油滤清器是保障发动机长期稳定运行的核心易耗部件，这款适配丰田1nz-fe机型的旋装式机油滤清器，主要应用于搭载该款自然吸气发动机的小型乘用车日常维保、动力系统检修以及润滑回路匹配设计场景，其核心作用是在机油循环过程中滤除金属磨屑、积碳颗粒、灰尘杂质等异物，避免硬质颗粒进入曲轴、凸轮轴、轴瓦等精密摩擦副表面，防止异常磨损、油路堵塞等问题，维持润滑机油的清洁度，延长发动机整体使用寿命。

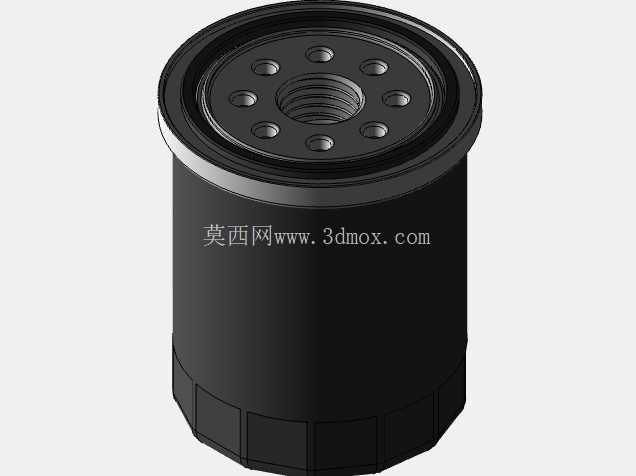

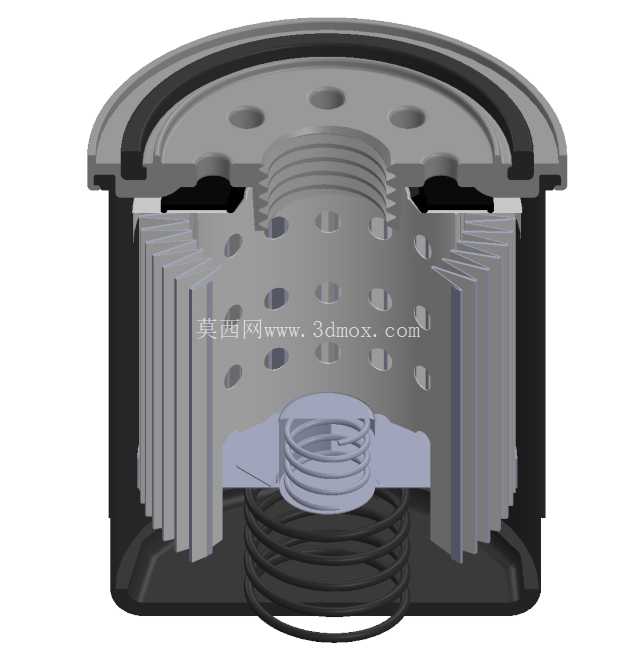

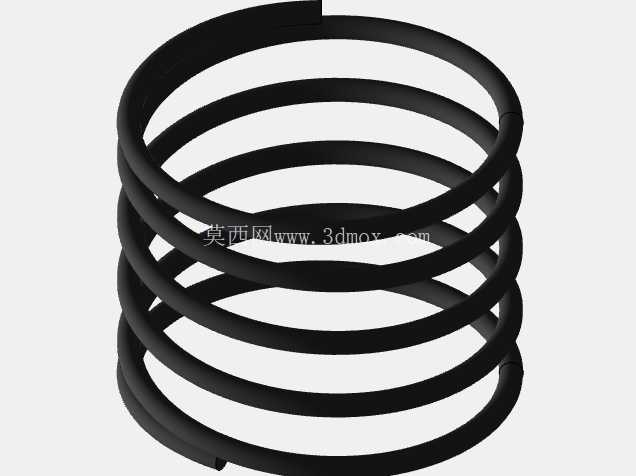

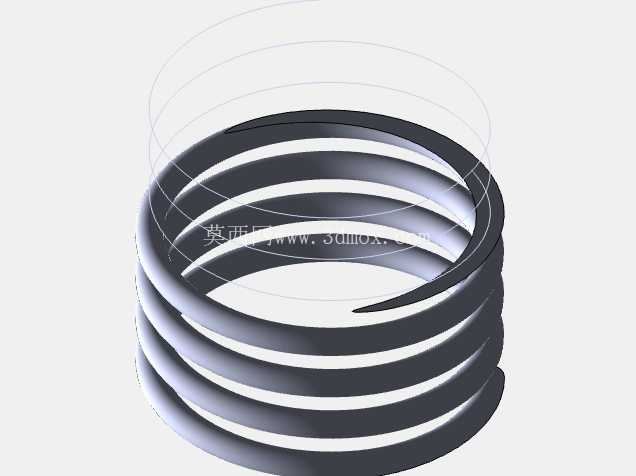

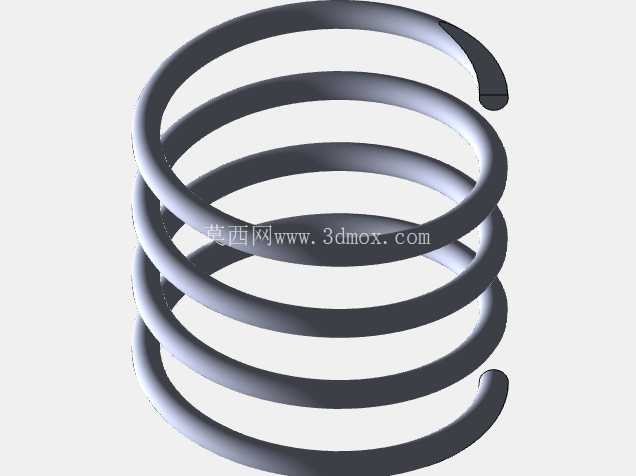

从结构设计逻辑来看，该滤清器采用成熟的旋装式一体化结构，整体为钢制冲压成型的封闭外壳，外壳底部做卷边密封处理，顶部设置带标准内螺纹的安装底板，螺纹规格与1nz-fe发动机缸体上的滤清器安装座完全匹配，安装时直接旋紧即可完成固定，无需额外的连接紧固件，维保更换时操作便捷，单人使用常规机滤扳手即可完成拆装作业。外壳内部的核心过滤单元采用褶纸式滤芯，滤纸经过酚醛树脂固化处理，具备足够的挺度与耐油耐高温性能，折褶结构在有限的壳体空间内最大化拓展了过滤面积，在保证过滤精度的同时尽可能降低机油通过的阻力，避免润滑回路供油压力不足。滤芯中心设置带密集通油孔的中心管，作为过滤后洁净机油的流出通道，同时为褶纸滤芯提供内部支撑，避免在机油压力作用下滤芯出现变形、塌陷问题。滤芯底部设置螺旋弹簧作为防回流阀的压紧结构，当发动机停止运转时，弹簧推动止回阀片封闭进油通道，避免滤清器内部的机油回流至油底壳，保证下次发动机启动时可以快速建立机油压力，减少启动瞬间的干摩擦磨损；旁通阀设置在滤芯的上端支撑位置，当滤芯因杂质堵塞导致前后压差超过设定阈值时，旁通阀会自动开启，让未经过滤的机油直接进入主油道，避免发动机出现断油干磨的严重故障，属于润滑系统的失效保护结构。

从安装边界与尺寸适配来看，该滤清器的整体外径、总高度完全匹配1nz-fe发动机舱内的安装空间，不会与周边的排气歧管、冷却管路、发电机等部件产生运动干涉，顶部密封胶圈的直径、压缩量经过匹配设计，安装旋紧后可以保证端面密封可靠，不会出现机油渗漏问题；底部的防滑滚花结构方便安装时的初始对位，也为机滤扳手提供了足够的夹持位置。在实际的结构建模过程中，需要重点关注各部件的装配间隙：褶纸滤芯与外壳内壁之间需要预留足够的通油空间，保证未过滤的机油可以均匀分布在整个滤芯外表面，避免局部通油阻力过大；弹簧的预紧力需要经过匹配计算，既要保证发动机停机时防回流阀的密封可靠性，又不能在正常工作时因为弹簧压力过大导致阀片无法正常开启、进油阻力过高；旁通阀的开启压力需要匹配发动机润滑系统的工作压力范围，既要避免正常工作时旁通阀误开启导致过滤失效，也要保证滤芯堵塞时可以及时打开实现旁通供油。

对于三维建模从业者而言，搭建该模型时需要重点还原各部件的装配关系：钢制外壳的冲压圆角、螺纹入口的牙型精度、褶纸的折褶均匀度、弹簧的旋向与节距、各阀片的密封面位置都需要符合实际产品的工程要求，不能仅做外观层面的建模，需要保证各部件的尺寸链符合实际装配逻辑，比如密封胶圈的压缩量要控制在合理范围，中心管的通油孔总面积要满足机油流量要求，避免出现结构干涉或者功能逻辑错误。在进行动力系统维保教学、润滑系统仿真分析或者配件匹配设计时，该模型可以直观展示机油滤清器的内部工作原理，帮助设计人员理解各结构的功能作用，也可以作为维保培训的可视化教具，让维修人员清晰掌握机油滤清器的工作逻辑与安装注意要点。
