带散热孔的设备安装钣金固定支架

做结构设计快十年，这类钣金支架在工业电控类设备里的出镜率极高，很多人觉得钣金就是折个弯冲个孔，真落到实际装配场景里，每一个折弯边的高度、每一个孔位的公差，都直接影响后续整机组装的效率。先从实际应用场景说，这类支架大多用在小型工业控制终端、嵌入式工控机、小型电源模块的安装工位上，通常是固定在设备机架的内侧立柱上，用来承托核心电控元件，同时兼顾局部的防护与散热需求。很多新手做钣金设计的时候容易忽略安装边界，上来就先画外形，最后到装配环节才发现和周边的线束、相邻元件干涉，我早年刚入行的时候也踩过这个坑，当时给一台小型温控设备做内部安装支架，折弯边多留了两毫米，最后装的时候顶到了旁边的接线端子排，不得不临时返工改模，耽误了整批设备的交期。

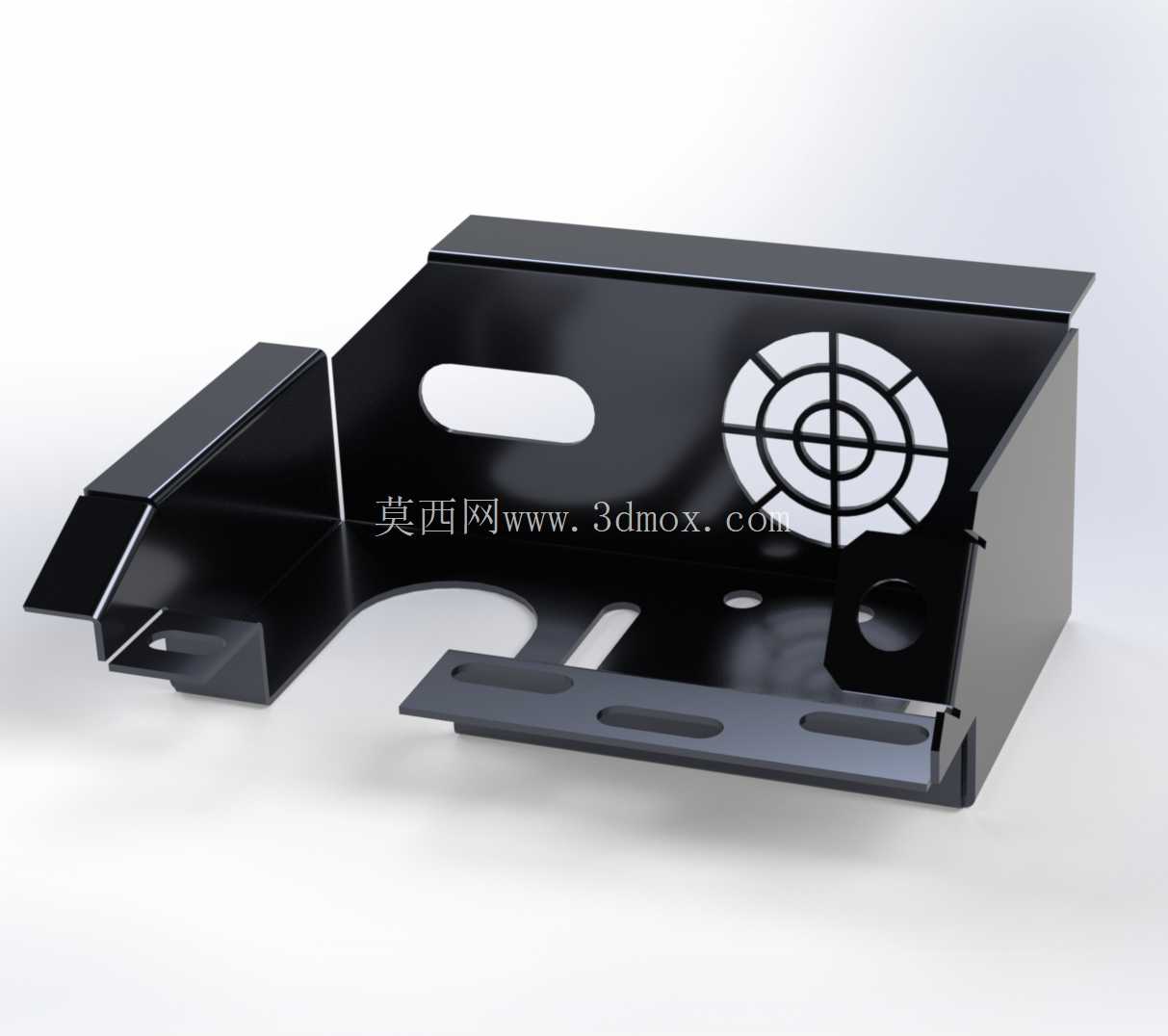

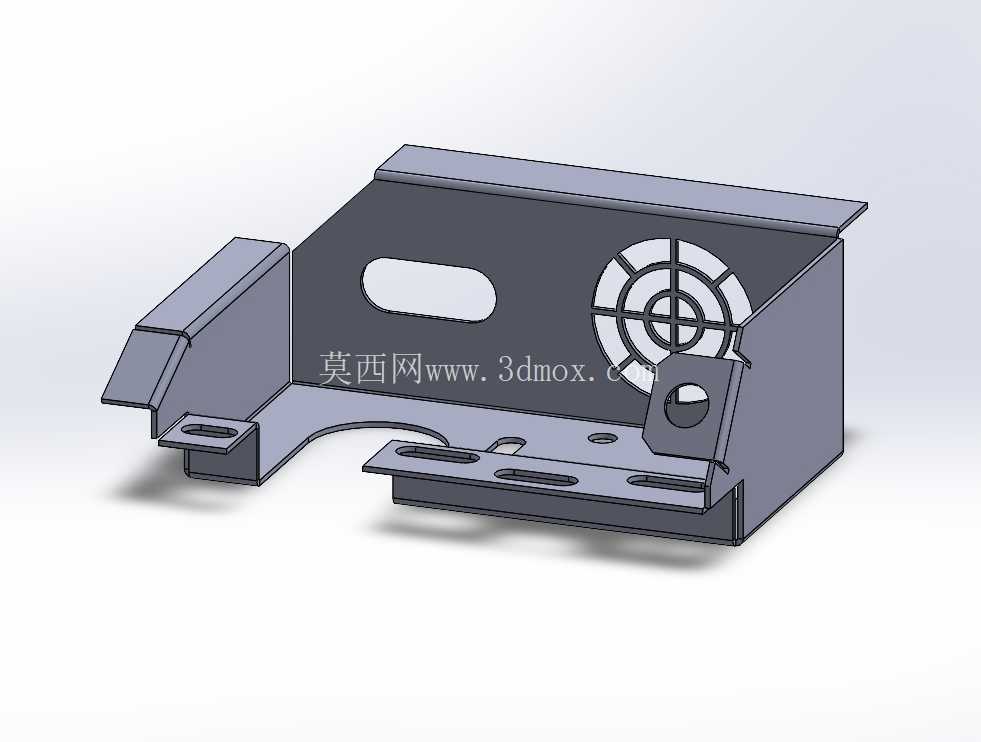

说回这个支架本身的功能特性，首先看那个带格栅的圆形开孔，这不是随便开的装饰孔，正对着的位置就是设备内部轴流风扇的安装位，格栅的筋条宽度做了1.2mm，既不会过多遮挡通风面积，又能防止装配或者后期维护的时候手指误触转动的扇叶，同时格栅的开孔率算下来在65%左右，完全能满足120mm规格轴流风扇的通风量要求，不会因为挡风造成元件积热。旁边那个长圆形的腰型孔，是走线束用的，做成长圆而不是正圆，是为了给线束走位留调整余量，毕竟不同批次的连接线材长度、端子位置难免有小偏差，腰型孔能允许线束在一定范围内调整位置，避免硬掰线材造成端子脱焊。底部那几个长条形的安装槽，是用来固定支架上承载的元件的，同样做成长槽，是为了补偿元件安装孔的位置公差，不用在装配的时候硬扯元件对位，能大幅降低装配工人的操作难度。

再聊设计思路，这类钣金件的选材一般用1.2mm到1.5mm的冷轧钢板，表面做黑色喷塑处理，一方面是防锈，另一方面黑色哑光表面不会在设备内部产生反光，方便后期维护的时候观察元件状态。折弯的R角统一按板材厚度的1倍来做，也就是1.2mm的板用R1.2的下模，这样折弯出来的零件不会出现开裂，同时折弯边的直线度能控制在0.1mm每百米的范围内，不会因为折弯变形导致安装面不平。几个翻边的高度做了8mm，这个尺寸是有讲究的：翻边太矮的话，支架的整体刚性不够，承重的时候容易变形；翻边太高的话，一是浪费板材，二是会占用设备内部的宝贵空间，8mm的高度刚好能让1.2mm厚的钣金件在承受2kg以内的电控元件时，形变量不超过0.2mm，完全满足使用要求。侧边那个带缺口的折弯位，是用来避让设备内部的走线槽的，当初做这个结构的时候，我特意去装配车间蹲了三天，看工人装同类支架的时候最容易卡到哪个位置，最后把原来的直角折弯改成了带避让缺口的结构，单台设备的装配时间直接缩短了四十秒，批量生产的时候这个效率提升是非常可观的。

关于安装边界，这个支架的整体安装孔位是按照标准19英寸机柜的内部安装立柱间距来匹配的，两个侧边的固定孔中心距刚好对应机柜立柱的U位孔距，不用额外做转接件就能直接固定。安装面的平面度公差控制在0.3mm以内，保证固定在上面的电控元件不会因为安装面倾斜导致接插件对位不准。所有的开孔边缘都做了去毛刺处理，不会割破穿过去的线束外皮，这点在电气安全规范里是硬性要求，很多小厂做的钣金件忽略这一步，后期设备运行的时候线束被毛刺磨破造成短路，引发的设备故障占比能到内部故障的15%以上。另外支架上那个单独的小圆孔，是用来做接地连接的，孔位旁边特意留了不喷塑的接触面，保证接地电阻小于0.1欧姆，满足电气设备的安全接地要求，很多新手做设计的时候会把整个零件全喷塑，最后接地的时候还要特意刮掉喷塑层，既影响外观又耽误装配时间。

其实这类钣金支架看起来结构简单，里面藏的都是实际生产装配里攒出来的经验，没有什么花里胡哨的结构，每一个折弯、每一个开孔都是为了解决实际装配里的具体问题，做结构设计久了就会明白，好用的零件从来不是越复杂越好，而是刚好能满足使用需求，同时加工方便、装配简单、成本可控，这才是工业设计最实在的地方。
