交错轴斜齿轮传动结构三维设计

项目分类:齿轮 发布时间:2026-07-14 ID:1199972
  • 交错轴斜齿轮传动结构三维设计
  • 交错轴斜齿轮传动结构三维设计
  • 交错轴斜齿轮传动结构三维设计
  • 交错轴斜齿轮传动结构三维设计
  • 交错轴斜齿轮传动结构三维设计
  • 交错轴斜齿轮传动结构三维设计
  • 交错轴斜齿轮传动结构三维设计

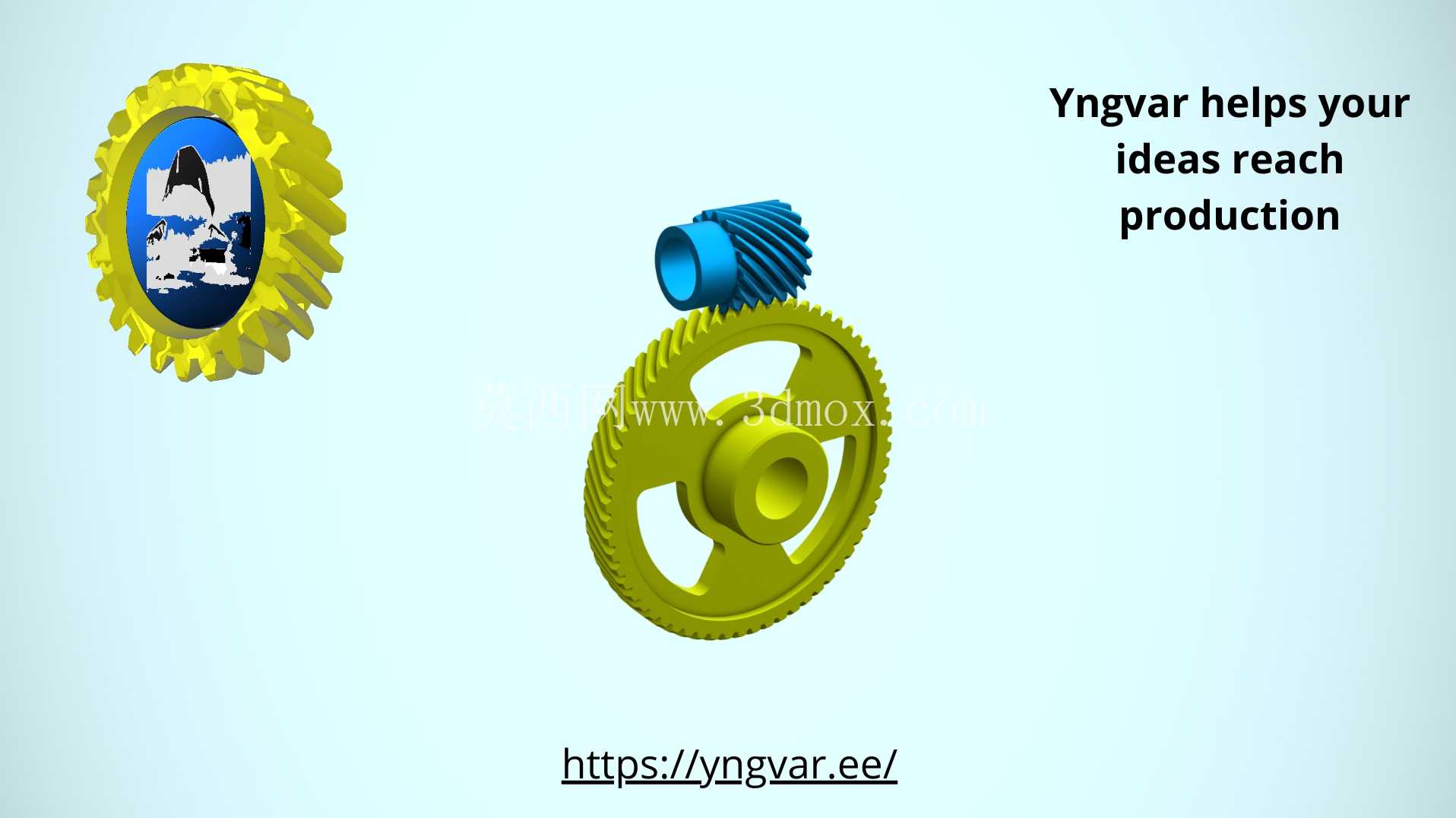

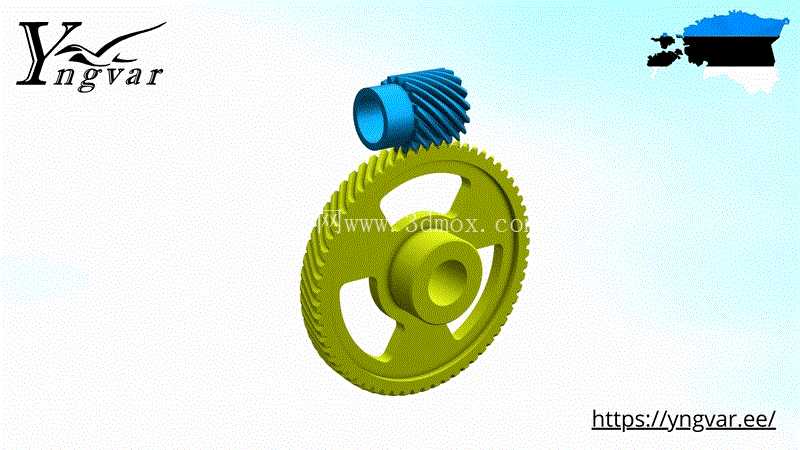

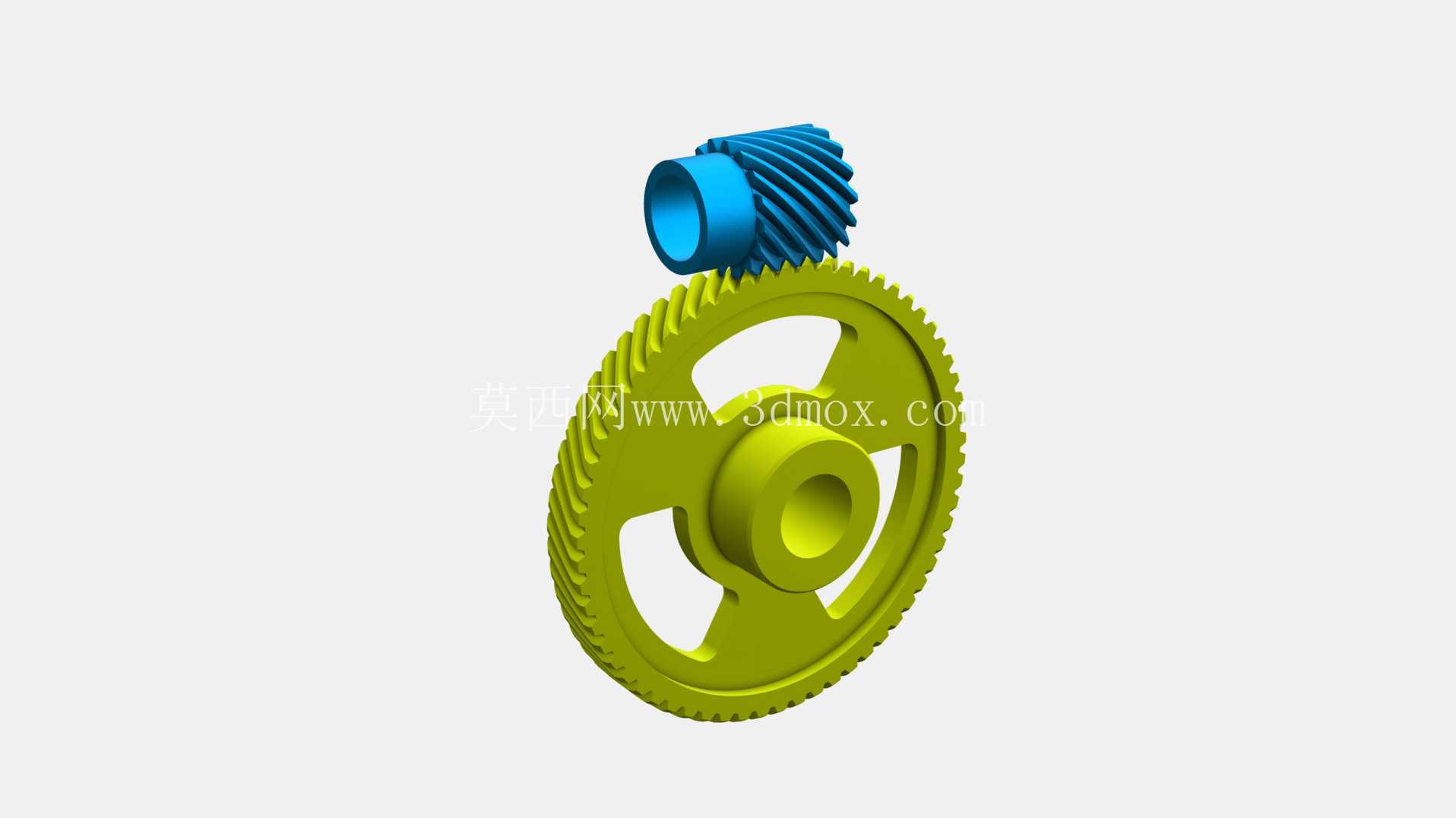

  从实际使用的角度看,斜齿轮相比直齿轮的优势十分明显,直齿轮啮合时是整个齿宽同时进入啮合、同时退出,啮合过程中刚度突变带来的振动和噪声很难控制,而斜齿轮的齿是逐渐进入啮合、逐渐退出啮合的,啮合刚度变化平缓,在高速运转时的安静性和平稳性远优于直齿轮,这也是很多进给机构、小型传动箱选择斜齿轮结构的核心原因。当然设计中也必须考虑斜齿轮的固有特性:齿面的相对滑动会随着螺旋角增大而提升,滑动摩擦会带来齿面磨损和发热问题,所以这套结构在参数选择时,将小齿轮的螺旋角控制在合理区间,既保证足够的啮合重合度,又不会让齿面滑动速度过高,同时在齿形设计时做了齿顶修缘,减少啮合入啮和出啮时的边缘接触,降低局部磨损速率。在轻工输送、小型动力传递、精密进给机构的交错轴动力传递场景中,交叉斜齿轮是应用十分广泛的传动结构,这类结构不需要两根传动轴保持平行或者垂直相交,能在空间交错的两根轴之间完成旋转动力的传递,相比蜗轮蜗杆结构,它的传动效率更高,加工成本更低,适合中低载荷、中等转速的传动工况。这套交叉斜齿轮的设计,首先从啮合特性出发做参数匹配:小齿轮采用左旋斜齿,大齿轮采用对应旋向的斜齿,两轴空间交错角设置为45度,齿向参数经过反复校核,保证啮合过程中齿面接触线连续变化,不会出现突然的啮合冲击。

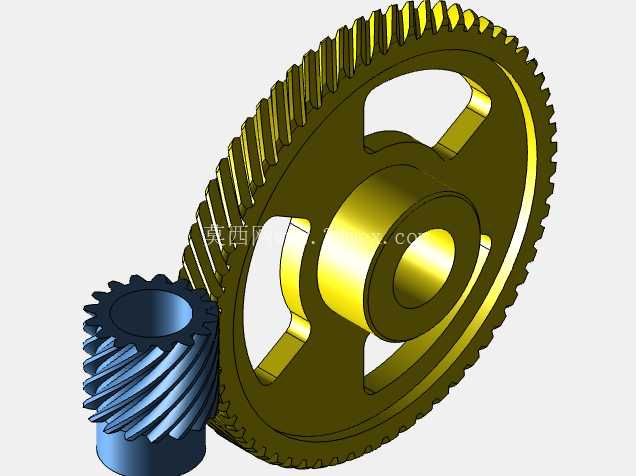

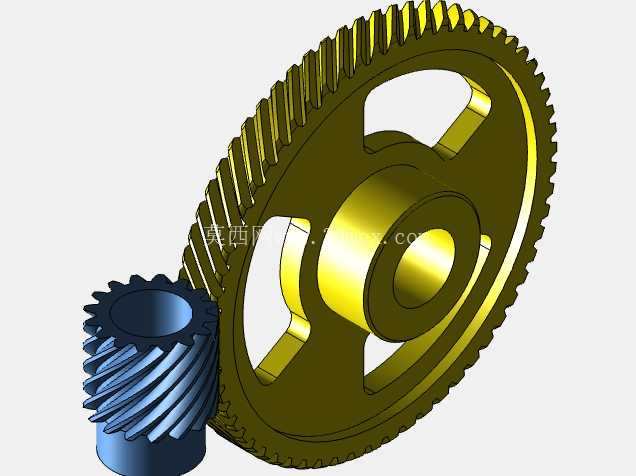

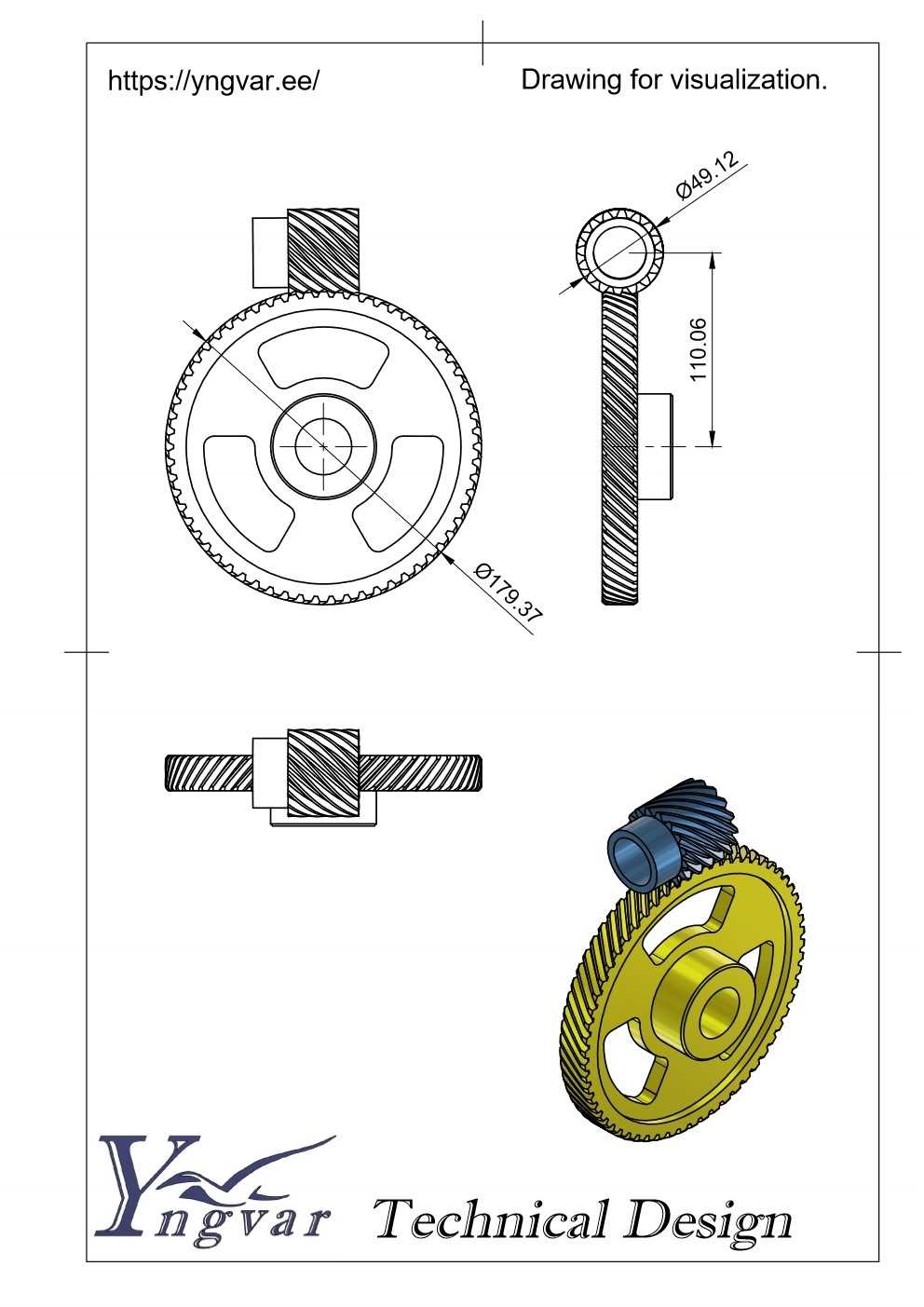

  从安装边界来看,大齿轮采用辐板式结构,中心设置带键槽的安装轮毂,轮毂外径和轴孔的配合公差按照过渡配合设计,既保证传动时的同轴度,又方便装配拆卸;轮毂和轮缘之间的辐板做了减重孔设计,在保证轮体刚度满足扭矩传递要求的前提下,尽可能降低转动惯量,减少启停过程中的冲击载荷。小齿轮采用筒式结构,内孔同样设置键槽,轴向定位靠轴肩和锁紧挡圈完成,安装时需要严格控制两轴的中心距和轴交角偏差,中心距偏差过大会导致齿侧间隙不合理,要么间隙过大带来回程误差,要么间隙过小导致卡滞、磨损加剧;轴交角偏差则会直接影响齿面接触斑点的位置,正常啮合时接触斑点应该分布在齿面中部,如果偏差过大,接触斑点会偏移到齿端,造成局部应力集中,大幅缩短齿轮使用寿命。

  在实际选型应用中,这类交叉斜齿轮结构常被用在食品包装机械的送膜机构、小型木工机械的进给传动、办公设备的动力传递单元中,这些场景往往对传动平稳性有一定要求,同时安装空间受限,无法布置平行轴或者相交轴的齿轮结构,交叉斜齿轮刚好能利用空间交错的布置优势,在紧凑的空间内完成动力方向的转换和传递。设计过程中还需要考虑轴向力的平衡问题,斜齿轮啮合时会产生沿轴向的分力,螺旋角越大轴向力越大,所以在配套的轴系设计中,需要选用能承受轴向载荷的轴承,比如角接触球轴承或者圆锥滚子轴承,同时在装配时调整好轴承预紧力,避免轴向窜动影响啮合精度。齿宽的选择也经过了权衡,齿宽过大容易导致载荷沿齿宽分布不均,对安装误差的敏感度提升,齿宽过小则会导致单齿载荷过大,齿面接触强度不足,这套结构的齿宽系数选取在常规推荐区间内,兼顾了承载能力和安装容错性。另外,齿面的润滑设计也不能忽略,因为交错轴斜齿轮的齿面滑动方向和齿长方向存在夹角,润滑油更容易被挤出啮合区,所以在中速工况下推荐采用油浴润滑,低速工况可以采用润滑脂定期润滑,保证啮合面有足够的油膜覆盖,降低磨损速率。

  很多刚接触结构设计的工程师容易忽略斜齿轮的旋向匹配问题,交错轴斜齿轮的旋向选择和轴交角直接相关,如果旋向选错,根本无法完成正常啮合,甚至会在装配时出现齿面干涉,打坏轮齿,所以在建模阶段就需要做啮合干涉检查,通过运动仿真验证整个啮合过程中是否存在卡滞、干涉,齿侧间隙是否在合理范围内。这套模型的齿形是按照标准渐开线齿廓生成的,齿根部分做了圆角过渡,避免应力集中,提升轮齿的弯曲疲劳强度,在额定载荷下,轮齿的弯曲安全系数和接触安全系数都能满足常规工况的使用要求,不需要额外做特殊的强化处理就能适配多数通用传动场景。
