竞赛级双列同步带轮传动机器人框架结构

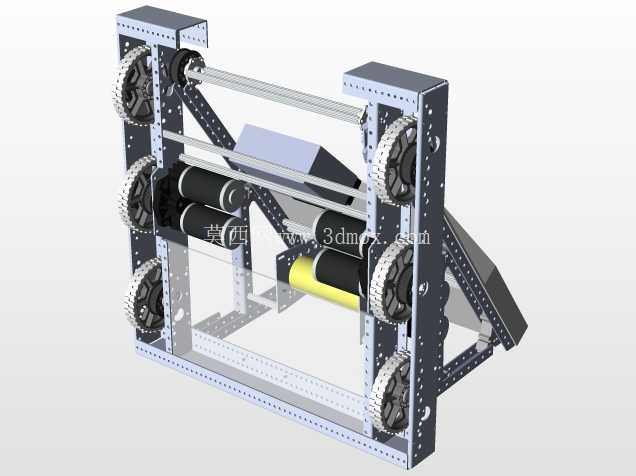

　　该结构为竞技类移动机器人的主体承载框架，整体采用双侧对称立式板件作为主支撑，搭配横向连接型材形成刚性笼式结构，可在高速移动、机构动作过程中抵抗侧向冲击与扭转载荷，避免框架形变影响传动精度。双侧立板上沿竖直方向阵列布置多组同步带轮，每侧对应设置四个带轮安装位，配合张紧的同步带形成双列平行传动链路，可将动力输入端的扭矩同步传递至上下排布的执行端，保证两侧传动的同步性，避免单侧负载过大出现传动滞后、带体跳齿的问题。框架中部预留了充足的动力元件安装空间，可容纳多组驱动电机、传动滚轴以及功能执行组件，滚轴两端通过轴承座固定在双侧立板上，保证转动过程中的同轴度，降低高速转动时的径向跳动。

　　斜向布置的支撑型材连接主立板与前端安装位，形成三角稳定结构，用于搭载前端作业机构，可承受作业过程中的反向冲击力，避免前端机构出现松动移位。从安装边界来看，双侧立板的安装孔位采用标准化间距设计，可根据实际需求调整带轮、支撑型材的固定位置，适配不同尺寸的动力元件与执行机构，无需重新加工主体板件即可完成结构改型。底部的横向连接型材同时承担底盘安装基准的作用，可直接固定行走轮组、底盘护板等组件，保证整体重心落在底盘支撑范围内，避免移动过程中出现倾翻。在实际应用场景中，这类框架结构多用于场地竞技类机器人的主体搭建，双列同步带传动结构可同时为攀爬、输送、拾取等多组执行机构提供动力输出，对称式的结构设计可平衡两侧负载，降低动力输出端的偏载损耗。

　　设计过程中优先考虑了结构的可维护性，所有带轮、支撑件均采用外露式安装，无需拆解主体框架即可完成带体张紧调整、元件更换等操作；立板上的镂空减重孔在保证结构刚性的前提下降低了整体自重，提升机器人的移动灵活性与载荷余量。传动链路的张紧结构采用腰型孔设计，可通过调整带轮固定位置实现带体张紧力的精准调节，避免张紧力过大导致的带体过早疲劳、轴承负载异常，也可防止张紧力不足出现的传动打滑问题。框架上的所有安装孔位均采用统一孔径标准，可兼容常规的紧固件规格，减少装配过程中的零件种类，降低装配复杂度。

　　中部的动力元件安装位设置了多层固定点位，可根据元件的尺寸、重量调整固定高度，优化整体重心分布，同时预留了布线通道，可将动力线、信号线沿型材内侧布置，避免运动过程中线路与传动部件发生干涉。前端的斜向支撑结构除了承担执行机构的安装基准外，还可作为防护结构的固定点，在发生碰撞时率先吸收冲击能量，保护内部的动力元件与传动结构不受损坏。
