水下作业电动三爪夹持机械装置

这套水下夹持装置是专为水下作业机器人设计的末端执行部件，核心解决水下高压、腐蚀环境下的可靠夹持作业需求，适配水下观测、水下运维、水下样本采集、水下构件拆装等多类作业场景，可搭载在观察级、作业级ROV或者自主水下机器人末端，替代人工完成高危水下操作。

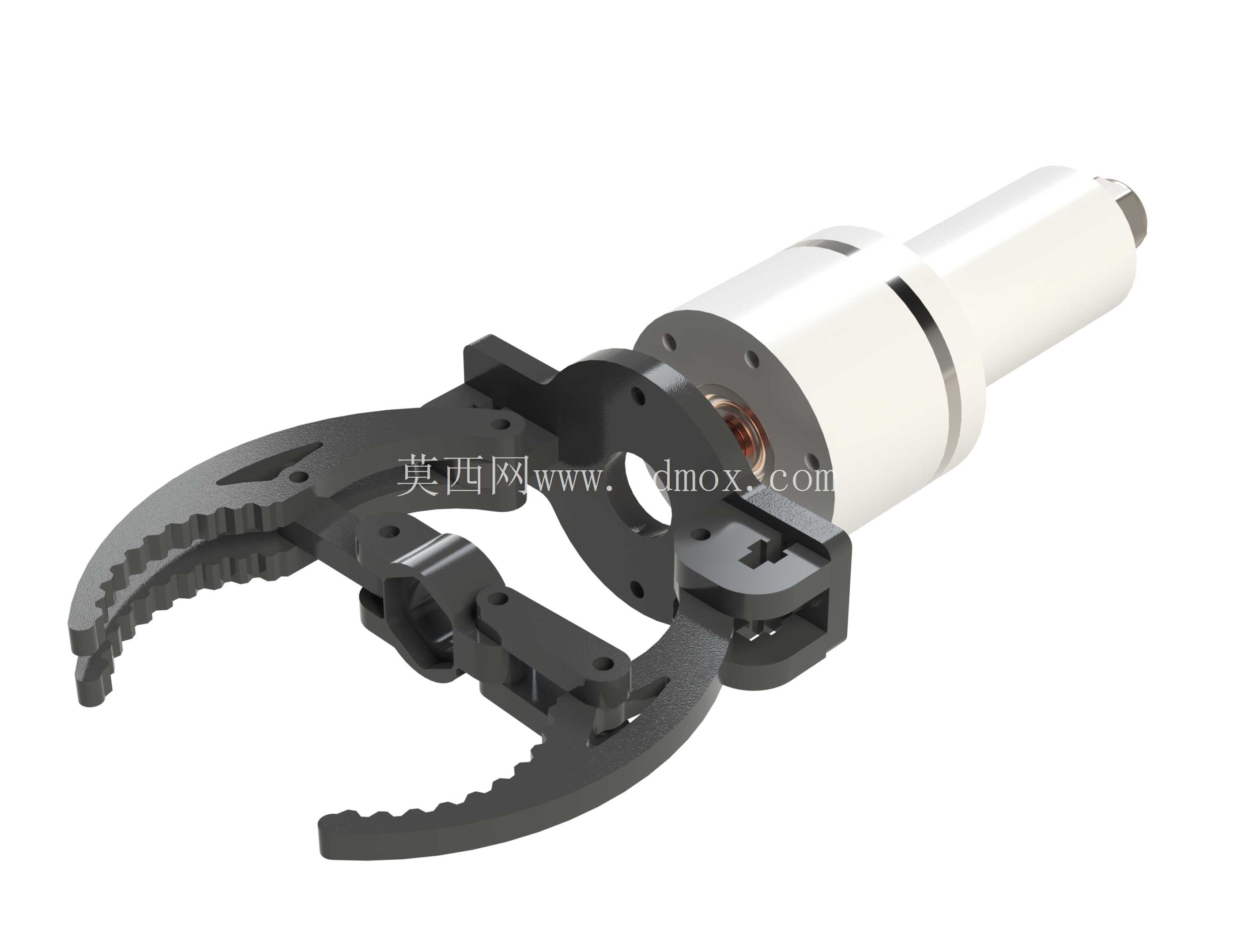

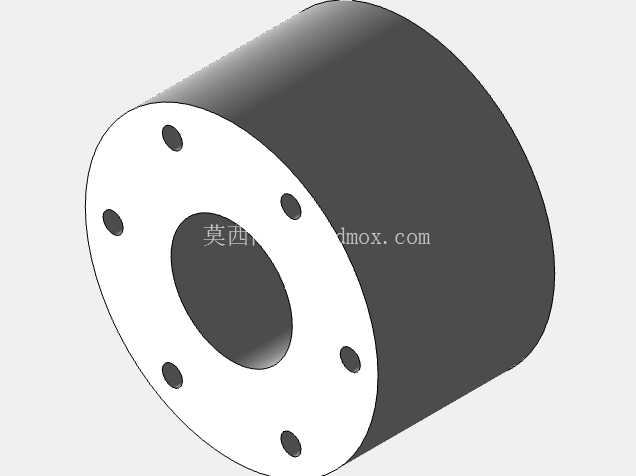

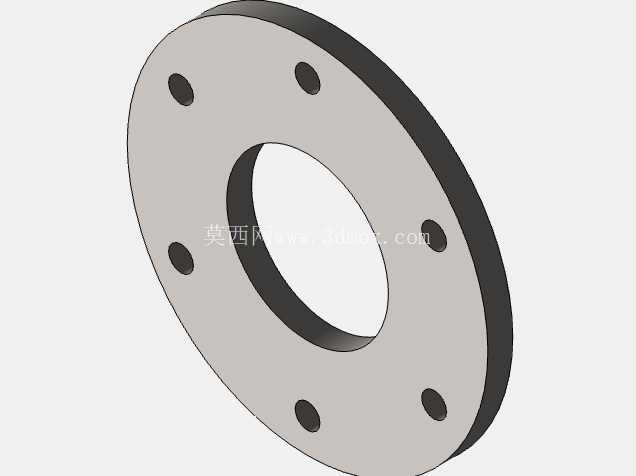

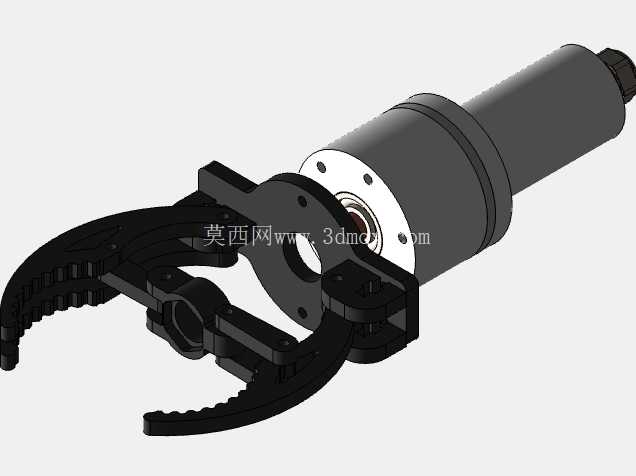

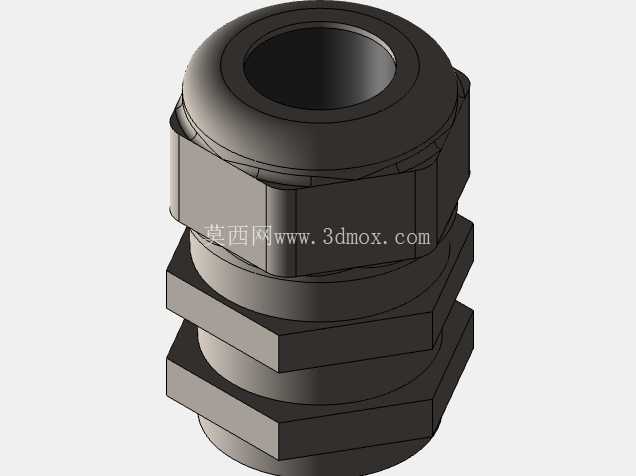

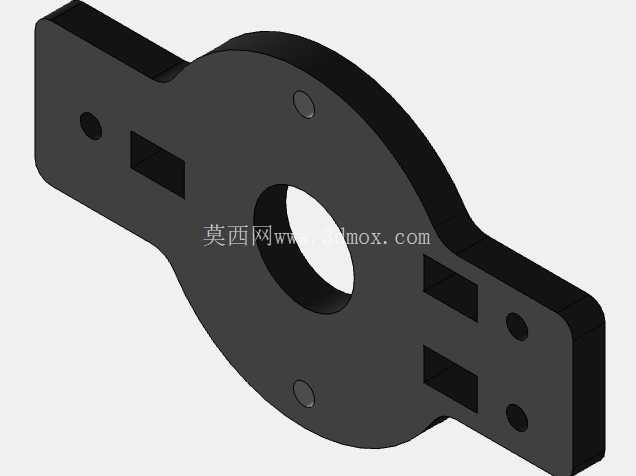

从结构设计逻辑来看，整套装置采用集成式驱动布局，将直流驱动单元、密封变速传动组、夹持执行爪体同轴串联布置，整体呈圆柱状外形，轴向总长度控制在适配多数水下机器人末端负载安装的范围内，最大外径不超过常规水下机械臂腕部的安装接口尺寸，安装端采用标准法兰对接结构，法兰端面预留均匀分布的螺纹安装孔，可直接匹配多数水下机械臂的末端输出法兰，无需额外设计转接件，安装时仅需保证驱动单元的密封接线端与机械臂内部走线通道对齐，即可完成动力与控制线路的接驳。

传动部分采用密封式变速箱结构，所有传动啮合副都封闭在充油密封腔体内，腔体动密封位置采用多道O型圈加格莱圈的组合密封形式，可承受数十米水深的静压力与动态作业下的密封可靠性，避免水体侵入传动腔造成齿轮锈蚀、润滑失效问题。变速箱将驱动电机的高转速低扭矩输出，转换为低速大扭矩的夹持动力输出，传动路径经过消隙设计，正反向换向时的空程间隙控制在极小范围内，保证夹持动作的响应精度。

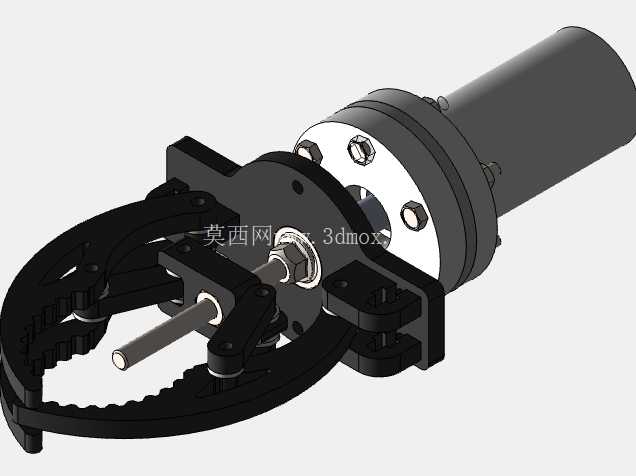

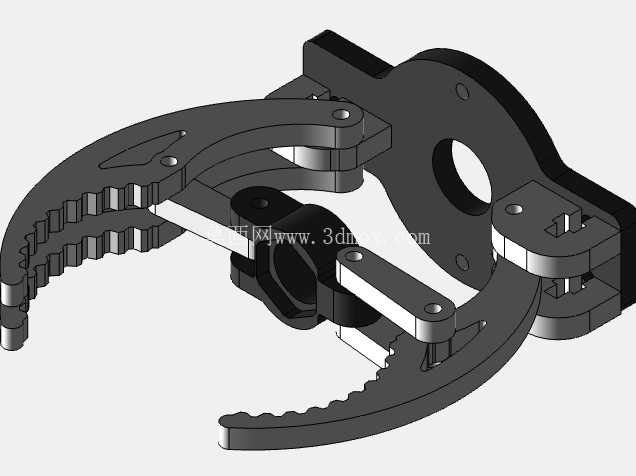

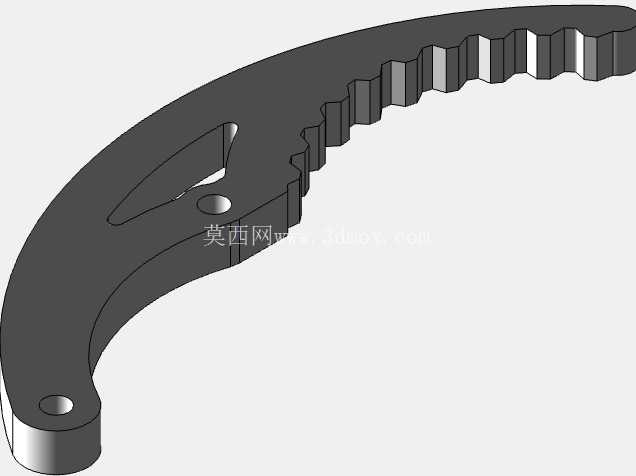

执行端采用三爪同步夹持结构，三个爪体沿驱动端周向120度均匀分布，爪体内侧设计有锯齿状防滑咬合齿，齿形角度经过反复校核，既可以保证对硬质光滑构件的夹持摩擦力，又不会在夹持易碎、软质样本时造成被夹持物破损。爪体的开合行程覆盖从小直径杆件到大尺寸不规则构件的夹持范围，单爪的摆动角度经过限位设计，避免开合超程造成传动机构卡死，爪体根部采用耐磨销轴铰接，铰接位置预留润滑脂存储槽，可在长期水下作业中减少铰接副的磨损。

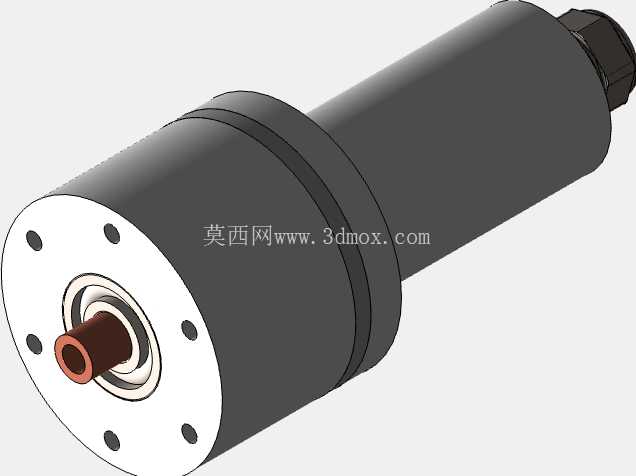

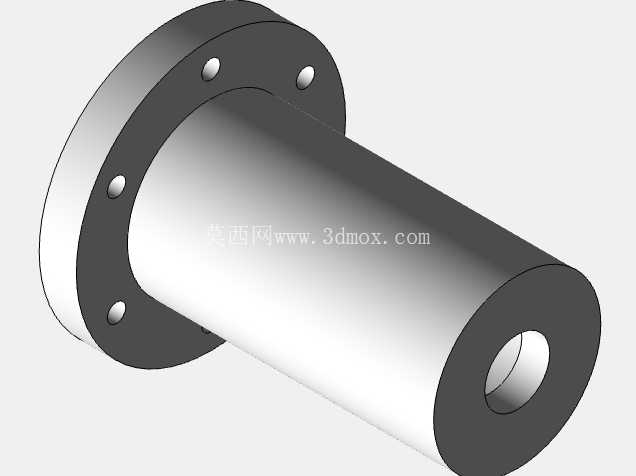

驱动单元内置在装置尾部的圆柱壳体内，壳体采用耐腐蚀硬质铝合金加工，表面做硬质阳极氧化处理，可抵御海水、酸碱水体的长期腐蚀，驱动单元的动力输出端与变速箱输入端采用密封联轴器连接，联轴器位置设置双重密封，即使前端密封出现微量渗漏，也不会直接侵入电机腔体造成驱动故障。整套装置的重心沿轴向中心分布，搭载在机械臂末端时不会造成额外的偏载力矩，可降低机械臂腕部关节的负载压力，提升水下作业时的动作稳定性。

在实际作业场景中，这套夹持装置可完成水下管线的抓取对接、水下考古的样本提取、水下结构件的螺栓拆装辅助、水下废弃杂物的清理回收等工作，夹持力可通过驱动电流做闭环调节，针对不同材质、不同重量的被夹持物匹配对应的夹持力，既不会因夹持力过小造成物件脱落，也不会因夹持力过大损伤被夹持物件。爪体的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免在水下狭窄空间作业时勾挂水草、线缆等障碍物，降低水下作业的卡滞风险。

从安装边界来看，整套装置的径向最大尺寸出现在爪体完全张开的位置，设计时已经将张开状态的外圆尺寸控制在安装法兰外径的1.5倍范围内，不会在机械臂做姿态调整时与腕部结构发生运动干涉；轴向尺寸上，从安装法兰端面到爪体最前端的距离经过优化，尽可能缩短悬臂长度，提升夹持作业时的整体刚性，减少重载夹持时的端部晃动量。所有外露的紧固件都采用不锈钢材质，与铝合金壳体接触的位置设置绝缘垫片，避免不同金属在水下环境中产生电偶腐蚀，延长装置的水下服役周期。
