三爪式机器人夹持执行机构结构设计

该三爪联动夹持机构主要适配工业自动化产线的工件转运、工序上下料场景，可集成在多关节机械臂末端，完成圆柱形、规则轴类以及带定位台阶工件的抓取与转移作业，在3C电子零部件装配、小型五金件机加工上下料、精密组件周转工位都能适配，相比气动吸盘类执行末端，这类刚性机械夹爪对工件表面无特殊要求，不会因工件表面存在切削液、轻微油污出现吸附失效的问题，夹持力传递更直接，可适配一定重量范围内的金属、硬质塑料类工件搬运。

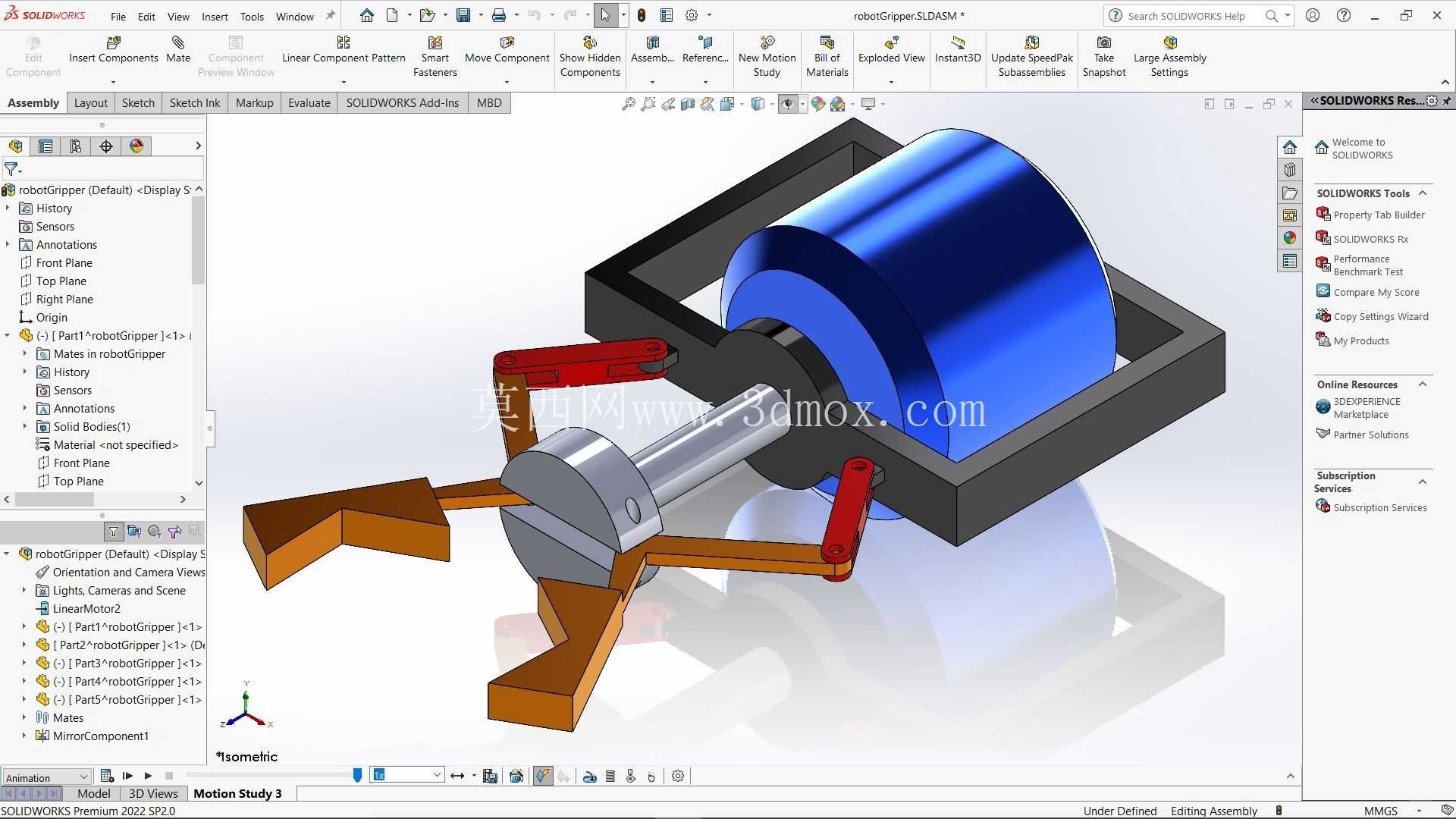

从功能实现逻辑来看，该机构采用单动力输入的三爪同步联动设计，中心推杆作为动力传递核心部件，通过三组对称布置的铰接连杆分别连接三个夹爪臂，当中心推杆沿轴向做直线往复运动时，会同步带动三个夹爪绕各自的铰接支点做回转摆动，实现夹爪的张开与闭合动作，这种对称联动结构能保证三个夹爪的夹持行程完全同步，抓取工件时可自动完成中心对中，无需额外增加视觉定位或浮动校正结构，就能保证被夹持工件的轴线与机构安装基准轴线重合，大幅降低后续工位的定位误差。夹爪的接触端采用弯折式结构设计，夹持接触面做了适配圆柱面的贴合角度处理，闭合时三个接触点形成稳定的三点支撑受力结构，既能保证夹持过程中工件不会出现周向转动、轴向滑脱的问题，也能通过调整推杆的进给行程适配一定直径范围内的工件，无需频繁更换夹爪头即可覆盖多规格小尺寸工件的抓取需求。

设计层面上，整个机构的支撑框架采用框式结构作为安装基体，后端的圆柱腔体用于集成动力输入组件，可直接适配标准气缸、微型电动推杆的安装尺寸，安装法兰的接口尺寸匹配常规工业机械臂的末端安装标准，不需要额外设计转接板即可完成快速装配。所有铰接位置均采用销轴连接结构，连杆与夹爪臂的受力截面做了等强度优化，在保证结构刚性的前提下尽可能减少不必要的材料去除，降低整个执行末端的自重，减少机械臂运动过程中的负载冗余。夹爪臂的摆动行程经过严格限位，框架上的限位结构可限制夹爪的最大张开角度与最小闭合尺寸，避免推杆超出行程造成机构卡死、连杆受力过载变形的问题。

从安装边界与尺寸适配来看，机构整体的径向轮廓尺寸控制紧凑，三个夹爪完全张开时的最大外径不会超出后端安装法兰的轮廓范围，在狭窄的工位空间内作业时不会与周边工装、夹具发生干涉，轴向尺寸预留了足够的动力组件安装空间，用户可根据实际工位的行程需求、夹持力需求选择对应规格的动力元件，不需要对主体结构做二次修改。铰接点的位置布局经过运动学仿真验证，在整个夹持行程范围内，连杆与夹爪臂的传动角始终保持在合理区间，不会出现传动死点，动力输入的推力可以高效转化为夹爪的夹持力，在相同动力输入的前提下能获得更大的夹持输出力，降低对动力元件的功率要求。

实际应用中，这类夹爪机构可根据被抓取工件的材质调整夹爪接触端的衬垫材质，比如抓取易刮伤的铝件、塑料件时可在接触端增加聚氨酯衬垫，抓取高温工件时可更换金属耐热衬垫，主体结构不需要做任何改动即可适配不同的作业工况。机构的所有铰接销轴均设计为可快拆结构，日常维护时可快速拆卸更换磨损的销轴、连杆，不需要将整个机构从机械臂上完全拆除，大幅降低产线维护的停机时间。整个结构的零件加工工艺性良好，框架、夹爪臂、连杆类零件均可采用常规的铣削、线切割工艺完成加工，不需要特殊的定制刀具或复杂加工工序，加工成本可控，适合小批量定制以及自动化产线的快速改造适配。
