可3D打印钟表用滚珠擒纵调速结构

这套滚珠擒纵结构是面向小型机械计时装置开发的核心传动调速部件，区别于传统叉瓦式擒纵的棘爪卡合结构，采用滚动球体作为能量传递与调速的核心介质，从根源上降低了传动副之间的滑动摩擦损耗，不需要额外做复杂的宝石轴承镶嵌结构，就能实现稳定的周期往复运动，非常适合个人爱好者做小型机械钟的自制改装，也能用于教学场景下的机械计时原理演示。

从实际应用场景来看，这类结构可以直接适配桌面级小型机械钟的机芯设计，也能作为独立的机械演示教具，用于机械原理课程中擒纵调速模块的展示，所有零件都预留了3D打印的工艺余量，不需要高精度的金属切削加工，用普通的FDM或者光固化3D打印机就能完成制作，后期只需要根据实际打印的尺寸偏差做简单的打磨修配，就能完成整体装配。

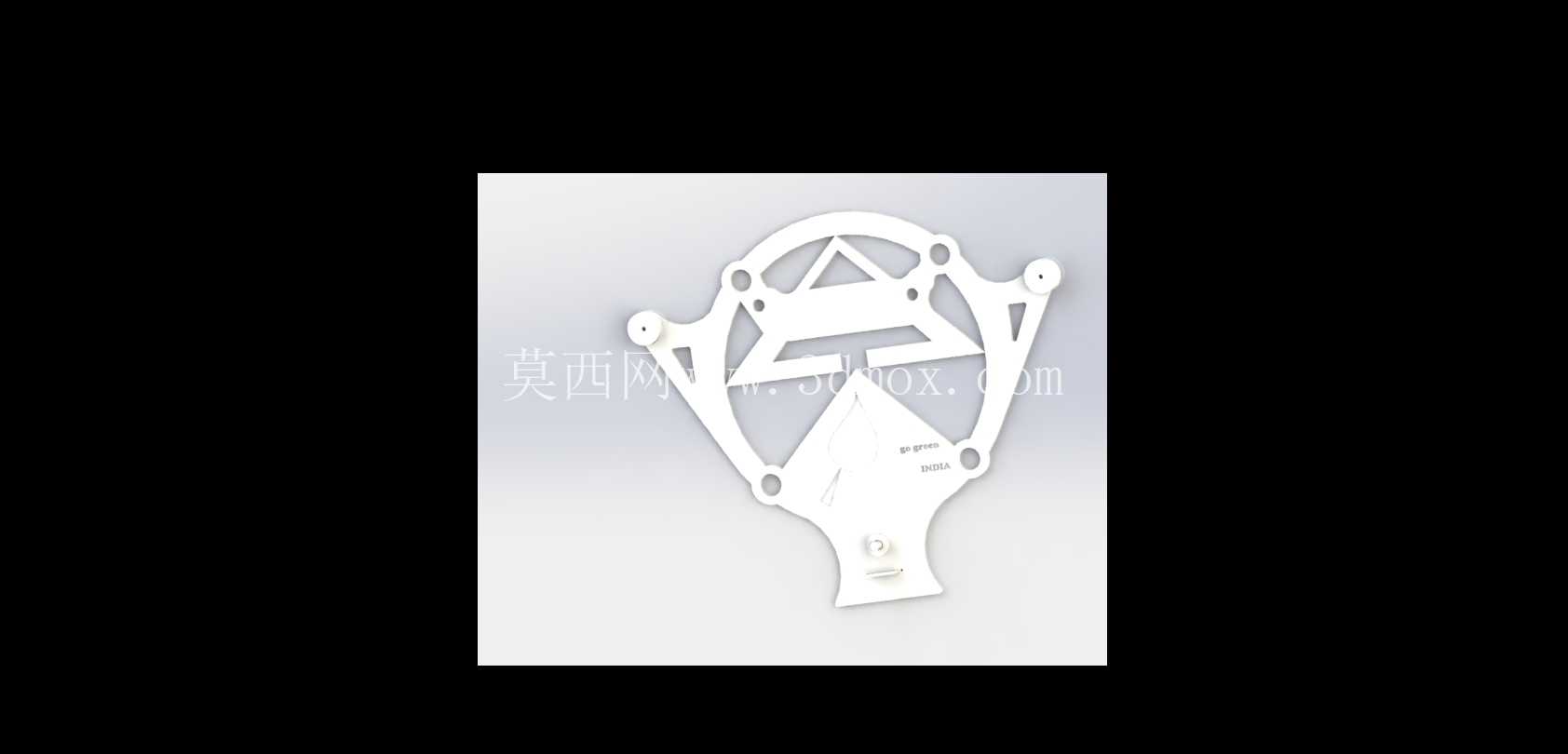

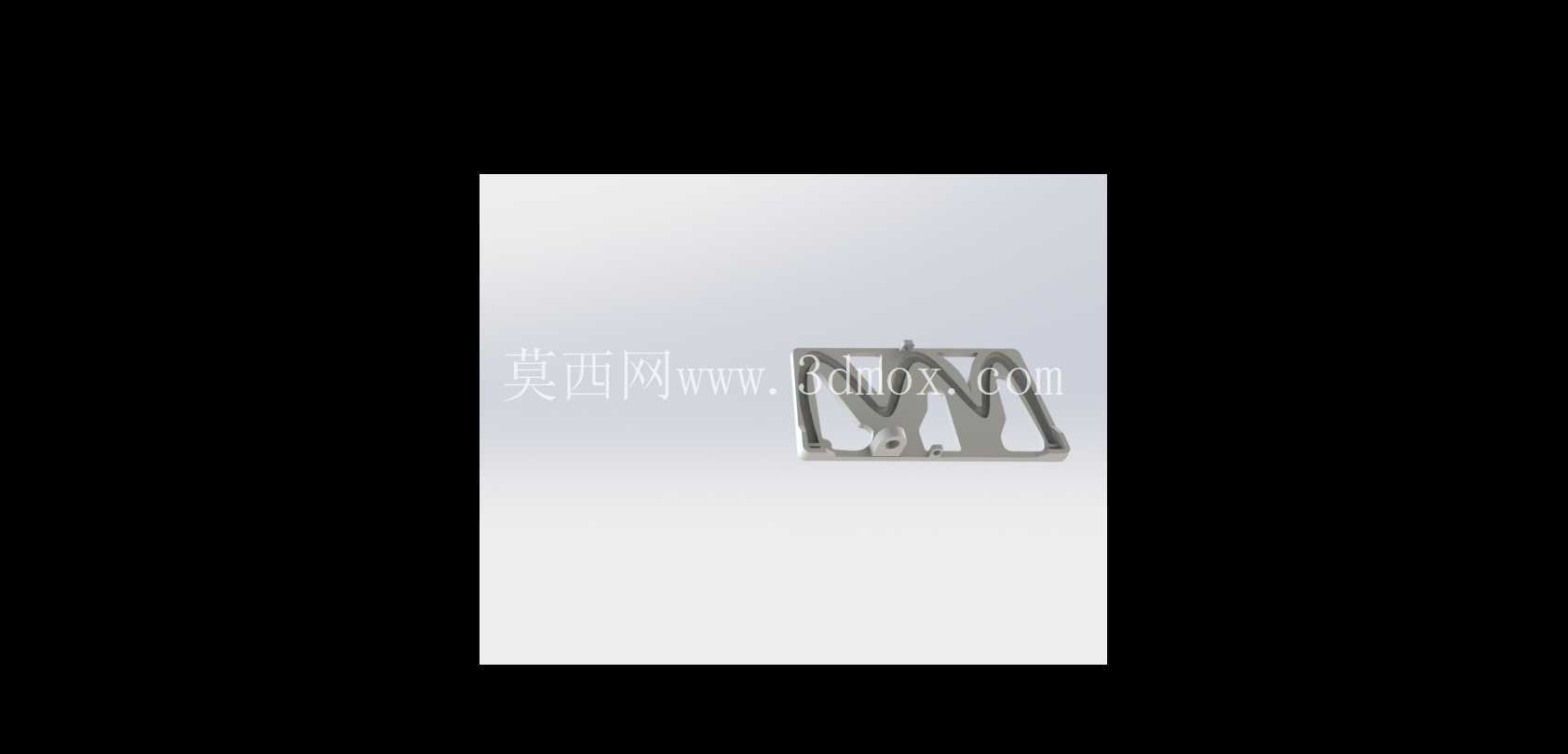

功能特性层面，这套结构依靠滚珠在特定型腔内的循环滚动，配合摆架的往复摆动实现能量的间歇释放，相比传统擒纵结构，它的零件数量更少，没有细小的棘爪、叉瓦等易损微型零件，装配容错率更高，传动过程中的冲击载荷更小，运行时的噪音也更低。结构的支架部分采用了对称式的镂空设计，在保证整体结构刚度的前提下，尽可能降低了摆架的自身重量，减少摆动过程中的惯性损耗，让能量传递效率更高，只需要很小的发条驱动力就能维持长时间的稳定运行。

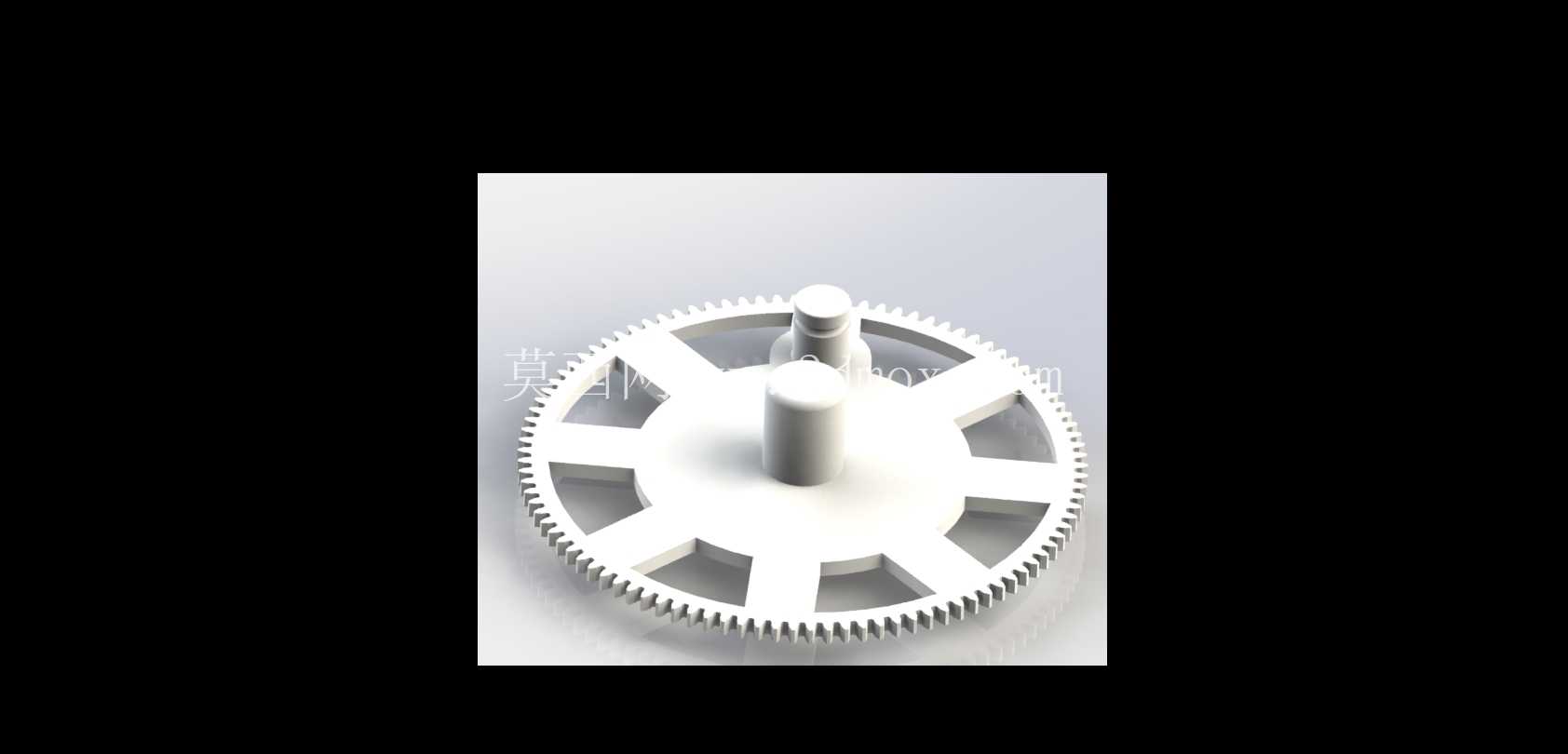

设计思路上，整个结构的核心是擒纵轮的齿形轮廓与摆架型腔的曲线匹配，设计时首先确定了摆架的摆动频率，根据目标振荡周期反推滚珠的滚动行程与型腔的曲线曲率，保证滚珠在每个摆动周期内都能准确完成一次锁止、释放、冲击的动作循环，不会出现卡滞或者滑齿的问题。所有零件的连接孔位都做了统一的公差匹配，转动配合的孔位预留了0.2mm的间隙，适配3D打印常见的尺寸收缩误差，不需要额外加装轴承，直接用打印的轴件就能实现顺畅转动。零件的壁厚都控制在1.5mm以上，避免打印过程中出现薄壁变形的问题，同时所有棱角位置都做了R0.5的圆角过渡，既减少了打印时的应力集中，也能避免装配时的锐边划伤。

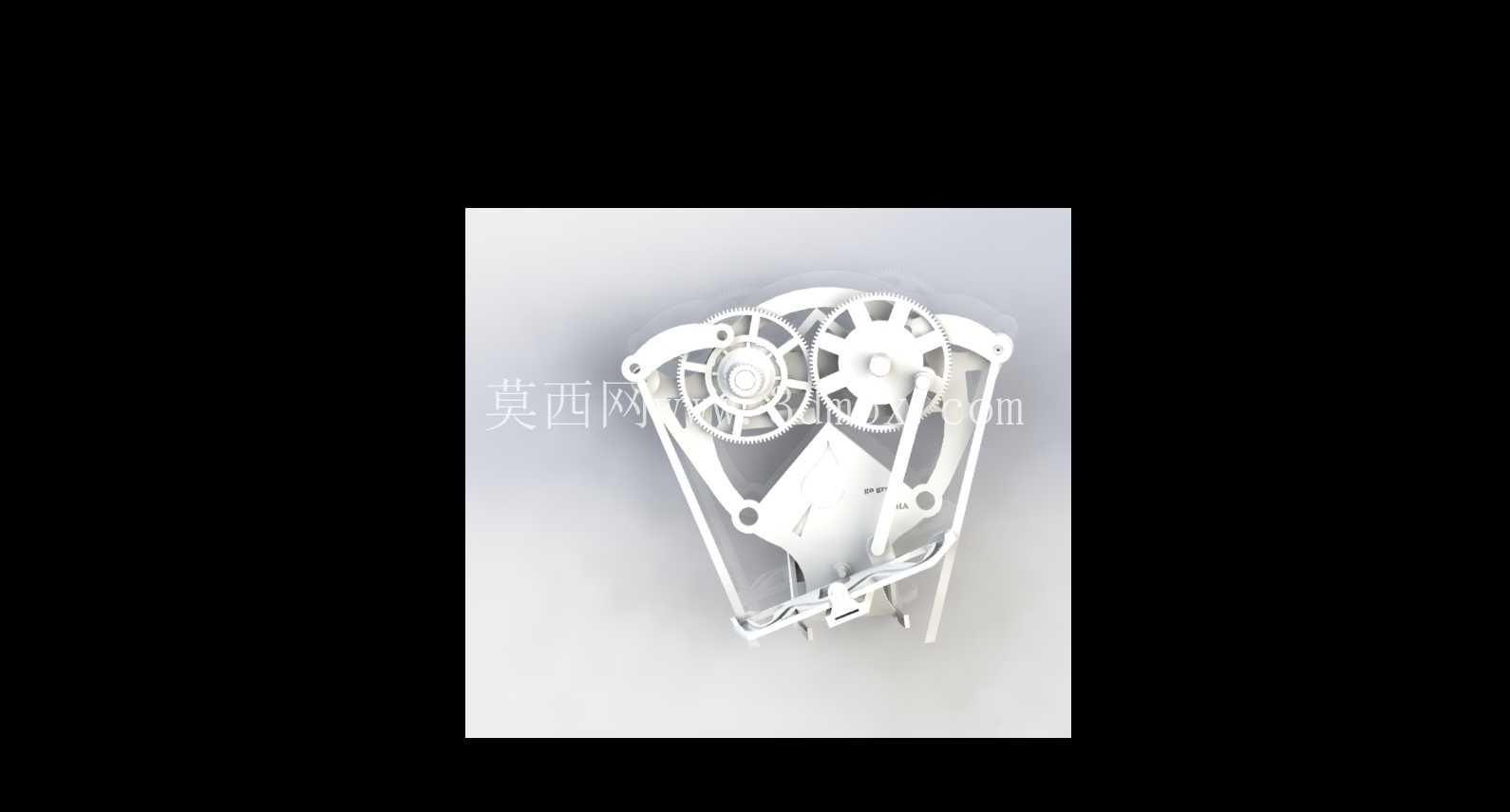

外形尺寸与安装边界方面，整个结构组装完成后整体轮廓宽度约120mm，高度约150mm，厚度方向的尺寸控制在20mm以内，可以直接嵌入厚度25mm以上的钟表外壳内。安装定位点设置在支架底部的两个固定孔，孔距为90mm，采用M3的螺丝就能完成与机芯基板的固定，不需要额外设计复杂的安装转接结构。结构的输入轴位于擒纵轮的中心位置，轴径为4mm，伸出长度为8mm，可以直接与发条轮系的输出齿轮啮合，中心高度距离安装基准面为35mm，匹配常规小型机械钟的轮系排布高度。摆架的摆动幅度设计为28度，摆动过程中零件的最大外伸轮廓不超出支架主体边界10mm，设计外壳时只需要在支架外侧预留12mm的安全间隙，就能避免摆架运动时与外壳发生干涉。滚珠采用标准直径6mm的通用钢球或者玻璃球，不需要定制特殊尺寸的滚动体，后期维护更换非常方便，所有配合面的粗糙度要求不高，3D打印完成后只需要去除支撑毛刺，不需要额外做表面抛光处理就能满足运行要求。
