磁悬浮列车项目用模块化电磁绕线装置

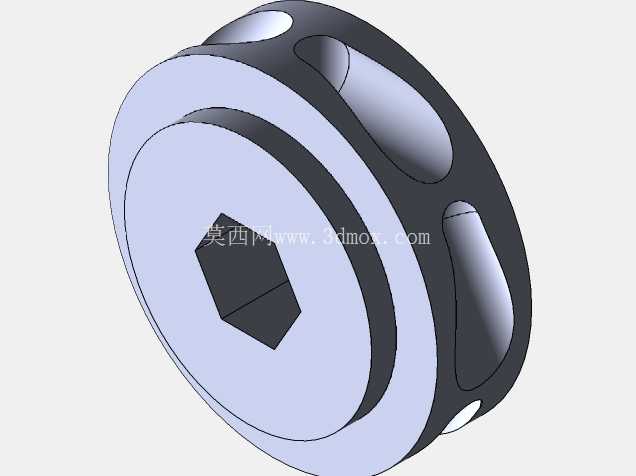

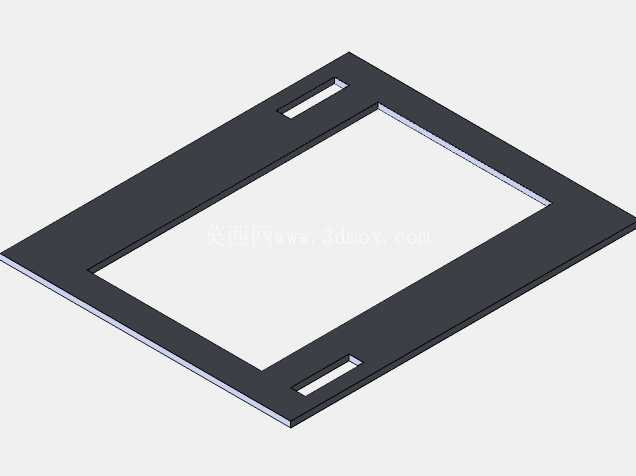

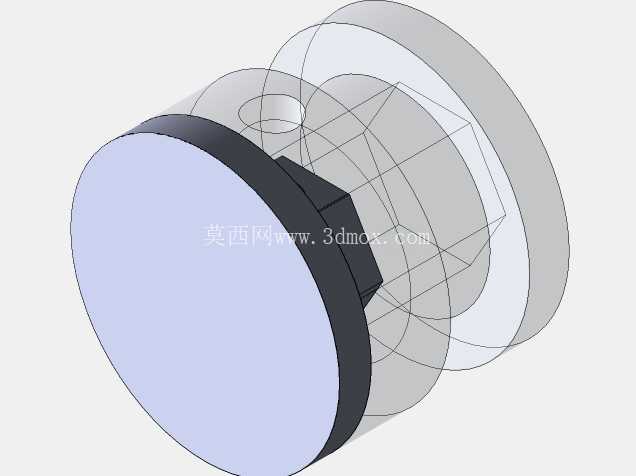

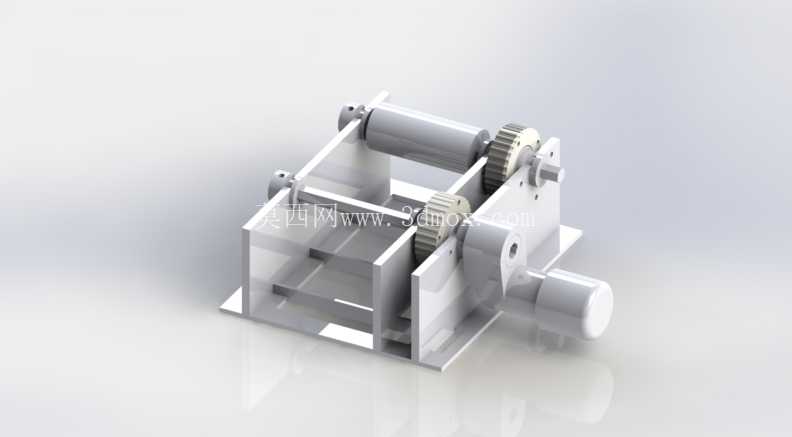

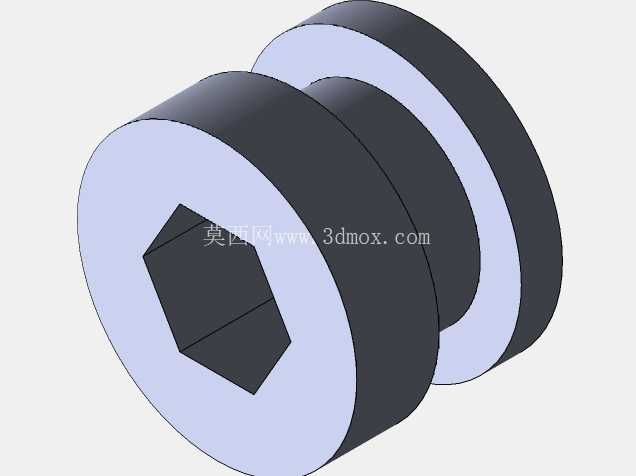

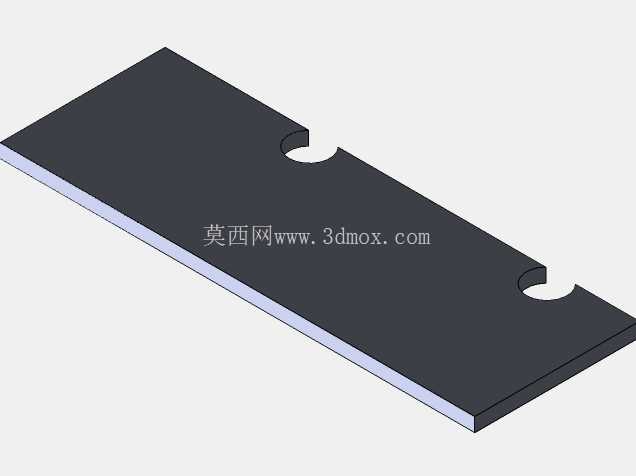

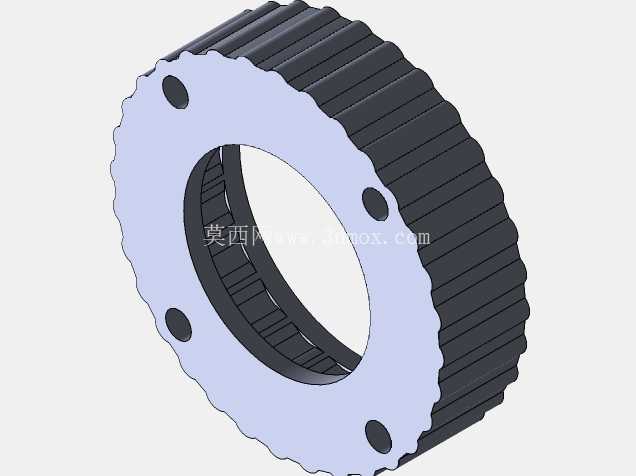

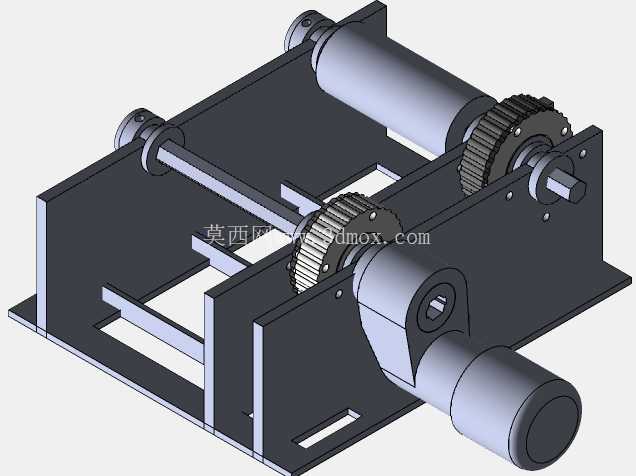

　　在磁悬浮列车主控回路、悬浮导向模块的螺线管线圈生产环节，线圈绕制的一致性、张力稳定性直接决定后续电磁阀、励磁单元的响应精度，这款绕线装置正是针对这类小批量、多规格螺线管线圈的定制化绕制需求开发，区别于通用绕线设备的大跨度适配逻辑，它从结构底层就围绕项目内不同尺寸规格的电磁阀外壳做了模块化适配设计。整套装置采用双侧板支撑的框架式安装结构，安装底板预留了多组条形调节槽，可根据待绕线圈骨架的长度、直径调整支撑轴的跨距，侧板上的轴承安装位采用同轴镗孔加工，保证两根平行传动轴的径向跳动控制在0.02mm以内，避免绕线过程中出现排线偏移、线圈叠层不均的问题。

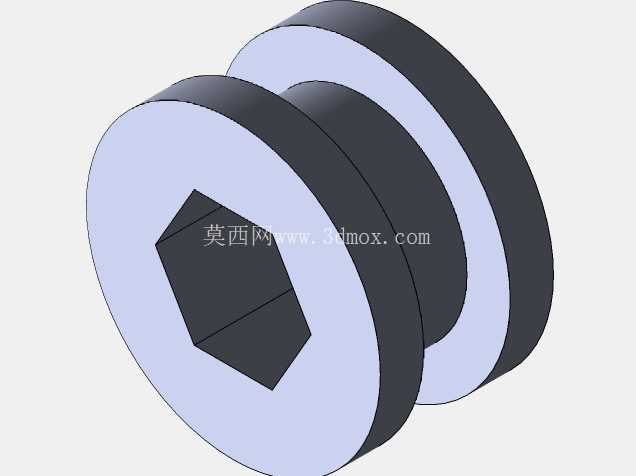

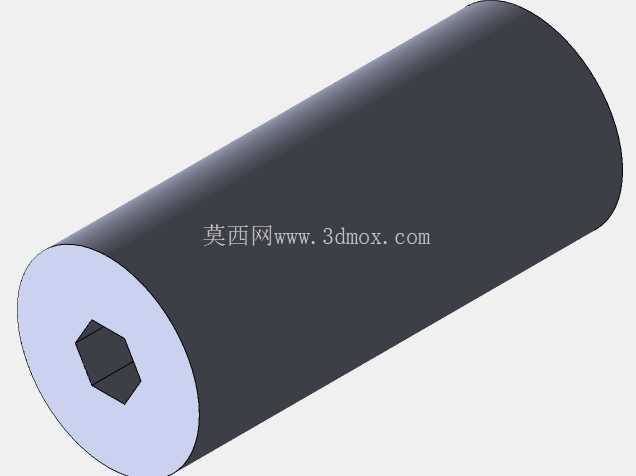

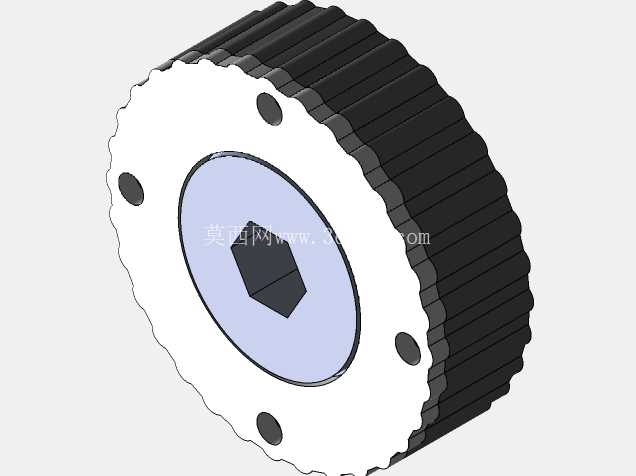

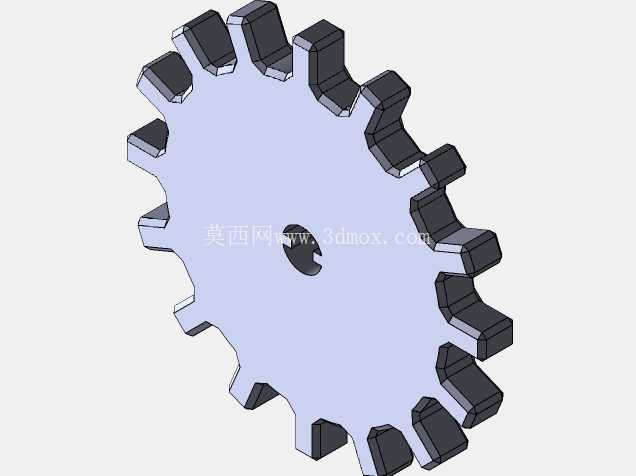

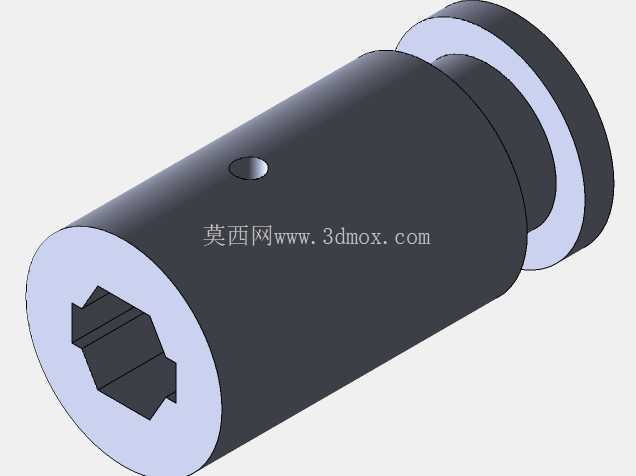

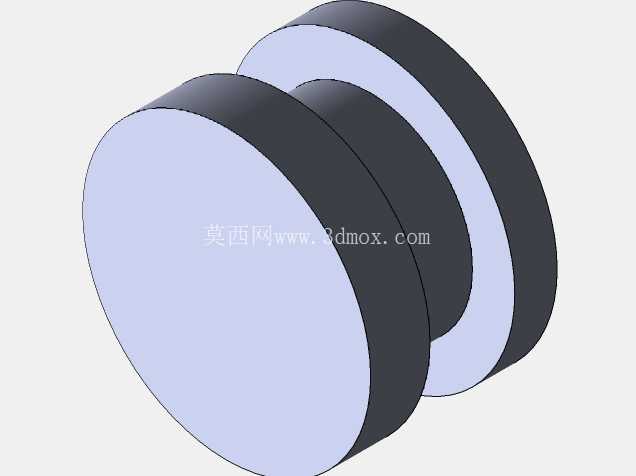

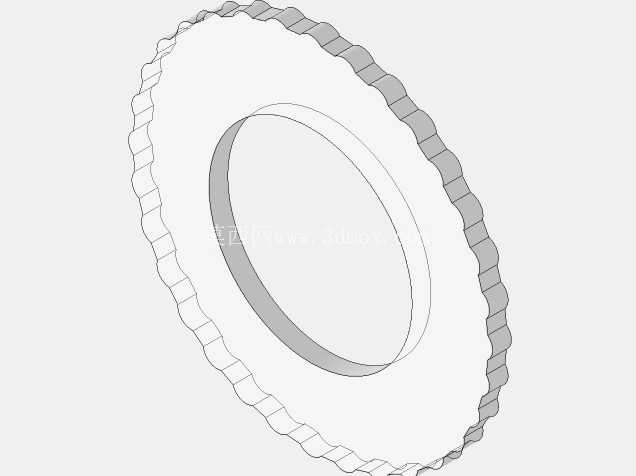

　　动力输入端采用侧置的手摇输入轴搭配一对啮合直齿轮做传动，齿轮模数选取1.5，传动比设置为1:2，既可以保证手动输入时的力矩足够带动带张力的漆包线排线，也能通过齿轮啮合的无滑差特性保证绕线圈数的计数精度，输入轴端部预留了标准方头接口，后续也可外接低速伺服电机实现半自动绕制，无需对主体框架做结构性改动。绕线主轴与排线导向轴采用平行布置，导向轴上预留了导针安装位，可根据漆包线的线径更换对应口径的导瓷嘴，避免绕线过程中漆包线绝缘层被刮伤，导针座可沿导向轴做轴向滑动，滑动行程匹配待绕线圈骨架的有效绕线长度，两端设置了硬限位挡块，防止排线超程导致线圈端部凸起。整套结构的模块化设计体现在核心功能部件的可替换性上，不同直径的绕线主轴、不同齿数的传动齿轮、不同长度的支撑侧板都可以快速拆装更换，无需重新加工整套主体框架，就能适配项目内从直径10mm到50mm的各类电磁阀外壳配套螺线管线圈的绕制需求，所有配合面都采用基孔制间隙配合，拆装重复定位精度可以控制在0.05mm以内，更换部件后无需重新做同轴度校准就能直接投入使用。

　　在实际使用场景中，操作人员可以先根据待生产线圈的参数选装对应的主轴、齿轮组件，将线圈骨架固定在绕线主轴的卡装位上，把漆包线穿过导针固定在骨架端部，转动输入手轮即可实现匀速绕制，齿轮传动的同步特性可以保证绕线每一圈的进给量均匀，不会出现手动绕制常见的叠线、松散问题，绕制完成的线圈匝间间隙均匀，电阻值一致性偏差可以控制在2%以内，完全满足磁悬浮项目中电磁阀、励磁单元的线圈参数要求。装置的安装边界充分考虑了车间工位的摆放需求，整体框架的长宽高尺寸控制在300mm200mm180mm以内，可直接固定在标准钳工工作台面上，不需要额外做地基固定，底部的安装槽孔兼容M6的标准螺栓固定，也可以搭配快速夹钳实现工位间的快速转移。

　　考虑到绕线过程中可能出现的卡线、断线问题，传动齿轮侧预留了张力调节的间隙，可通过调整侧板上轴承座的固定位置来微调齿轮啮合间隙，避免卡线时刚性传动导致齿轮崩齿或者漆包线被拉断，所有转动部位都采用自润滑轴承，日常维护不需要频繁加注润滑脂，适合小批量研发阶段的车间频繁使用场景。整套装置的所有零件都可单独编辑导出，可直接用于3D打印或者机加工制作，零件之间的配合公差都按照实际加工精度做了预留，不需要二次调整公差就能完成装配，装配完成后转动无卡滞，空转行程间隙小于0.1度，完全满足精密螺线管线圈的绕制精度要求。
