在四驱车辆的传动系统布局中,中央差速器是衔接前后桥动力输出的核心部件,托森式自锁差速器凭借纯机械结构的扭矩感应自锁特性,在硬派越野、高性能四驱车型中有着不可替代的应用场景,相比多片离合器式的电控差速器,它不需要额外的电子信号介入,完全依靠齿轮啮合过程中的摩擦力矩实现锁止动作,响应速度几乎与动力输出同步,不会出现电控系统常见的延迟、过热保护失效等问题。
从实际用途来看,这套差速器的核心作用是在车辆行驶过程中,根据前后桥的转速差、附着条件变化,自动调节分配给前轴和后轴的动力比例,当车辆在铺装路面正常直线行驶时,前后轴转速差极小,差速器内部的蜗轮蜗杆、行星齿轮组处于相对自由的啮合状态,动力可以按照预设的比例稳定输出,不会出现传动干涉导致的轮胎磨损、传动系统憋劲问题;当车辆行驶在湿滑、泥泞、交叉轴等非铺装路面时,一旦某一桥的车轮出现打滑趋势,前后轴之间产生明显转速差,差速器内部的蜗轮蜗杆副会立刻产生自锁效应,将大部分动力传递到有附着力的车桥,避免动力全部流失到打滑车轮上,大幅提升车辆的通过性能。
从功能特性上拆解,这套差速器的核心是利用了蜗轮蜗杆传动的不可逆特性,也就是蜗杆可以带动蜗轮转动,但蜗轮无法反向带动蜗杆转动,内部的多组行星蜗轮分别与前后输出轴的斜齿轮啮合,当两侧输出轴转速一致时,蜗轮仅随差速器壳体做公转运动,自身不发生自转,动力直接通过壳体传递到两侧输出轴;当两侧出现转速差时,蜗轮开始产生自转,此时蜗轮与蜗杆之间的啮合摩擦力会瞬间增大,这个摩擦力会反过来限制蜗轮的自转,也就相当于限制了两侧输出轴的转速差,实现自动锁止的效果,整个过程没有额外的锁止机构介入,锁止扭矩会随着转速差的增大线性提升,锁止过程平顺无冲击,不会对传动系统造成额外的冲击载荷。

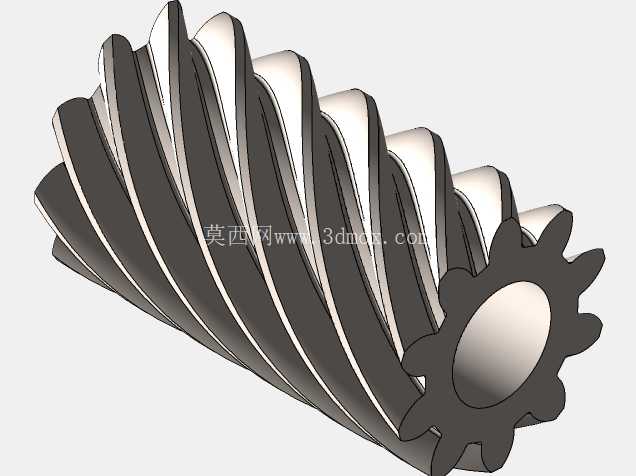

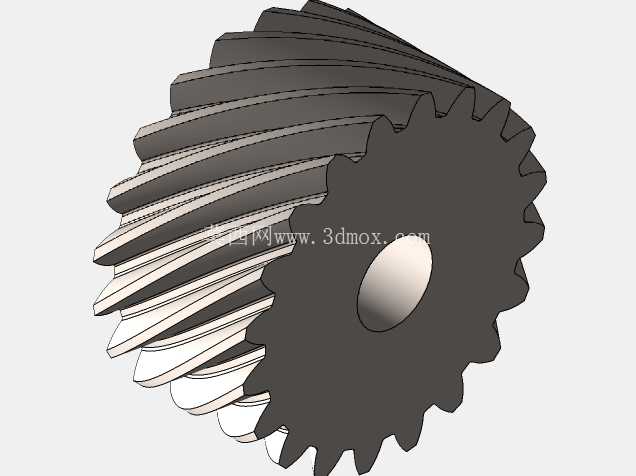

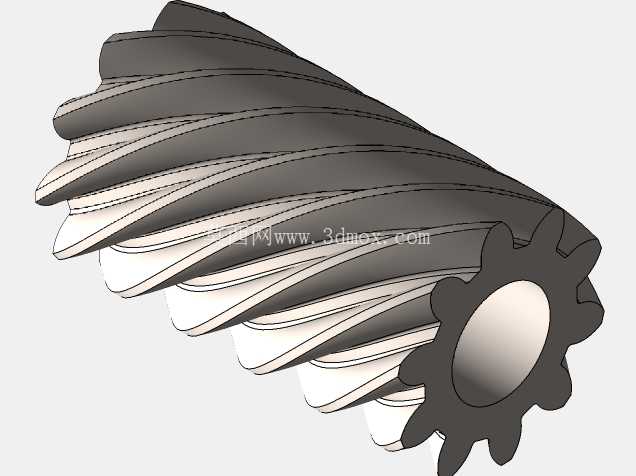

在设计思路上,这套结构首先要保证齿轮啮合的重合度满足大扭矩传递的要求,内部的斜齿轮采用大螺旋角设计,既可以提升齿轮啮合的平顺性,降低传动过程中的噪音,也能增大齿轮之间的接触面积,提升整体的扭矩承载能力;差速器壳体采用分体式箱型结构,既方便内部齿轮组件的装配,也能通过壳体上的加强筋结构提升整体刚性,避免大扭矩输入时壳体出现变形导致齿轮啮合错位;输入输出轴的轴径设计匹配对应车型的传动扭矩需求,轴端的轴承安装位预留了标准的轴承配合公差,保证轴系转动时的同轴度,降低高速转动时的振动。

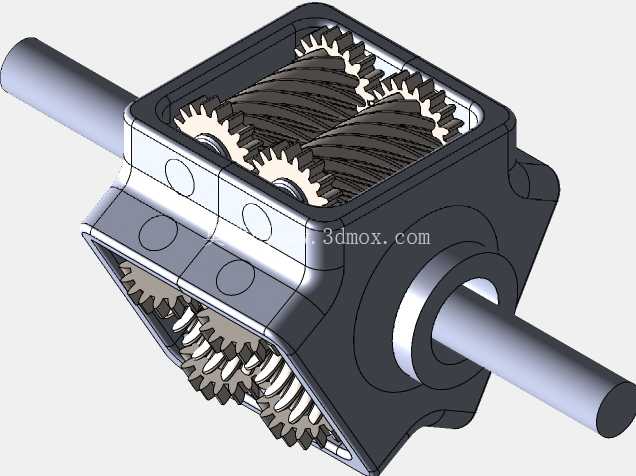

从安装边界来看,这套差速器的整体外形为方正的箱式结构,输入轴与前后输出轴呈垂直正交布局,输入轴从壳体一侧伸出,前后输出轴分别从壳体的两个相对端面伸出,三个轴的轴端都预留了标准的花键连接结构,可以直接与车辆的传动轴、分动箱输出端对接;壳体上的安装凸台位置、螺栓孔位都按照主流四驱车型的分动箱安装接口设计,安装时不需要对周边的传动部件做额外改装,壳体的外部轮廓尺寸充分考虑了车辆底盘的安装空间,不会与周边的车架、排气、悬挂部件产生运动干涉,壳体上预留的油道、油封安装位可以保证齿轮组在封闭的壳体内得到充分的润滑,适配常规的齿轮油润滑要求,日常使用过程中不需要额外的维护操作。
在实际建模过程中,所有齿轮的参数都按照真实的托森差速器传动比设计,齿形、螺旋角、模数都经过啮合干涉校验,装配时严格按照实际的装配顺序设置配合关系,齿轮之间的啮合间隙、轴承的配合公差都符合机械设计的标准要求,既可以作为传动结构设计的参考案例,也可以用于车辆传动系统的教学演示、结构原理展示。
