高精密法兰型滚珠丝杠传动结构

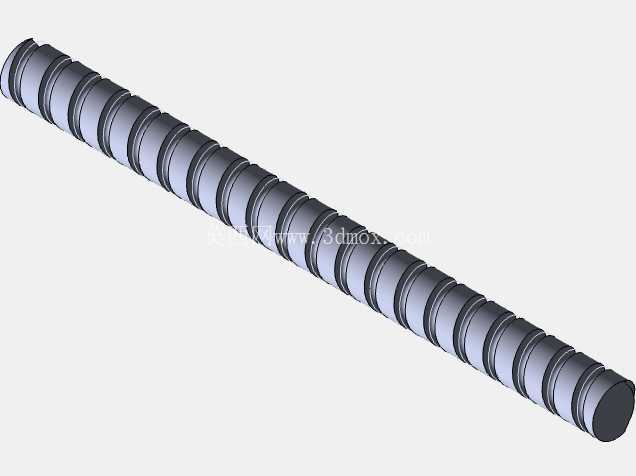

　　在数控加工中心、精密检测设备、自动化装配产线、半导体晶圆搬运机构这类对传动精度、重复定位误差有严苛要求的场景里，滚珠丝杠始终是旋转运动转直线运动的核心执行部件，区别于普通滑动丝杠的摩擦形式，这套结构通过螺母内部循环的钢珠在螺纹滚道内的滚动接触，把传动过程中的摩擦阻力降到滑动丝杠的三十分之一不到，从根源上消除了低速爬行问题，也大幅降低了驱动端的动力损耗。这套带圆形法兰安装座的滚珠丝杠结构，建模时完全参照实际量产丝杠副的装配逻辑搭建，丝杠轴的滚道采用哥德式沟槽截面，滚道曲率比控制在1.04到1.1之间，既保证钢珠和滚道的接触应力处于合理区间，避免长期重载下出现点蚀失效，也能把轴向间隙控制在微米级，适配预紧调整的需求。

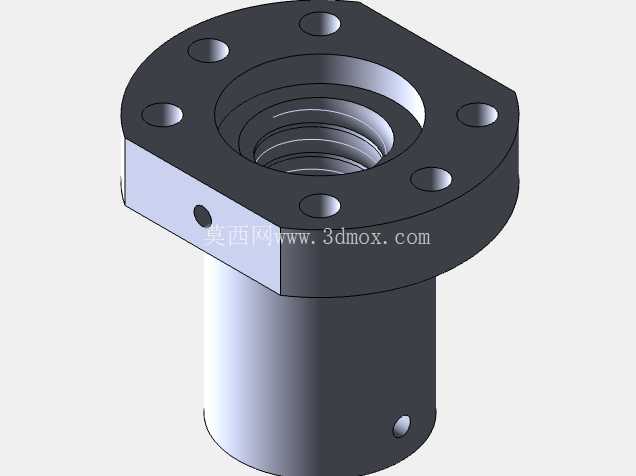

　　法兰螺母端的安装孔采用均匀分布的沉头孔设计，安装时可以直接通过内六角螺栓把螺母和移动负载的安装板锁固，不需要额外设计转接抱座，能有效压缩传动机构的轴向安装空间，法兰端面和螺母本体的垂直度公差在建模时就按实际装配要求做了基准约束，避免安装后出现螺母偏载、钢珠受力不均导致的磨损加剧问题。从安装边界来看，丝杠轴的两端预留了标准的支撑轴颈，分别适配固定端和支撑端的角接触球轴承安装位，固定端轴颈设计了锁紧螺母的螺纹段和密封圈卡槽，支撑端则做了光轴适配深沟球轴承的浮动支撑结构，整套丝杠的公称直径、导程参数和法兰安装孔的孔位分布，都和市面上主流的标准研磨级滚珠丝杠参数对齐，结构设计人员在做设备方案选型时，可以直接参考这个模型的外形尺寸做安装空间的预留校核，不需要反复核对样本参数调整布局。

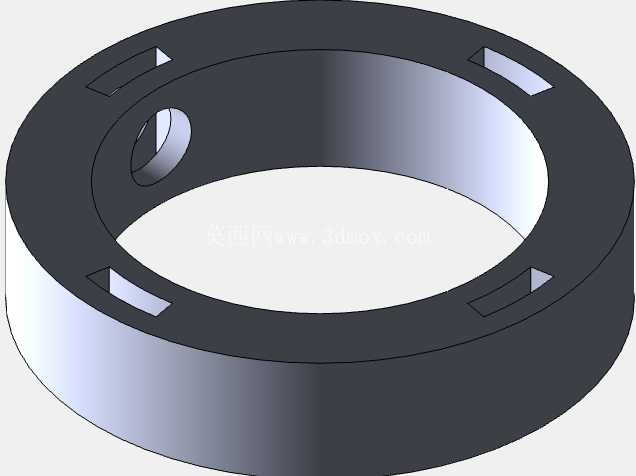

　　很多刚接触传动结构设计的工程师容易忽略滚珠丝杠的循环回路设计，这套模型里把螺母内部的回流管结构、钢珠的循环路径都做了还原，能直观看到钢珠在滚道内走完有效行程后，通过回流管回到滚道起始端的完整循环过程，也能清晰看到螺母两端的防尘密封圈结构，实际应用中这两个密封圈可以阻挡加工产生的切屑、粉尘进入螺母内部，避免钢珠和滚道被硬质颗粒刮伤，延长丝杠副的使用寿命。在实际设备调试中，这套结构的预紧力可以通过法兰螺母上的预紧调整螺钉做微调，把反向间隙控制在0.003mm以内，满足精密加工场景下的定位精度要求，同时因为滚动摩擦的传动特性，丝杠的传动效率可以达到90%以上，相比滑动丝杠能选配更小功率的伺服电机，降低设备的整体能耗和驱动端的成本。

　　建模过程中也还原了丝杠轴的螺纹滚道和钢珠的接触配合关系，没有做简化省略，对于需要做有限元受力分析、运动仿真的设计人员来说，可以直接导入模型做干涉检查、负载变形量仿真，不需要再重新搭建螺母和钢珠的配合结构，能大幅缩短前期方案设计的周期。在3C电子装配设备的点胶机构、锂电池生产的极片裁切机构、数控车床的Z轴进给机构里，这类法兰型滚珠丝杠都是应用最广泛的结构形式，相比圆螺母型的丝杠，法兰安装的形式同轴度更容易保证，装配时的对中难度更低，也不容易出现安装偏斜导致的丝杠运转卡滞问题。需要注意的是，在实际选型应用中，要根据负载的重量、运行速度、行程长度来匹配对应的丝杠公称直径和导程，长行程场景下还要校核丝杠的临界转速，避免高速运转时出现丝杠共振影响加工精度，这套模型的结构比例完全按照实际工程应用的参数搭建，能给结构设计人员做方案布局时提供非常直观的参考，避免出现安装空间预留不足、支撑端结构设计不合理的问题。
