全向移动平台用麦克纳姆轮结构设计

在仓储AGV、智能巡检机器人、窄通道转运设备这类对移动灵活性要求极高的场景里，常规转向轮组需要预留转弯半径，很难在狭小空间内完成横移、斜行、原地回转这类动作，麦克纳姆轮的出现刚好解决了这一痛点。这套轮组的核心设计逻辑，是通过在轮毂周向均匀布置多组与轮轴呈45度夹角的从动滚轮，将单个轮子的转动分解为纵向与横向两个方向的分力，通过不同轮子的转速差与转向组合，就能实现平面内任意方向的移动，不需要额外设置转向机构，大幅简化了移动底盘的结构复杂度。

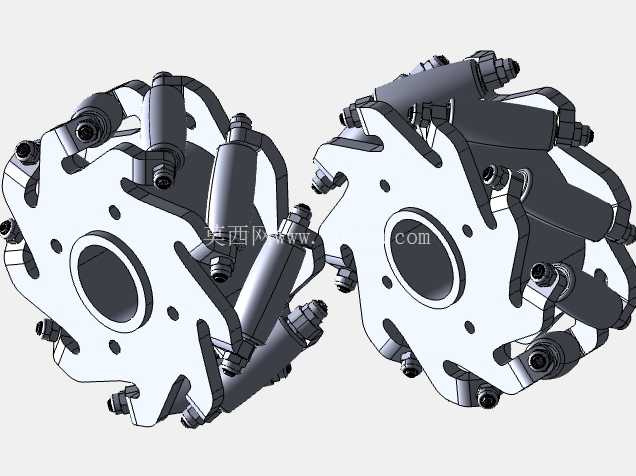

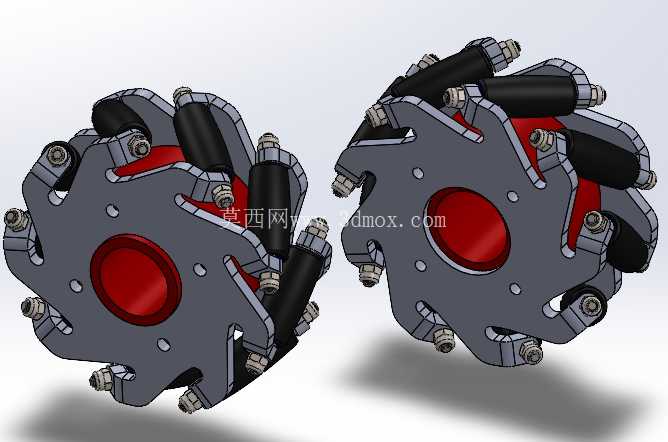

从结构组成来看，这套轮组分为轮毂主体、周向安装的滚轮组件、安装连接座三个核心部分。轮毂采用辐板式镂空结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动电机的负载，轮毂中心设置标准安装轴孔，周边预留的螺栓孔位可以直接和驱动电机输出法兰、轮组安装支架对接，不需要额外设计转接件，适配市面上多数中小型移动机器人的驱动接口。周向布置的滚轮采用分段式安装结构，每个滚轮独立通过销轴固定在轮毂的安装支耳上，单个滚轮磨损后可以单独拆卸更换，不需要整体拆解轮组，大幅降低后期运维成本。滚轮外轮廓采用圆弧面设计，和地面接触时始终保持线接触状态，避免轮组转动过程中出现卡顿、跳动的问题，滚轮的安装角度严格控制在45度，保证分力输出的线性度，避免全向移动时出现速度耦合偏差。

尺寸设计上，这套轮组的整体直径为100毫米，属于中小型移动机器人常用的轮组规格，轮体总厚度控制在合理范围内，安装时轮组外侧不会超出底盘侧边太多，不会额外占用底盘的横向安装空间。安装座的连接孔位采用对称式布局，不管是左向轮还是右向轮都可以通用同一套安装支架，减少底盘设计时的零件种类。滚轮的排布经过间隙校核，相邻滚轮之间预留了足够的转动间隙，不会在承载时出现滚轮互相干涉的问题，同时轮组的整体承载能力经过结构校核，单轮可以满足中小型巡检机器人、轻型AGV的负载要求，不会在长期运行后出现轮毂变形、滚轮销轴断裂的问题。

实际应用中，这类麦克纳姆轮通常四个为一组搭配使用，通过控制四个轮子的正反转与转速，就能实现前进后退、左右横移、斜向移动、原地旋转等多种运动模式，特别适合在仓储货架之间的窄通道、车间设备旁的狭小巡检空间、实验室精密设备转运场景使用。相比传统的舵轮转向结构，麦克纳姆轮不需要预留转向空间，底盘可以做的更加紧凑，空间利用率更高。设计过程中还考虑了不同地面的适配性，滚轮的接触材质可以根据使用场景更换，在环氧地坪、水泥地面、PVC地面都能保持稳定的摩擦力，不会出现打滑、偏移的问题。轮毂上的安装支耳采用一体化加工成型，和轮毂主体之间没有拼接焊缝，整体结构强度更高，在频繁启停、急转的工况下也不会出现支耳断裂的问题。轮组的整体动平衡经过调校，高速转动时不会出现明显振动，保证移动平台运行的平稳性，避免搭载的精密传感器、检测设备因为振动出现测量误差。
