教学用微型回转窑结构演示装置

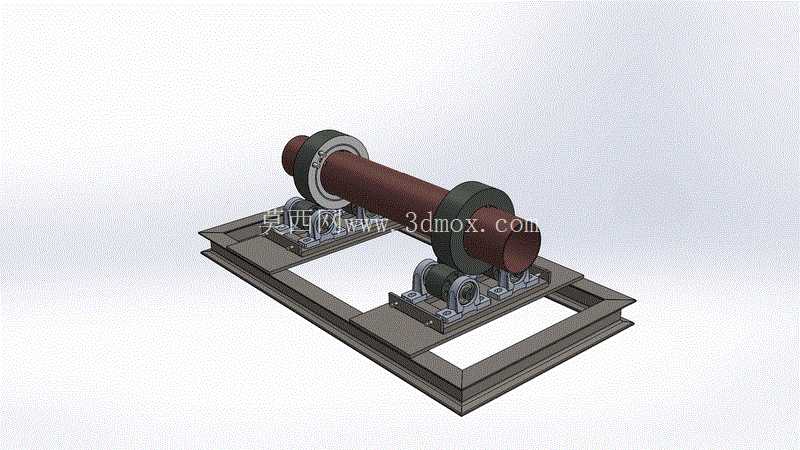

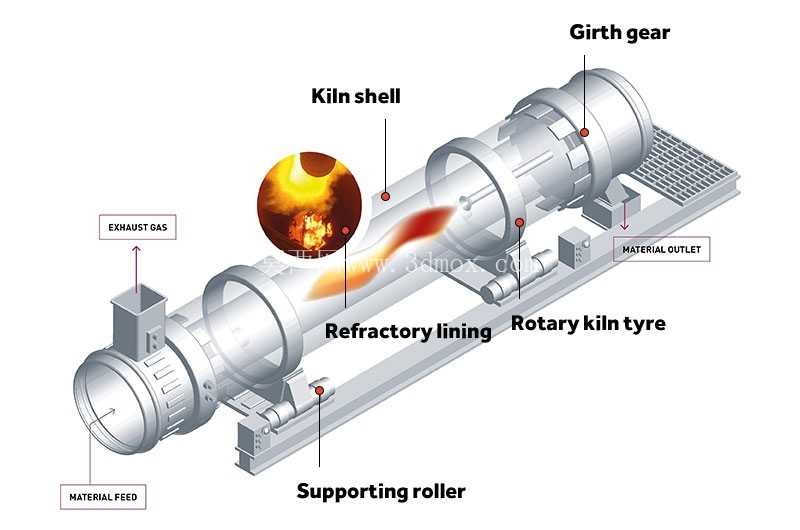

　　这套微型回转窑演示结构，核心面向机械原理教学、工业设备认知实训场景搭建，区别于工业现场动辄数十米长度的量产回转窑，整体采用等比例缩小的结构设计，所有支撑、传动、筒体结构完全还原工业回转窑的核心受力逻辑，可直接用于课堂上讲解回转类重载设备的支撑布局、载荷传递路径，也能作为状态监测类实验的载体，让学习者直观理解大型回转设备的运行逻辑。从实际用途来看，它并非用于真实的物料煅烧作业，而是把工业现场水泥生产线、冶金焙烧工序里的回转窑核心结构剥离出来，去掉了复杂的驱动电机、密封罩、耐火内衬等外围部件，只保留最核心的筒体、支撑辊组、安装底座三个核心模块，让学习者能一眼看清回转窑的受力支撑逻辑：筒体通过两端的滚圈搭放在两组支撑辊轮上，辊轮通过带座轴承固定在下方的安装框架上，滚圈与辊轮的接触角度完全参照工业设备的设计标准，保证筒体转动时的受力均匀，不会出现偏载卡滞的问题。功能特性上，这套结构特意在筒体对应滚圈的位置预留了传感器安装位，可以直接加装振动传感器、位移传感器，模拟工业现场回转窑运行时的裂纹检测、振动异常监测逻辑，当筒体转动过程中出现模拟的局部变形、滚圈磨损问题时，传感器能捕捉到对应的振动信号变化，触发对应的预警逻辑，刚好对应工业设备预测性维护的教学需求，不需要学习者跑到高温、高粉尘的工业现场，就能在实验室环境里完成状态监测的实操训练。

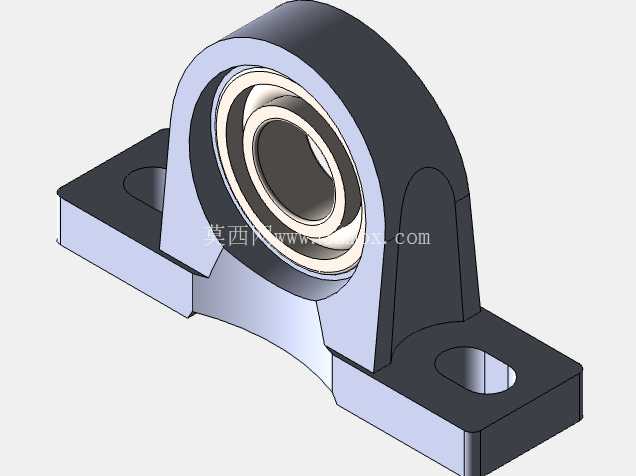

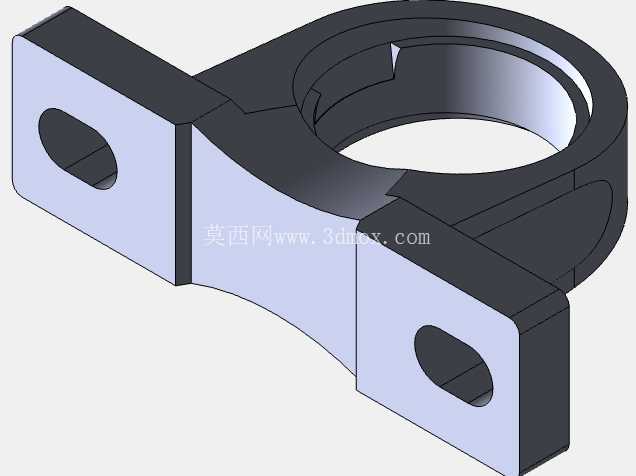

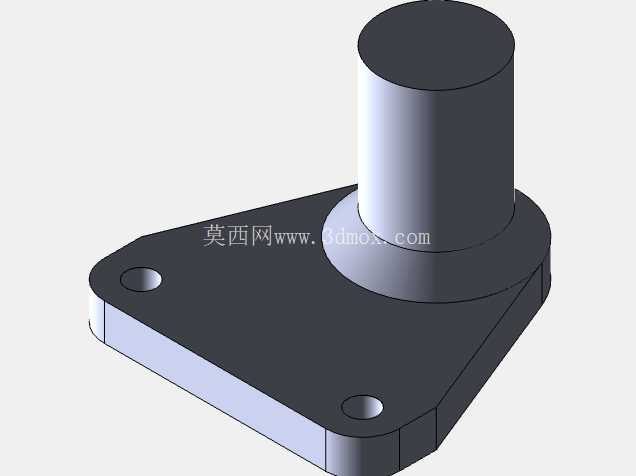

　　设计思路上，整个结构没有做多余的装饰性设计，所有部件的尺寸都围绕教学演示的可视性做了调整：筒体长度控制在方便桌面摆放的范围，直径与长度的比例严格参照工业回转窑的长径比设定，避免因为比例失真给学习者造成错误的结构认知；支撑辊组的轴承座采用剖分式结构设计，和工业现场的维护逻辑一致，学习者可以手动拆卸轴承端盖，观察辊轮轴的支撑方式、润滑结构的布局，理解重载回转支撑的设计要点；下方的安装底座采用框架式焊接结构，预留了足够的安装平面，既可以直接固定在实验台面上，也能在底座上加装驱动组件、测温组件，拓展更多的教学实验内容。

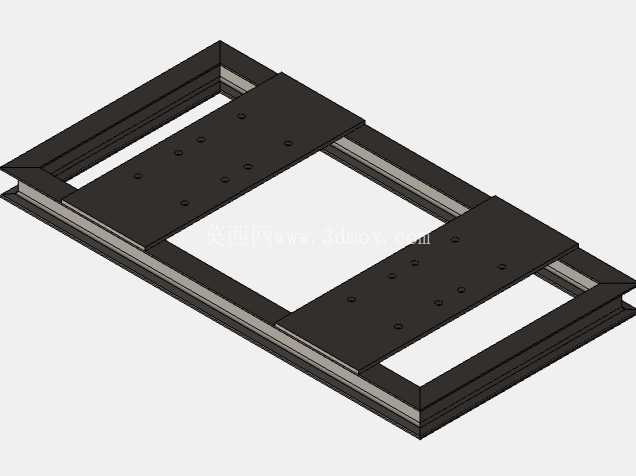

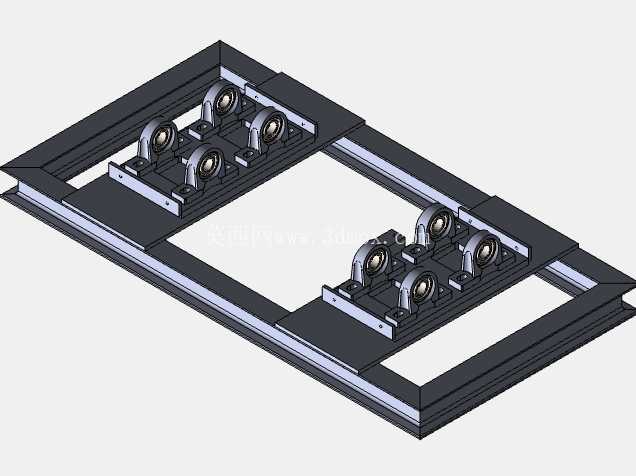

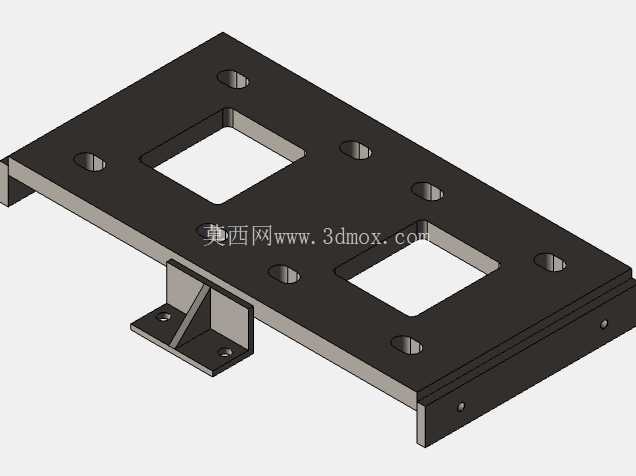

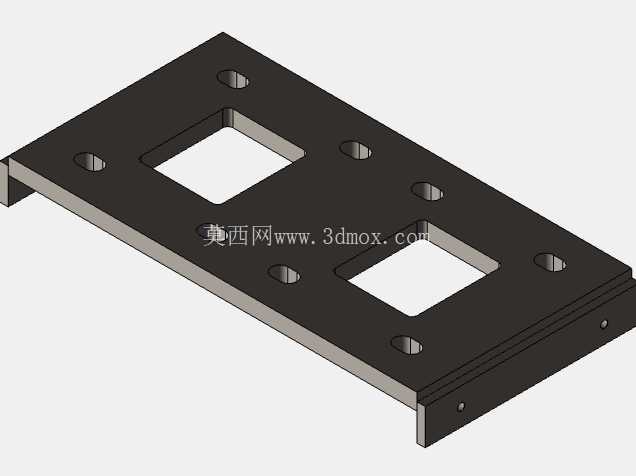

　　从安装边界来看，整个装置的底座采用矩形框架布局，四个角预留了固定安装孔，安装时只需要保证底座平面的水平度在允许范围内，就能保证两组支撑辊的等高性，避免筒体转动时出现轴向窜动；筒体的两端没有加装复杂的密封结构，留出了足够的操作空间，方便学习者观察筒体内部的结构，也可以根据教学需求在筒体内加装模拟物料的衬板、扬料板结构，演示物料在回转窑内的翻动输送过程；支撑辊轮的间距可以通过底座上的长圆孔做小范围调整，适配不同直径的模拟筒体，也能让学习者动手调整支撑间隙，理解支撑间隙对回转设备运行稳定性的影响。实际教学使用中，这套结构可以覆盖多个知识点的讲解：从机械设计角度，可以讲解重载轴系的支撑设计、滚动轴承的选型搭配、焊接机架的刚度设计要点；从设备运维角度，可以讲解回转设备的对中调整方法、振动故障的判断逻辑、预测性维护的实现路径；从工业流程角度，可以帮助学习者建立水泥生产、冶金焙烧工序中核心煅烧设备的整体认知，把课本上的抽象结构转化为可触摸、可操作的实体结构，避免纯理论教学的空洞感。

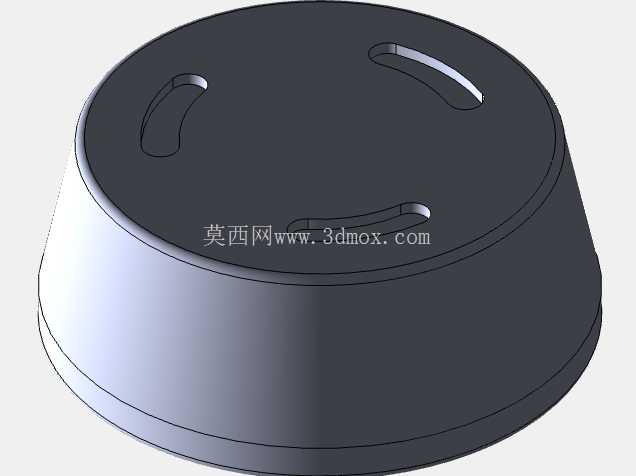

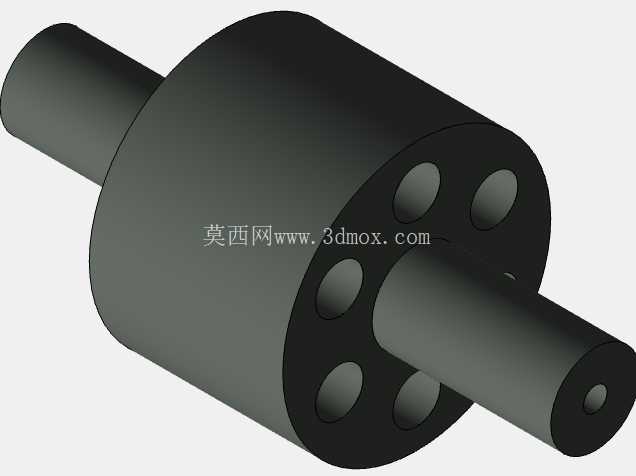

　　结构细节上，滚圈与筒体的连接采用了分段式固定结构，和工业回转窑的活套式滚圈逻辑一致，既保证了滚圈与筒体的同轴度，也预留了筒体受热膨胀的伸缩余量，虽然是教学演示结构，但热膨胀补偿的设计逻辑完全还原工业实际，不会因为是微型演示装置就省略关键的结构设计点；支撑辊轮的型面采用了微锥面设计，和工业设备的辊轮型面保持一致，能在筒体转动时自动引导筒体保持在居中位置，减少轴向窜动的幅度，不需要额外加装复杂的挡轮结构就能实现基本的轴向定位，刚好可以用来讲解回转设备轴向定位的设计原理。
