两轴真空抓取龙门搬运系统结构设计

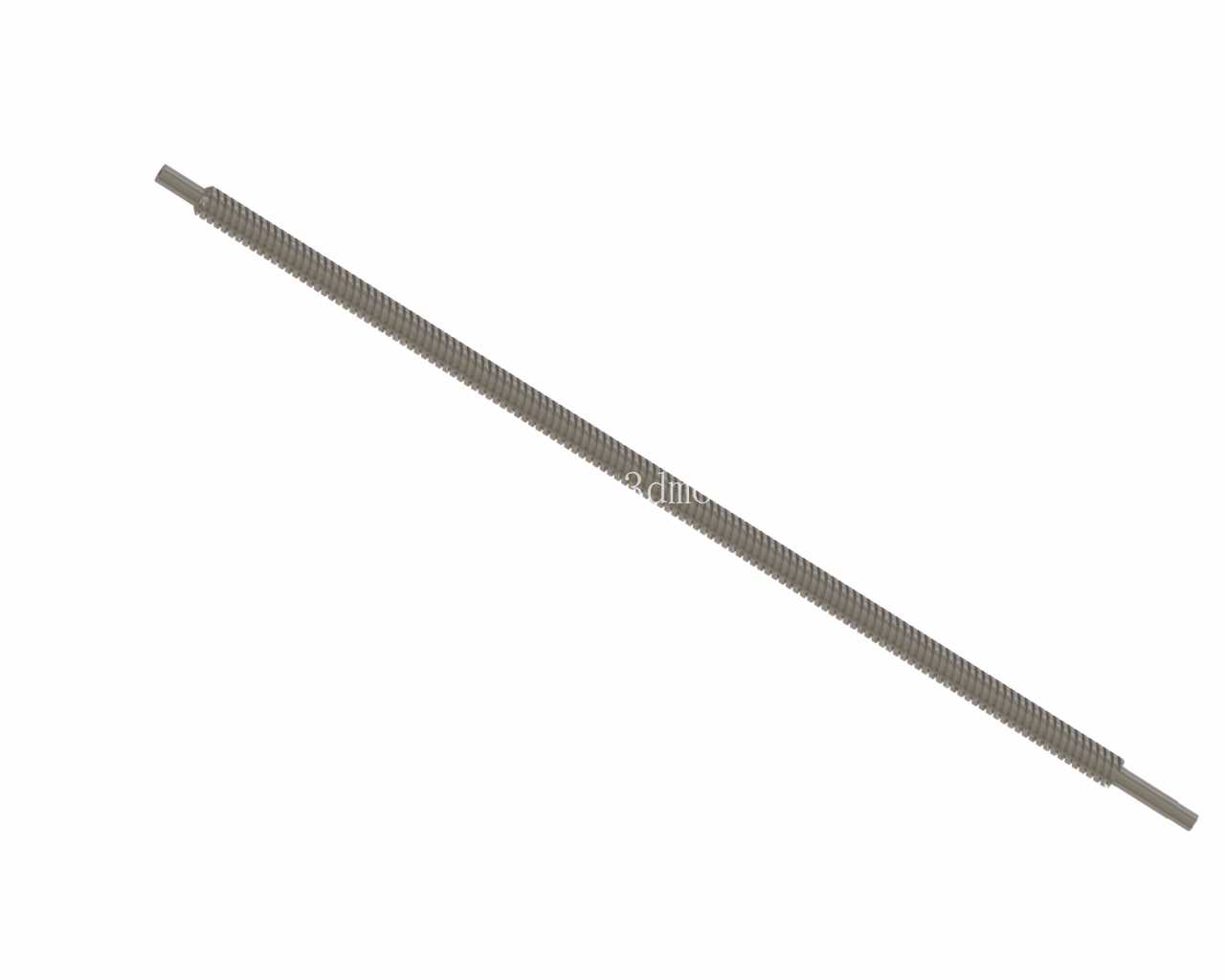

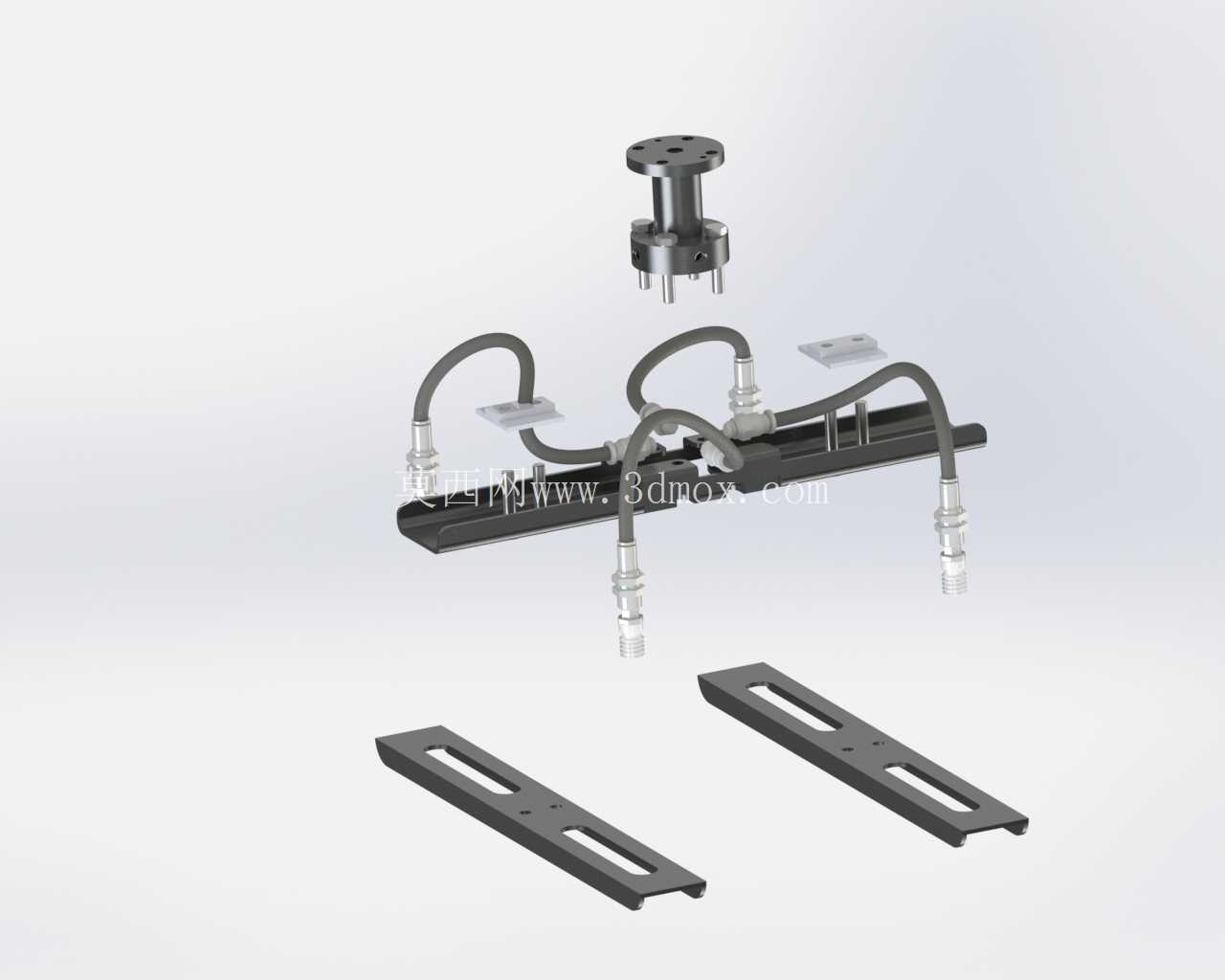

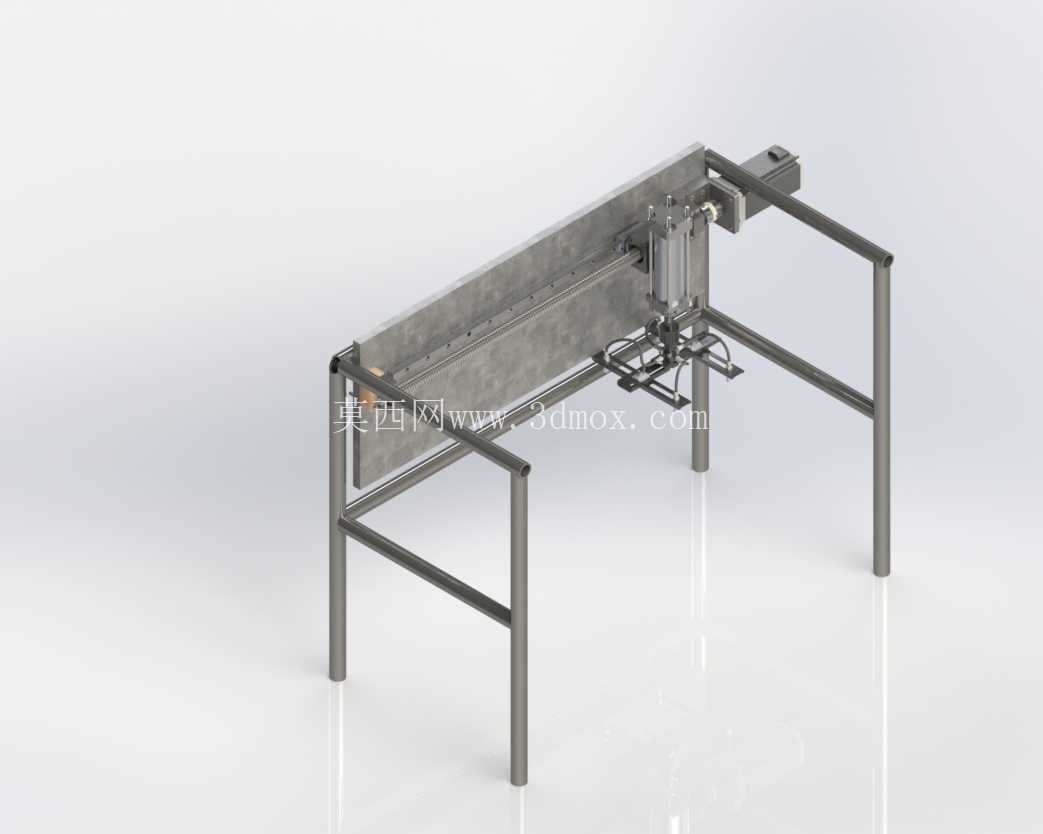

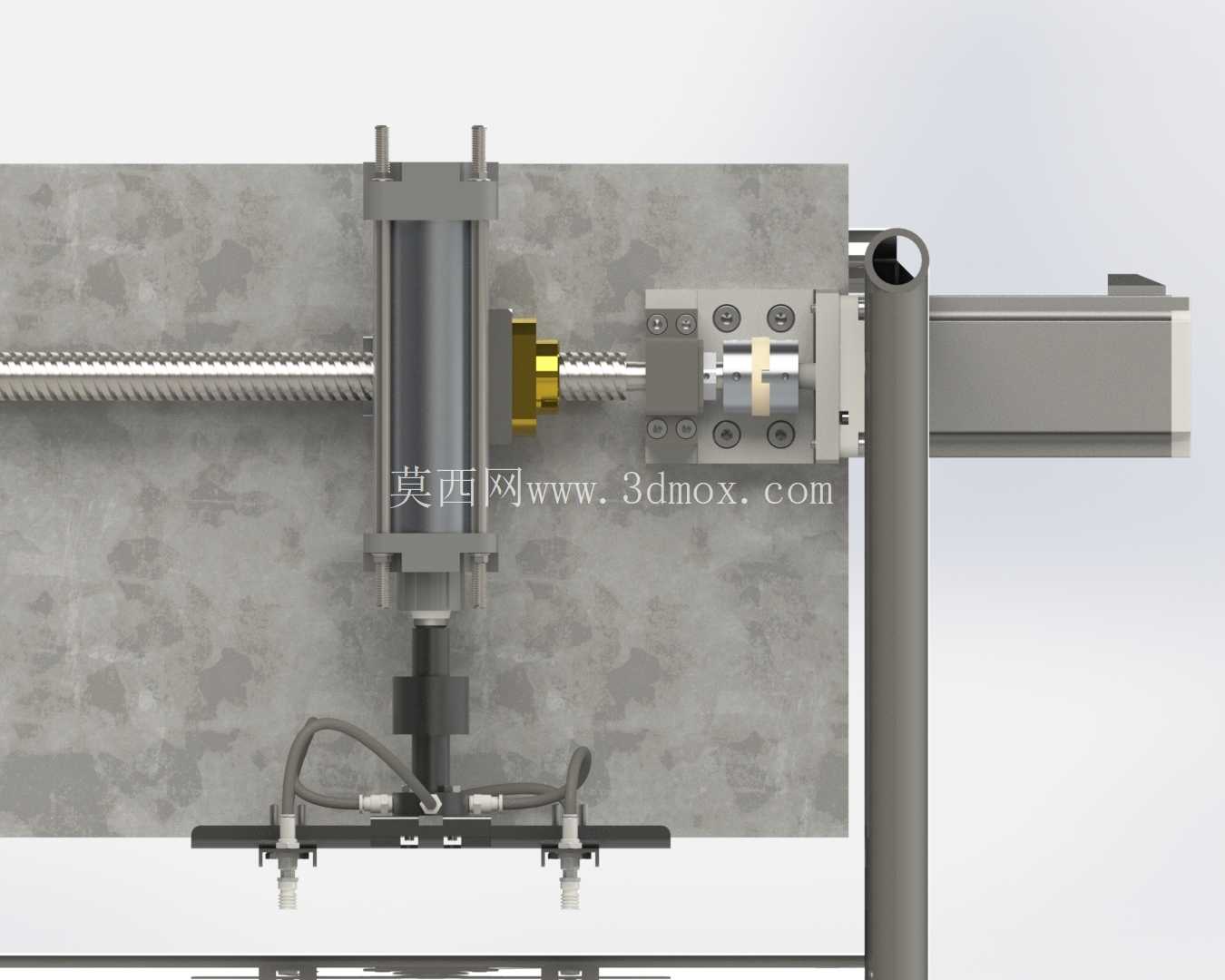

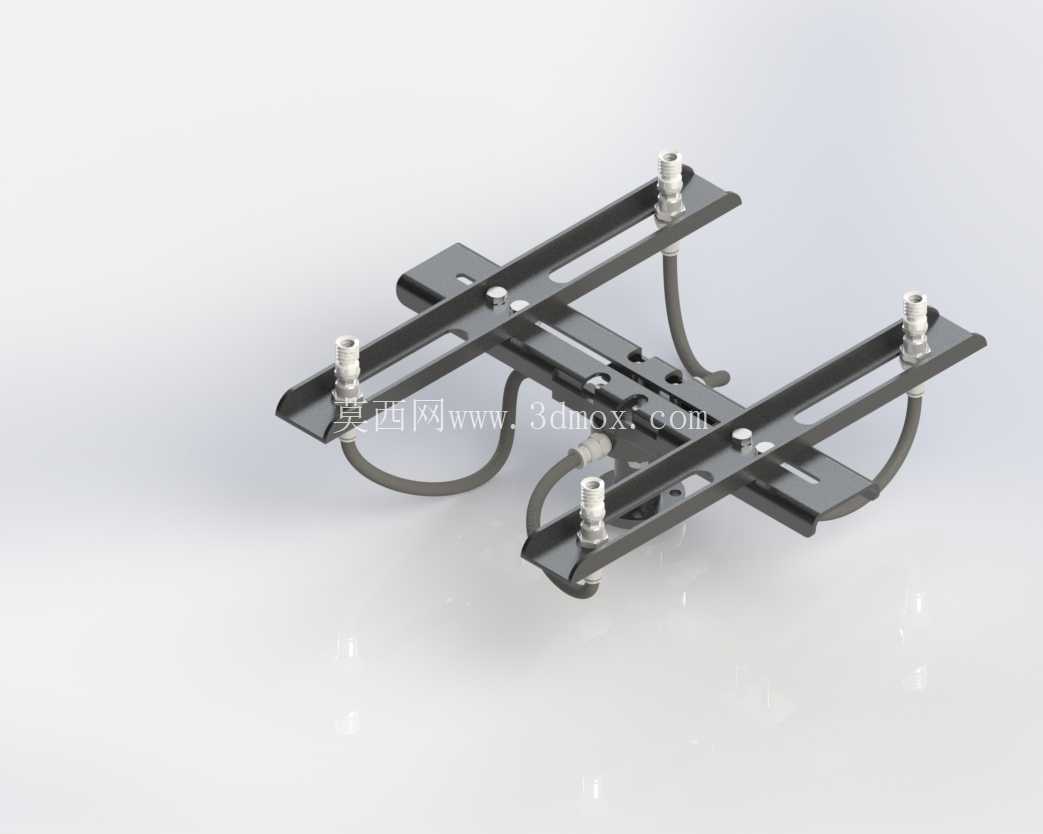

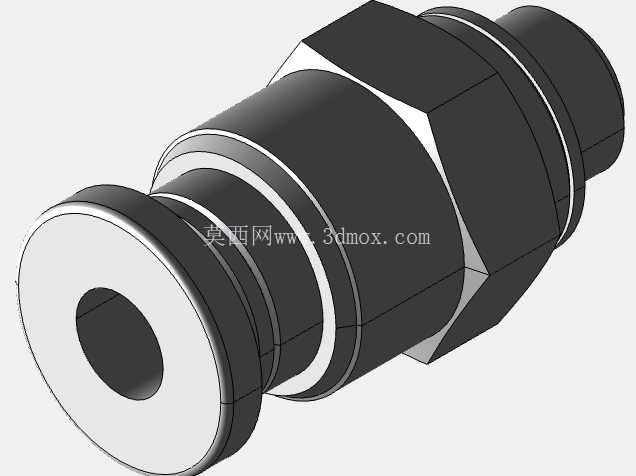

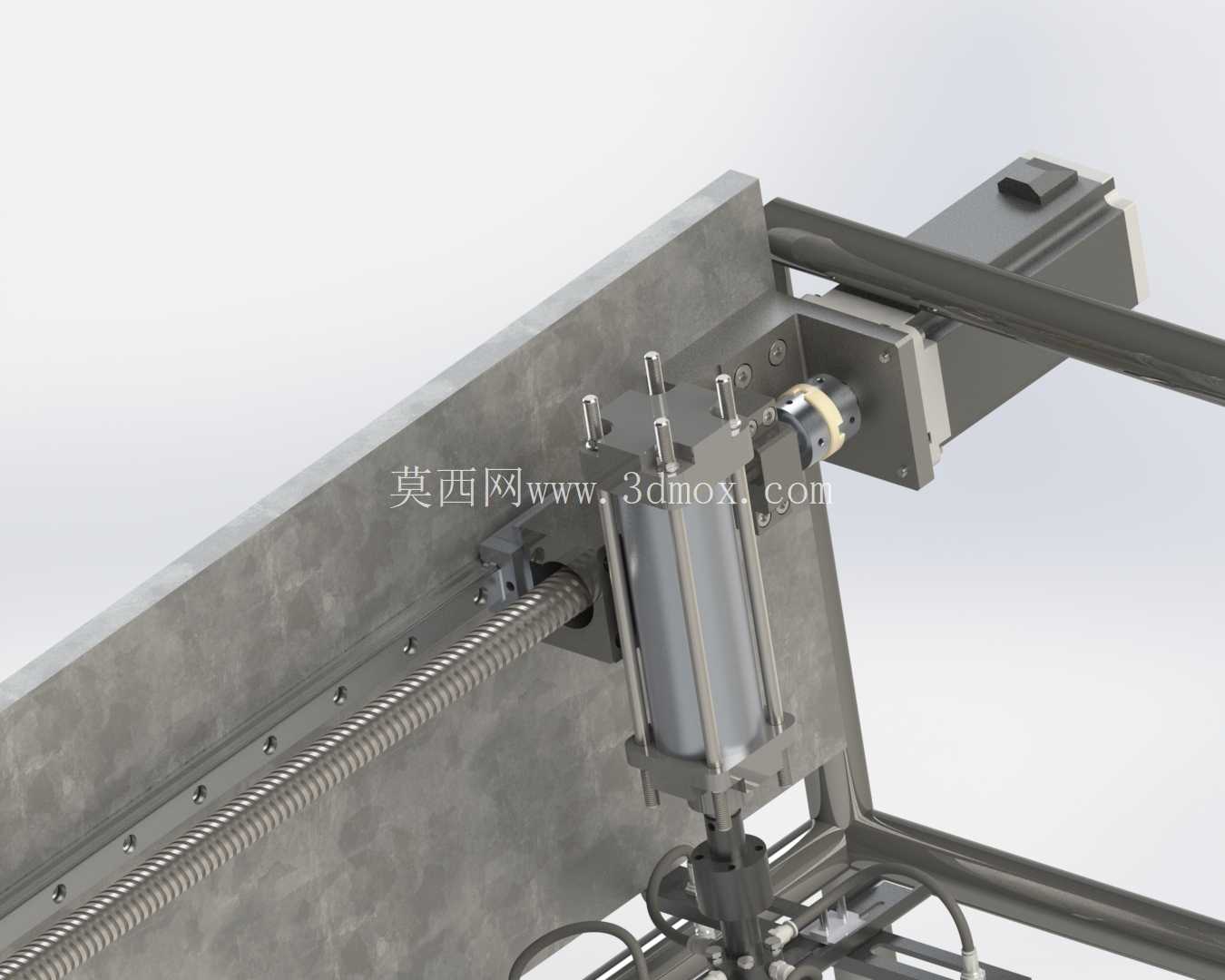

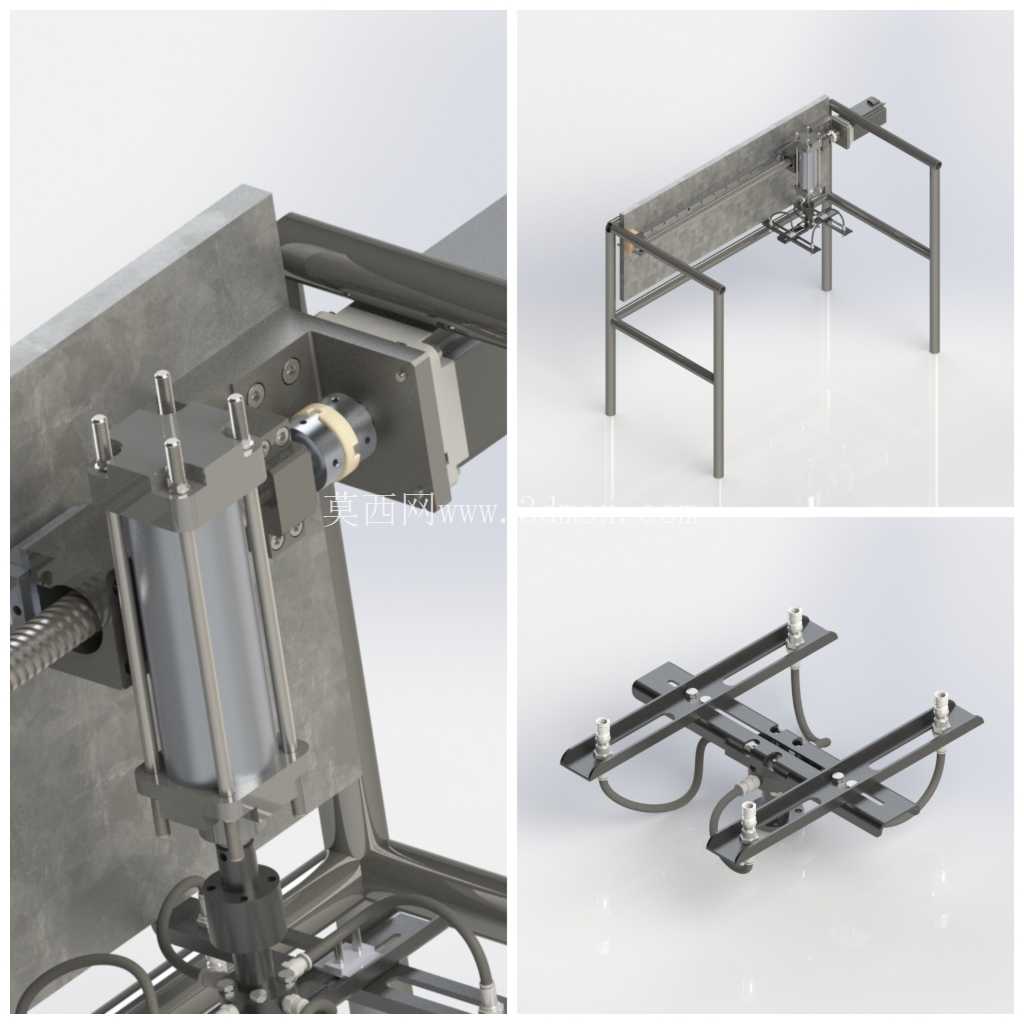

这套两轴真空龙门系统的设计初衷，是面向电子小件、软包物料、轻型加工件的产线转运需求，解决传统人工上下料效率低、定位一致性差的痛点，常见于3C组装线后端、电商仓储分拣段、轻量包装工序的工位衔接环节，替代人工完成固定路径下的物料拾取、平移、放置动作，适配多工位间的短距离节拍化转运。从结构布局来看，设备采用方管焊接成型的门式框架作为承载基体，四根立式支腿通过底部安装板可直接固定在车间地面或设备台架上，横向主梁横跨两个工位区间，整体安装边界需要预留主梁长度方向1.2倍的操作维护空间，支腿外侧预留不小于300mm的检修通道，避免与周边线体护栏、其他设备产生干涉。X轴方向的运动依托安装在主梁侧面的线性导轨实现，传动形式采用同步带驱动，搭配步进电机作为动力源，传动侧设置张紧调节结构，可在长期运行出现皮带松弛时快速调整预紧力，保证运动定位精度；Y轴的移动滑台挂载在X轴滑块上，同样采用线性导轨导向、同步带传动的结构，滑台下方集成真空吸盘安装架，可根据实际抓取物料的尺寸、重量调整吸盘数量与排布间距，吸盘管路通过拖链沿导轨侧方排布，避免运动过程中管线拉扯、磨损。整套系统的负载设计针对6.5公斤以内的轻型物料，真空抓取系统自带压力检测反馈，可在吸盘未完全吸附、物料脱落时触发停机信号，避免带料运行过程中物料掉落砸伤线体或操作人员。设计阶段充分考虑了工业现场的集成需求，预留了PLC控制的IO接口，可直接对接产线总控系统，接收上游工位的来料信号完成抓取动作，同时将放置完成的信号反馈给下游工位，实现整线的节拍联动。安全设计方面，X、Y轴的运动行程两端均设置硬限位挡块与软限位开关，双重防护避免滑台超程脱轨；框架所有焊接位置做去应力处理后再进行机加工，保证导轨安装面的平面度，避免长期运行出现导轨变形、运动卡顿的问题；所有外露的传动部件均设置可拆卸的钣金防护罩，既避免车间粉尘落在同步带、导轨表面加剧磨损，也能防止操作人员误触运动部件造成安全事故。在实际应用场景中，这套系统可根据产线布局调整主梁长度与Y轴行程，适配不同间距的工位转运需求，比如在包装分拣线上，可完成输送线末端物料到包装箱内的定点放置；在小件加工工序中，可完成上料台到加工工位、再到下料台的循环转运；在组装工位上，可配合工装板完成零部件的精准取放。相比多轴工业机器人，这种两轴龙门结构的成本更低、占用空间更小、维护难度更低，针对固定路径的往复搬运场景适配性更强，不需要复杂的轨迹编程，只需要设置好取料、放料的位置坐标即可稳定运行，非常适合中小批量生产的产线自动化改造，不需要对现有车间布局做大规模调整，只需要根据安装位置固定框架、接通气源与控制线路即可投入使用。结构设计过程中，对框架的受力做了针对性校核，主梁在满载滑台运行到中间位置时的扰度控制在允许范围内，避免长期负载运行出现主梁下弯、影响运动精度的问题；吸盘安装架设计为可快拆结构，更换不同物料生产时可快速更换对应规格的吸盘，减少换型调试时间；所有导轨、同步带的安装位置都预留了调整余量，装配时可通过调节螺栓微调导轨平行度、皮带张紧力，降低装配难度，也方便后期维护时更换易损件。
