五自由度智能分拣机械臂生产线设计

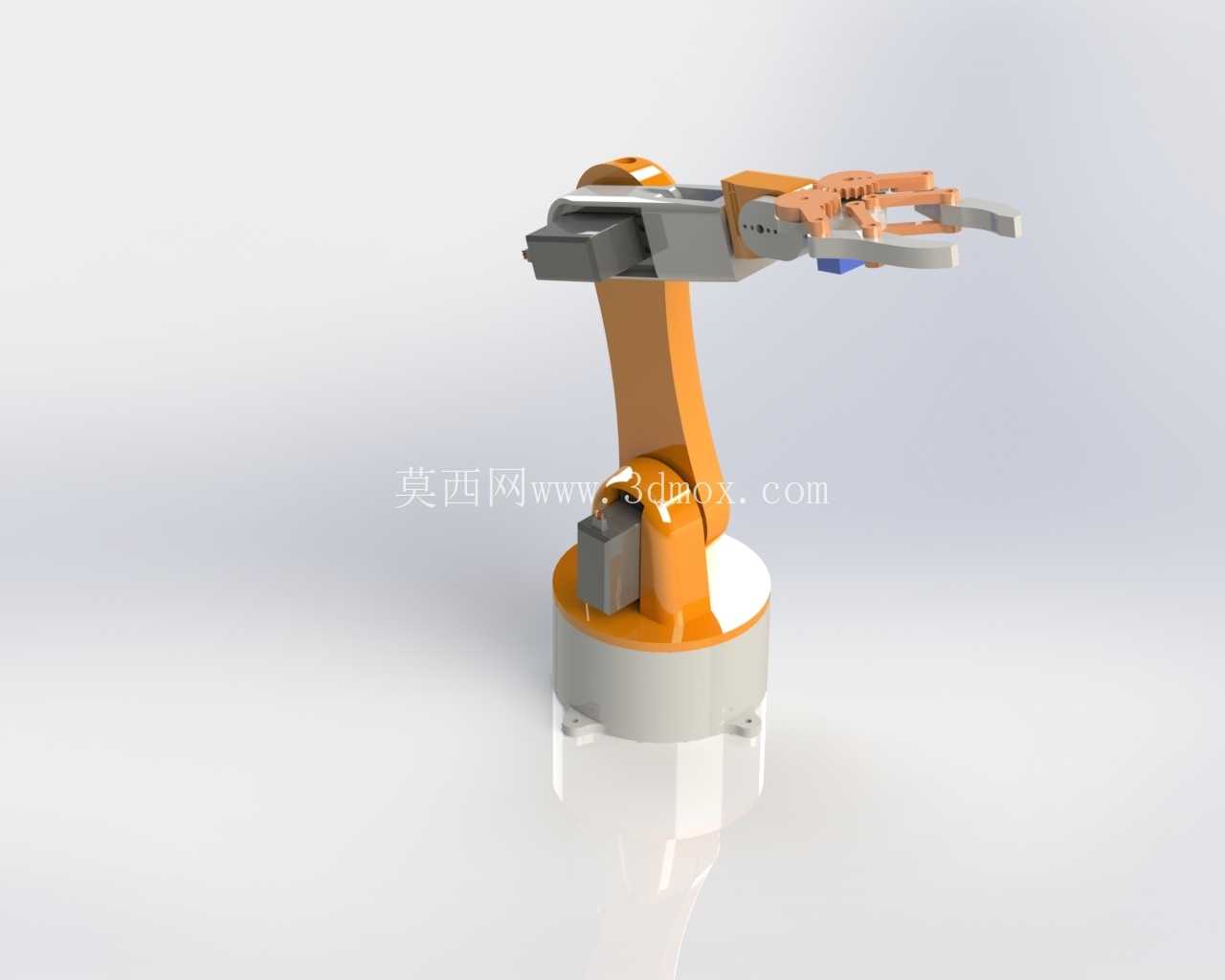

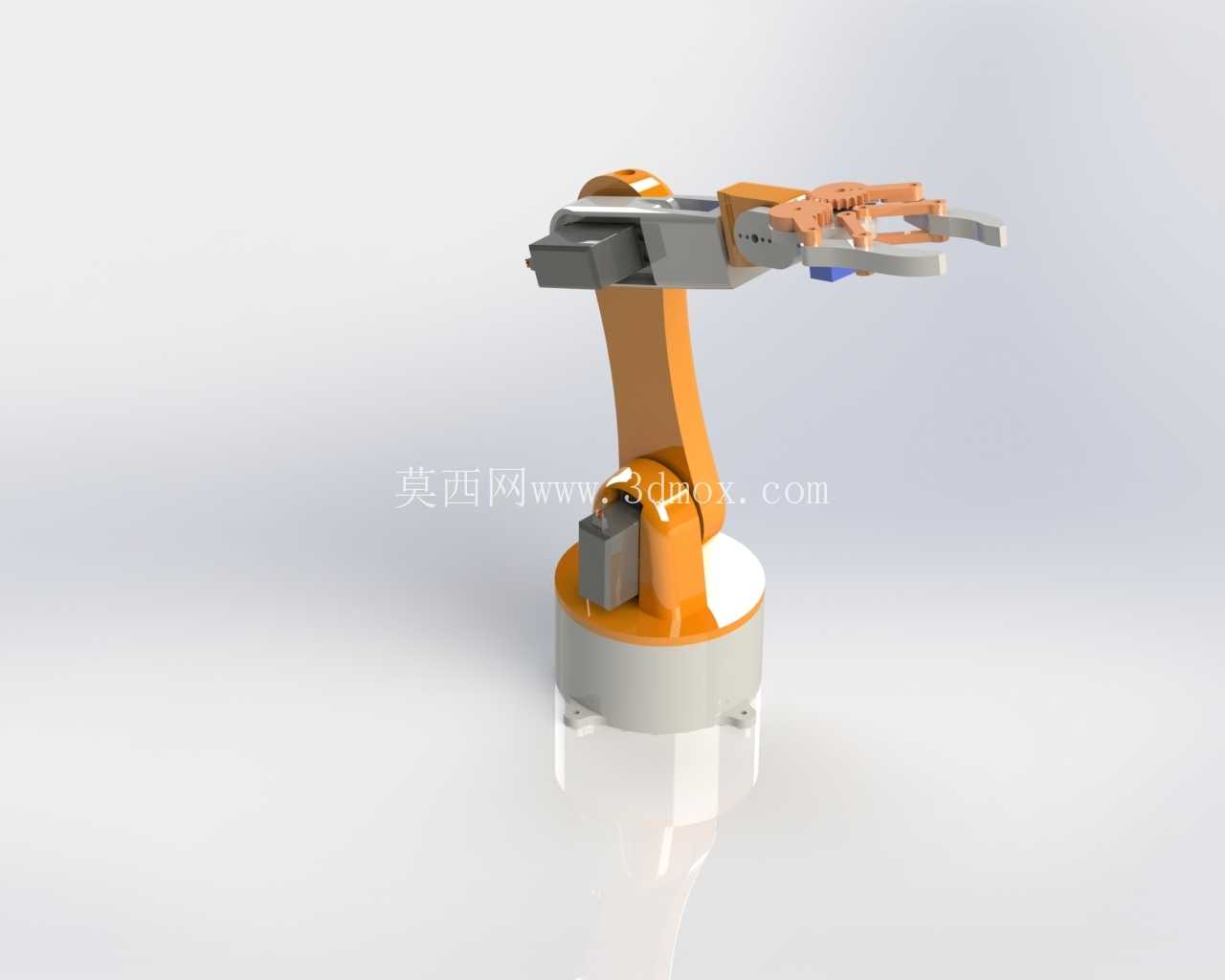

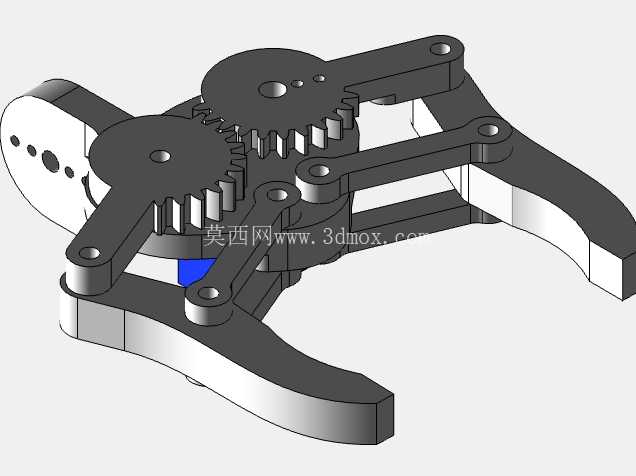

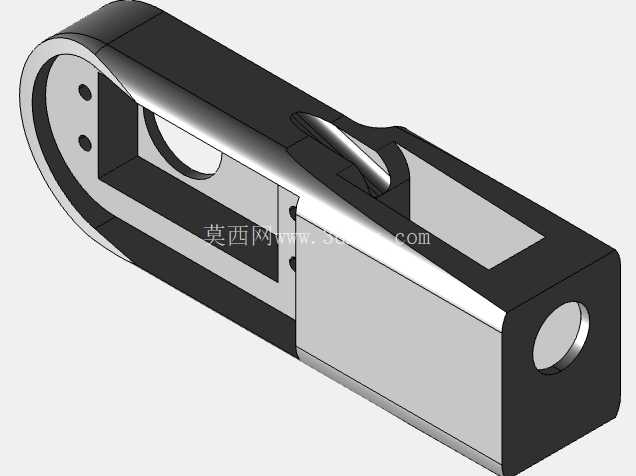

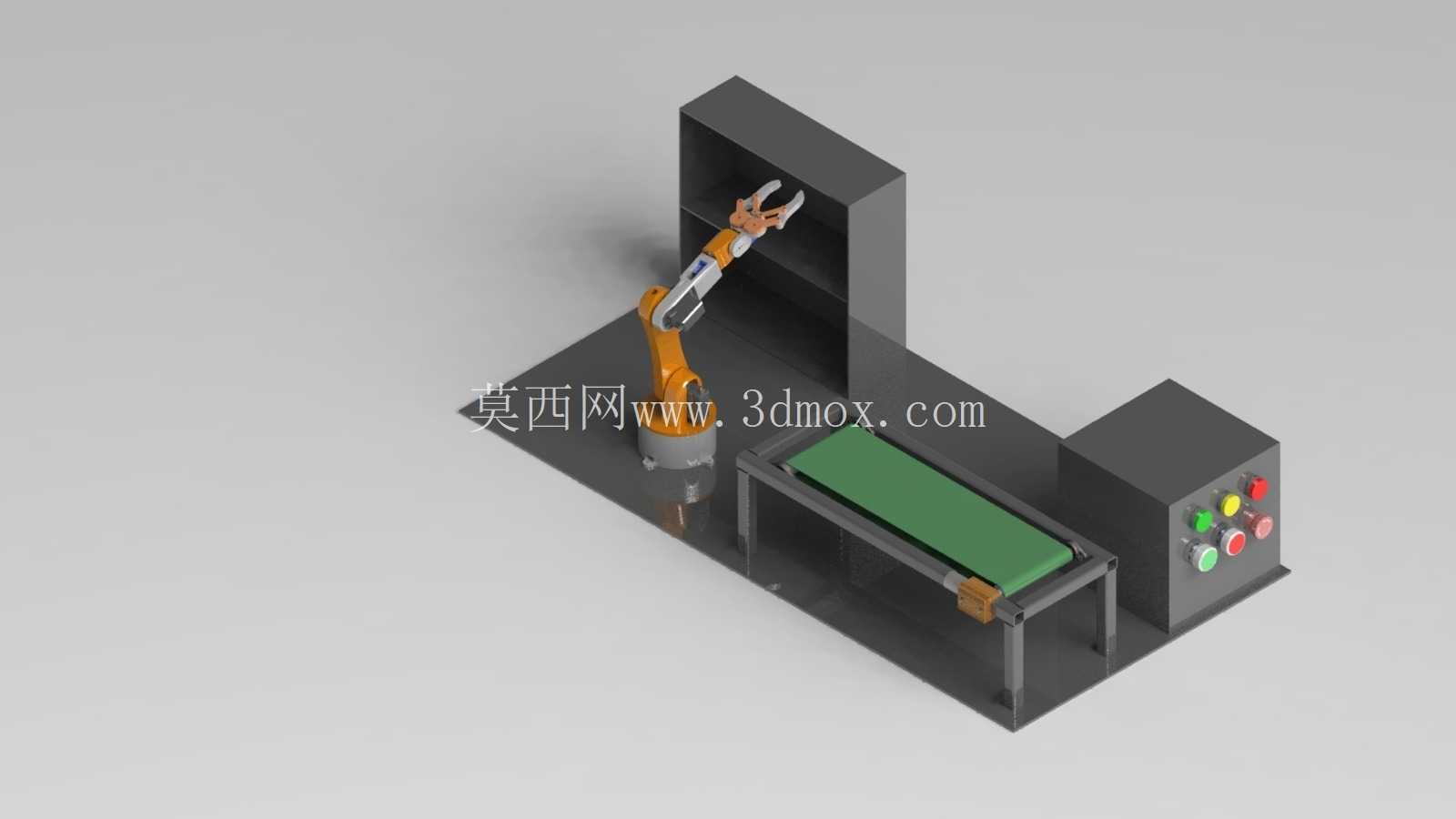

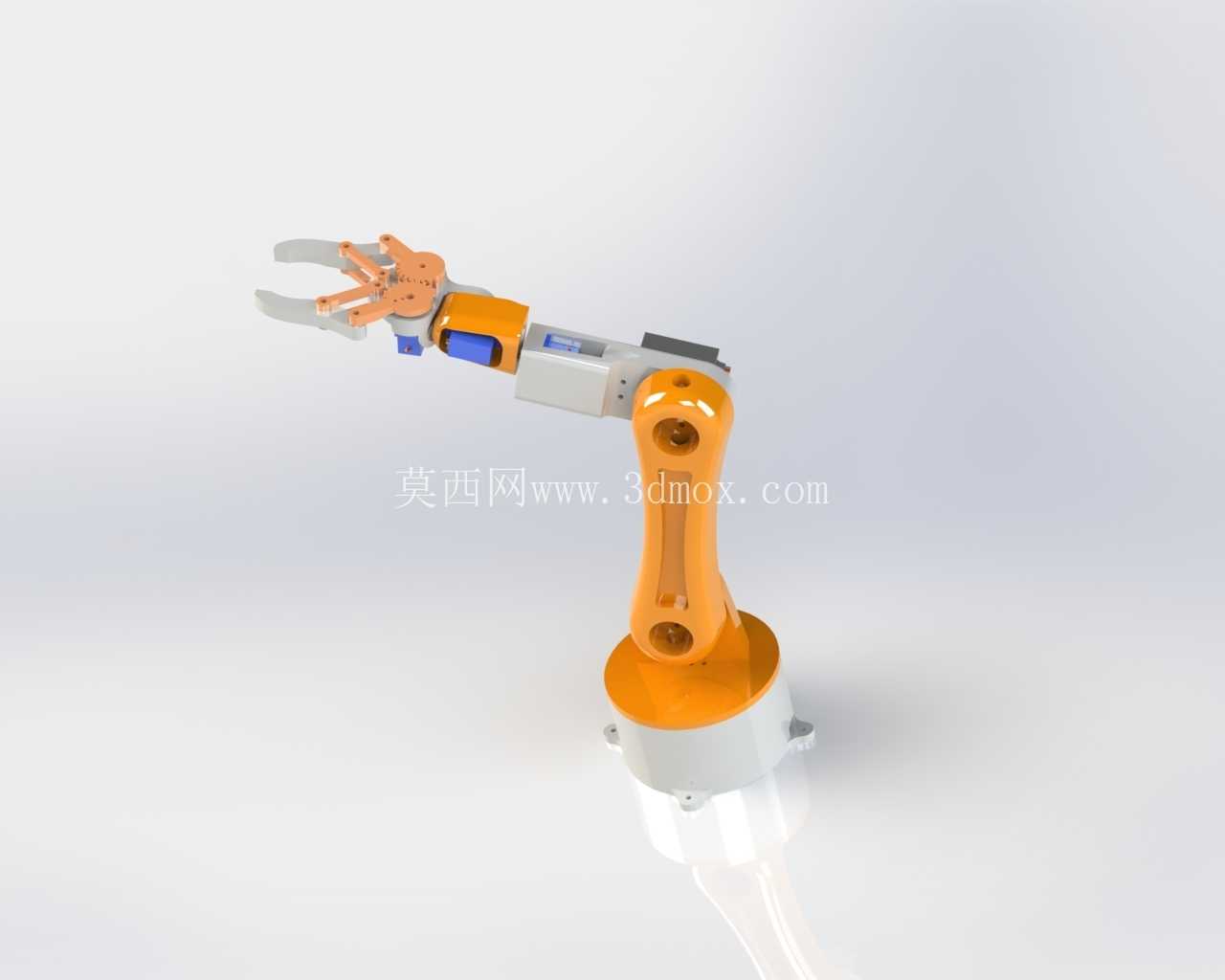

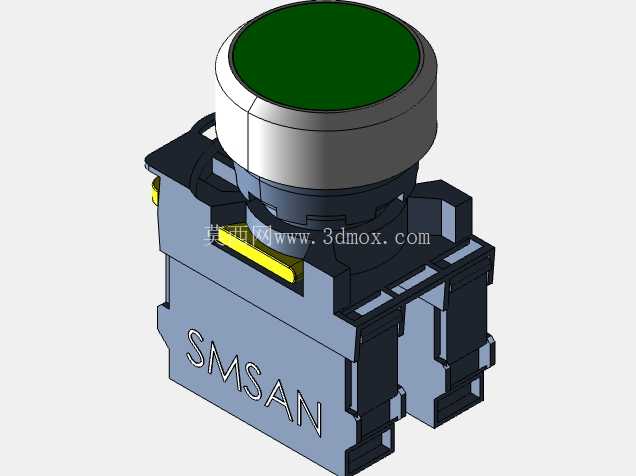

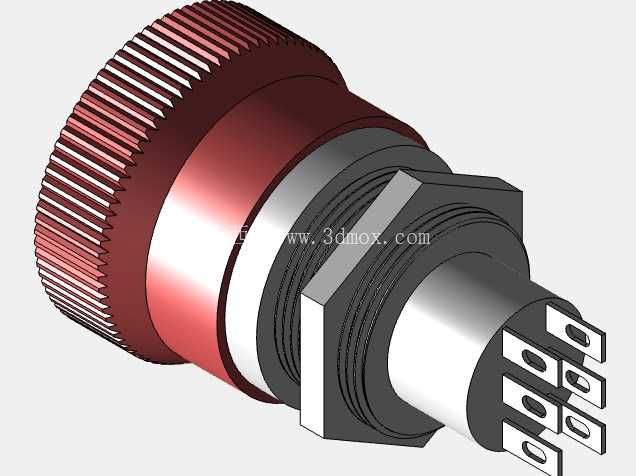

这套智能分拣生产线的核心执行单元采用五自由度串联关节构型机械臂，整体布局围绕传送带分拣工位做紧凑化排布，机械臂底座固定安装在传送带侧方的安装基准面上，底座安装孔位按照通用工业铝型材工作台的孔距标准设计，可直接适配4040、4080系列铝型材的安装槽位，无需额外加工转接板，安装边界预留了足够的维护操作空间，底座周边150mm范围内无干涉结构，方便后期对底座固定螺栓、内部走线做定期检修。机械臂的关节旋转范围经过实际工位场景校核，大臂回转角度覆盖传送带整个幅宽，小臂与腕部的组合运动可覆盖传送带上方0-300mm的高度区间，末端夹爪的开合行程适配常见的轻工类分拣物料尺寸，可稳定抓取边长20-120mm的规则块状物料，夹爪指面做了防滑纹理设计，抓取硬质塑料、纸质包装、轻型金属件时不会出现滑脱问题。整套系统的分拣逻辑依托红外传感单元实现，传感器安装在传送带进料端的支架上，安装高度可根据待分拣物料的高度区间做上下调整，传感器检测到物料经过时，会实时采集物料的高度特征信号，传输给控制单元做逻辑判断，区分不同规格的物料后，给机械臂发送对应的抓取放置指令，整个过程无需人工干预，可替代传统分拣工位的重复人工操作，解决人工分拣长期存在的精度不一致、疲劳作业出错率高、人力成本投入大的实际问题。机械臂的结构件采用轻量化设计思路，大小臂的壁厚经过受力仿真校核，在保证关节负载刚性的前提下尽可能降低自身重量，减少关节驱动单元的负载余量，关节驱动选用常规的伺服驱动组件，驱动电路的接线接口做了标准化设计，后期维护更换时无需重新做接线定义匹配，可直接替换同规格组件。系统支持手动教学与自动运行两种模式，教学模式下可手动拖动机械臂记录抓取、放置的点位坐标，点位数据存储在非易失性存储单元中，设备断电重启后无需重新示教点位，可直接进入自动运行状态，适配小批量多批次的分拣场景换产需求，换产时仅需重新示教几个关键点位即可完成工位调整，无需改动整体机械结构。传送带单元的驱动辊与从动辊做了同轴度校准，传送带运行速度可根据分拣节拍做0-0.5m/s区间的无级调整，传送带侧面安装了导向挡边，避免物料在输送过程中偏移位置，保证物料经过传感器检测区域时位置一致性，提升检测与抓取的成功率。整套设备的设计充分考虑了教育实训与轻工生产两类场景的使用需求，结构外露部分无尖锐棱角，传动部位都做了安全防护设计，既可以作为职业院校、高校工程训练中心的自动化实训载体，让学员掌握机械臂调试、传感逻辑编程、产线联调的实操技能，也可以直接应用在小型轻工产品的生产分拣工位，完成零配件分类、成品分装、不良品剔除等实际生产任务。机械臂末端的夹爪采用快换接口设计，可根据不同的物料形态更换对应夹具，比如吸盘式夹具、宽型指夹，拓展设备的适用物料范围，快换接口的定位精度控制在0.1mm以内，更换夹具后无需重新校准零点位置，可直接投入使用。设备的控制单元安装在独立的电控箱内，电控箱布置在机械臂侧方的支架上，防护等级满足常规车间环境的使用要求，箱体表面预留了操作按钮与状态指示灯，可直接在设备旁完成启停、模式切换、急停操作，无需外接额外的操作终端。
