经典敞篷越野吉普车结构设计

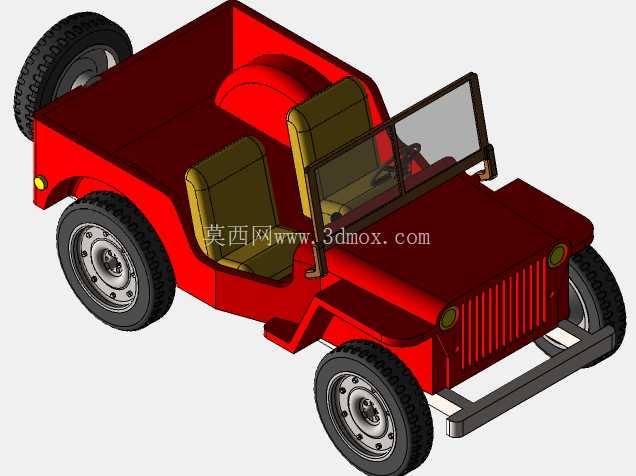

该款敞篷越野吉普车的三维结构设计，核心围绕非铺装路面通行场景的使用需求展开，在结构布局阶段优先考虑了复杂路况下的通过性与维修便捷性，整体采用非承载式车身的基础布局逻辑，车架主体预留了足够的抗扭形变余量，能够应对碎石路面、浅滩、陡坡等多种复杂通行场景的载荷冲击。从实际用途来看，该车型既可以作为户外作业、林区巡检、野外勘探的短途通勤载具，也可通过结构改装适配轻型物资转运、应急救援辅助等拓展功能，敞篷设计能够让驾乘人员快速获取周边环境视野，在复杂地形通行时更便于观察路面障碍与周边环境状态，同时也降低了整车整备质量，提升了动力输出的有效利用率。在功能特性的设计上，整车前部设置了独立的防撞缓冲杠结构，采用等截面型钢焊接成型，安装位置突出于车身前部120mm，既能够在低速碰撞时吸收冲击能量保护前部散热与转向结构，也可作为外接牵引装置的安装基座，预留的标准安装孔位可适配通用拖车钩、绞盘支架等拓展配件。车轮部分采用大直径宽幅越野轮胎搭配钢制轮毂，轮拱位置预留了足够的跳动间隙，单侧悬架的上下行程达到180mm，能够在车轮接触起伏路面时保证轮胎与地面的有效接触面积，减少打滑概率；转向系统采用循环球式结构的布局设计，转向拉杆的安装位置高于车架最低平面150mm，避免在越野通行时被路面凸起剐蹭损坏。乘员舱部分采用双座布局，座椅安装位置预留了20mm的调节余量，可适配不同身高驾乘人员的操作视野需求，前风挡采用可翻倒的铰接结构，在特殊作业场景下可将风挡向前翻倒固定在引擎盖位置，进一步拓展前方视野范围。车身覆盖件采用分段式设计思路，引擎盖、侧围板、后货厢挡板均为独立可拆分结构，单个覆盖件的固定螺栓不超过8处，在野外场景出现部件损坏时可快速拆卸更换，无需对整体车身进行拆解。动力舱的布局预留了足够的散热间隙，前部格栅采用等距竖直筋条结构，既能够为散热系统提供足够的进风面积，也可阻挡行驶中飞溅的碎石击打散热芯体；动力总成的安装支座采用橡胶减震结构，能够过滤发动机运转时的高频振动，减少振动向车架与乘员舱的传递。在安装边界的尺寸控制上，整车轴距设定为2030mm，轮距为1230mm，整车最小离地间隙达到210mm，接近角为38度，离去角为32度，纵向通过角为26度，这些参数的设定均围绕越野通行的核心需求，保证车辆在通过陡坡、沟壑、凸起障碍时不会出现车身托底、前后杠剐蹭的问题。后部预留的开放式货厢空间尺寸为800mm*1100mm，货厢围栏高度为300mm，可承载不超过250kg的物资装备，货厢底板设置了4处标准系留环，可用于固定装载的物资，避免越野通行时物资移位。整车的管线布局全部沿车架内侧走线，管线固定卡扣的间距不超过300mm，所有管线接头位置均预留了防水密封结构，能够在浅滩涉水通行时避免电路短路、油路进水的问题。在细节结构的处理上，车身侧部设置了外置的脚踏结构，脚踏表面采用防滑纹路设计，安装位置距离地面高度为350mm，方便驾乘人员上下车辆；后部外挂的备用轮胎采用与主胎相同的规格参数，备胎支架采用快拆结构，无需专用工具即可在3分钟内完成备胎更换操作。整车的结构设计没有冗余的装饰性部件，所有外露结构均具备实际功能属性，比如前部的圆形灯组采用内嵌式安装，外部设置金属防护网，避免行驶中飞溅的碎石打坏灯罩；车门位置采用简易的横杆结构，既能够起到侧面防护的作用，也不会增加过多的整车重量，同时在狭窄区域通行时可快速拆卸，方便人员上下与物资装卸。
