多辐条轻量化乘用车铝合金轮辋结构设计

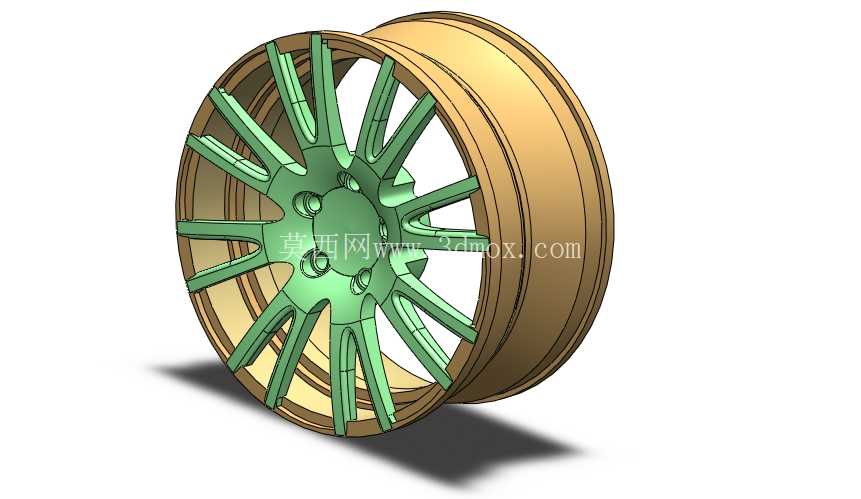

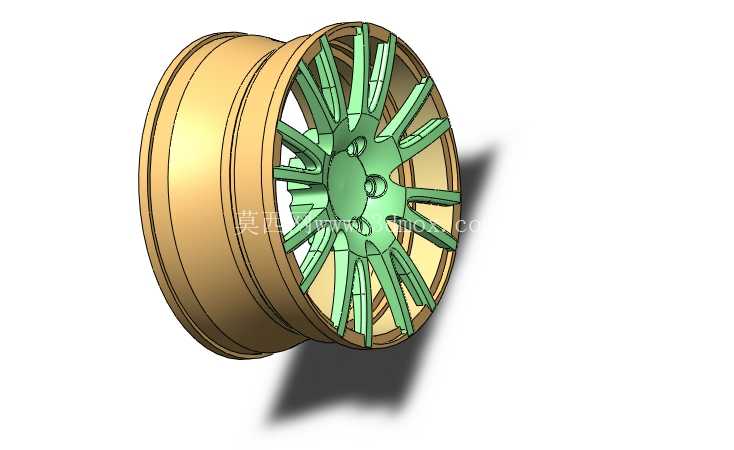

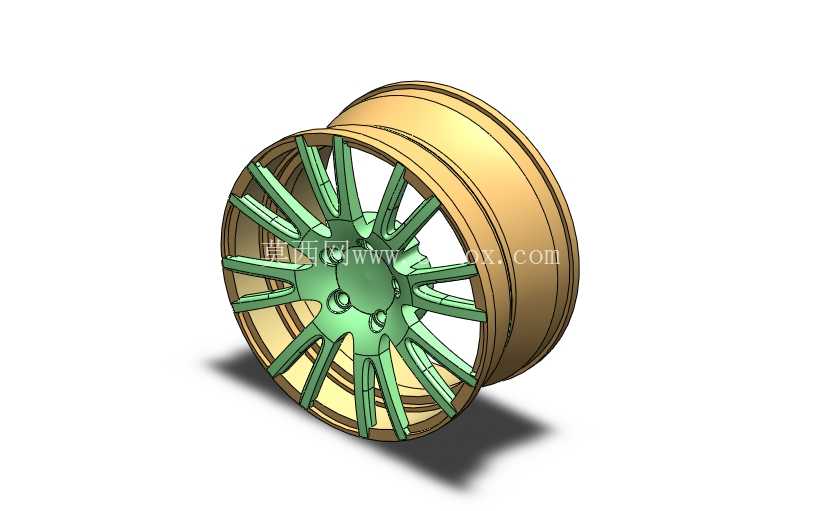

日常做乘用车底盘行走部件的结构方案时，轮辋是连接轮胎与车桥轴头的核心承载件，既要承受整车整备质量下的静载荷，也要覆盖过减速带、坑洼路面时的冲击载荷，还要兼顾制动系统的散热空间预留，以及高速旋转时的动平衡精度要求。这次的轮辋结构采用多辐条对称布局，首先从安装边界来看，中心定位孔匹配常规五孔乘用车轴头的安装节圆尺寸，螺栓孔的位置度公差控制在0.05mm以内，保证和轮毂轴承、制动盘的同轴度，避免装车后出现高速抖动的问题。轮辋的胎圈座位置严格匹配标准子午线轮胎的配合尺寸，轮缘高度符合乘用车低压铸造轮辋的通用规范，能保证轮胎充气后胎圈和轮辋紧密贴合，不会在急加速、紧急制动时出现轮胎滑转脱圈的风险。

设计思路上没有采用传统的厚辐条结构，而是把每根主辐条做了等强度的变截面处理，靠近中心安装盘的位置截面厚度更大，往轮缘方向逐渐收窄，同时在辐条侧面做了内凹的减重槽，在保证辐条抗弯、抗扭截面模量满足1.5倍额定载荷冲击要求的前提下，尽可能降低轮辋的非簧载质量——非簧载质量的降低能直接提升悬架的响应速度，减少颠簸路面下车轮的接地力波动，对整车操控稳定性的提升效果很直观。辐条之间的镂空区域做了大开口设计，不是为了造型好看，主要是给制动盘、制动卡钳留出足够的散热风道，车辆连续制动时，轮辋旋转带动的气流能顺着辐条间隙直接吹到制动盘表面，把制动摩擦产生的热量快速带走，避免长下坡路段制动系统出现热衰退。

从实际应用场景来说，这类轮辋适配紧凑型家用乘用车的改装与配套场景，轮辋的偏距尺寸经过反复校核，装车后不会超出翼子板边界，也不会和减震器、转向拉杆发生运动干涉，转向打满时轮胎和轮拱内衬的间隙能保留15mm以上的安全距离，满足整车满载压缩行程下的运动边界要求。轮辋的轮辋宽度适配17到18英寸区间的民用轮胎，扁平比适配范围覆盖55到45系列，能兼顾日常通勤的舒适性和高速行驶的支撑性。

结构细节上，中心安装盘的背面做了沉台设计，和轮毂轴承的配合面加工精度达到Ra1.6，保证装配后端面跳动量控制在0.1mm以内，避免制动踏板出现随车轮转动的周期性抖动。气门嘴的安装位置选在两根辐条之间的轮辋槽位置，既不会被辐条遮挡影响充气操作，也能避免平衡块粘贴时和气门嘴发生干涉。轮辋的槽底位置做了平滑过渡，没有尖锐的棱角，一方面是低压铸造时能减少铝液充型的涡流卷气问题，降低铸件内部气孔、缩松的缺陷率，另一方面也能减少应力集中，在过坑冲击时不会因为局部应力过大出现辐条断裂的问题。

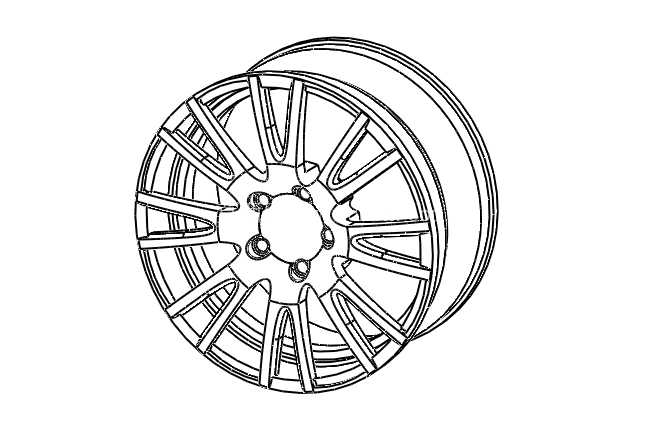

做三维建模的时候，所有的圆角过渡都做了连续曲率处理，尤其是辐条和轮辋外圈、辐条和中心安装盘的连接位置，没有采用直角拼接，都是用R3到R8的渐变圆角过渡，能把冲击载荷均匀分散到整个轮辋结构上，不会在连接位置出现应力集中点。轮辋的动平衡配重块安装位置预留了平整的粘贴面，不管是内侧还是外侧的平衡块都能完全贴合，保证车轮动平衡校正后剩余不平衡量控制在5g以内，满足120km/h时速下的行驶平稳性要求。另外轮辋的中心孔位置预留了轮毂盖的安装卡扣位，能匹配常规的品牌轮毂盖结构，不需要额外做改装适配。
