航模用大功率外转子无刷动力组件结构

　　这款动力组件的设计核心围绕航模飞行场景的大拉力输出需求展开，在固定翼航模、多旋翼航拍飞行器、小型穿越机的动力选型中，这类大功率外转子结构的动力单元是兼顾推重比与续航表现的核心部件。从实际应用场景来看，这类动力单元常被用于1.2-2kg起飞重量的固定翼航模，或是轴距350-450mm的多旋翼飞行器，能够在3-4S锂电池供电工况下输出持续稳定的拉力，满足航模爬升、特技机动、巡航飞行的不同动力输出需求。

　　从结构设计思路来看，该组件采用外转子结构布局，将永磁体直接嵌入转子外壳内部，定子绕组固定在中心基座位置，这种布局能够最大化转子转动惯量，提升动力输出的平顺性，同时转子外壳直接集成螺旋桨安装位，省去了额外的传动连接结构，降低了动力传输过程中的能量损耗。出线端采用双股高温硅胶线直接从定子基座侧方引出，线芯采用多股细铜丝绞合结构，能够承载大电流通过时的发热负荷，线皮采用耐高温硅橡胶材质，可抵御飞行过程中电机持续工作产生的高温，避免线材老化短路。

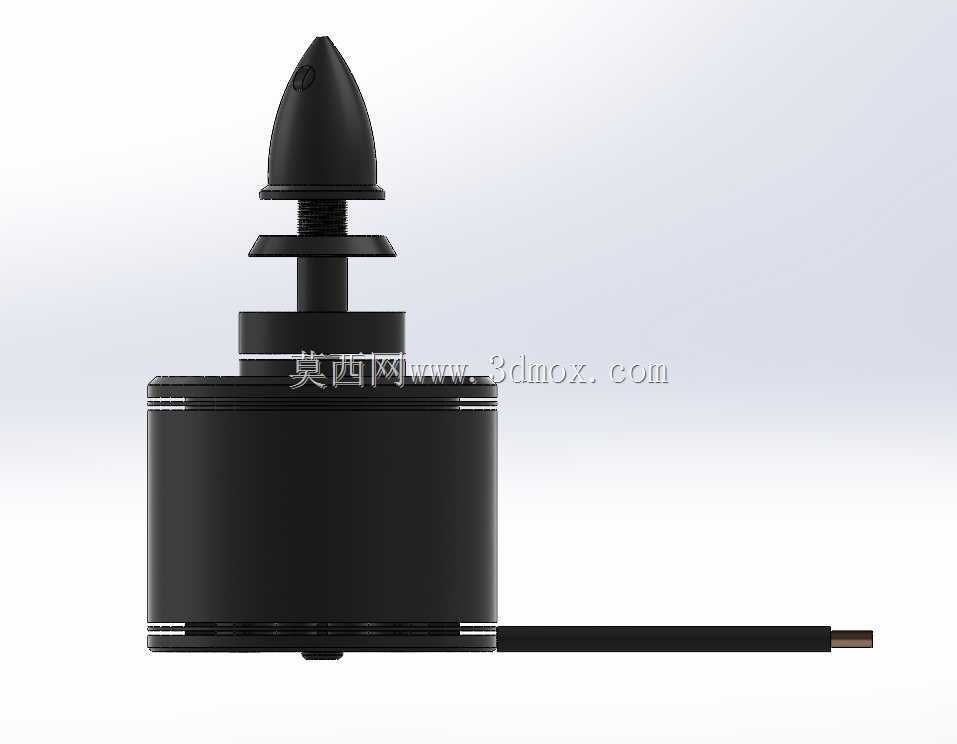

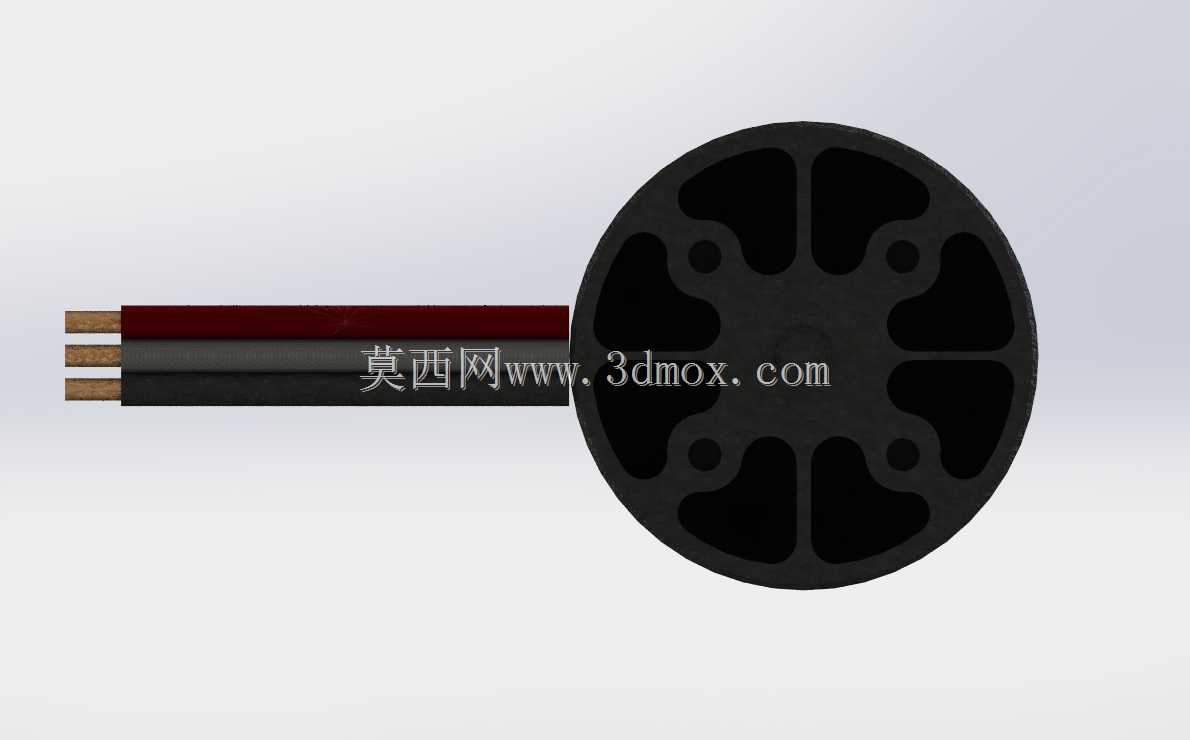

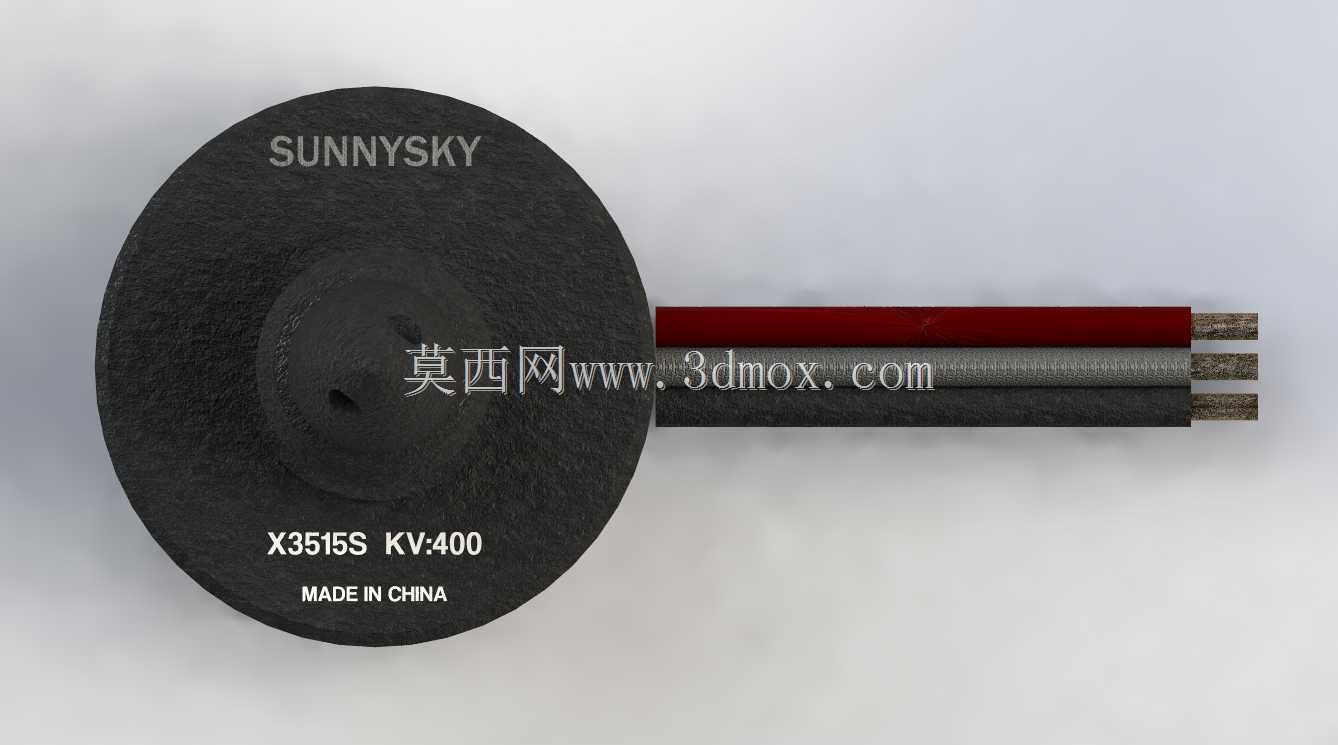

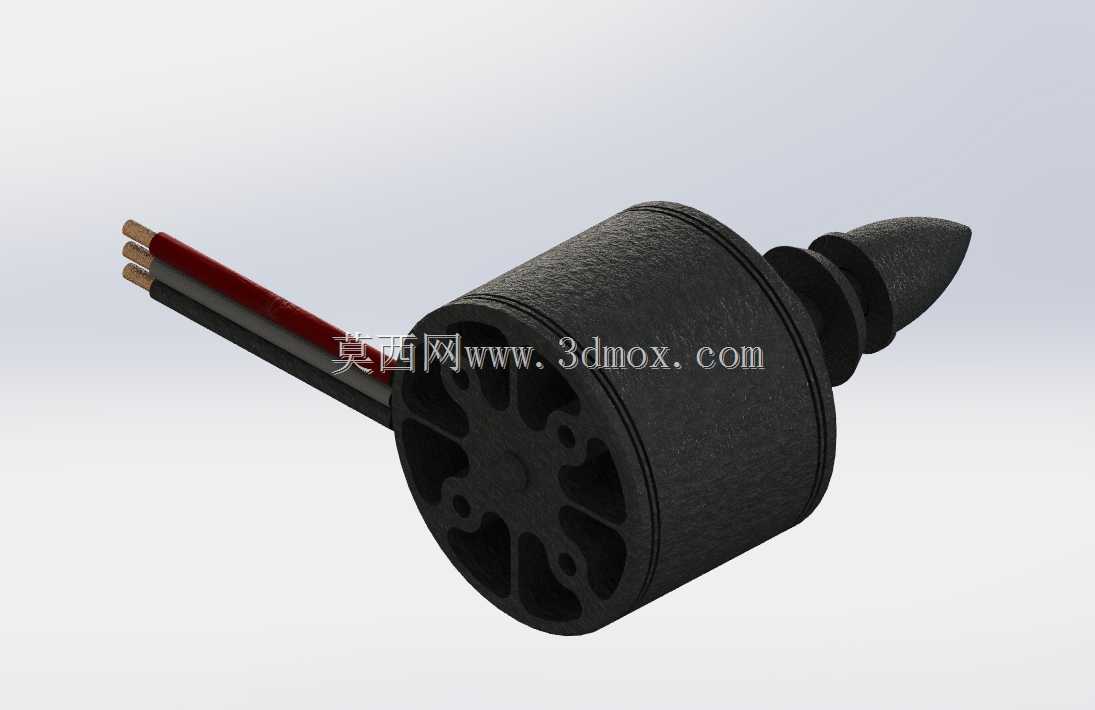

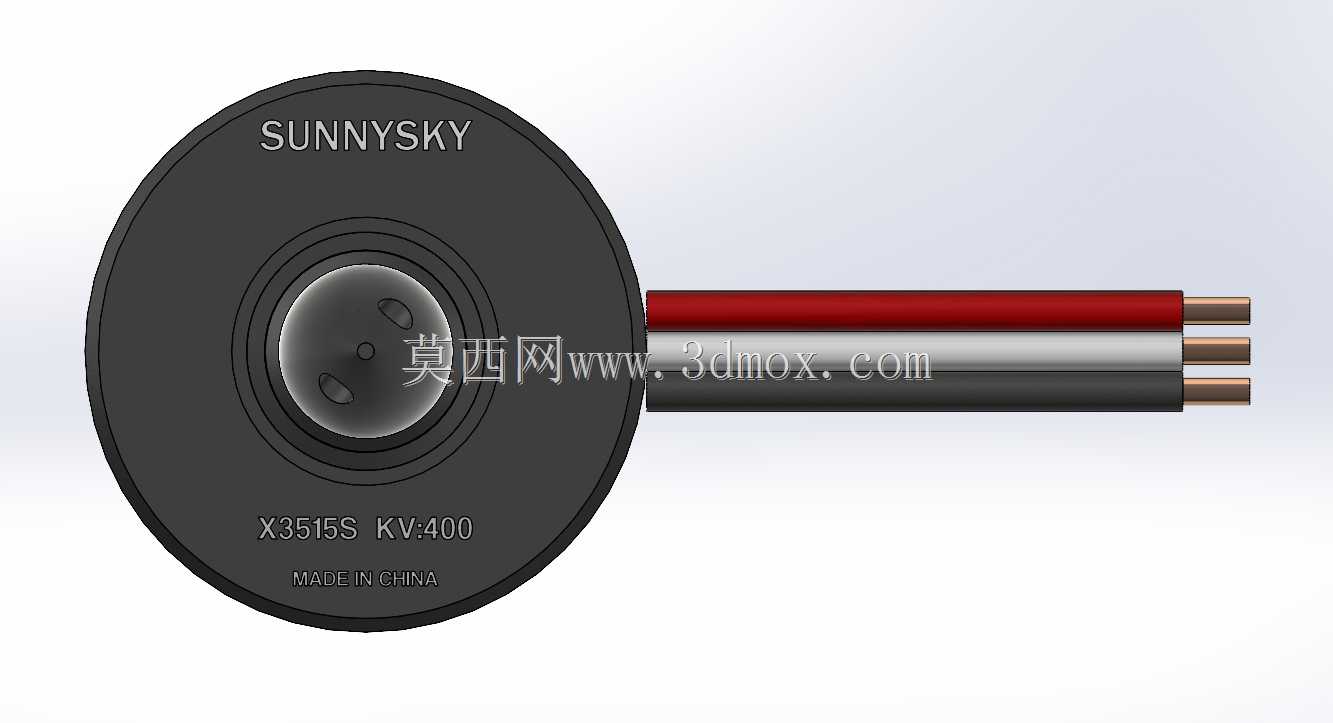

　　外形尺寸方面，该动力单元定子直径为35mm，定子叠厚15mm，整体不含出线的总高度控制在38mm以内，转子外壳采用一体化车削成型的黑色氧化处理，表面做了细微的防滑纹理处理，顶端的锥形整流结构能够降低螺旋桨转动时的根部紊流，提升螺旋桨的气动效率。安装边界上，基座底部预留了4个M3规格的安装螺孔，孔位呈1616mm、1919mm双规格兼容布局，能够适配市面上绝大多数航模电机安装座的孔位标准，无需额外打孔改装即可完成装机固定，转子顶端的螺旋桨安装位适配5mm孔径的标准航模螺旋桨，搭配配套的锁紧螺母即可完成螺旋桨的固定，锁紧螺母采用防松设计，能够抵御飞行过程中的振动，避免螺旋桨松脱引发飞行事故。

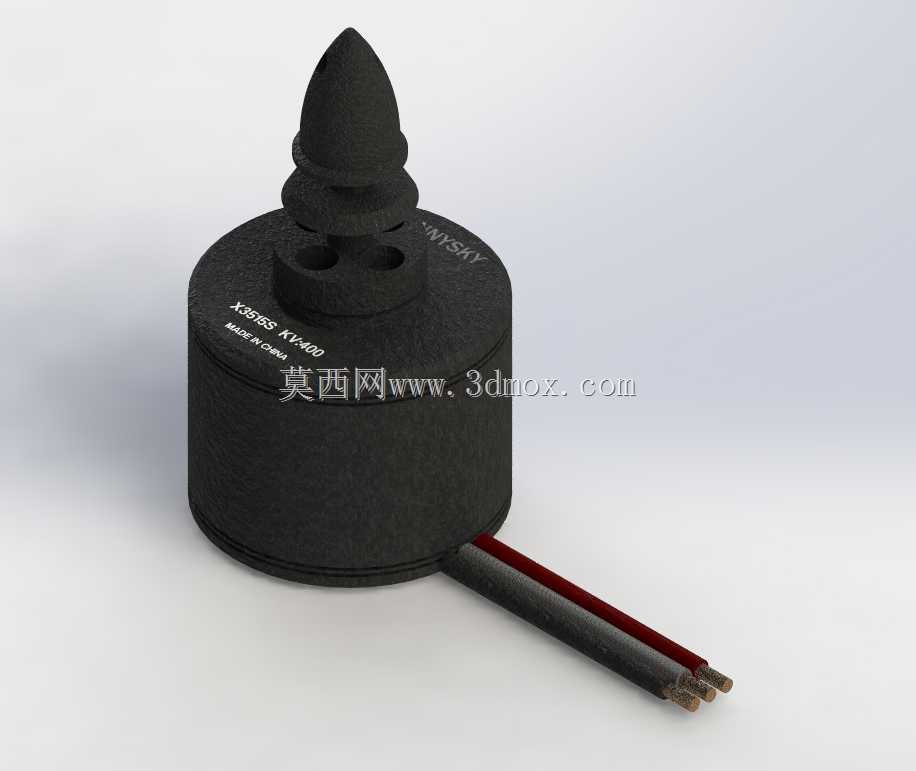

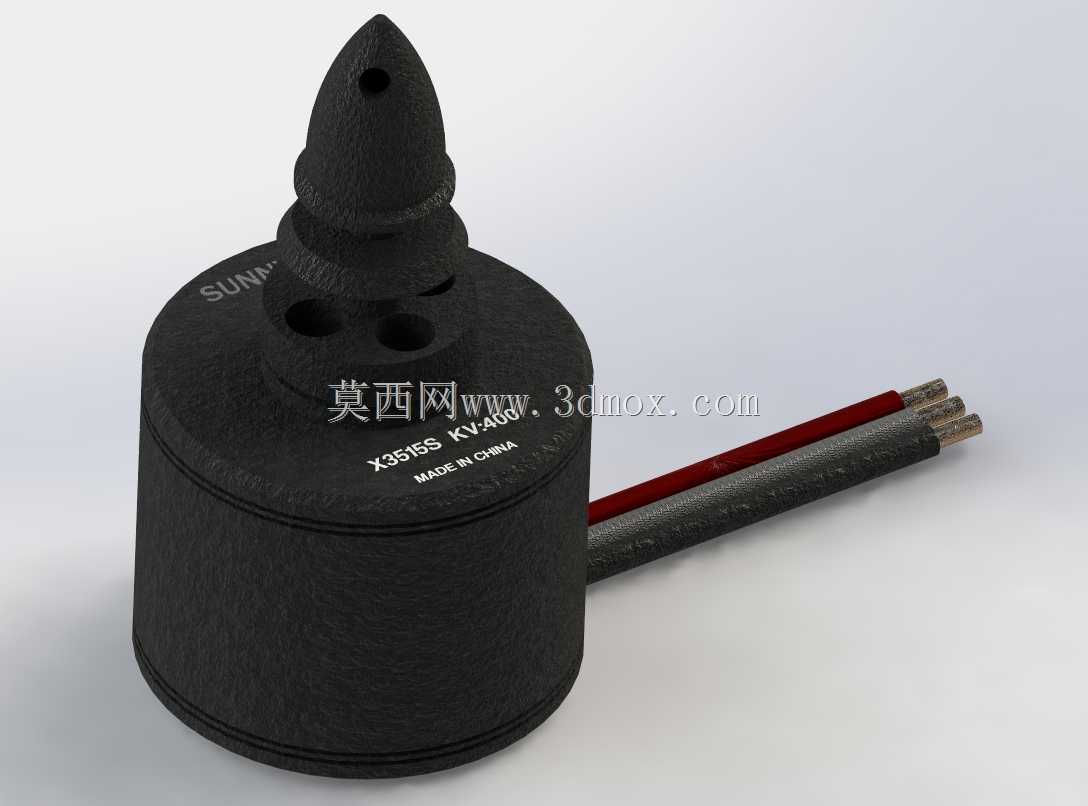

　　功能特性上，该动力单元的KV值设定为400KV，适配12-16寸的螺旋桨，在4S锂电池供电下，单电机最大拉力可达到1.8kg以上，能够满足多旋翼飞行器的悬停与机动需求，同时绕组采用高密度绕线工艺，槽满率控制在78%以上，有效降低了绕组内阻，提升了电能转换效率，持续工作时的温升控制在40K以内，长时间大油门工作也不会出现磁钢退磁、绕组烧毁的问题。转子外壳上的三个镂空开孔一方面能够降低转子整体重量，提升动力响应速度，另一方面能够在转子转动时形成导流风道，将定子绕组工作产生的热量快速带出，提升持续工作的可靠性。出线位置做了防拉扯加固处理，线材与基座连接处采用环氧树脂灌封固定，能够承受装机过程中的拉扯力，避免线材从绕组焊点处脱落。

　　在实际装机选型过程中，需要注意该动力单元的安装面平整度要求，安装座的平面度公差需要控制在0.1mm以内，避免安装时基座受力不均导致定子变形，引发转子扫膛问题。搭配电调时需要选择持续电流40A以上的无刷电调，确保大油门工况下的电流供应稳定，螺旋桨需要做精准动平衡处理，降低高速转动时的振动，避免振动传递到飞控单元影响飞行稳定性。日常使用过程中需要定期检查转子轴承的润滑状态，避免进沙导致轴承磨损卡顿，影响动力输出的平顺性。
