带调节轮精密绘图圆规结构设计

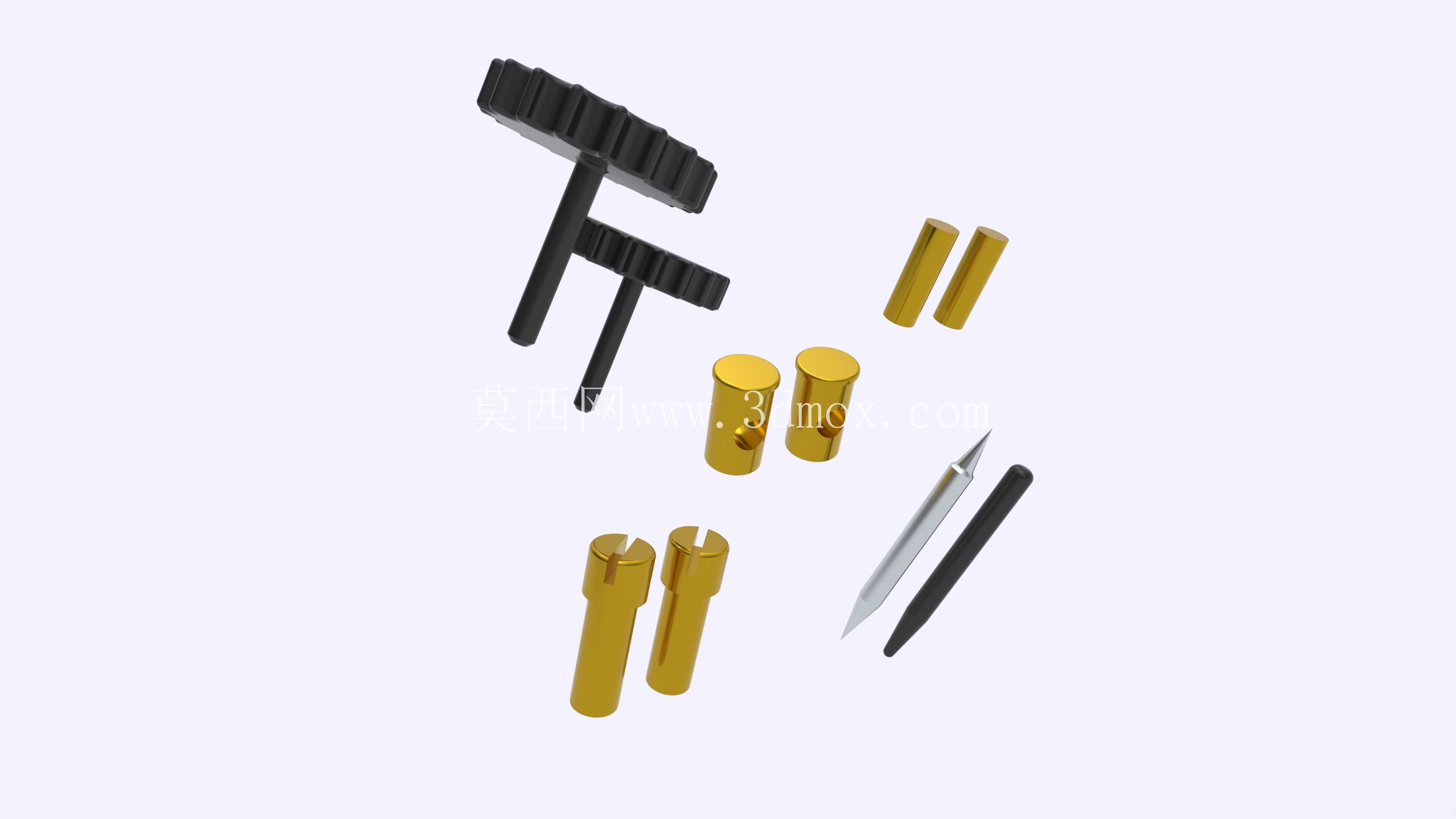

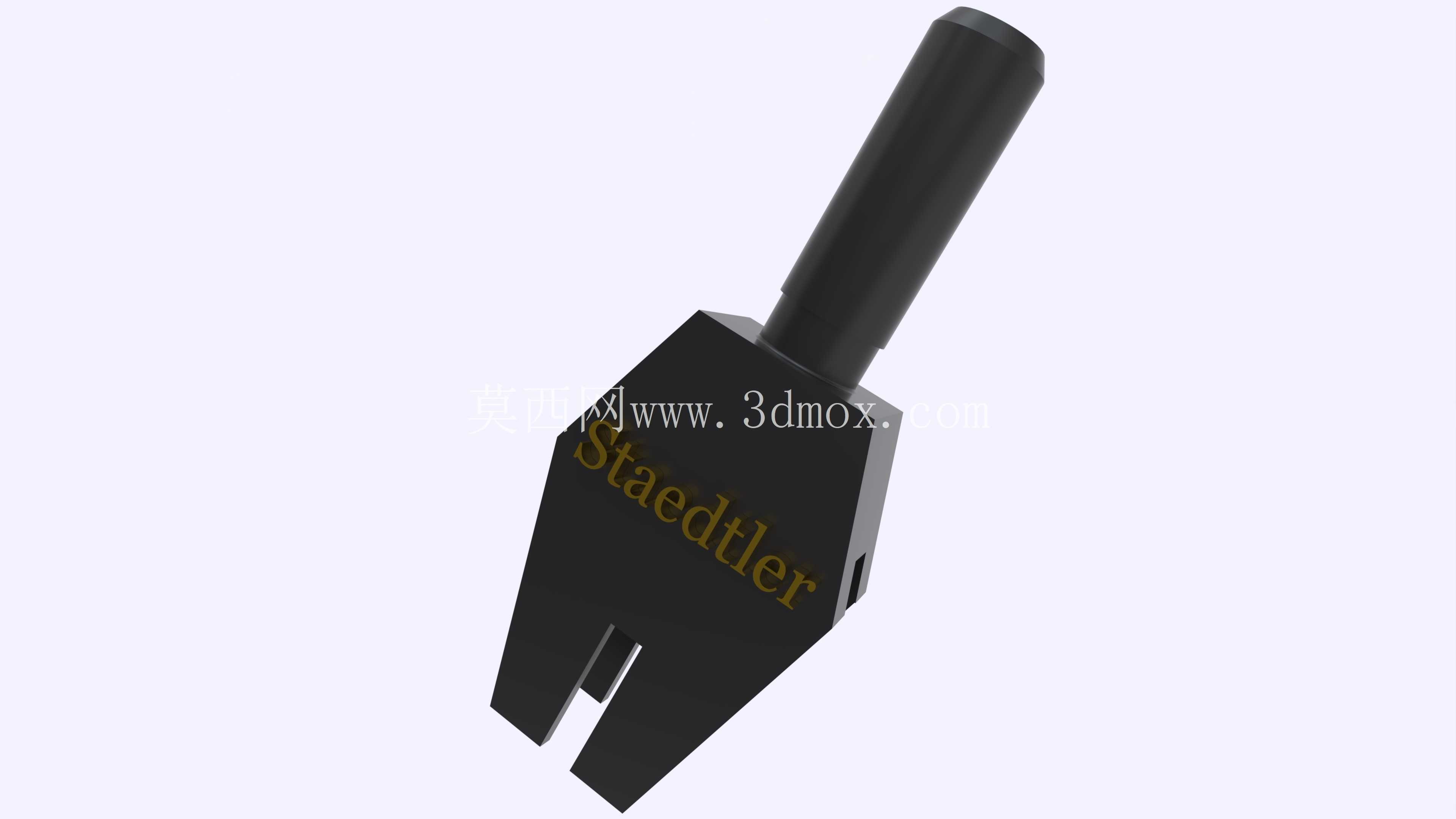

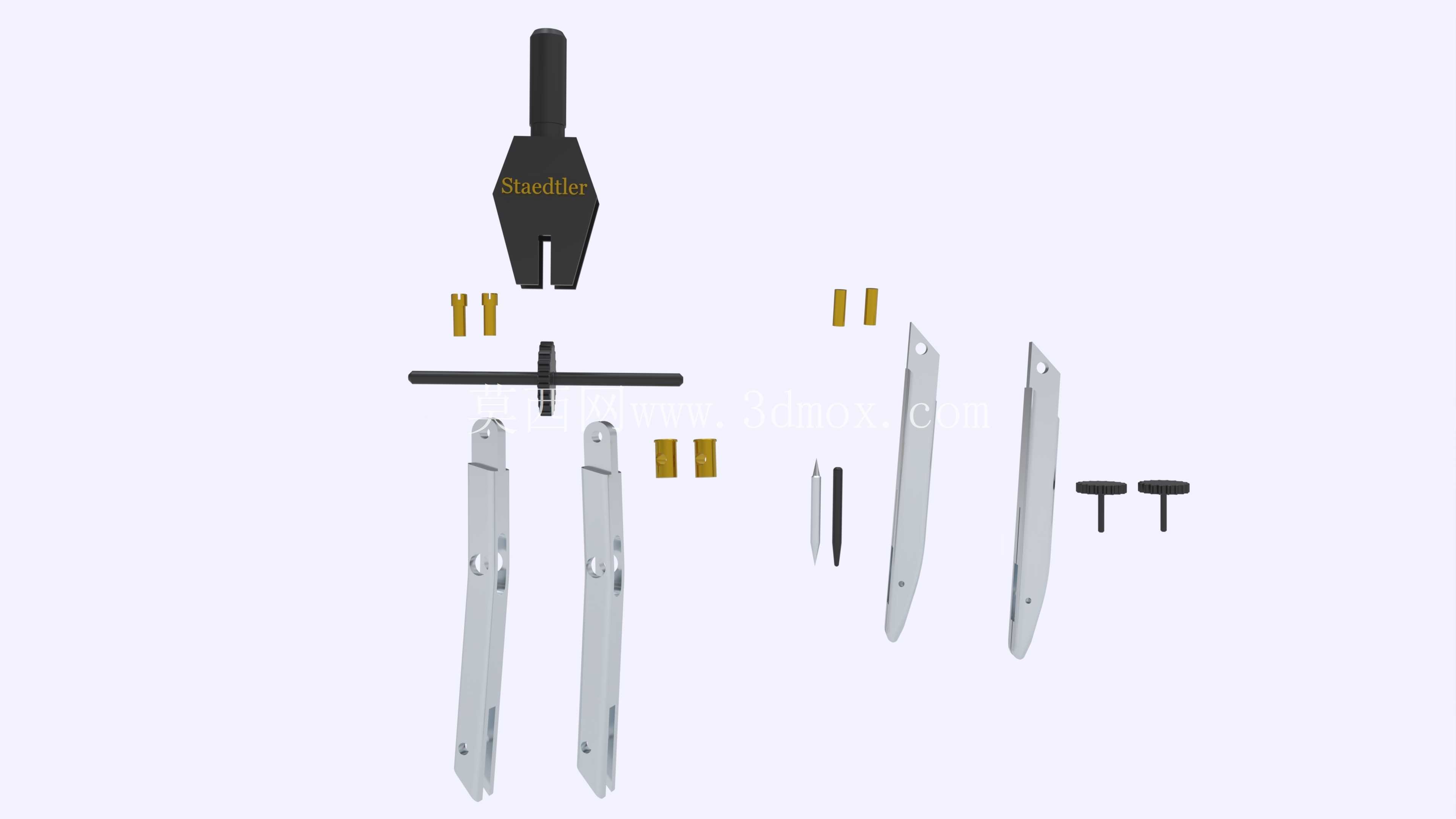

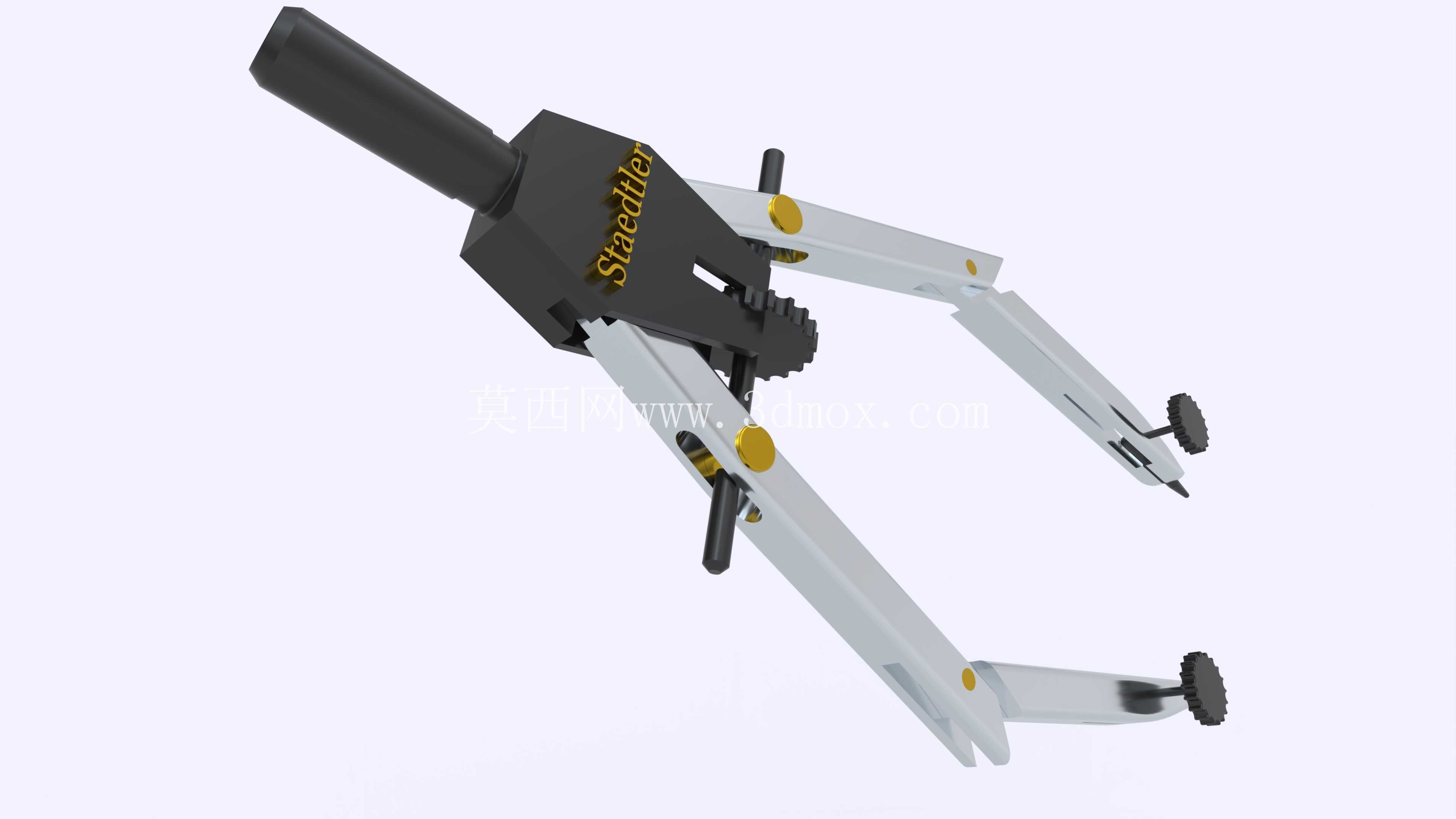

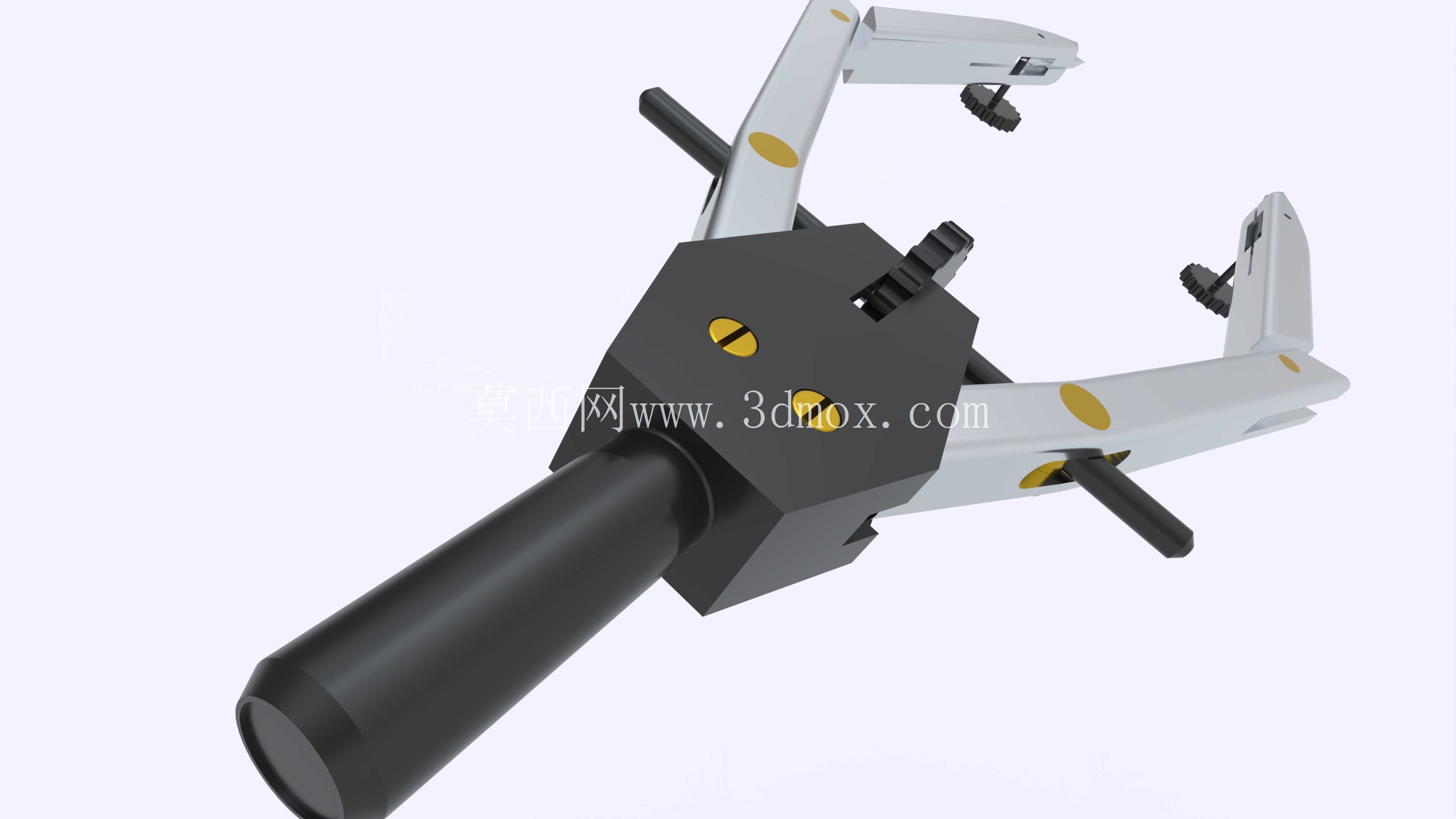

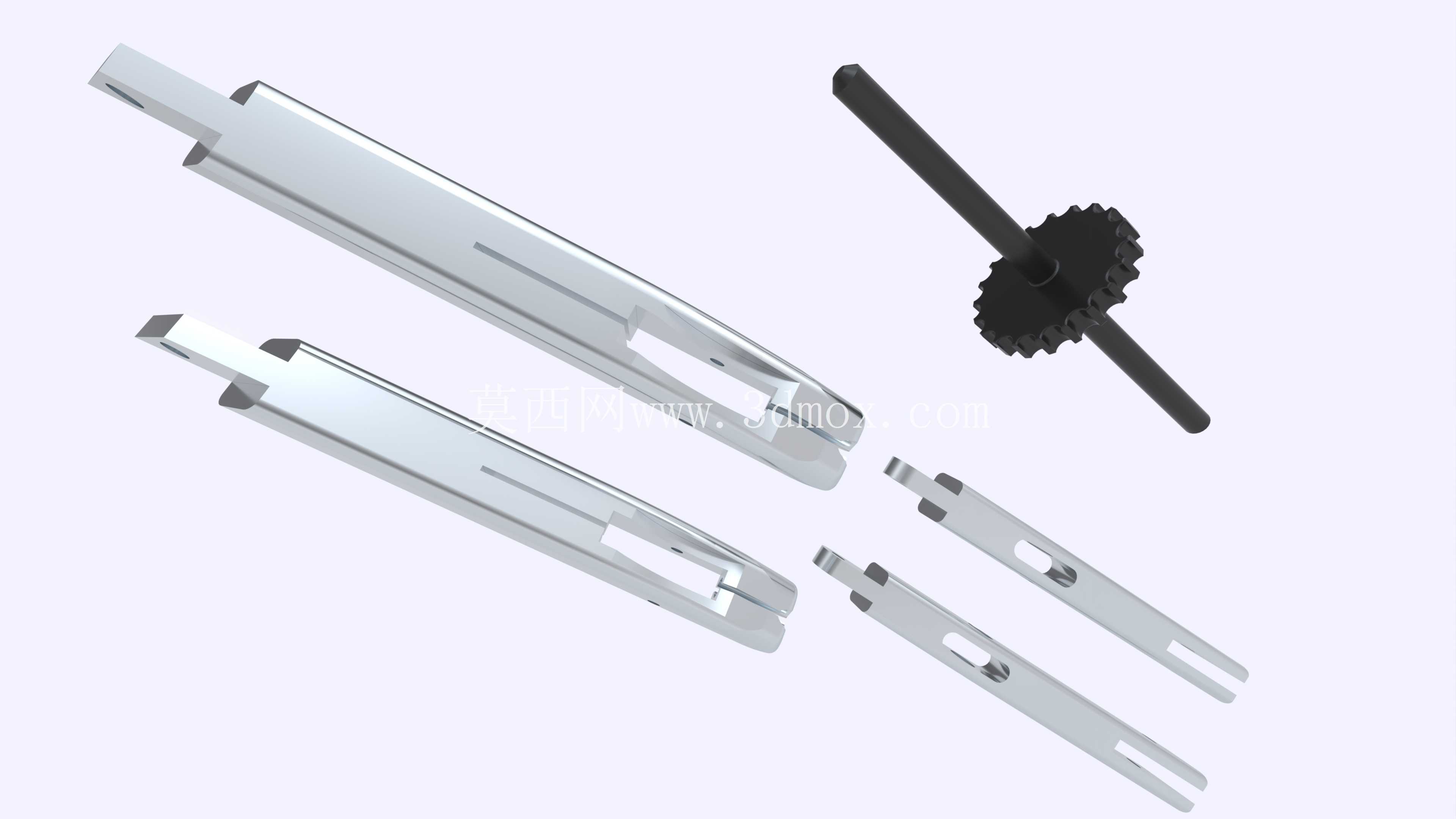

这款带调节轮的精密绘图圆规，核心应用场景覆盖工程制图手工绘图环节、学生几何作图场景、专业美术绘图的圆弧绘制作业，同时也可作为小型工件划线作业的辅助工装使用，在没有数控绘图设备的现场测绘、手工修模划线场景中，这类可调式圆规的使用频率远高于普通固定式圆规。从功能特性来看，这款圆规增设了侧边微调轮结构，区别于传统靠捏合调整半径的普通圆规，微调轮通过齿轮啮合传动连接两支规脚，转动调节轮时可以实现半径的毫米级微调，避免手动调整时的半径偏移问题，在绘制要求公差在0.1mm以内的精密圆弧时，这种微调结构能大幅降低调整耗时，同时保证绘图精度。规脚顶端的握持手柄做了防滑滚花处理，长时间握持绘图时不会出现打滑脱手的情况，两支规脚的铰接轴位置加装了阻尼垫片，调整到目标半径后不会因为手部施力出现规脚外扩或内收的问题，保证绘制过程中半径尺寸的稳定性。其中带针尖的规脚做了淬硬处理，针尖锥度控制在15度，扎入绘图纸面或者工件划线表面时不会出现针尖弯折、扩孔的问题，固定圆心的偏移量可以控制在0.05mm以内；另一支装夹绘图笔芯的规脚做了快拆夹头结构，可以适配不同直径的铅芯、针管笔笔尖，夹头的同轴度经过校准，装夹后笔尖端点与规脚铰接中心的连线始终和针尖规脚保持在同一回转平面，不会出现绘制圆弧时笔尖刮纸、线条粗细不均的问题。从设计思路层面，这款圆规的结构做了多段铰接优化，规臂采用两段式铰接设计，除了顶端的主铰接轴，规臂中段还设置了副铰接轴，可以调整笔尖和针尖与绘图平面的垂直角度，不管是在平面图纸上绘图，还是在有弧度的工件表面做划线作业，都能保证笔尖和针尖垂直贴合作业面，避免出现圆心移位、线条虚断的问题。所有铰接位置的紧固旋钮都做了滚花防滑设计，不需要借助额外工具就可以徒手完成锁紧和松开操作，适合现场快速调整使用。外形尺寸方面，这款圆规完全收拢状态下总长度为165mm，最大展开半径可以达到180mm，能够覆盖常规A0到A4幅面图纸的绝大多数圆弧绘制需求，规臂采用轻量化铝合金材质制作，整体重量控制在120g左右，长时间单手握持操作不会出现手部疲劳的问题。安装边界上，这款圆规不需要额外的固定安装结构，属于手持式绘图工具，配套的铅芯收纳在手柄尾端的空腔内，不需要额外配置收纳盒就可以携带备用铅芯，规脚末端的两个微调支撑脚可以在绘制大半径圆弧时抵靠在纸面，避免规臂晃动，支撑脚的端面做了圆角抛光处理，不会刮花纸面或者工件表面。在实际工程应用中，这类精密圆规除了绘图作业，还可以配合高度尺做小型工件的同轴度校验，或者在钣金划线作业中标记孔位的圆周位置，微调轮结构在这类需要反复调整半径的作业中，能将调整效率提升60%以上，同时避免反复调整带来的尺寸累积误差。规臂表面做了阳极氧化处理，日常使用中不会因为手上的汗渍出现锈蚀问题，铰接位置的齿轮采用黄铜材质，长期调节使用也不会出现齿面磨损导致的回程间隙，整个结构的使用寿命远高于普通塑料材质的学生圆规，完全满足专业工程场景的使用强度要求。
