可3D打印组装的微型攀岩遥控车结构设计

这款微型攀岩遥控车的结构设计，核心面向桌面级模型制作、青少年科创教育以及小型越野性能验证场景，整体除电路板外的所有结构件均适配FDM3D打印工艺，无需额外开模即可完成单件制作，适合个人爱好者、科创教学场景下的快速制作与迭代。从实际使用场景来看，这类微型攀岩遥控车可用于室内小型障碍赛道的趣味竞技，也可作为悬挂结构、轮式越野底盘的缩比验证载体，帮助结构设计人员快速验证小尺寸轮式设备的越障逻辑、悬挂行程匹配关系，相比等比例实物验证，缩比打印的方案能大幅缩短验证周期，降低前期试错成本。

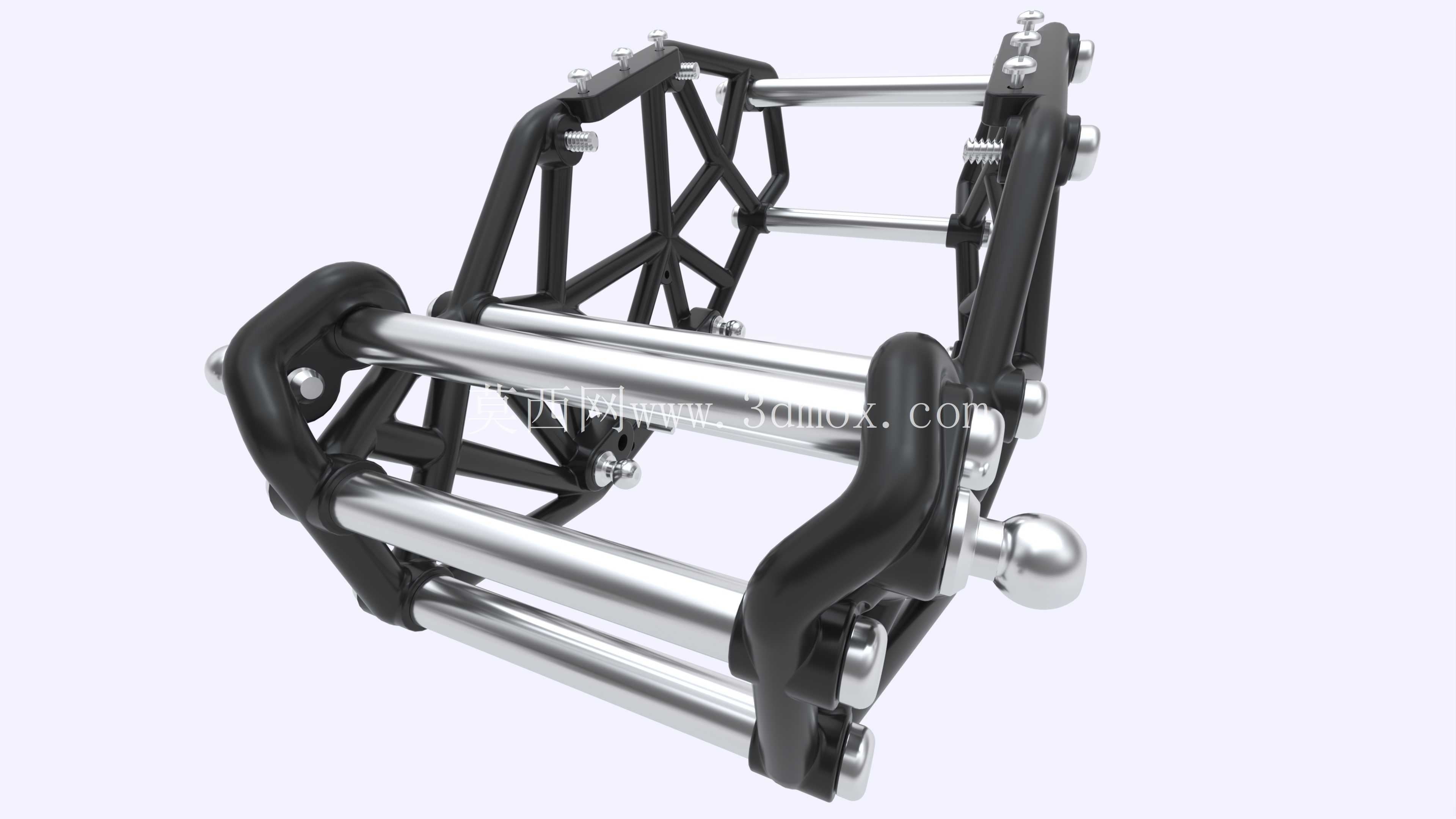

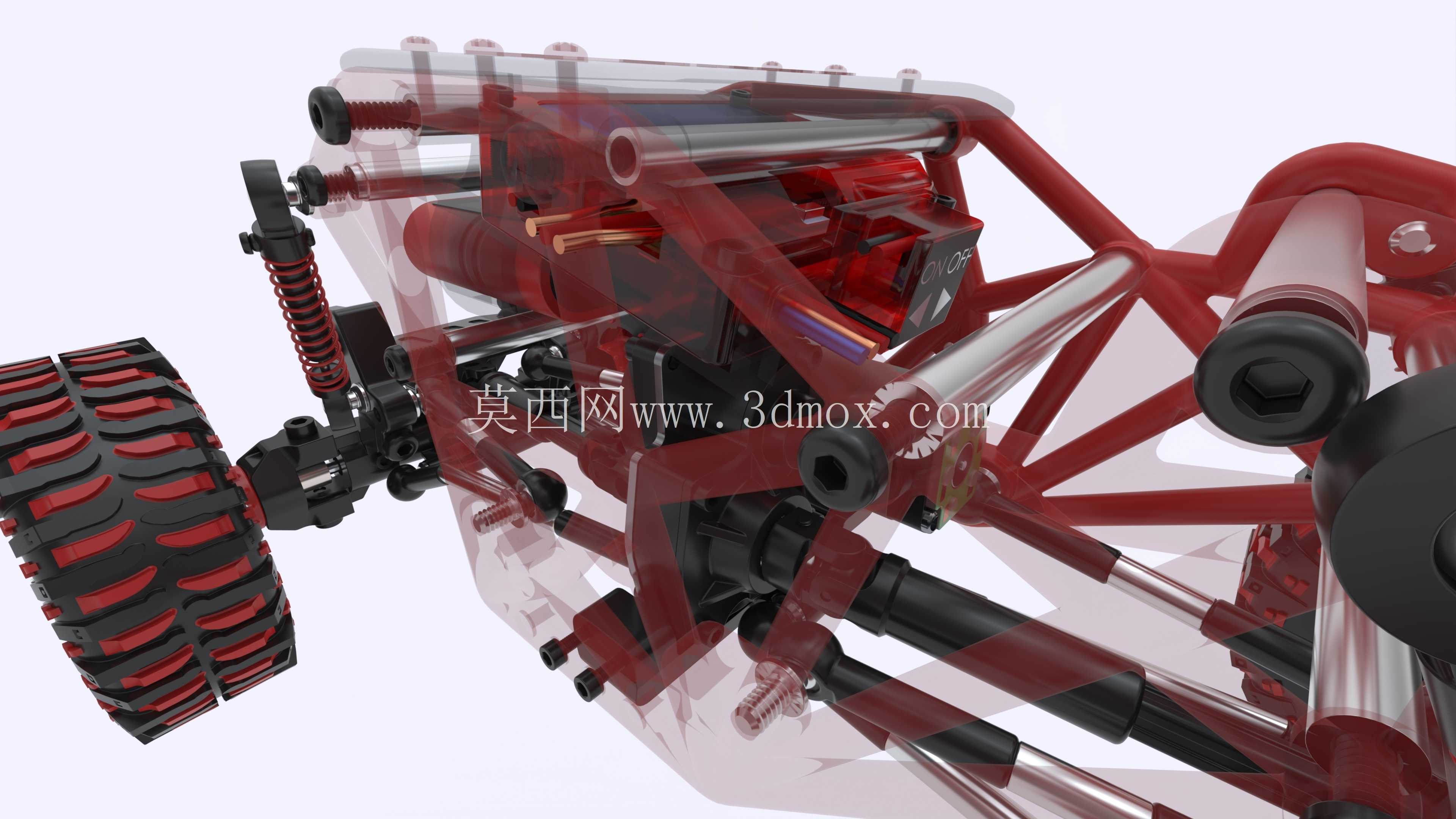

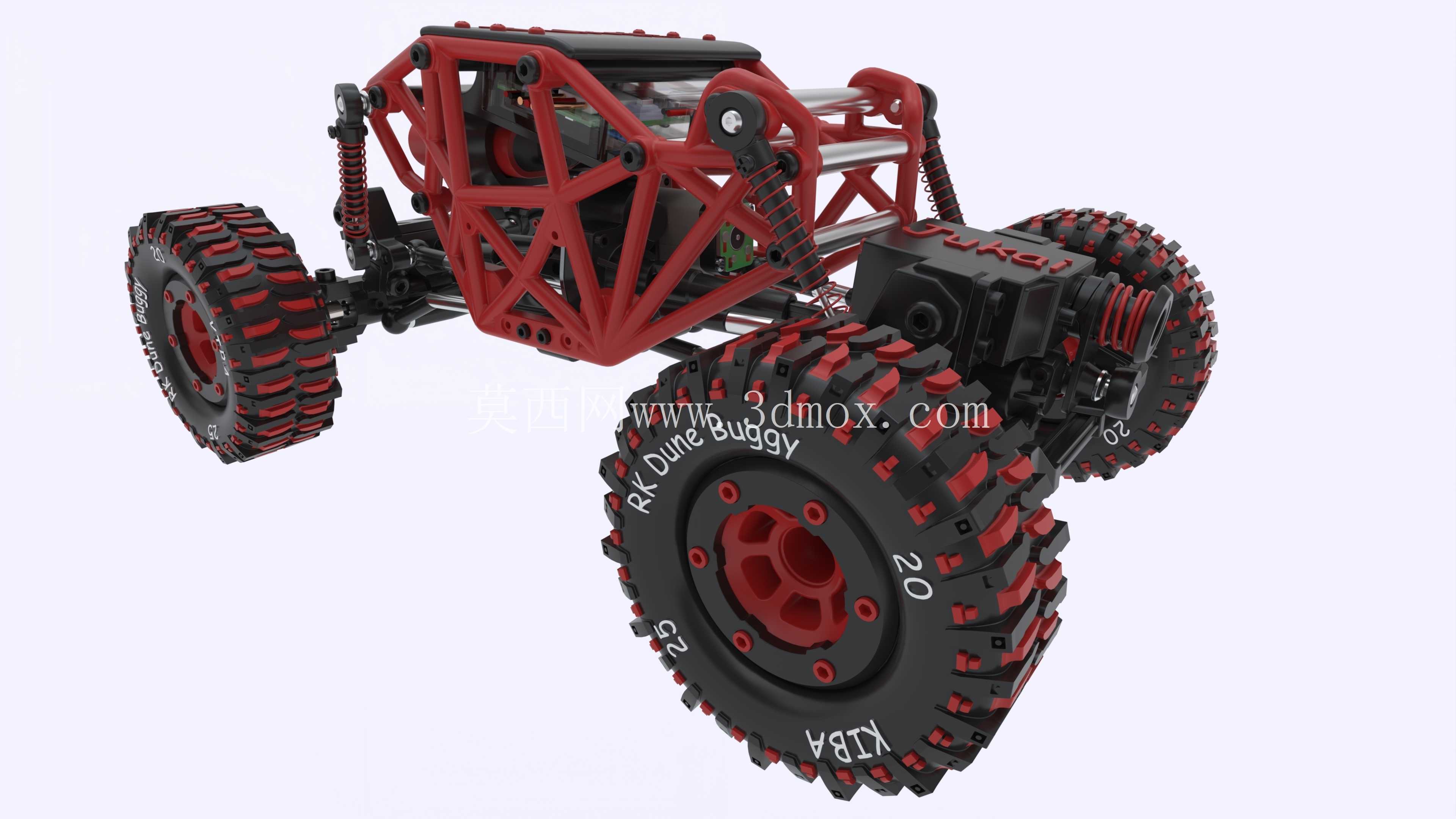

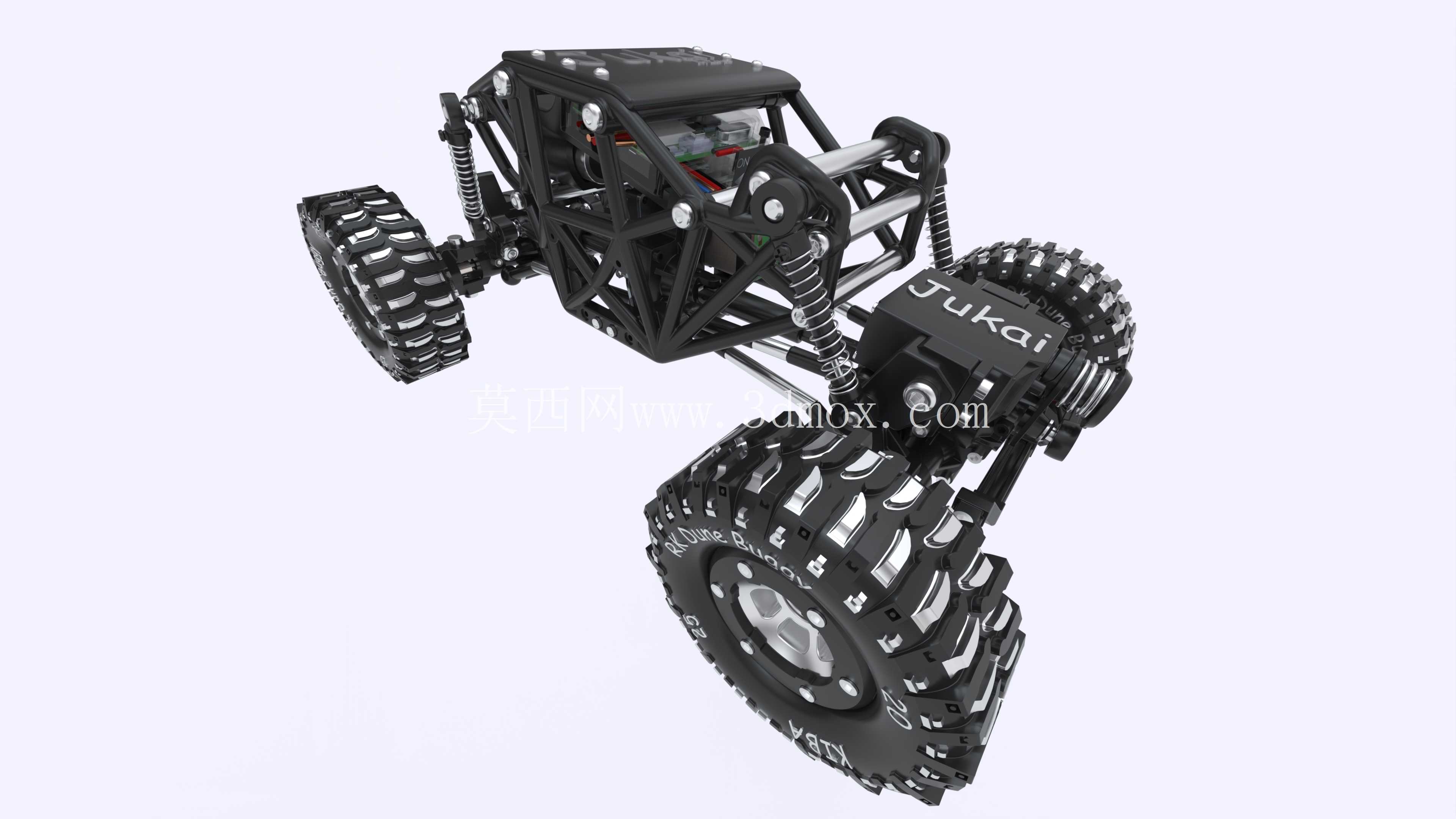

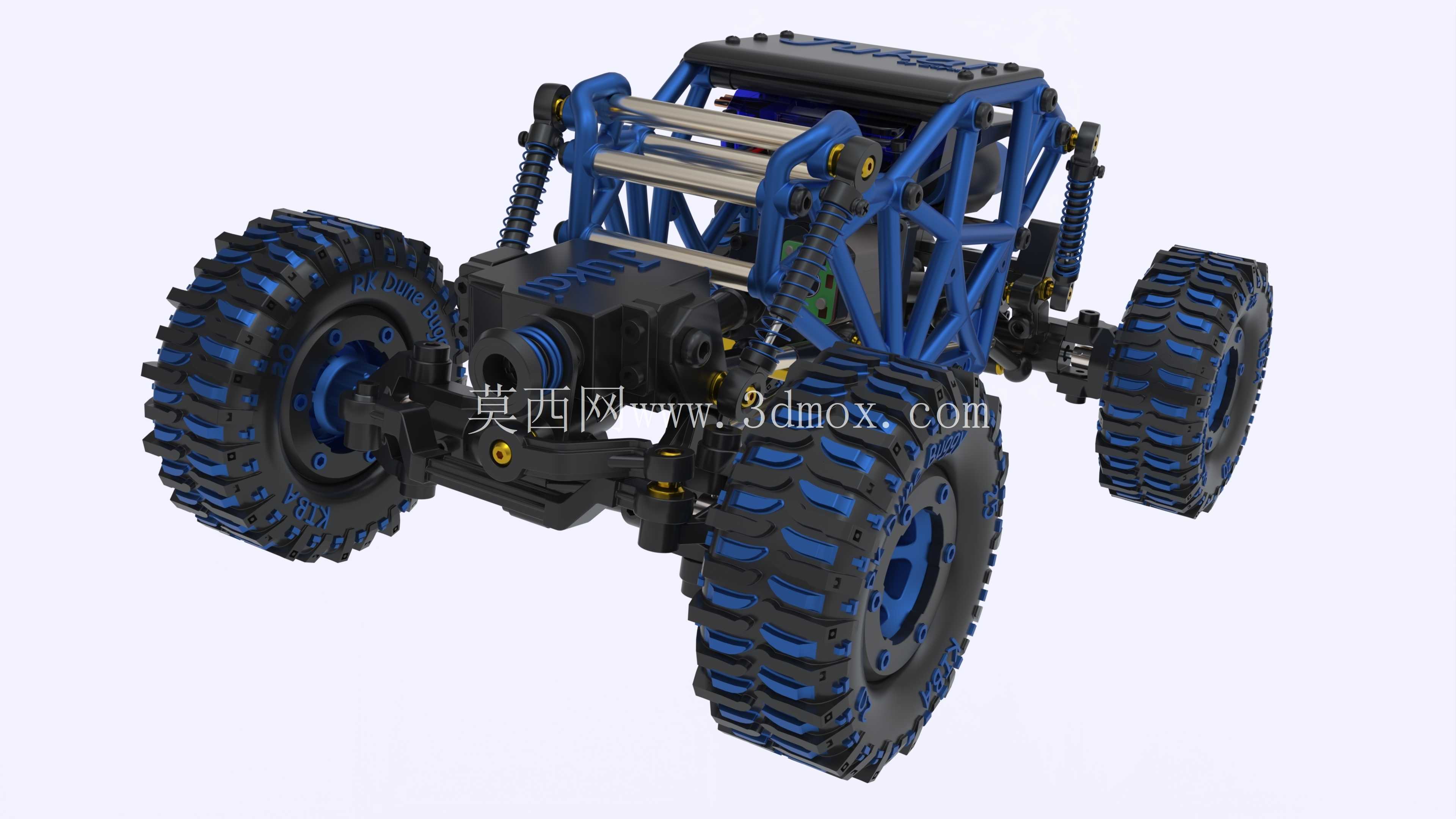

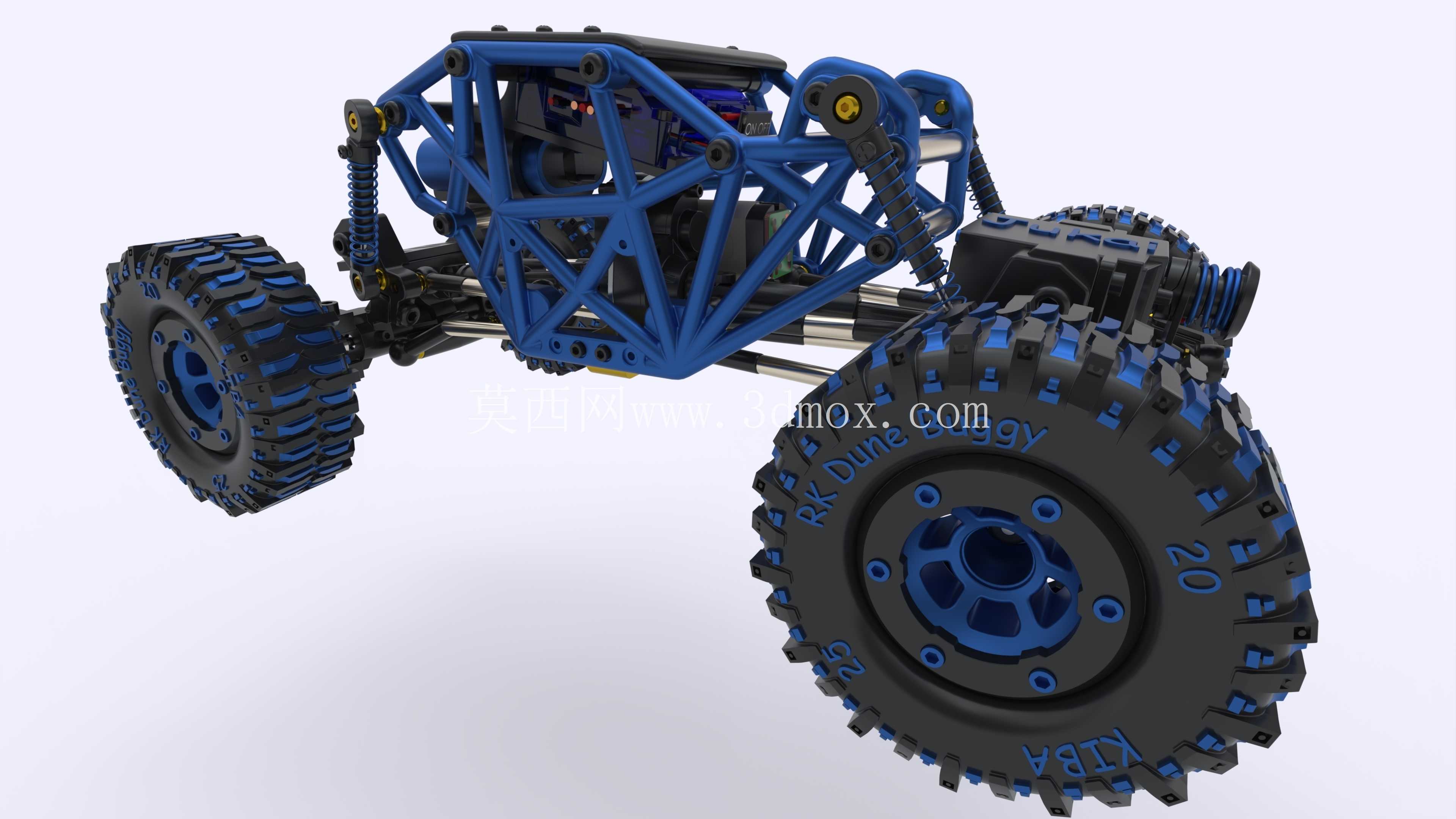

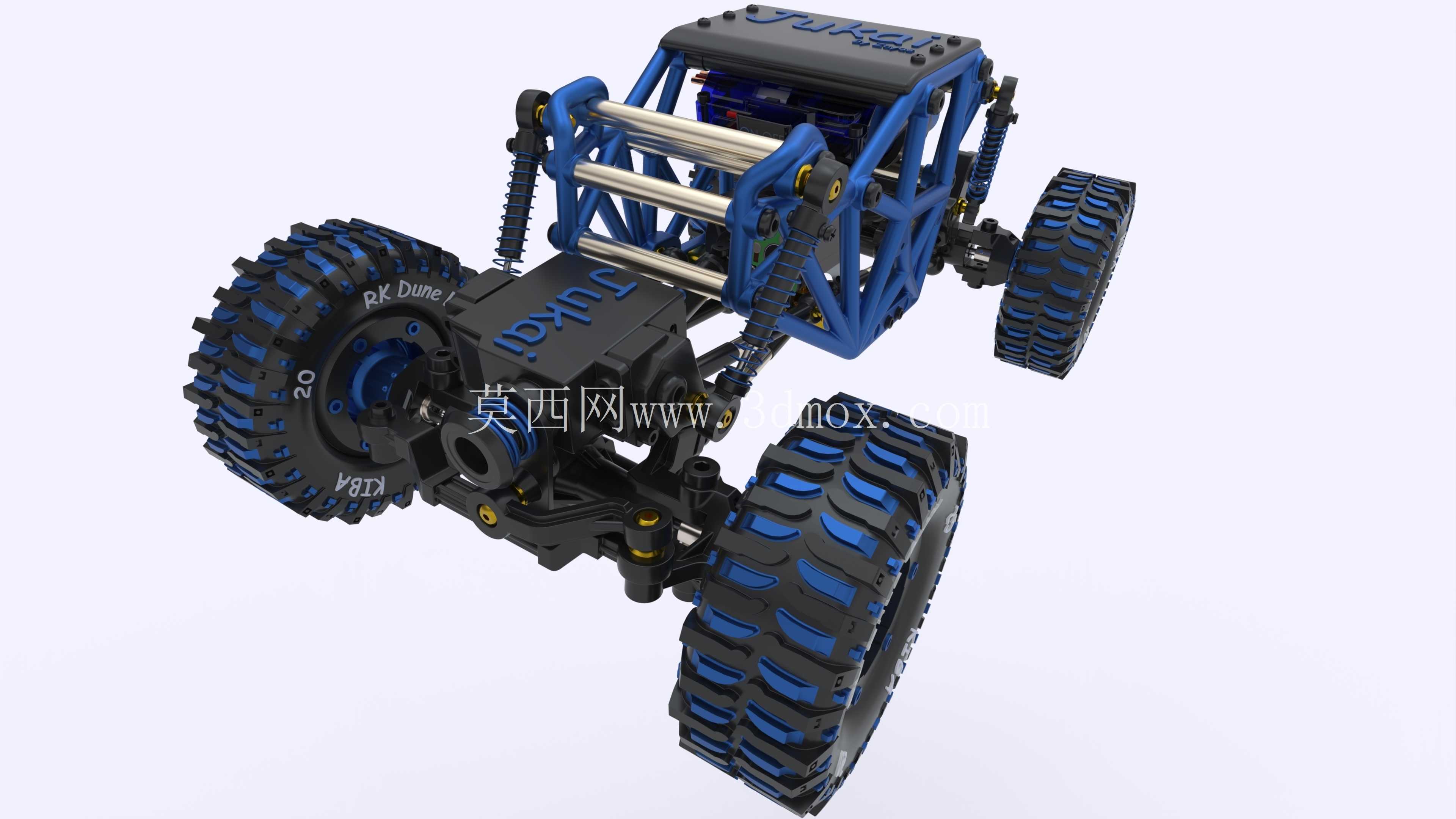

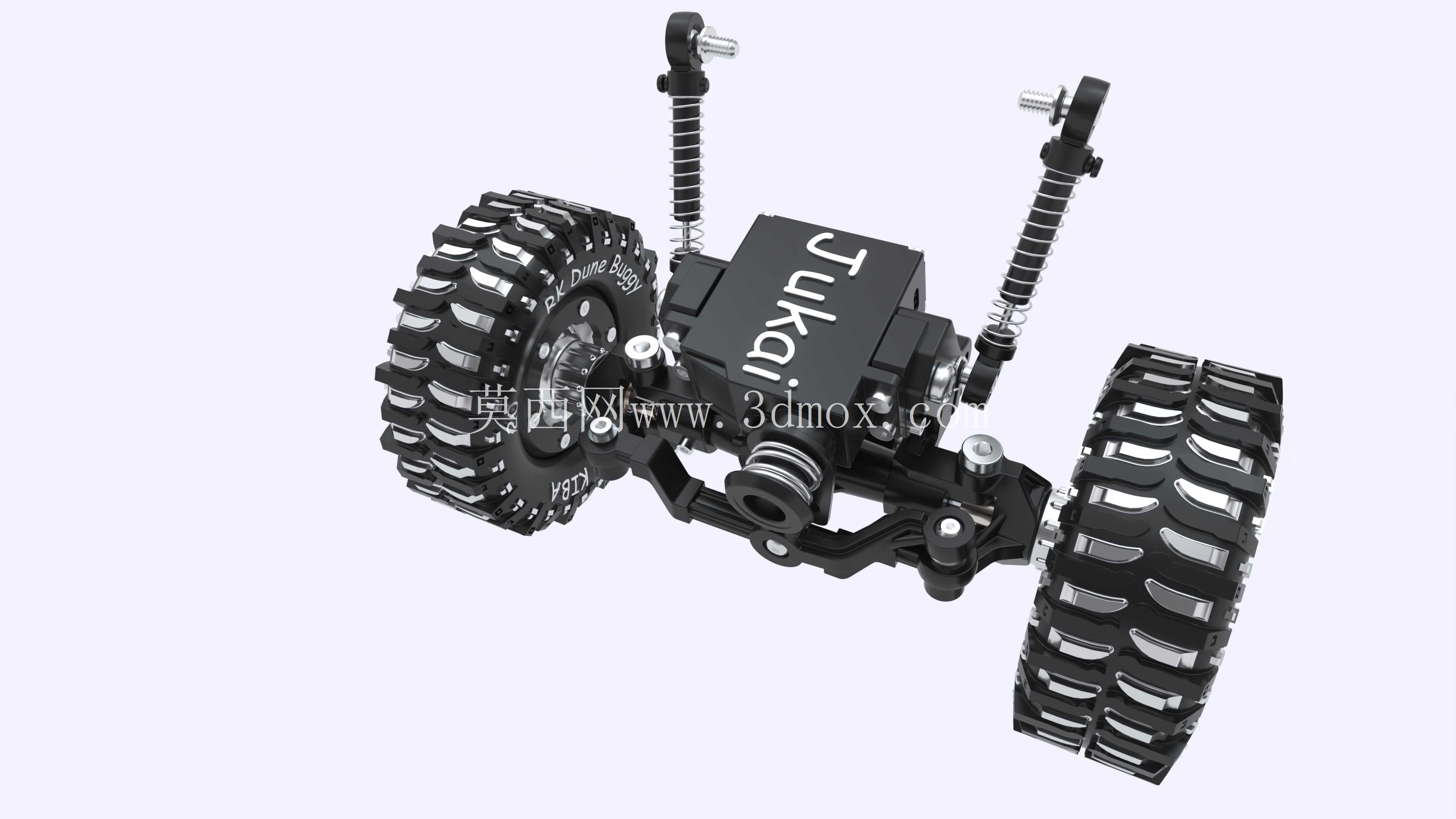

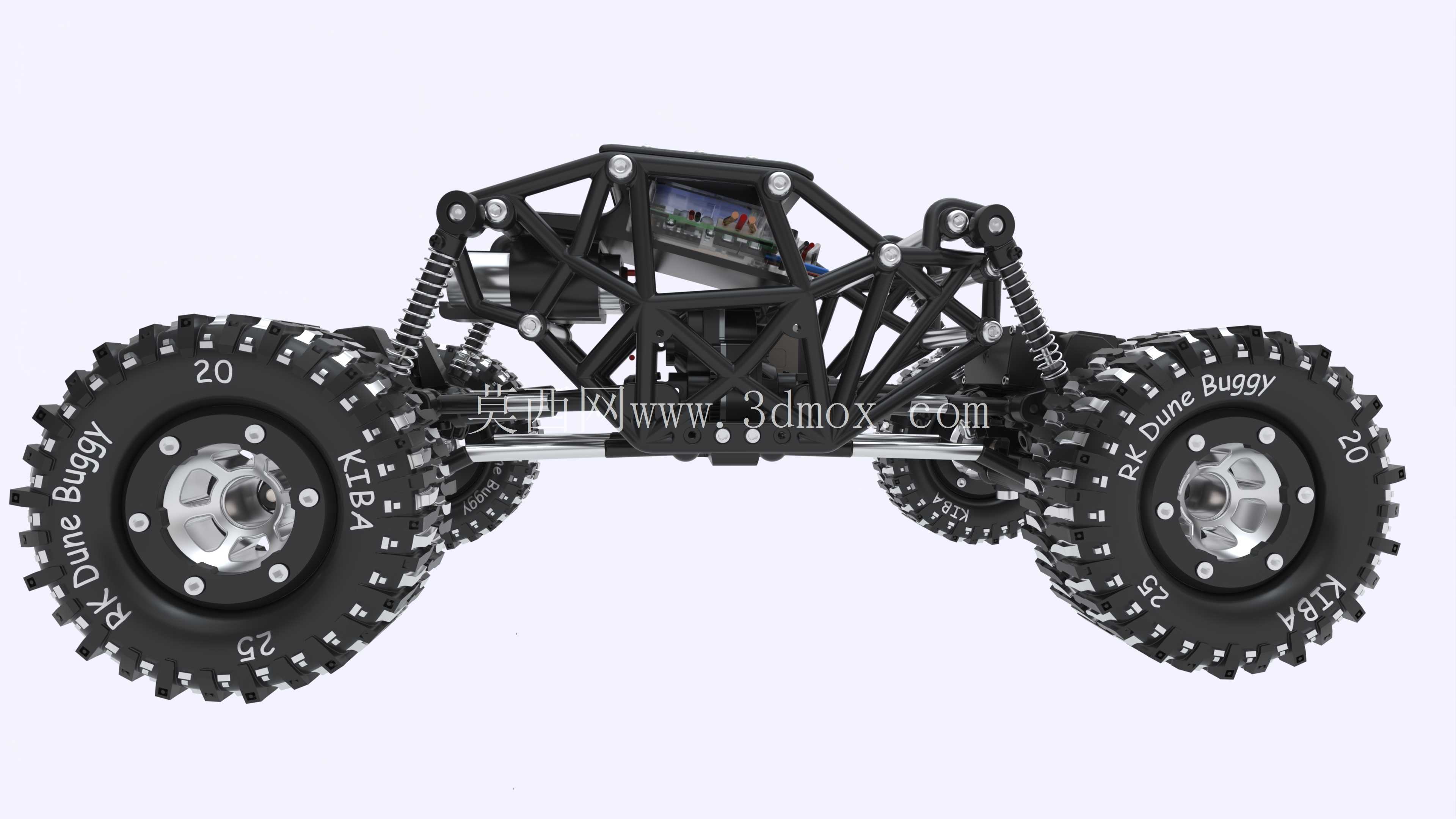

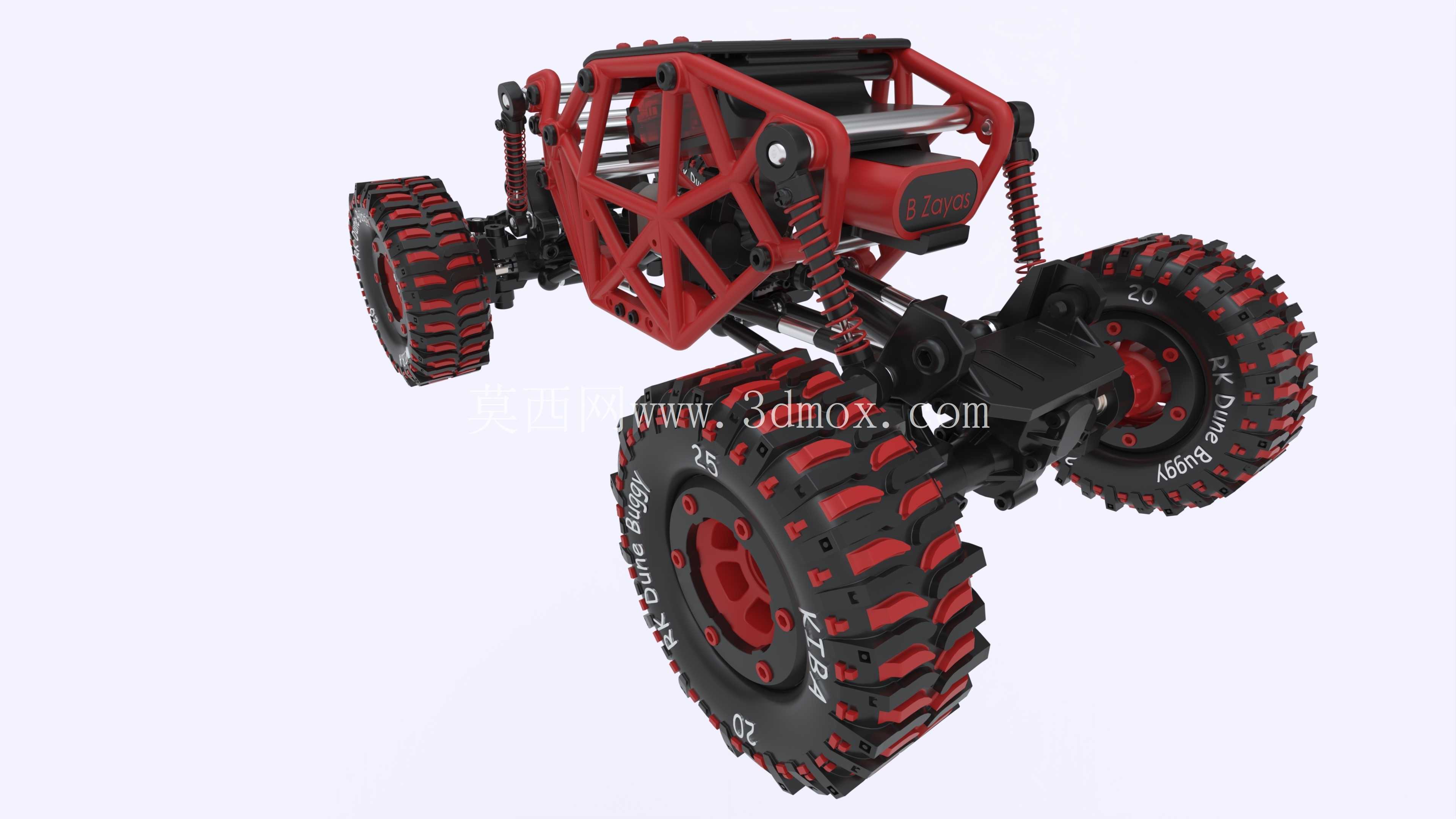

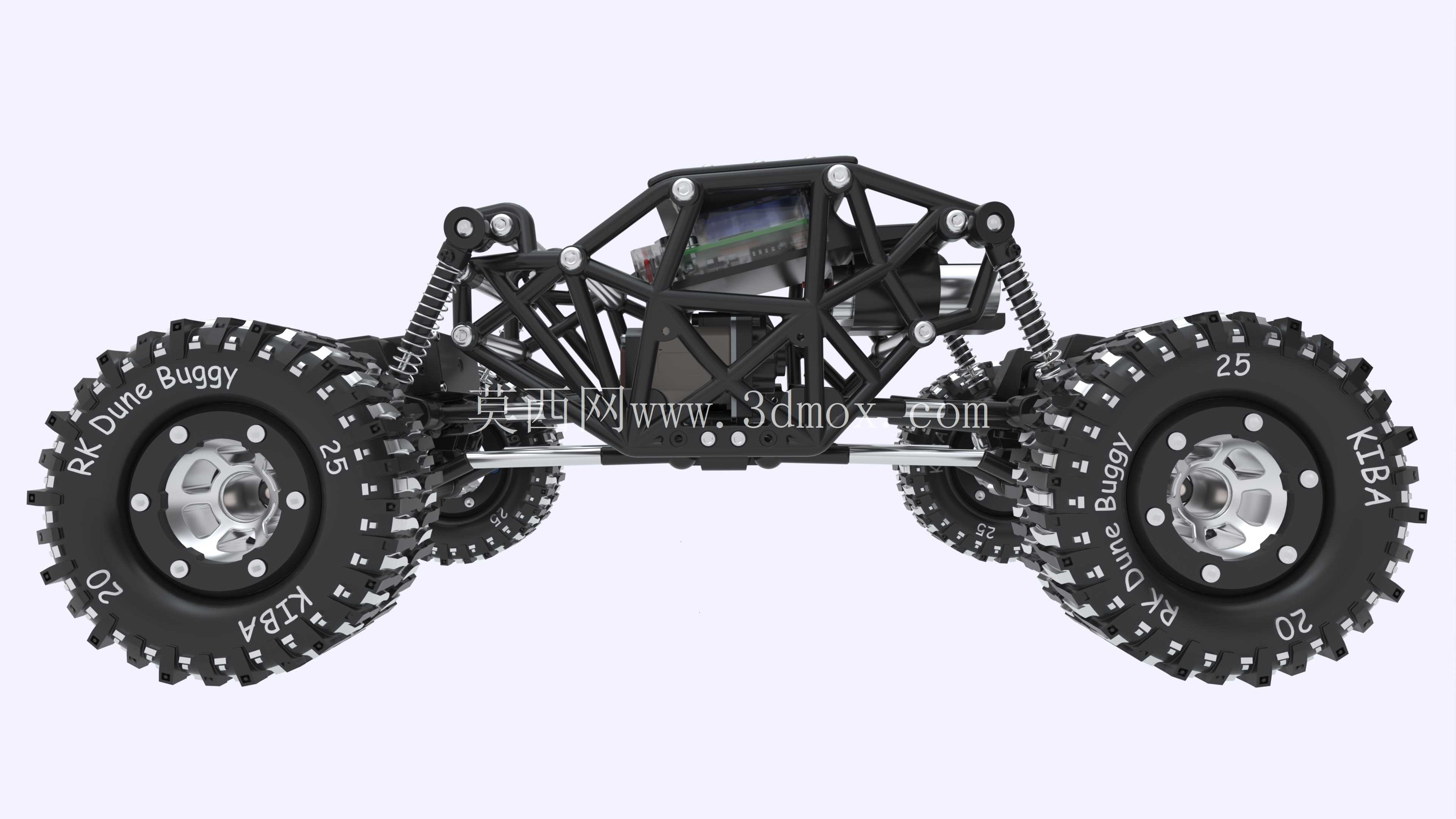

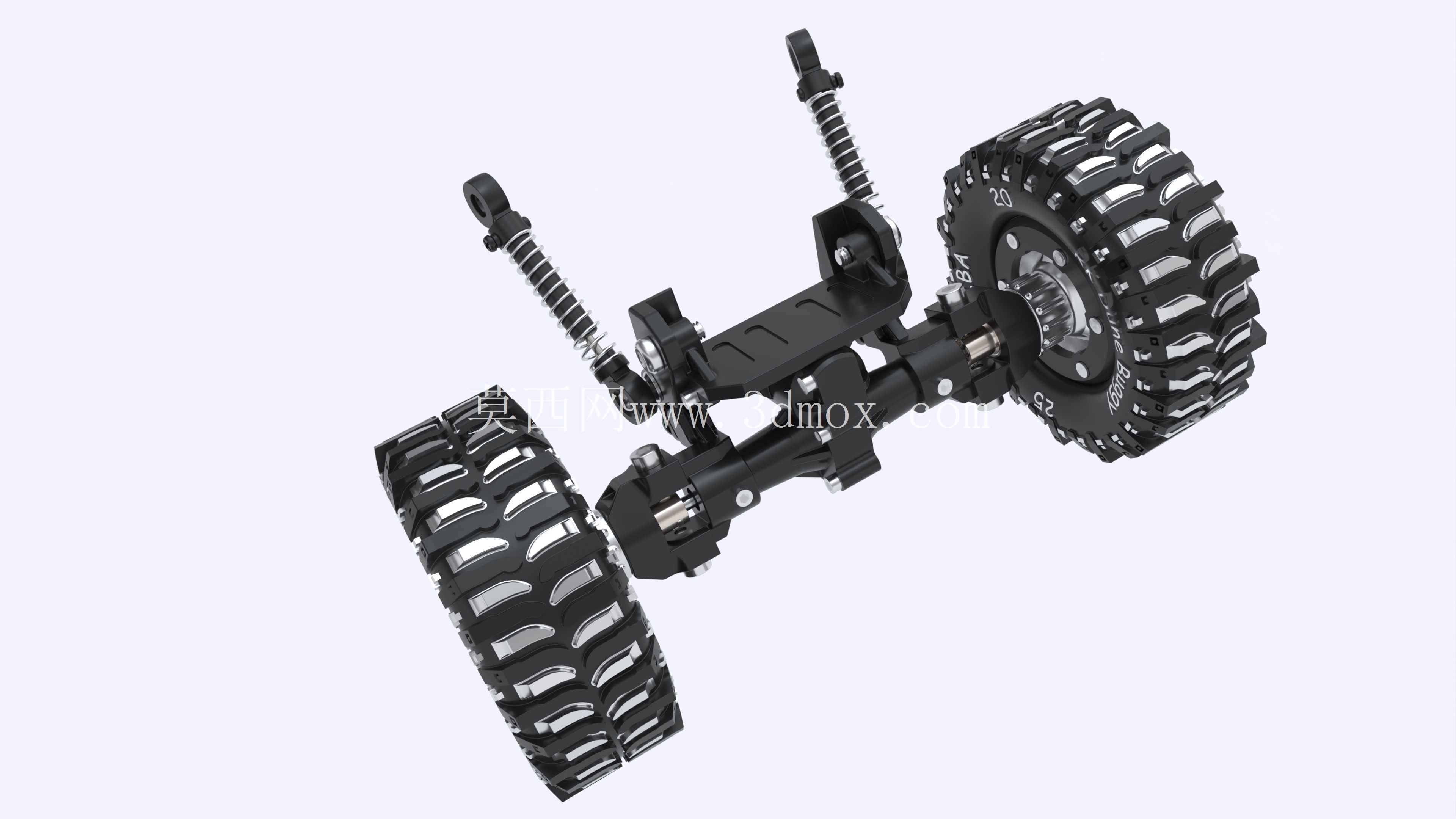

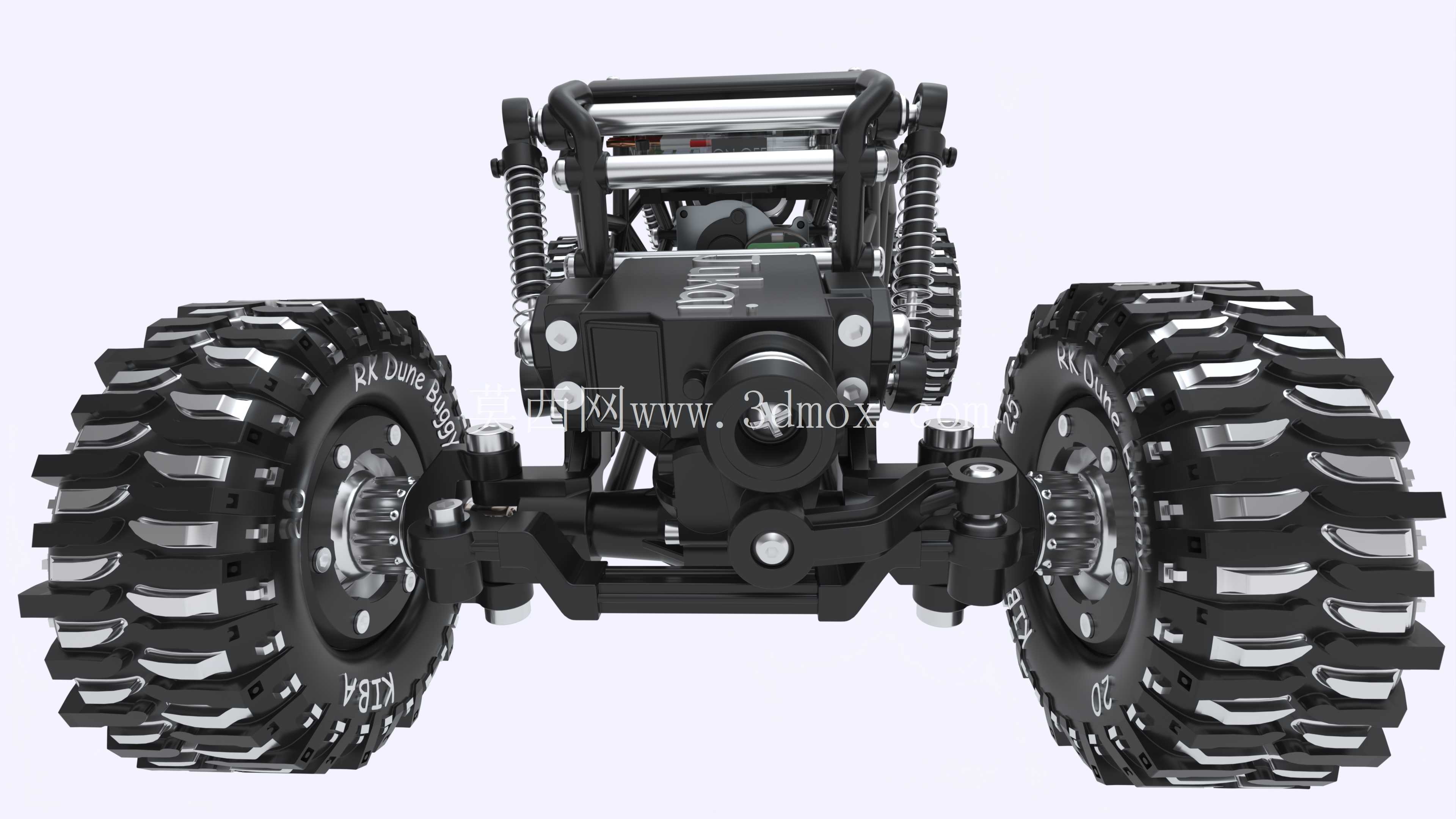

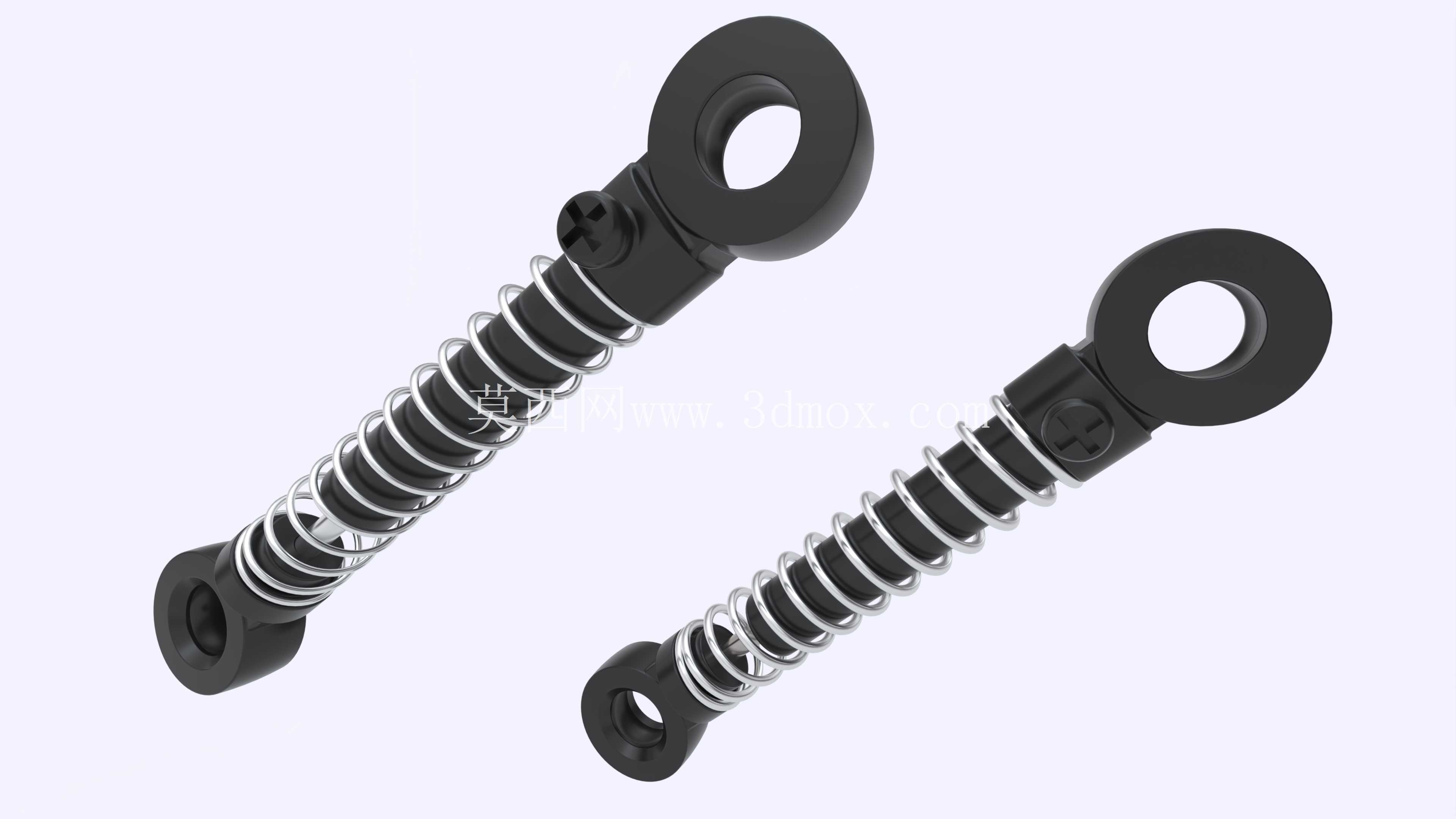

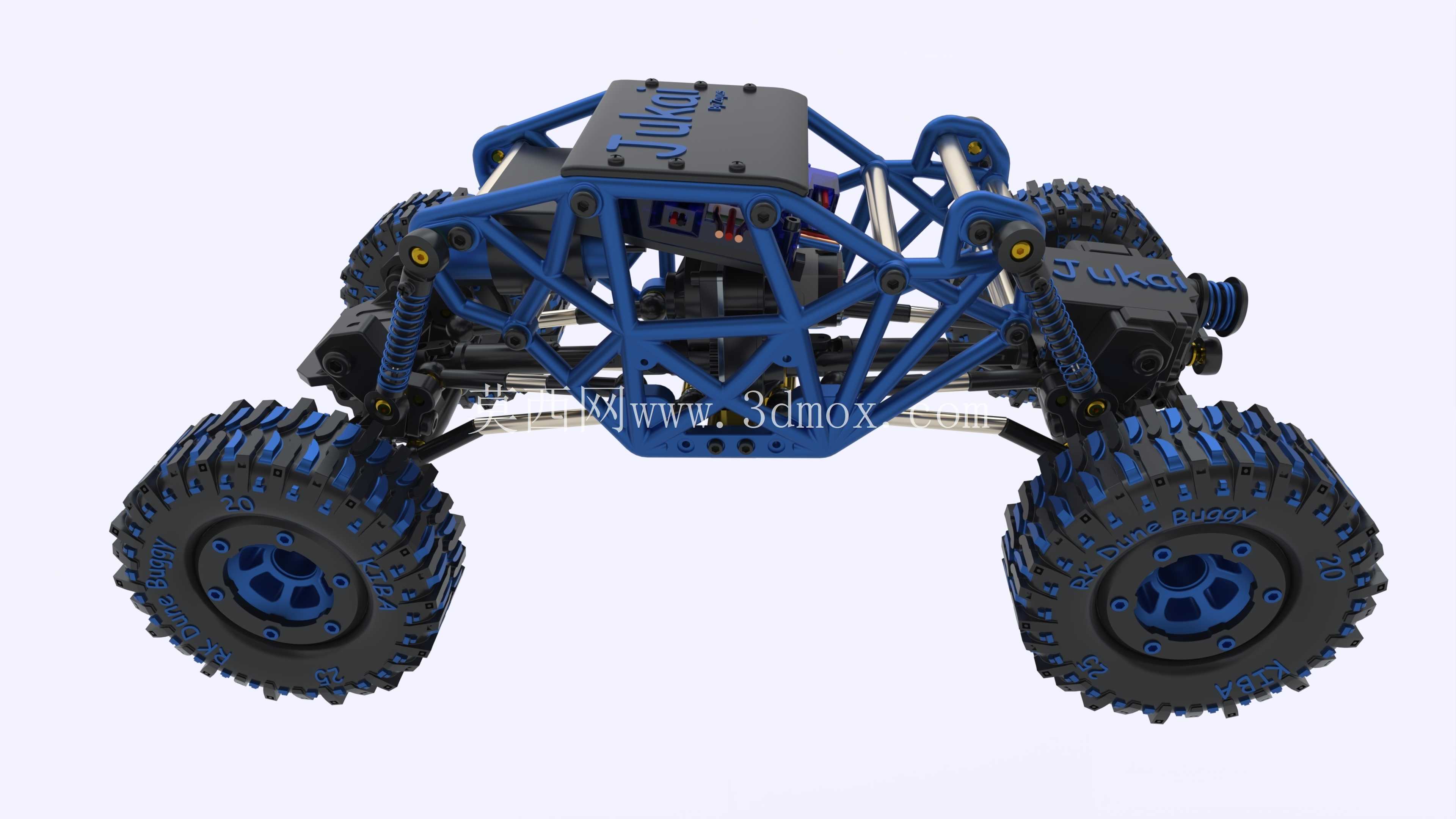

从功能特性来看，整车采用管架式车身结构，外露的桁架式车架既可以降低整体重量，也能在发生碰撞时通过结构形变吸收冲击能量，避免核心传动部件、控制电路板受撞击损坏。行走部分搭配大颗粒深胎纹的越野轮胎，胎块高度占轮胎总厚度的三分之一左右，在粗糙纸面、小颗粒砂石、倾斜坡面等接触面行驶时，胎块能嵌入接触面的微小凹陷处，提供足够的抓地力，避免攀爬过程中出现打滑空转的问题。悬挂系统采用长行程螺旋弹簧搭配独立摇臂结构，每个车轮的悬挂均可独立上下摆动，单侧车轮遇到凸起障碍时，摇臂会带动弹簧压缩，让其余三个车轮始终保持与接触面的贴合，不会出现整车翘头、侧翻的情况，实测单侧悬挂有效行程可达轮径的二分之一，能轻松越过高度为轮径三分之二的垂直障碍。

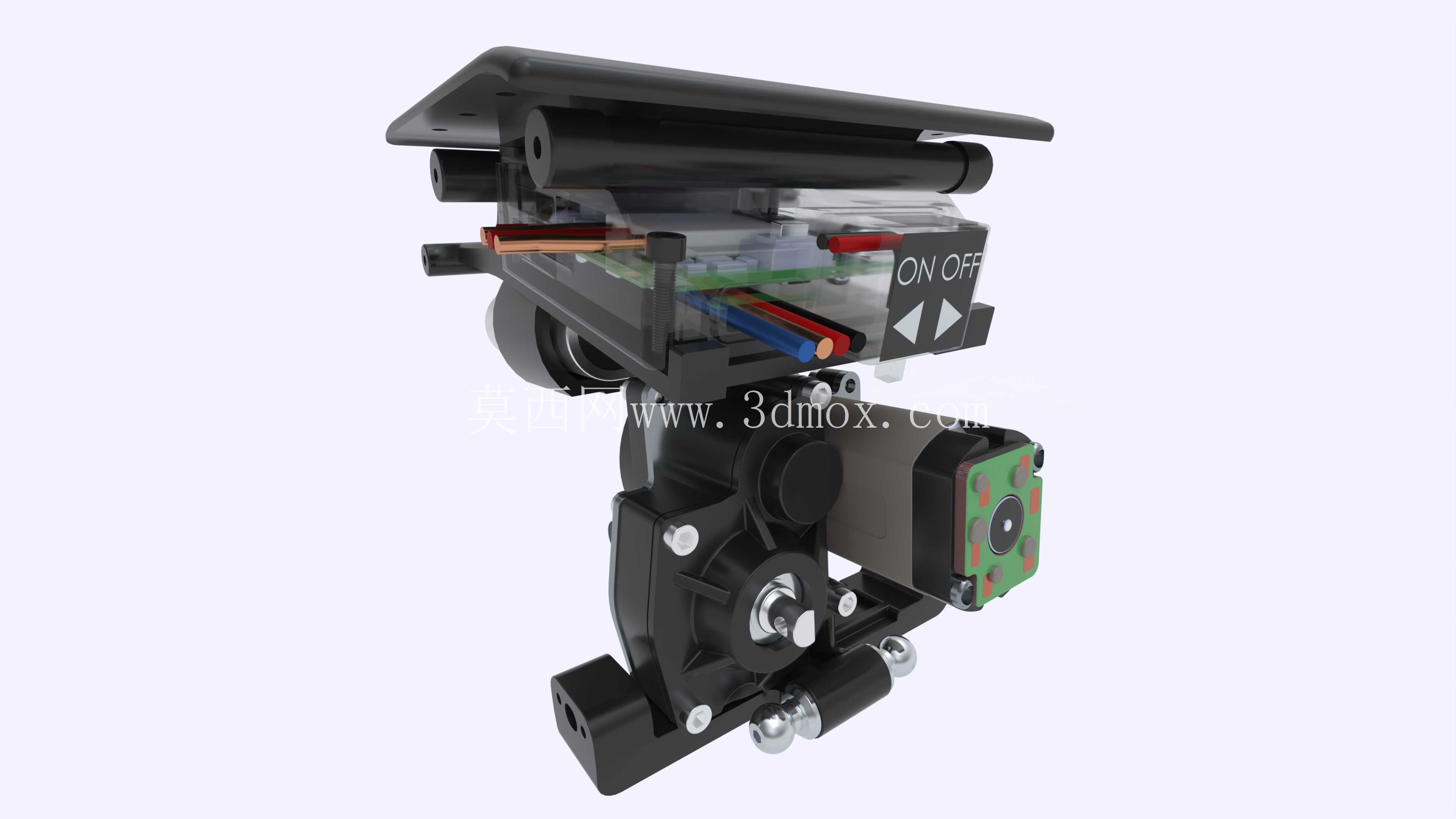

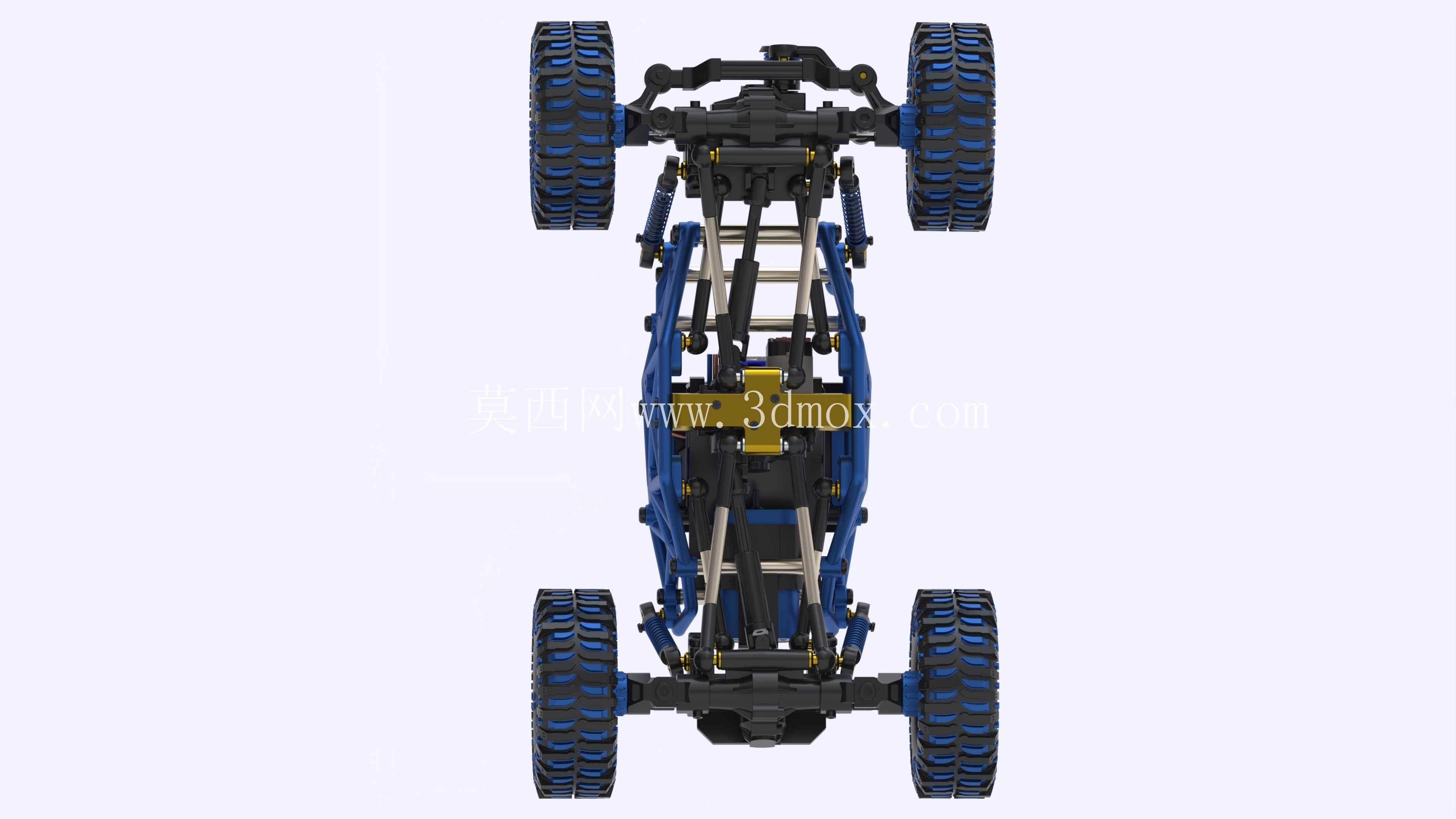

设计思路上，整车采用模块化拆分逻辑，所有结构件的壁厚均设置为2mm，打印时无需添加支撑即可完成成型，相邻部件的连接位置预留0.2mm的装配间隙，打印完成后仅需简单打磨即可完成拼装，无需额外粘接即可通过卡扣、螺丝实现紧固。车架部分的桁架结构采用等径圆管布局，受力路径从车轮安装位沿着桁架直接传递到车身中部的电池、电路板安装位，避免局部应力集中导致打印件断裂，所有转角位置均设置R2的圆角过渡，减少打印过程中的翘曲风险，同时提升结构的抗疲劳强度。传动部分的安装位预留了标准微型减速电机的安装卡槽，无需额外定制电机支架，直接选用市面通用的N20减速电机即可完成装配，降低了配件采购的难度。

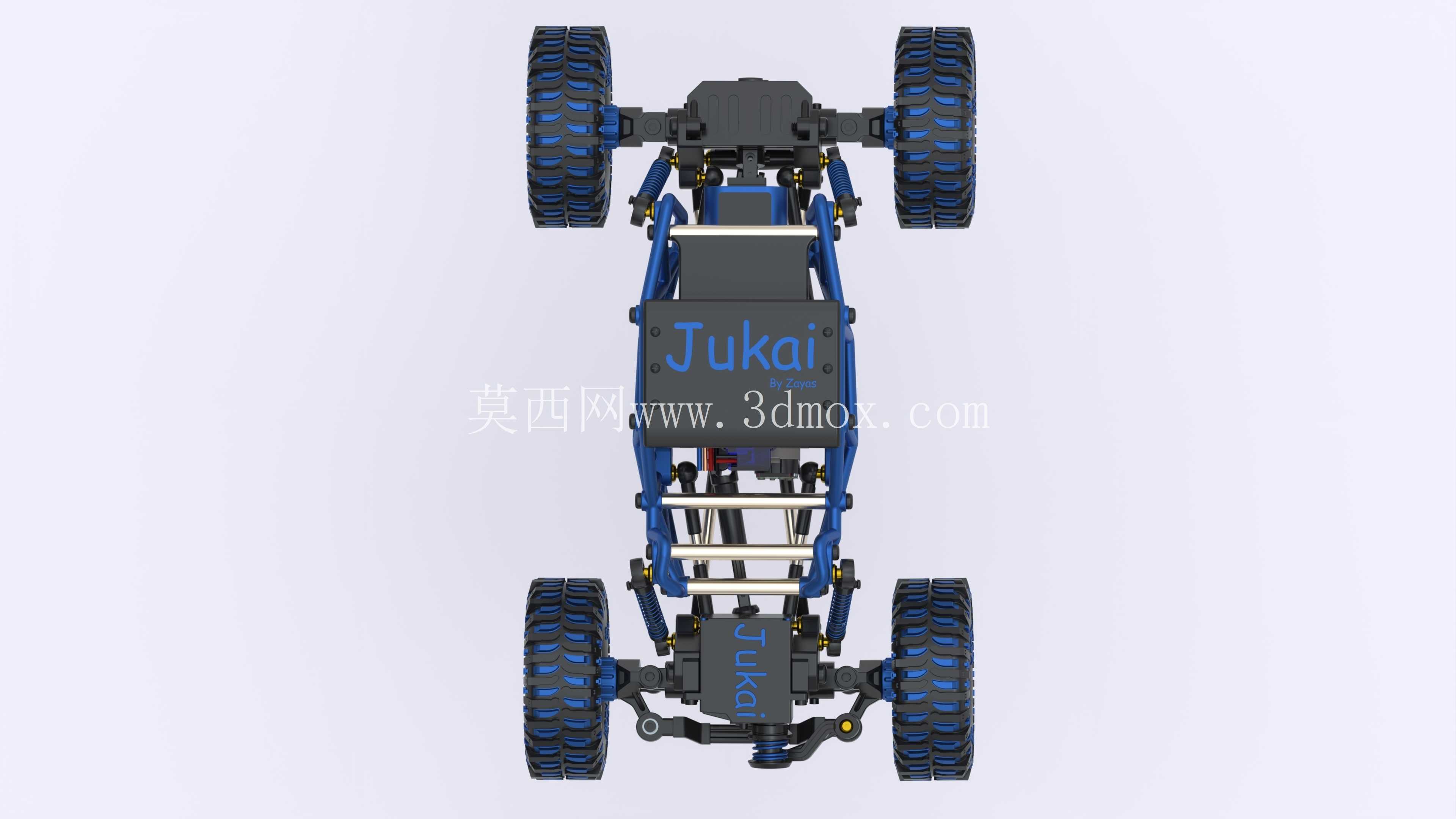

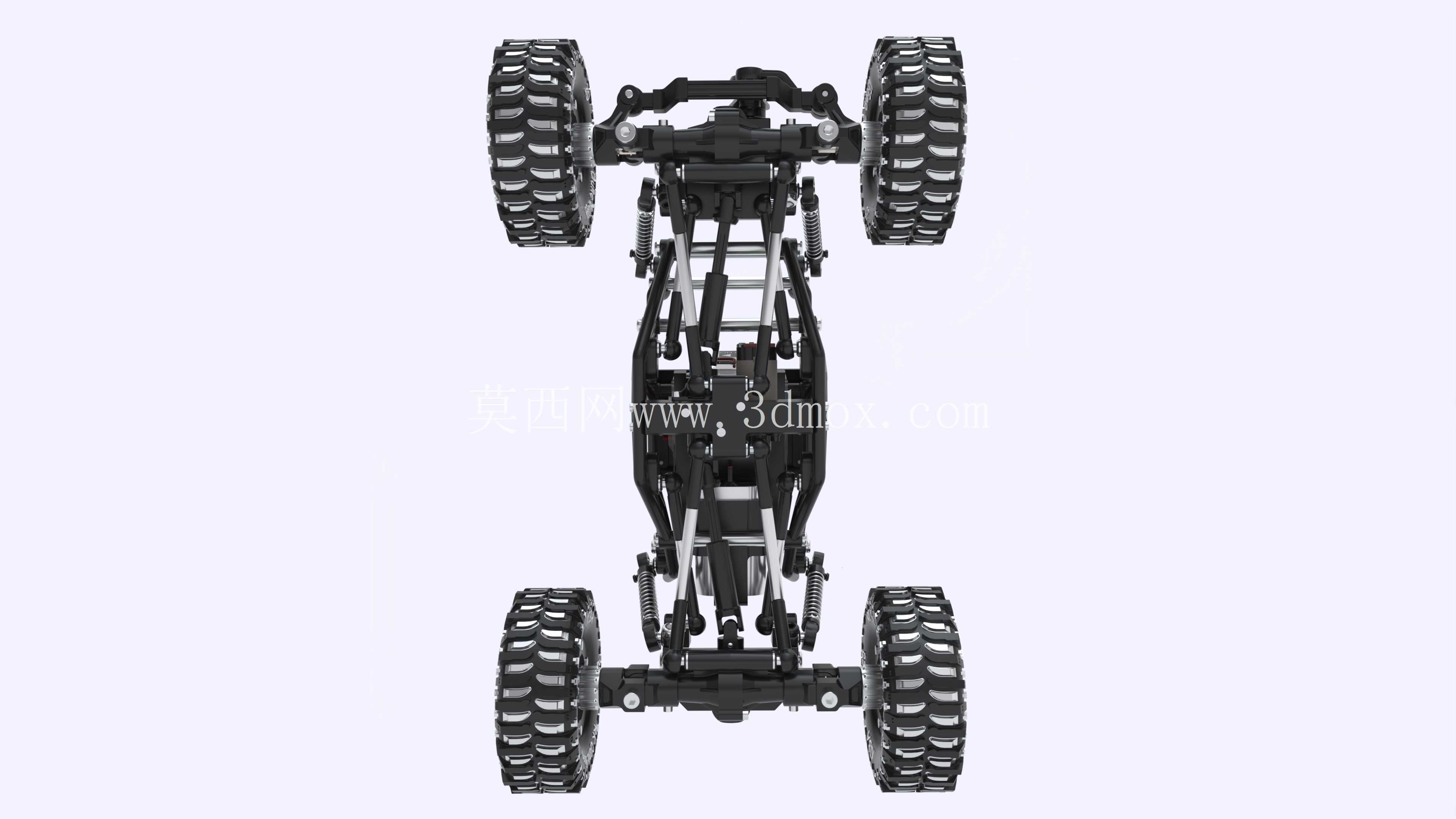

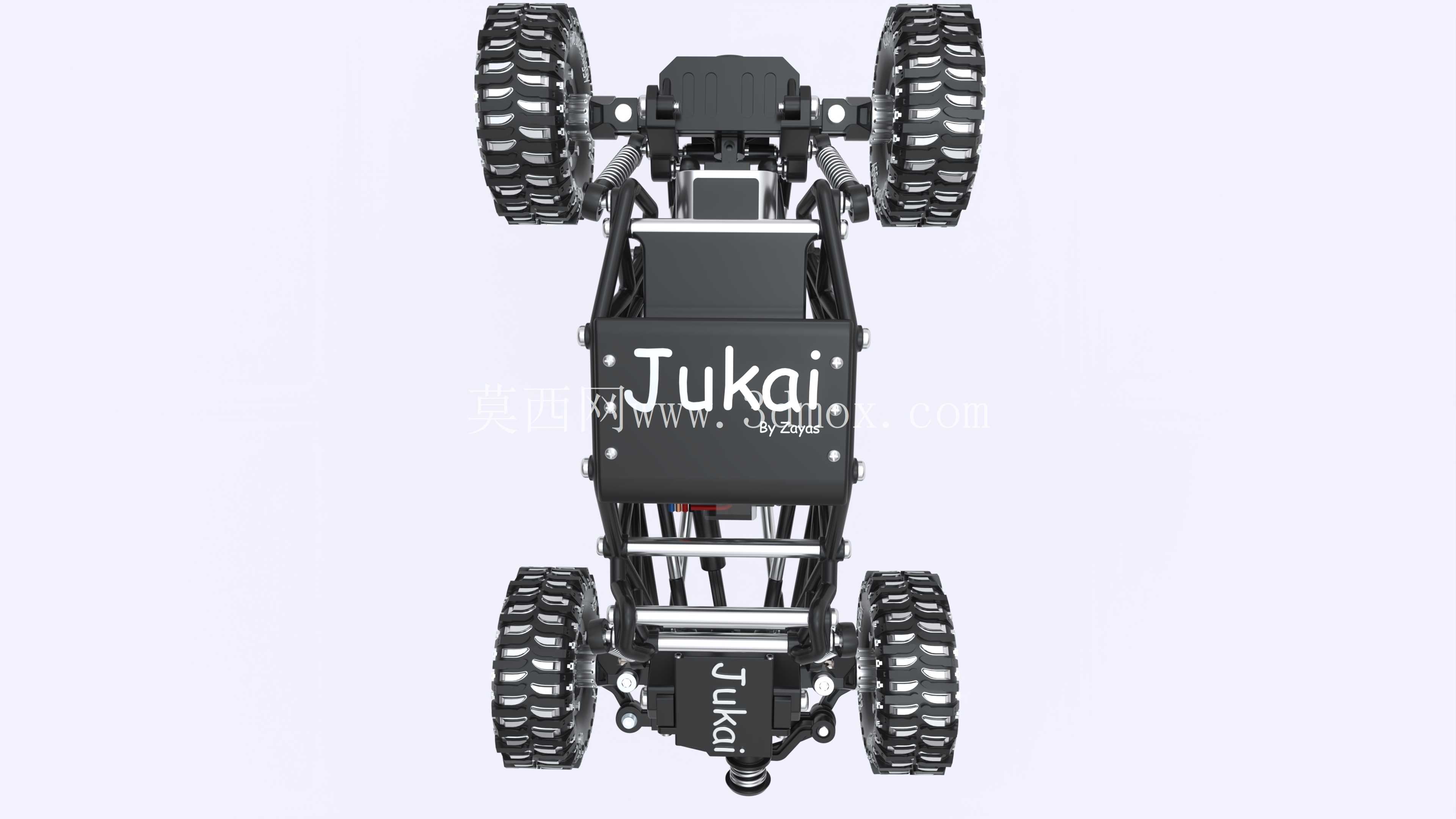

从安装边界与尺寸适配来看，整车长宽高控制在150mm*100mm*80mm范围内，所有部件的最大外形尺寸均不超过120mm，适配市面绝大多数桌面级FDM3D打印机的成型尺寸，无需拆分打印即可一次成型单个零件。车轮与车架之间的转向间隙预留了15度的内倾、30度的外转空间，转向过程中轮胎不会与车架、悬挂摇臂发生运动干涉。电池与电路板的安装仓设置在车身中部靠下的位置，将整车重心控制在轮径中心线以下，攀爬倾斜坡面时能有效降低侧翻风险，安装仓内部预留了2mm的调节余量，可根据实际选用的电池、电路板尺寸调整固定位置，适配不同规格的电控配件。轮胎与轮毂采用分体式设计，轮毂为打印件，轮胎可选用通用的微型越野橡胶胎，也可直接打印柔性TPU材质的轮胎，不同材质的轮胎可适配不同的行驶场景，硬质PLA轮胎适合光滑平整的室内赛道，柔性TPU轮胎适合粗糙的户外障碍场景。

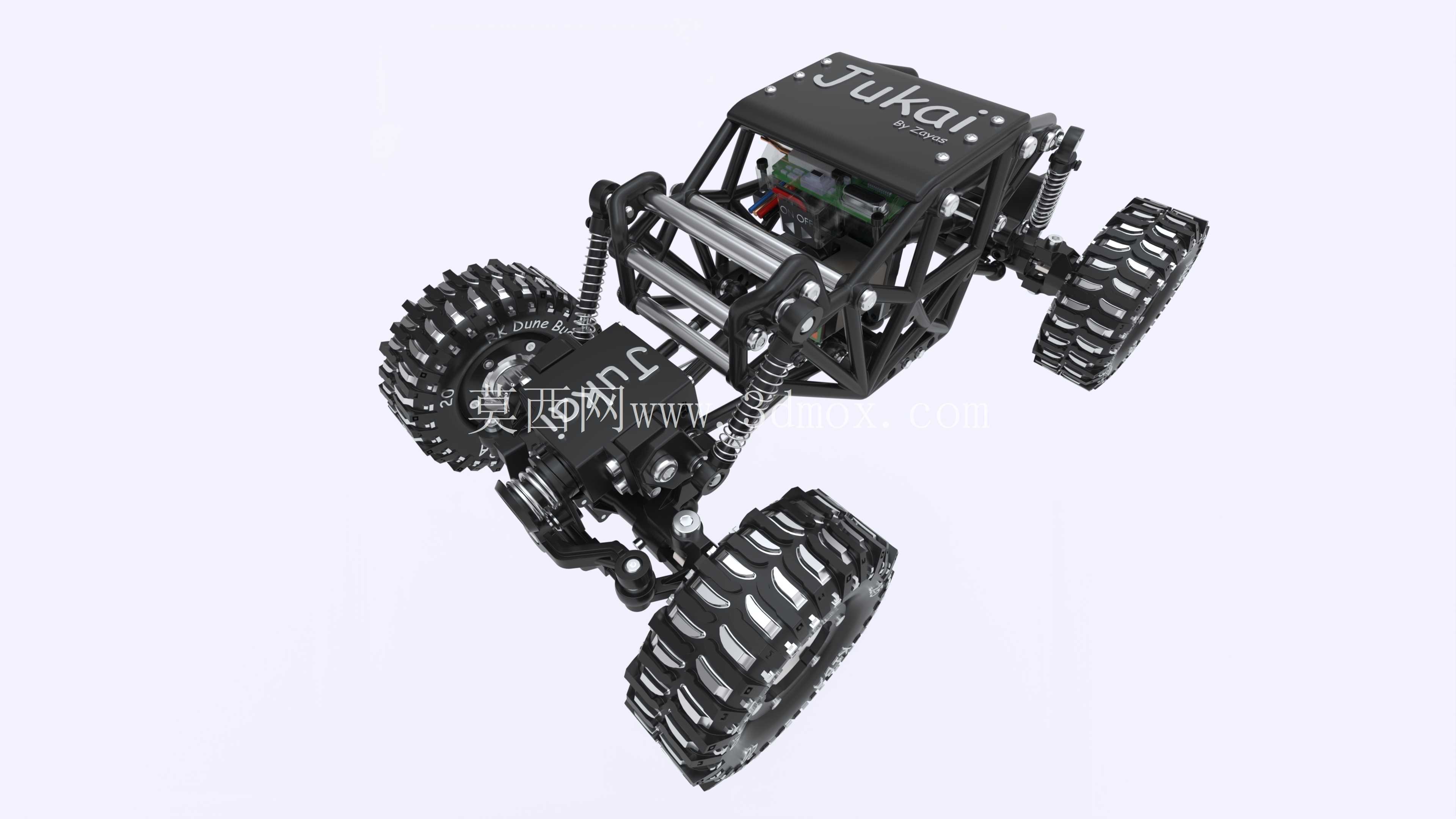

在细节结构处理上，车身顶部的设备舱盖采用快拆卡扣设计，无需工具即可直接掀开，方便更换电池、调整电路板接线，卡扣的卡合量设置为0.8mm，既保证日常行驶时不会因为震动松脱，也能在需要开盖时轻松掰开。悬挂摇臂与车架的连接位置采用销轴固定，销轴可直接用3D打印制作，也可选用通用的1.5mm直径钢丝替代，提升连接位置的耐磨性能。整车所有螺丝孔均预留了0.1mm的攻丝余量，打印完成后用对应规格的丝锥简单攻丝即可获得可靠的螺纹连接，也可直接采用自攻螺丝紧固，不会出现打印件开裂的问题。
