球形可展开六足探测机器人结构

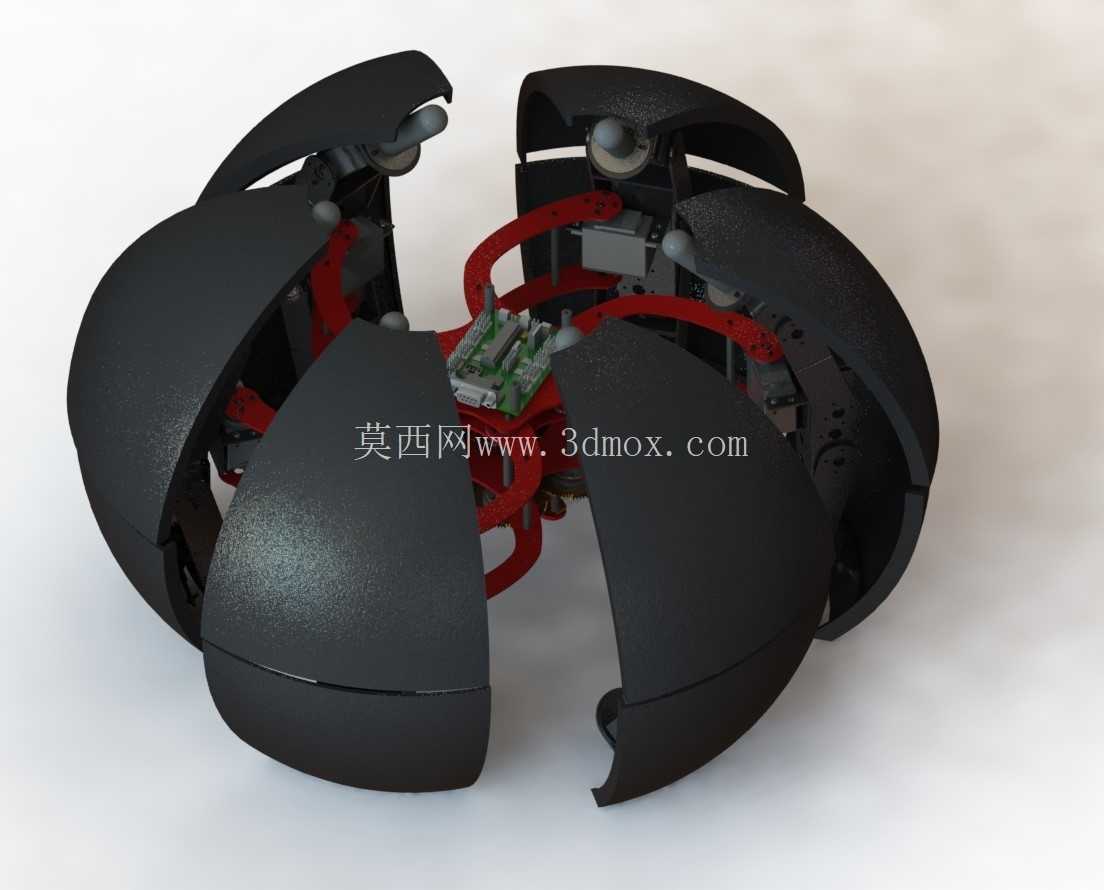

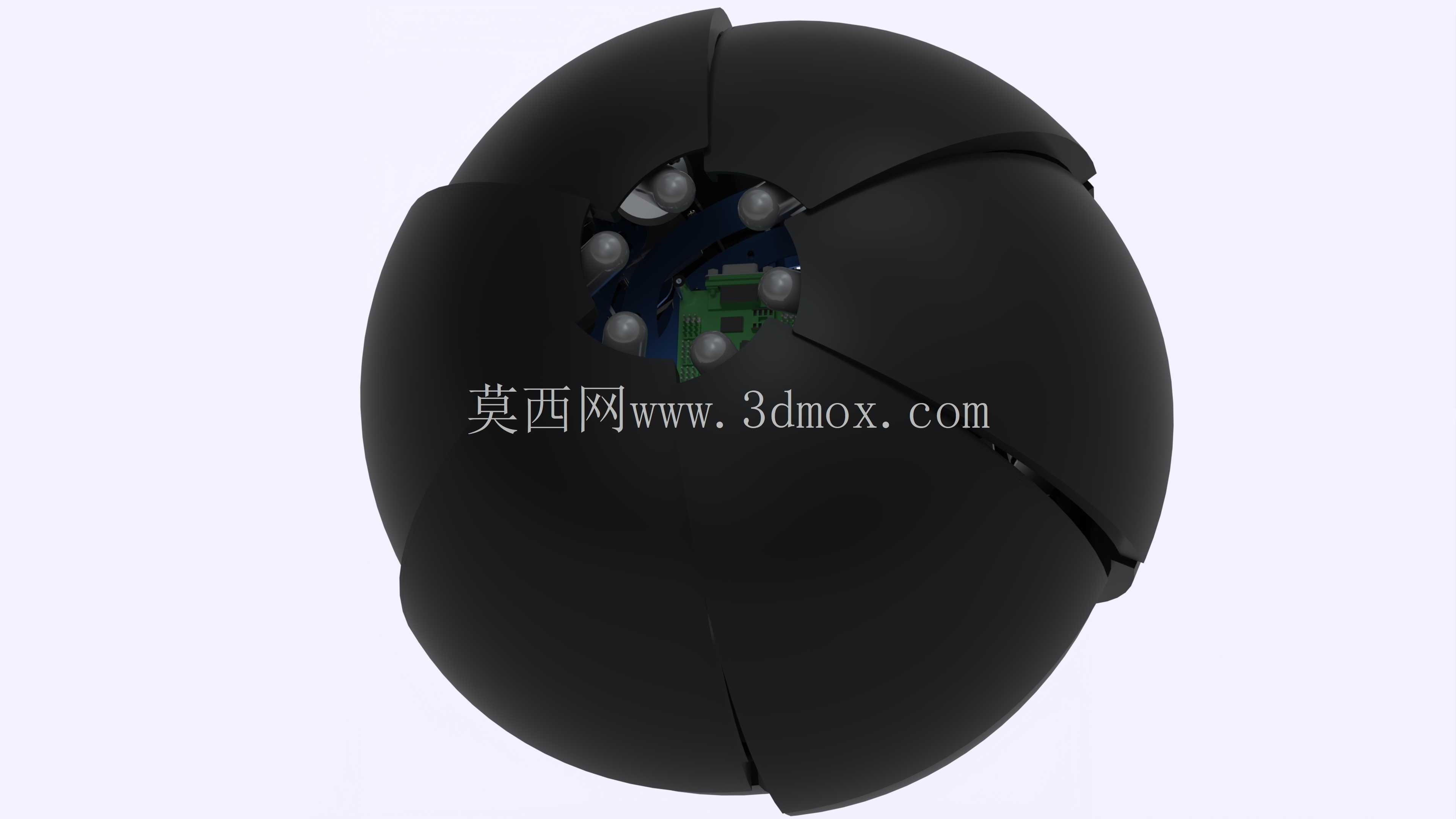

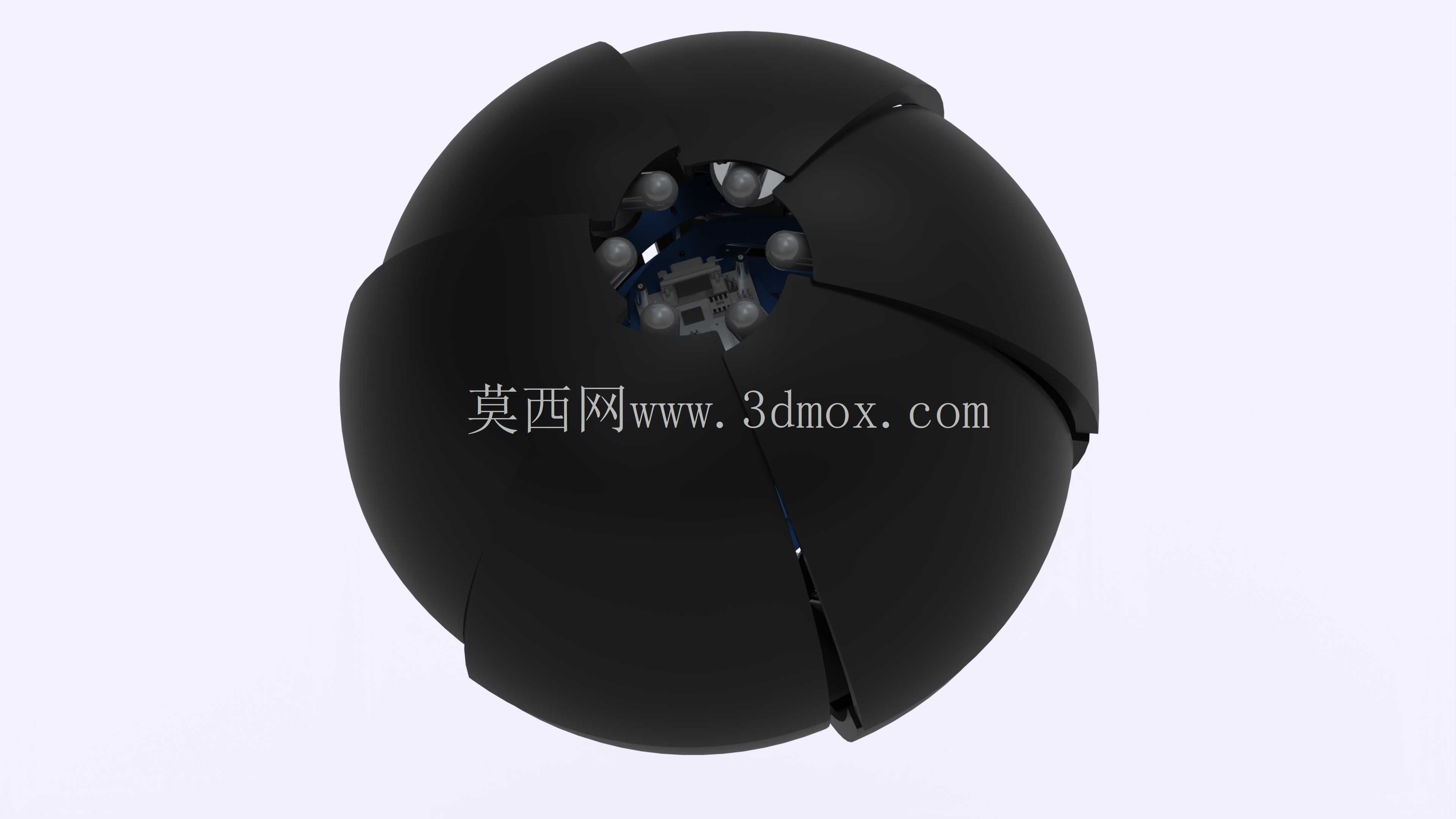

该结构面向复杂地形下的近距离探测与移动作业需求，采用球形外壳与六足行走机构相结合的方案。整机在收拢状态下呈现近似球体的封闭外形，外壳由多块弧形瓣片组成，能够在运输、投放或滚动行进时对内部腿部、关节和传感部件形成保护；进入作业状态后，瓣片随腿部展开，六组支腿从球体内部伸出，形成可支撑、可迈步、可调整姿态的多足移动平台。这种设计兼顾了球形机器人滚动效率高、外形紧凑、抗磕碰能力强的特点，也保留了六足机器人越障、爬坡、跨缝和在非结构化地面稳定行走的优势。

从实际使用场景看，这类设备可用于管道周边巡检、灾后狭窄区域探查、教学实验中的步态验证，以及小型地形通过性研究。球形收拢状态适合通过斜坡、短距离滚落或人工抛投等方式进入目标区域；展开后，六条腿以分散支撑方式接触地面，整机重心可在支撑多边形内调整，对碎石、台阶、线缆、低矮障碍和不平整地面具有较好的适应能力。与轮式底盘相比，六足结构不依赖连续平整路面；与固定多足平台相比，球形外轮廓在收纳和防护方面更有优势。

结构设计的核心在于外壳瓣片、腿部连杆和关节布置之间的空间协调。收拢时，六条腿需要完全藏入球壳内部，足端、驱动件和连杆不能与外壳发生干涉；展开时，各支腿需获得足够的跨步长度和抬腿高度，同时外壳瓣片不能限制髋关节附近的摆动范围。建模时应重点检查球壳内表面与腿部折叠轨迹的最小间隙，尤其是足端回收位置、膝关节弯折区域以及瓣片接缝处。若后续进行工程化加工，还需在瓣片内侧预留线束通道、驱动模块安装面和限位结构，避免外观球体成型后内部机构无法装配。

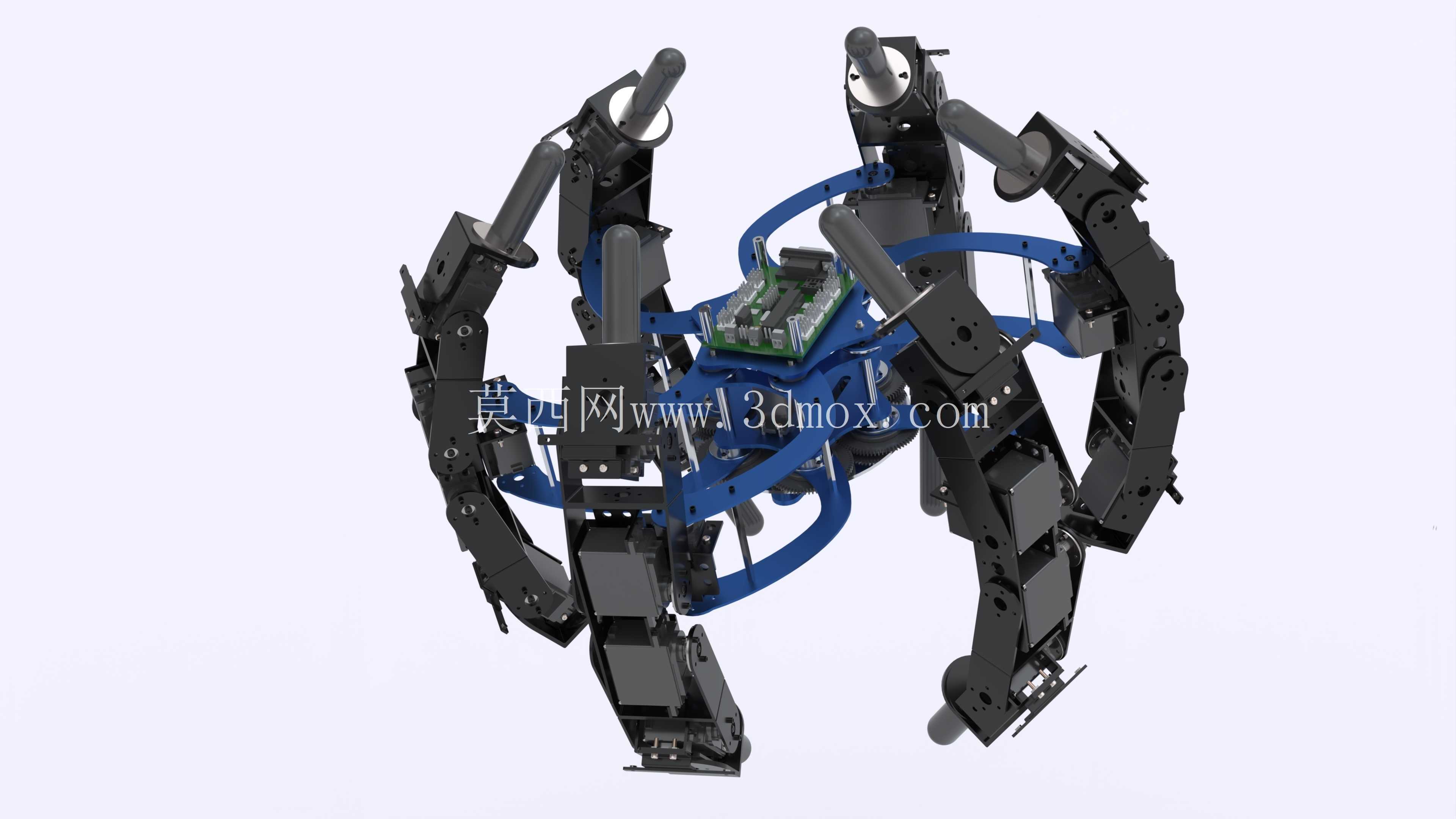

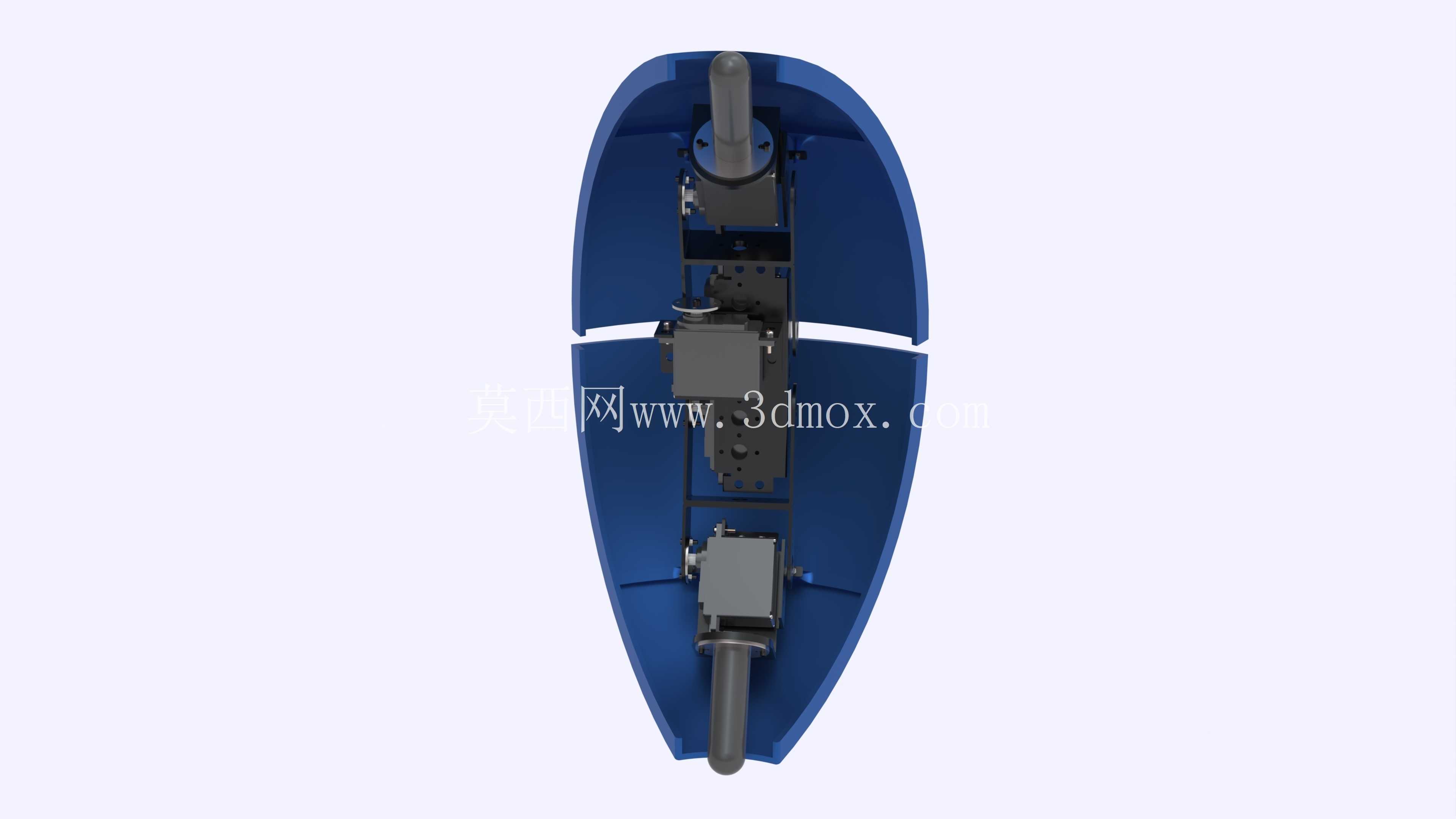

腿部机构可理解为多关节串联支腿，每条腿通过髋关节、膝关节等转动副实现抬起、前摆、落足和蹬地动作。六条腿在圆周方向近似均布，有利于在不同方位形成支撑。步态规划上，可采用三脚步态实现相对稳定的连续行走，也可在越障时切换为低速精细步态，通过单腿试探、身体平移和重心降低来提高通过性。外壳展开后并不只是装饰罩，它还承担保护内部元件、维持收拢外形以及限制腿部极限位置的作用，因此瓣片与机架之间的铰接点需要具备足够刚度，避免行走过程中外壳晃动影响足端定位。

外形边界方面，整机收拢直径决定了投放通道、收纳舱和运输支架的尺寸；展开后的最大外接轮廓则由足端跨距、腿部抬起高度和瓣片张开角度共同决定。安装设计时不能只按球体直径评估通过能力，还应考虑展开状态下足端横向外伸量、机身最低离地高度以及翻越障碍时腿部上摆所需的垂直空间。球壳分块数量会影响开合路径和密封难度，瓣片过多可获得更灵活的折叠空间，但铰链和锁止点增加；瓣片过少则结构简单，却可能压缩腿部收纳空间。

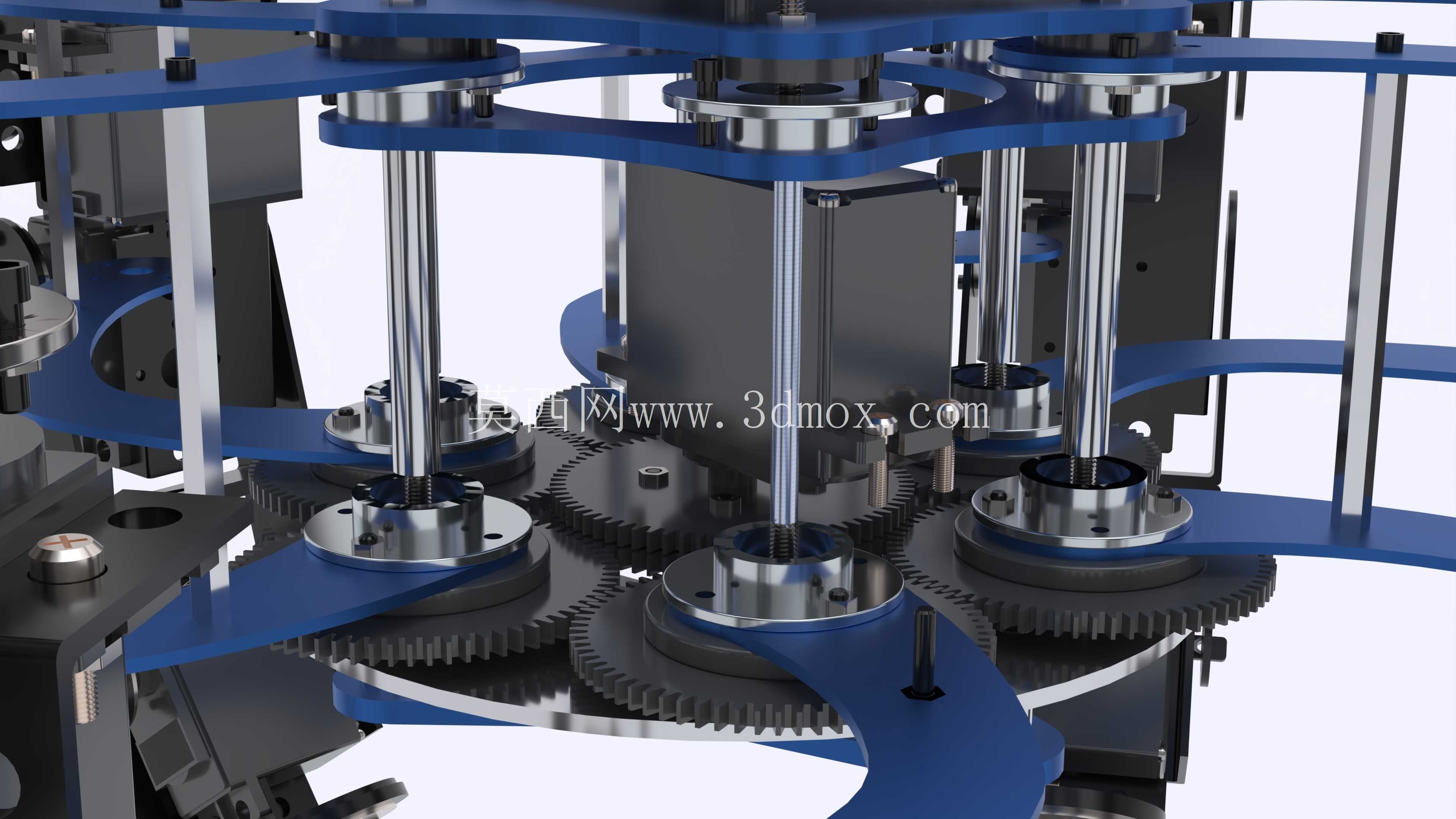

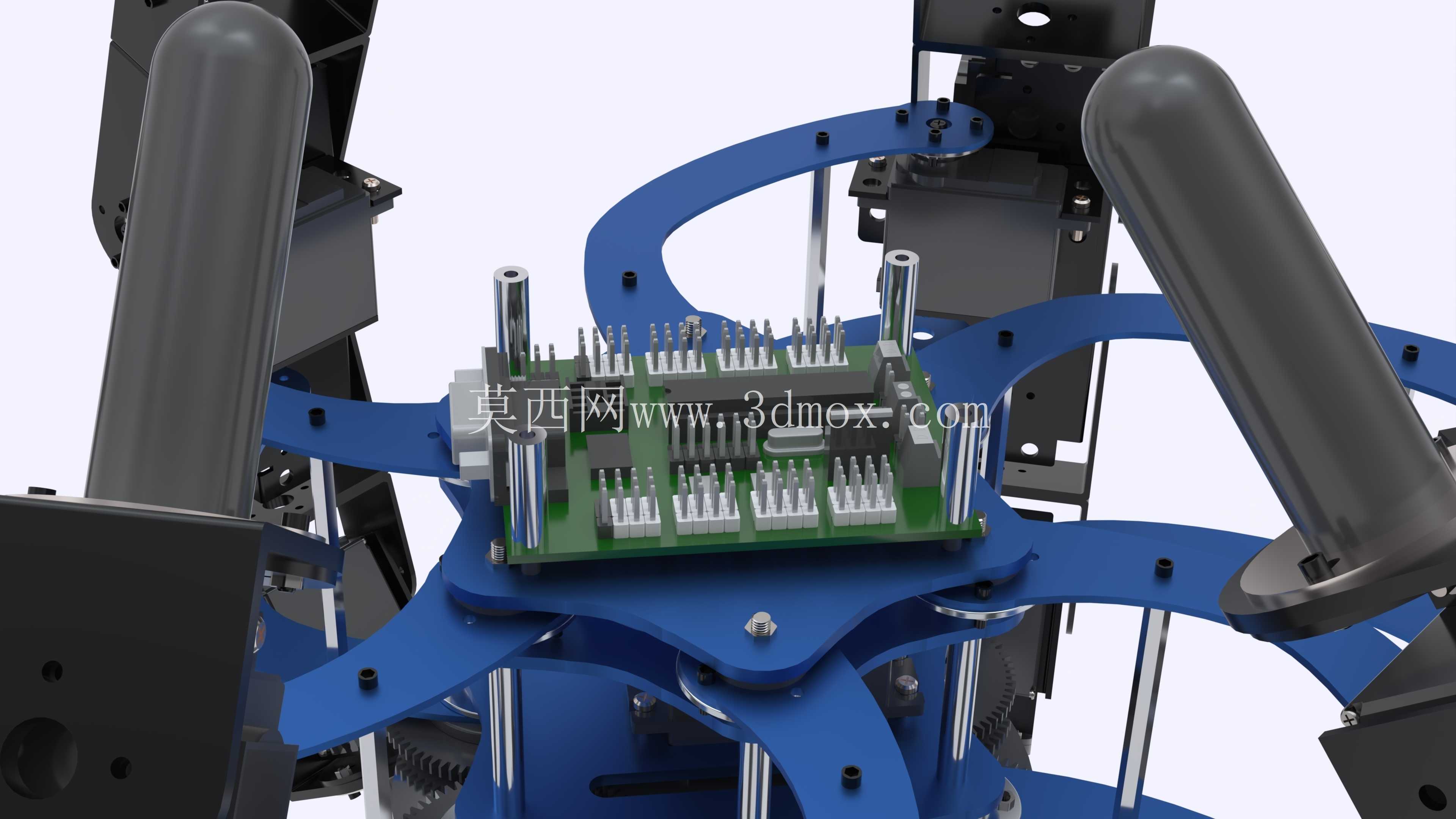

在三维建模过程中，应将内部骨架、驱动关节、腿部连杆、球壳瓣片和足端橡胶垫分层处理。骨架承担整机载荷传递，球壳主要承受外部碰撞和收拢约束，腿部连杆则需要围绕关节轴线进行运动包络分析。足端设计可采用小面积圆弧或柔性垫结构，以提高在硬质地面上的摩擦和缓冲表现；若面向沙地、碎石地，则需适当增大足端接触面积，降低沉陷。整机装配校核时，应分别建立完全收拢、半展开和行走支撑三种典型姿态，检查干涉、质心位置、支撑稳定性以及关节角度极限。

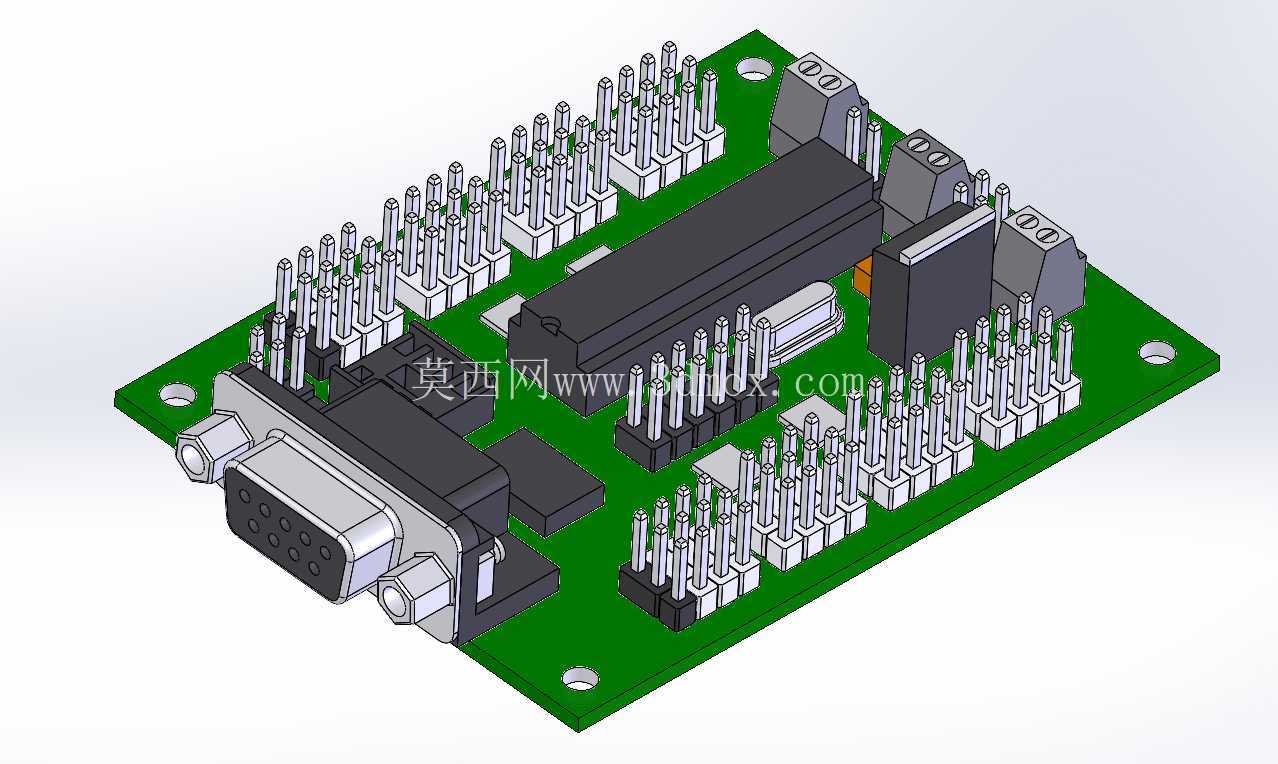

该方案的价值不在于单纯追求球形外观，而在于通过可变形外壳把收纳防护与多足行走整合到同一平台中。结构设计者可在此基础上继续细化驱动布置、线束走向、锁止机构和传感窗口，使模型从概念造型进一步转化为可验证的探测机器人样机。
