带自锁结构的起重吊装滑轮组结构

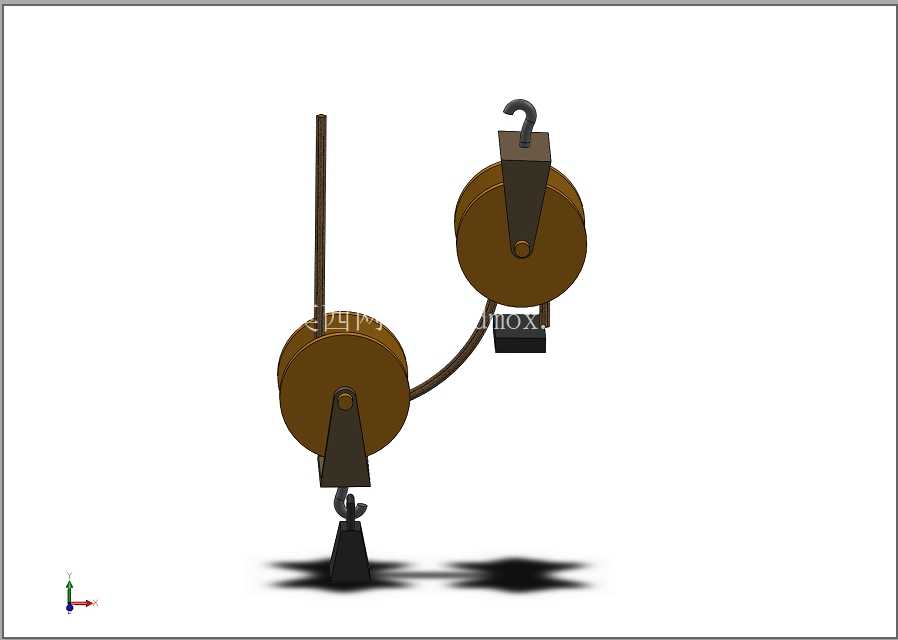

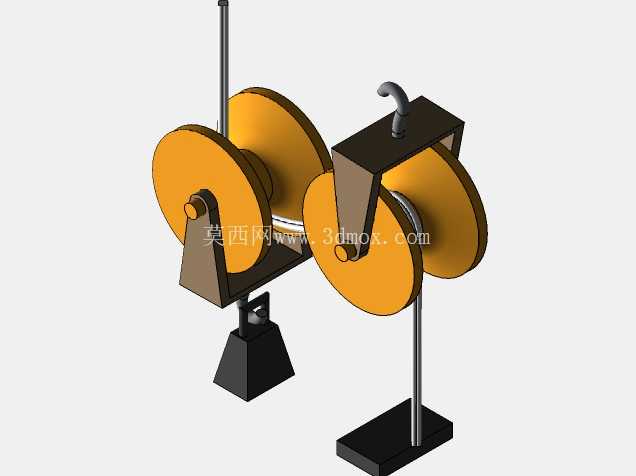

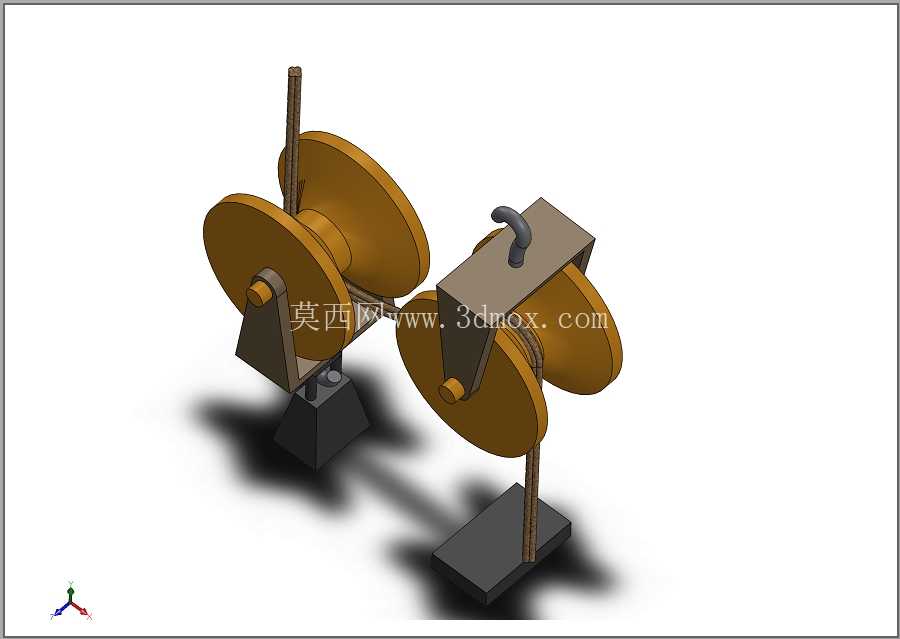

在车间小件物料转运、轻型设备检修吊装、建筑施工辅助吊运这类作业场景里，这类带自锁功能的滑轮组是非常实用的力传导部件，区别于普通定滑轮仅改变施力方向的特性，这套滑轮组搭配了动滑轮结构，能够在牵引绳索时实现省力效果，降低单人作业时的施力负荷，适配100kg以内的轻型吊装作业需求，不需要额外搭配电动起重设备就能完成短距离的物料升降操作。从结构设计逻辑来看，整套部件分为上下两个滑轮单元，上方的定滑轮单元自带挂装吊钩，可直接挂装在工位上方的承重挂点、脚手架横梁或者临时搭建的承重支架上，作为整个机构的固定受力支点；下方的动滑轮单元集成了吊装吊钩，用来挂载需要转运的工件或者物料，绳索依次绕过两个滑轮的轮槽，牵引端延伸至作业人员操作位置，拉动绳索时动滑轮会随挂载重物同步升降，通过两段绳索分担重物载荷，理论上可将牵引端所需施加的拉力降低至重物重量的一半，大幅降低轻载吊装的作业强度。这套结构最核心的设计点是集成了绳索自锁机构，在滑轮支架的侧方设置了锁止压块，当重物提升至目标高度后，锁止压块会在重力触发下压紧绳索轮槽内的牵引绳，依靠摩擦力阻止绳索反向滑动，不需要作业人员持续牵拉绳索维持重物高度，避免脱手后重物坠落引发的安全隐患，在需要临时固定吊装高度进行工件对位、设备安装作业时，这个自锁结构能够提供可靠的位置保持能力，不需要额外搭配绳索锁扣或者止退装置。从外形尺寸与安装边界来看，整套滑轮组的整体展开高度控制在400mm以内，单个滑轮的轮径为120mm，轮槽宽度适配直径8-12mm的尼龙编织绳或者钢丝绳，上方挂装吊钩的开口尺寸为30mm，能够适配多数现场常见的圆管、角钢类承重挂点，不需要额外加工定制挂装接口；下方吊装吊钩的额定载荷按照150kg设计，吊钩开口处设置了防脱挡片，避免挂载的吊索意外滑脱。轮体部分采用了带加强筋的圆盘结构，中心转轴位置镶嵌了耐磨衬套，减少绳索牵引时的转动阻力，同时避免轮体与转轴直接摩擦造成的磨损，延长部件的使用寿命；滑轮支架采用弯折成型的钢板结构，既保证了足够的结构强度承受吊装载荷，又控制了整体自重，整套滑轮组总重量不超过3kg，单人即可完成携带、挂装和操作，非常适合流动性的临时吊装作业场景。在实际使用过程中，需要注意牵引绳索的排布角度，尽量保证绳索与滑轮轮槽处于同一平面，避免绳索偏磨轮槽边缘造成绳索过早磨损，同时自锁机构的触发灵敏度需要在每次使用前进行测试，确保锁止压块能够顺畅压紧绳索，避免锁止失效引发的作业风险；另外这套滑轮组仅适用于轻型载荷的垂直吊装作业，不适合作为斜拉牵引的受力部件，也不能超载使用，避免支架变形或者轮体破裂引发安全事故。从建模细节来看，这套模型还原了滑轮组的所有装配关系，包括转轴与轮体的配合间隙、吊钩与支架的铰接结构、自锁压块的活动行程，能够直接用于吊装辅助工具的结构参考、作业场景的三维布局搭建，也可以作为基础结构进行参数化调整，适配更大载荷的吊装需求，比如调整轮体直径、支架板材厚度、吊钩尺寸，就可以拓展应用到更重的物料吊装场景中。
