剪式铰接联动受电弓结构设计

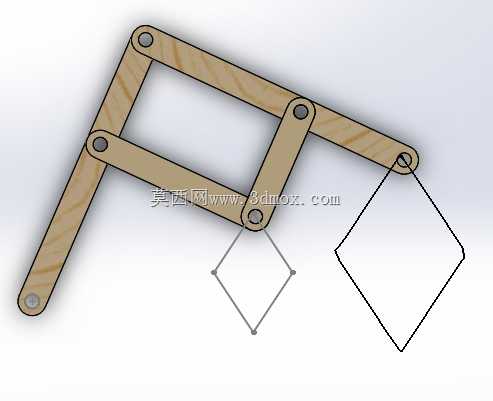

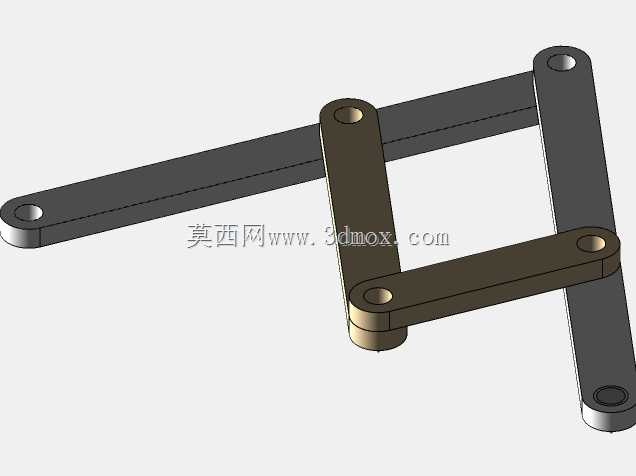

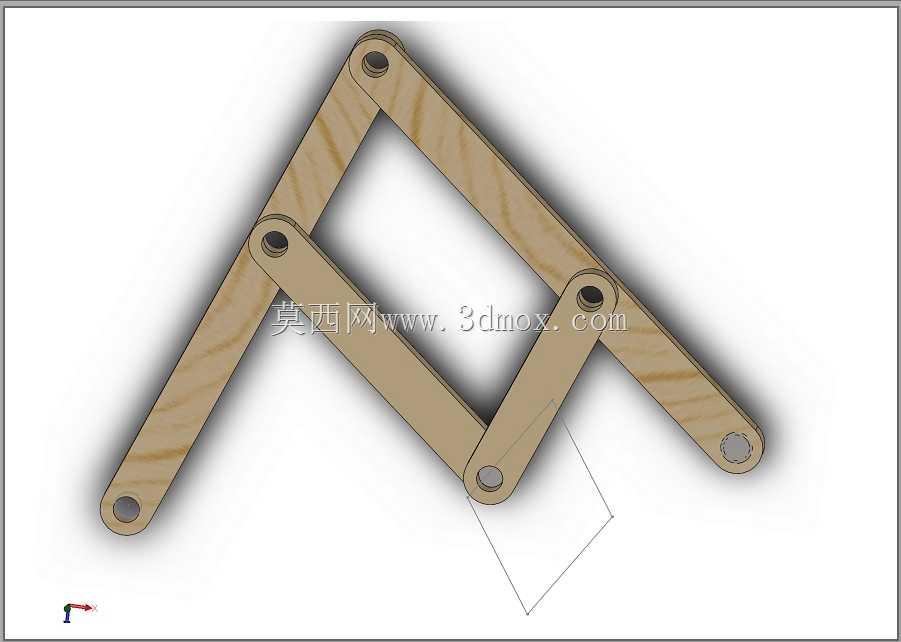

　　该剪式铰接联动结构主要应用于轨道车辆顶部的受流取电场景，核心作用是在车辆运行过程中，通过多组连杆的铰接联动，保持顶端集电头与接触网的稳定贴合，将接触网的电能持续传导至车辆供电系统，为整车动力、辅助用电设备提供稳定的电力输入。整套结构采用多层平行四边形连杆铰接布局，所有铰接点位均配置同轴转动副，转动副间隙控制在0.02mm以内，避免联动过程中出现卡滞或旷量，保证升弓、降弓动作的平顺性。设计过程中优先考虑了运动轨迹的可控性，通过调整不同长度连杆的铰接点位坐标，让顶端集电头在整个工作行程内始终保持水平姿态，不会随升弓高度变化出现角度偏移，确保集电滑板与接触网导线的接触面积始终处于设计区间内，减少局部偏磨带来的耗材损耗。

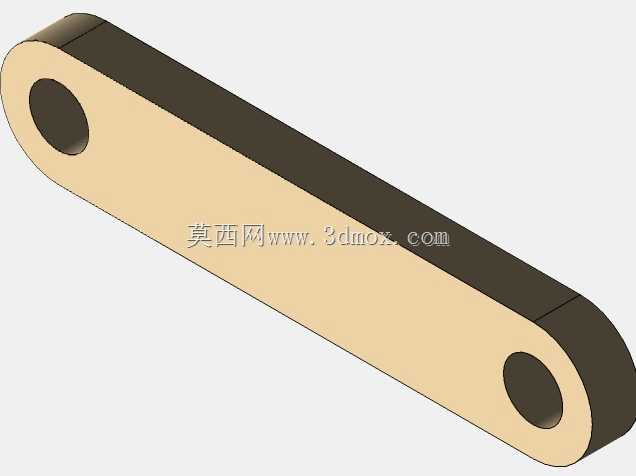

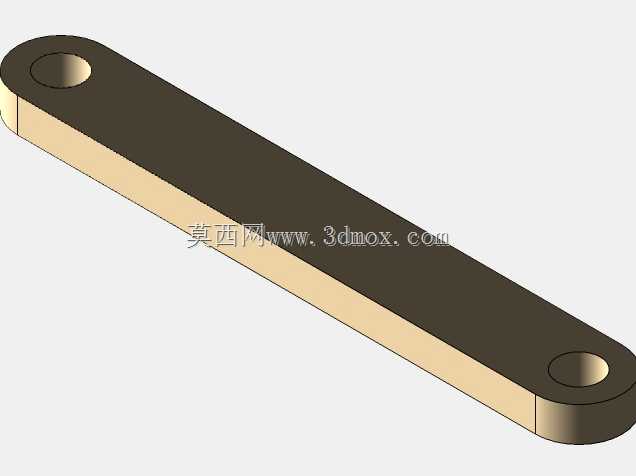

　　结构的主材选用层压绝缘板材搭配金属铰接轴，连杆主体的绝缘材质可以避免电流在连杆组间形成杂散环流，减少金属构件的电化学腐蚀，同时降低整体结构重量，减小升弓降弓过程中的驱动负载。从安装边界来看，整套结构的底部铰接座设置有两个同轴安装孔，可直接固定在车辆顶部的绝缘安装基座上，安装孔中心距与现有主流轨道车辆受电弓基座尺寸完全匹配，无需额外改造安装面即可完成替换装配；结构完全收拢时的整体高度不超过120mm，可满足车辆在无电区、检修库内的限界要求，完全展开时的最大工作高度可达650mm，覆盖常规城市轨道交通、工矿电力机车的接触网悬挂高度区间。

　　在功能特性上，该连杆组的死点位置经过专门校核，当升弓至额定工作高度时，下组连杆刚好处于机械死点位置，即便驱动装置出现泄压故障，结构也不会自行回落，可维持短时间的受流状态，避免车辆在运行途中突然失电引发安全事故。铰接点位的轴套采用自润滑材质，日常运维过程中无需频繁加注润滑脂，可适应户外扬尘、降雨、高低温交替的复杂运行环境，减少运维工作量。设计阶段通过运动仿真反复验证了全行程内的连杆干涉情况，所有相邻连杆在最大开合角度下均保留有3mm以上的安全间隙，不会在动作过程中出现构件碰撞、摩擦的问题，同时连杆的截面形状经过优化，在保证结构抗弯强度的前提下，尽可能减小迎风面积，降低车辆高速运行时的风阻对受电弓抬升力的干扰，让接触压力保持在合理范围内，既不会因压力过小出现拉弧放电，也不会因压力过大加速滑板磨损。整套结构没有冗余的复杂构件，所有零件均为平面加工件，加工工艺性好，铰接轴采用标准紧固件，后期更换维护成本较低，可适配不同功率等级的轨道电力牵引设备取流需求。
