圆柱螺旋弹簧阻尼缓冲减震组件结构

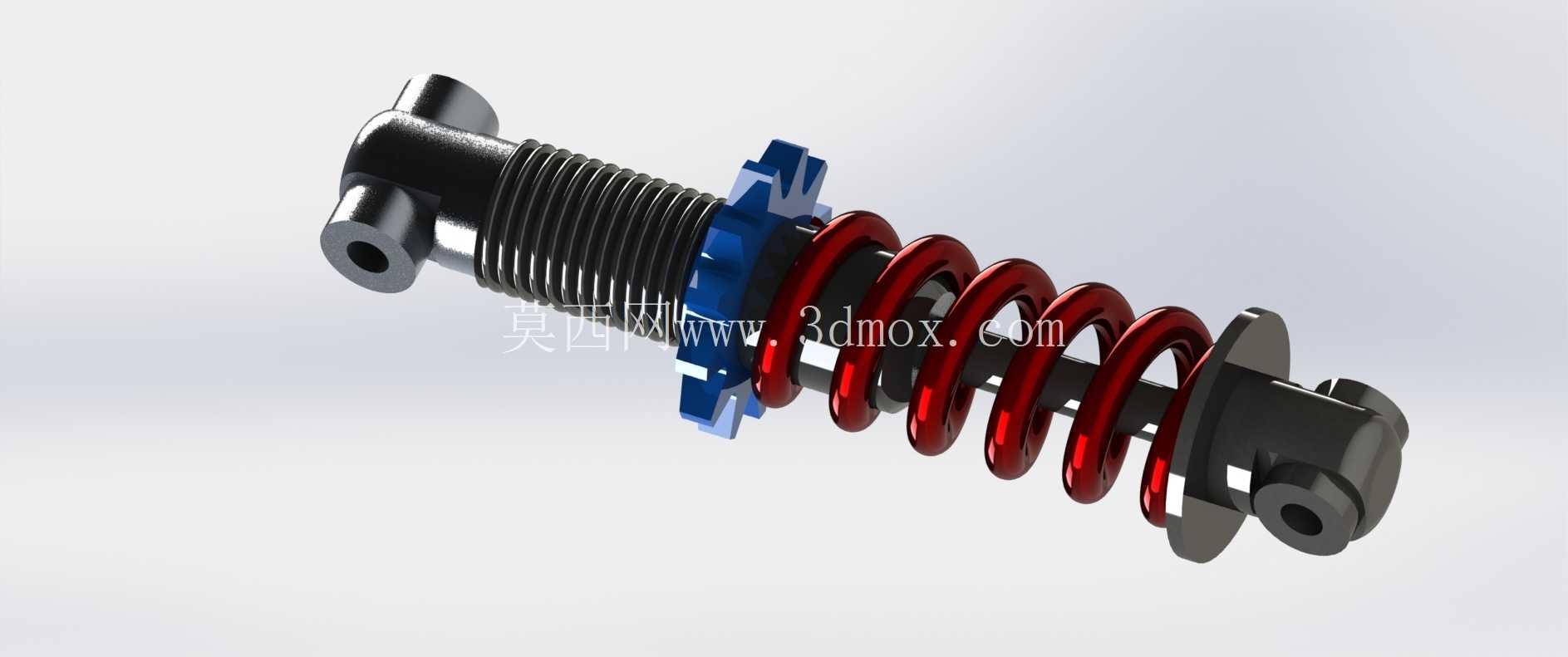

这类带螺旋弹簧的阻尼缓冲组件，最常见的应用场景覆盖小型代步车辆悬架、工业自动化设备的隔振工位、小型工程机械的操作舱缓冲位，也会用在健身器材、户外山地自行车的后减震结构上，核心作用是吸收外部冲击产生的动能，通过阻尼结构耗散振动能量，避免刚性冲击传递到主体结构上，降低结构疲劳损伤的同时提升操作或乘坐的平顺性。从结构设计逻辑来看，组件采用同轴布局的设计思路，中间的阻尼芯轴作为核心承载与力传导部件，芯轴一端设计了双耳式铰接安装座，对应端设置带通孔的单耳铰接结构，两端的铰接结构均采用销轴连接的形式，适配摆角范围内的动态位移，不会因为减震过程中的角度变化出现卡滞问题。芯轴表面加工有梯形螺纹段，配合蓝色的调节锁圈，可以通过旋转锁圈调整弹簧的预压缩量，以此适配不同负载下的减震刚度需求，预压量调整范围覆盖常规轻载到中载的使用区间，调整到位后锁圈的齿形结构可以和芯轴上的限位槽咬合，避免设备运行过程中锁圈受振动出现回转松脱。外层的红色圆柱螺旋压缩弹簧采用等节距设计，弹簧两端均做了并圈磨平处理，端面和两端的弹簧座完全贴合，保证弹簧受力均匀，不会出现偏载导致的弹簧侧弯、早期断裂问题，弹簧的有效圈数经过匹配计算，在最大压缩行程下不会出现并圈触底的情况，预留了足够的缓冲余量。安装边界方面，两端铰接孔的中心距在自由状态下匹配常规小型减震工位的安装尺寸，芯轴的最大伸缩行程覆盖日常使用的冲击位移量，组件整体外径控制在紧凑范围内，不会占用过多安装空间，安装时只需要对应两端的铰接孔穿入固定销轴，加装开口销防脱即可完成装配，不需要额外的复杂定位结构。实际使用过程中，冲击载荷从一端铰接座传入后，首先作用在弹簧上完成第一次动能缓冲，将瞬间的刚性冲击转化为弹簧的弹性势能，随后芯轴内部的阻尼结构会在弹簧回弹的过程中提供阻尼力，抑制弹簧的反复震荡，让组件快速回到平衡位置，避免出现余振影响设备稳定性。设计时特意将阻尼芯轴的导向段做了加长处理，保证大行程压缩时芯轴和导向套的配合长度足够，不会出现径向窜动，导向套和芯轴之间预留了合适的配合间隙，既保证滑动顺畅，又不会因为间隙过大出现偏磨，弹簧外侧没有额外设置防尘套筒，一方面是为了减轻整体重量，另一方面也方便日常巡检时观察弹簧的表面状态，及时发现弹簧裂纹、锈蚀等早期失效问题。这类结构的载荷传递路径非常清晰，所有受力部件均采用同轴布置，侧向力由两端的铰接结构和芯轴导向段共同承担，不会让弹簧承受额外的侧向载荷，有效延长了弹簧的使用寿命，在常规使用工况下，组件的维护成本极低，只需要定期检查铰接销轴的磨损情况、锁圈的锁紧状态即可，不需要频繁拆解维护。针对不同的使用场景，只需要更换不同刚度的弹簧，或者调整锁圈的预压位置，就可以适配不同的载荷和减震需求，不需要改动整体的安装尺寸，具备很强的通用性，不管是用在小型非道路车辆的悬架上，还是用在自动化生产线的工位缓冲位，都能快速完成适配安装。
